Насосы, предназначенные для работы в системах бытового водоснабжения, отличаются многообразием конструкций и принципов работы.
Подключение водяных насосов к электрической сети
По месту своего расположения насосы делятся на поверхностные (самовсасывающие) и погружные.

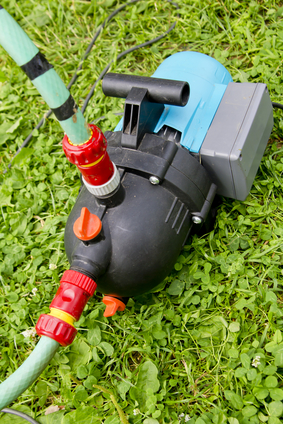

Поверхностные (самовсасывающие) насосы и насосные станции
Поверхностные насосы оптимальны, если воду приходится качать с относительно небольшой глубины – до десяти метров. Хотя некоторые дорогие модели поверхностных насосов позволяют качать воду с глубины 40 и более метров.

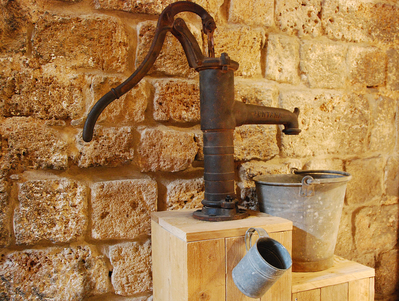

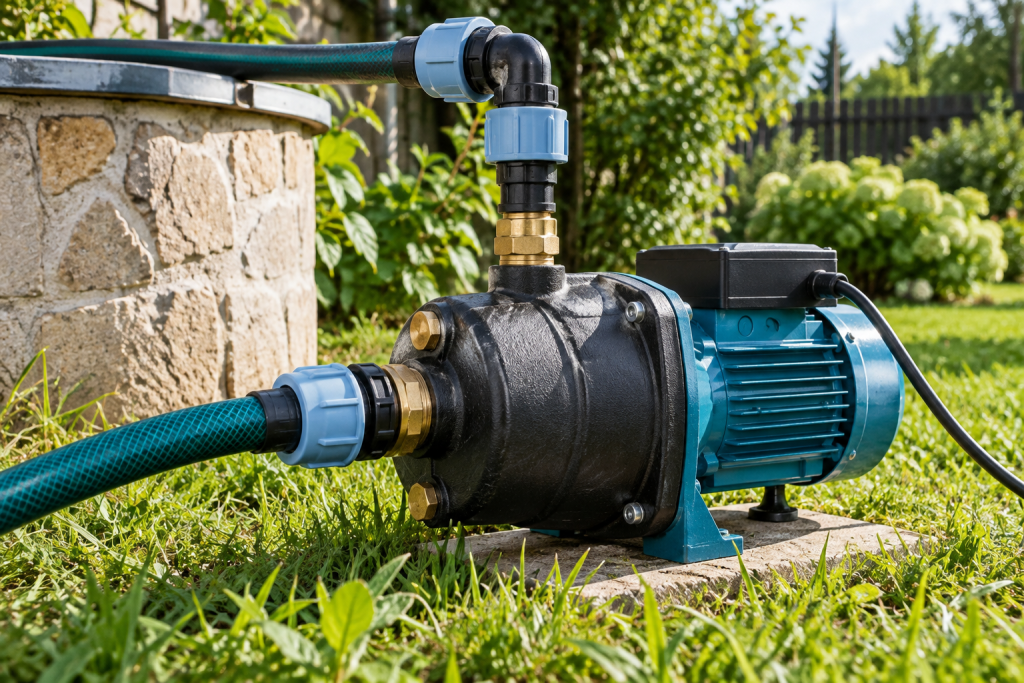

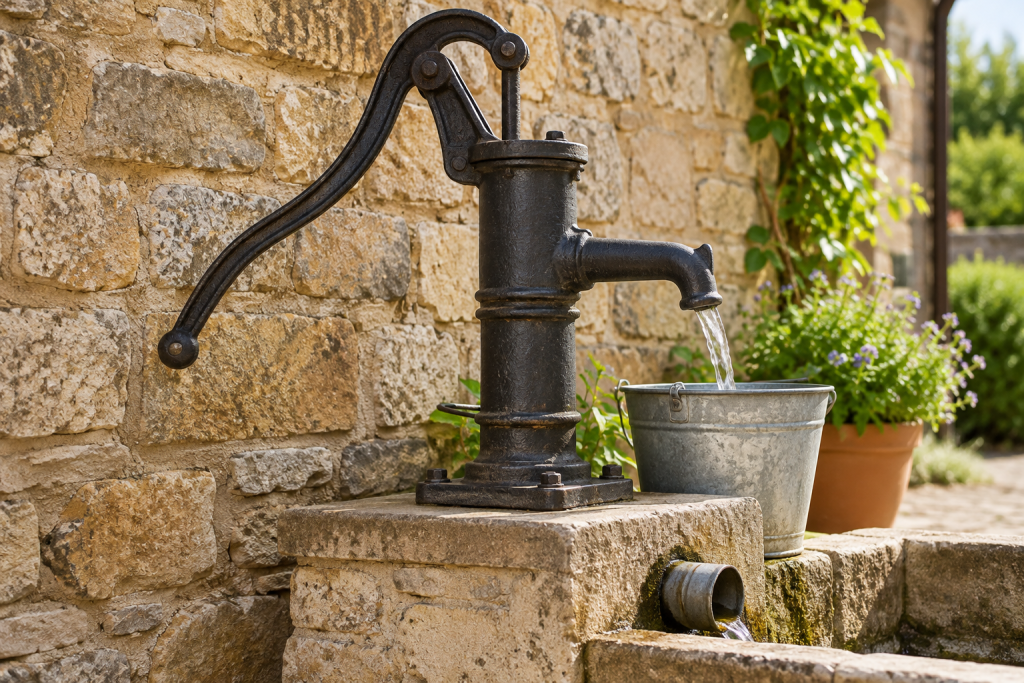

Простейший поверхностный насос
По принципу своей работы поверхностные насосы делятся на насосы с эжектором и без эжектора. Эжектор – это устройство, обеспечивающее местное разрежение и, соответственно, разницу давлений, за счет которой вода и поднимается на поверхность. Работа эжектора отличается повышенной шумностью, и при выборе места для размещения эжекторного насоса необходимо учитывать этот фактор.
Поверхностные насосы без эжектора имеют в своей конструкции сложную многоступенчатую конструкцию, которая позволяет жидкости двигаться только в одном направлении.

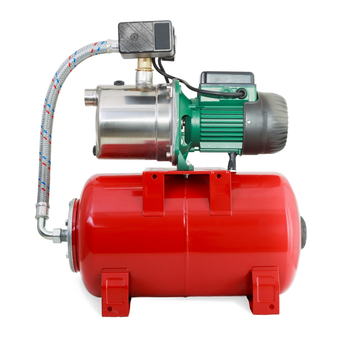

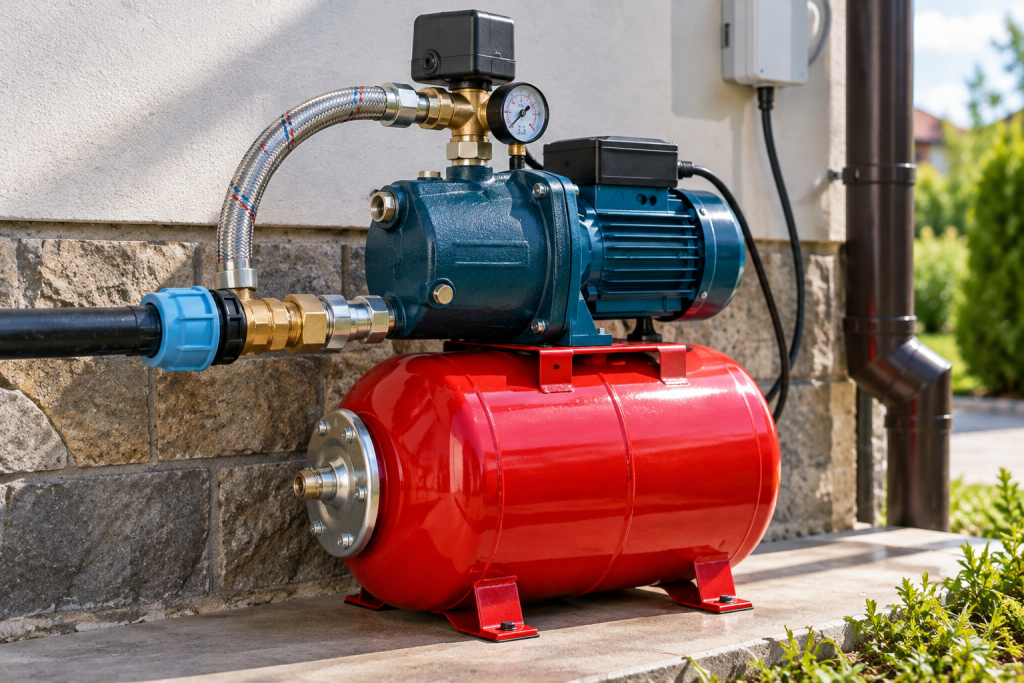

Поверхностная насосная станция
В комплект поставки поверхностного насоса обыкновенно входит сам насос, эжектор (при его наличии), манометр и обратный клапан. Для установки такого насоса возможны два варианта: 1)установка с накопительным баком и контролем уровня и 2) установка с мембранным баком и контролем давления.
В первом случае насос при своей работе поддерживает уровень в накопительном баке, вода из которого распределяется по системе равномерно. Об уровне воды в баке насос «судит» по датчикам уровня поплавкового типа, входящим в комплект поставки. Главным недостатком такого способа установки является низкое давление в системе, благодаря чему, например, исключается установка водонагревательных приборов.
Приемлемое давление в системе поддерживается при установке поверхностного насоса в комплекте с мембранным баком и реле давления (насосная станция). При таком способе установки насос просто нагнетает давление в системе до нужного уровня, после чего отключается. Если расход жидкости в системе небольшой, то насос и не включится, пока не упадет давление. Таким образом, насос в такой системе будет эксплуатироваться максимально бережливо и рационально.
Если систему с поверхностным насосом планируется эксплуатировать и в зимний период, то необходимо принять меры против ее замерзания. Здесь хороши практически все средства: и греющий кабель, и размещение трубопровода системы ниже глубины промерзания грунта. Насос или насосную станцию в этом случае необходимо разместить в отапливаемом помещении.
Погружные насосы
Погружные насосы по условиям своей работы должны постоянно находиться ниже уровня воды в скважине или колодце. Нельзя устанавливать погружной насос и слишком близко ко дну скважины, чтобы избежать всасывания ила и шлака.

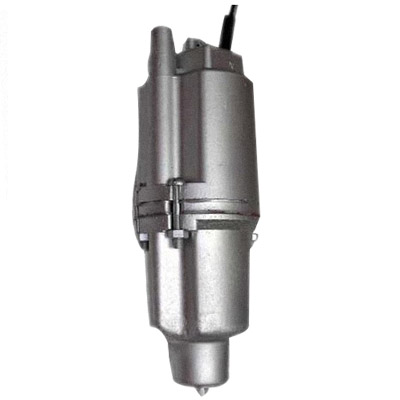

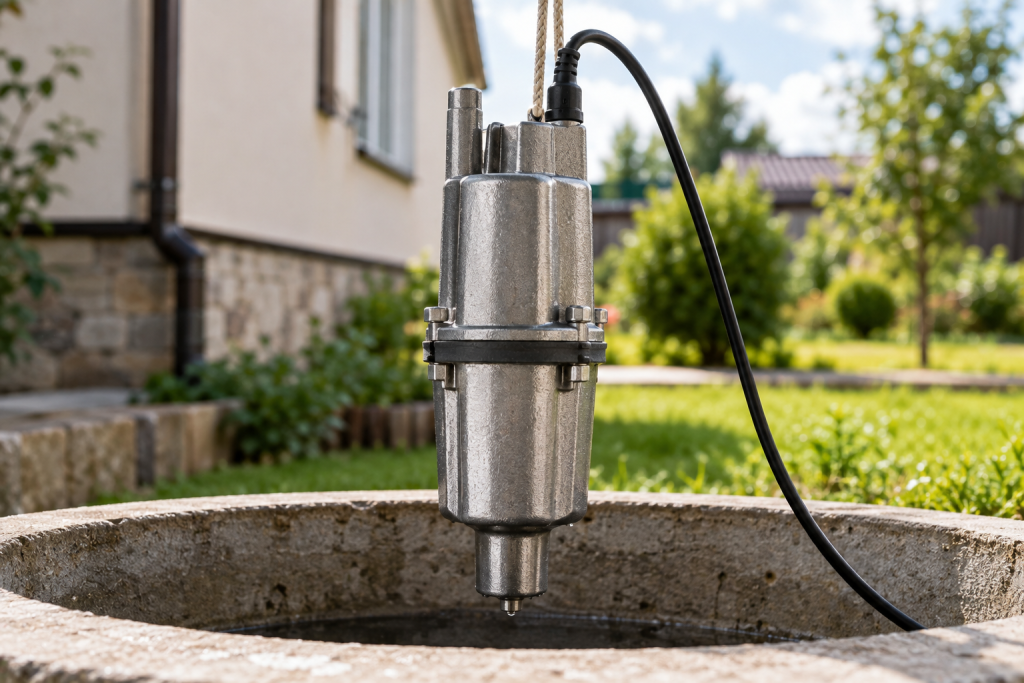

Погружной вибрационный насос типа «Малыш»
Условно погружные насосы делятся на колодезные и скважинные. Скважинные насосы не имеют своей рубашки охлаждения, они охлаждаются водой, которая через них проходит. У колодезных насосов такая рубашка есть, но это приводит к существенному увеличению габаритов насоса.

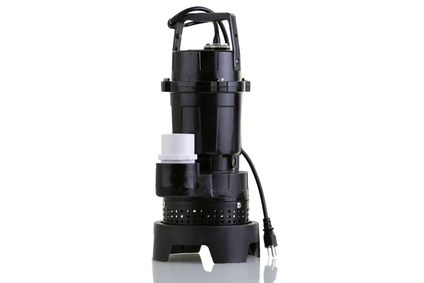

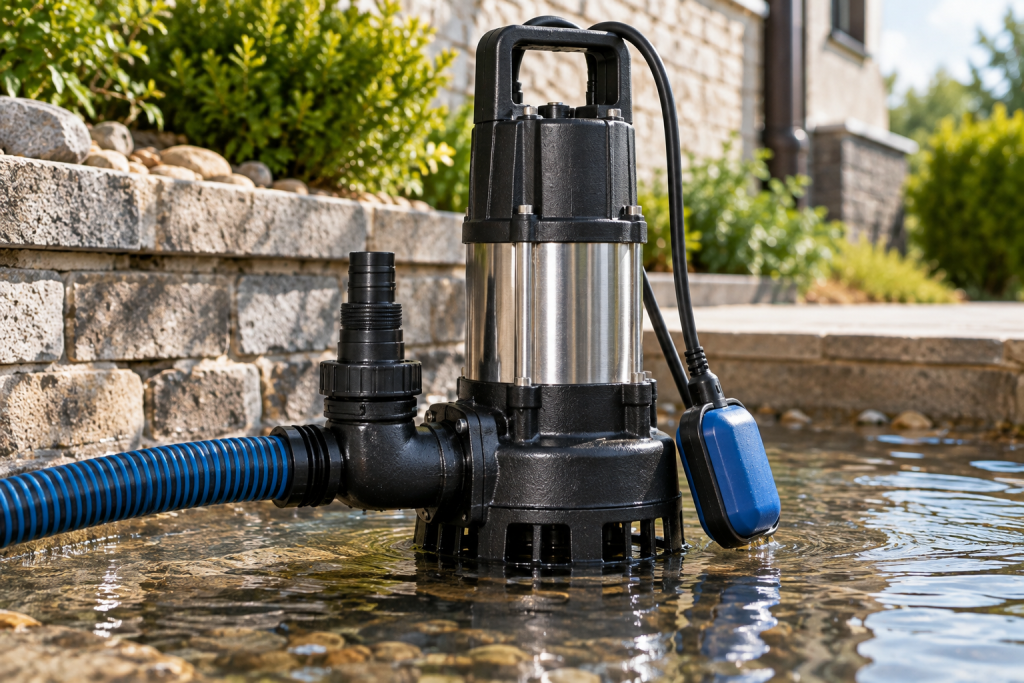

Погружной дренажный насос
Двигатель погружного насоса имеет защищенное исполнение и подключается к сети при помощи герметичного разъема. Кабель подключения нельзя использовать для изъятия насоса из скважины – для этого есть специальный страховочный трос.
Погружные насосы могут обеспечивать подачу воды с глубины, исчисляемой сотнями метров. Но производительность погружного насоса должна быть подобрана очень тщательно. В общем случае, следует учитывать падение давления, обусловленное разностью высоты уровня воды после включения насоса и высоты точки, куда следует подать воду. Вдобавок нужно учесть падение давления в трубопроводе – около 20%. А производительность насоса должна быть такая, чтобы и после всех этих потерь он обеспечивал рабочее давление на выходе.

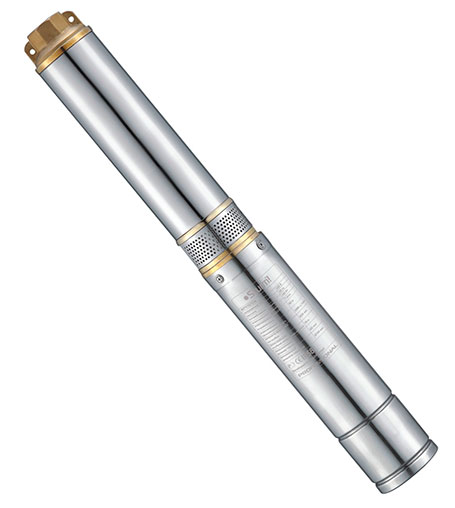

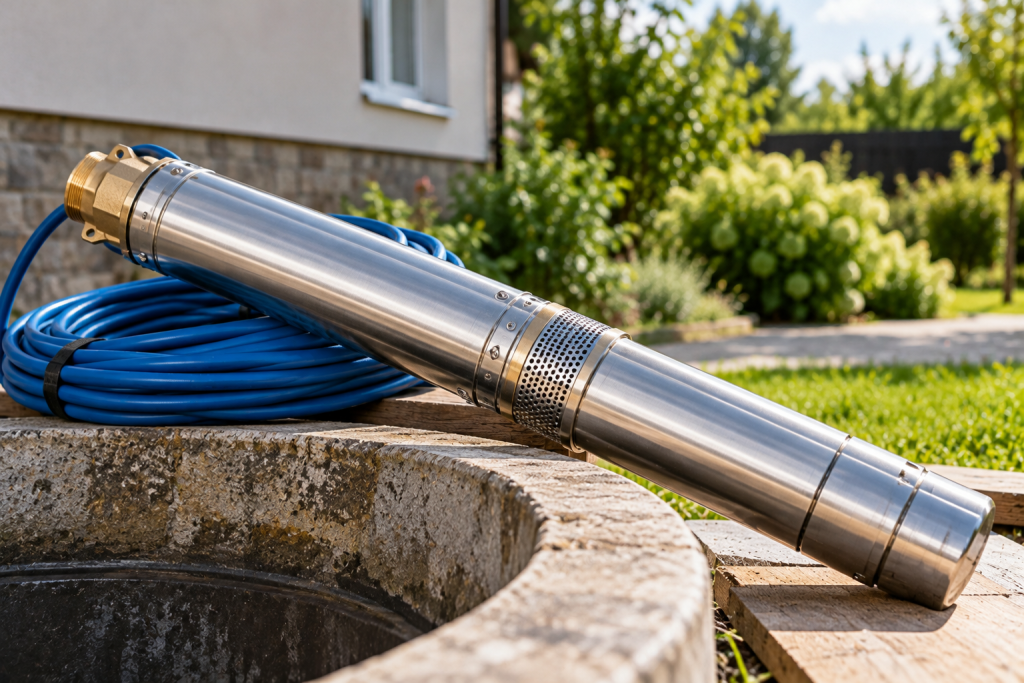

Погружной глубинный насос

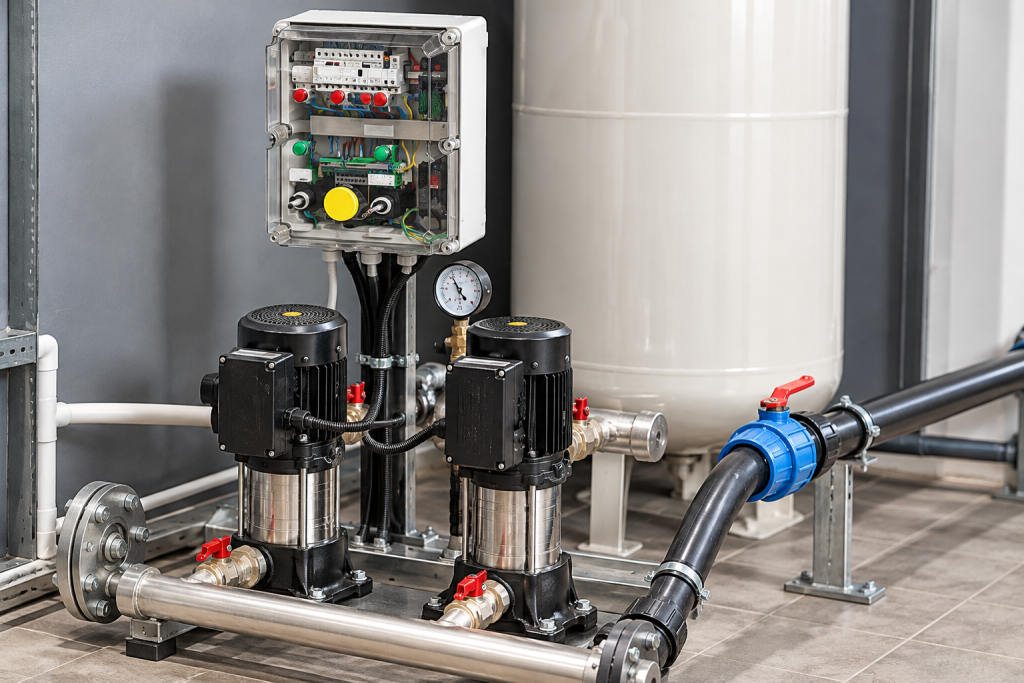

Управление погружным насосом выполняется при помощи контроллера и датчиков уровня и давления. Обязательно предусматривается защита от сухого хода, а в системе устанавливается обратный клапан.

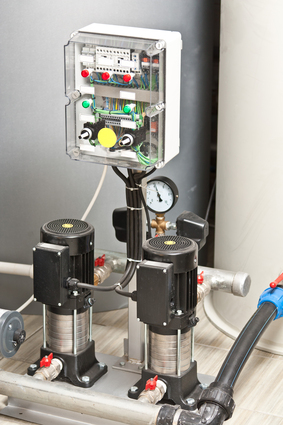

Подключение насосного оборудования к сети
Подключения насосов к сети
Для питания насоса или насосной станции в распределительном щите необходимо предусмотреть отдельный
автоматический выключатель с количеством полюсов, соответствующим фазности приводного двигателя насоса. Поскольку поверхностные насосы в своей массе имеют небольшую мощность и питаются однофазным током, то для них потребуется однополюсный автомат с номиналом 10-16 ампер. Погружные насосы могут иметь мощность более 10 кВт, поэтому они часто бывают трехфазными, и для их питания потребуется трехполюсный автомат.
Силовую цепь насоса желательно оснастить
дифференциальной защитой от токов утечек. Для этого следует установить УЗО или использовать дифференциальный автомат с номиналом по току утечки на 30 мА.

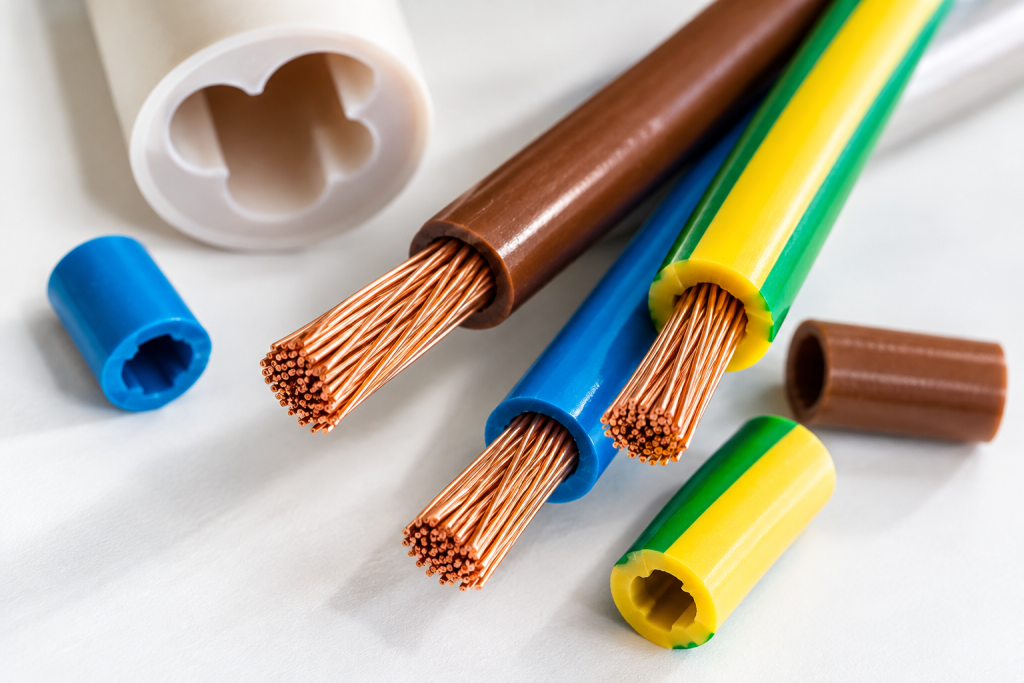

Для силовых цепей насосов можно использовать такие кабели:
Кабель КГ – медный резиновый многопроволочный кабель повышенной гибкости;

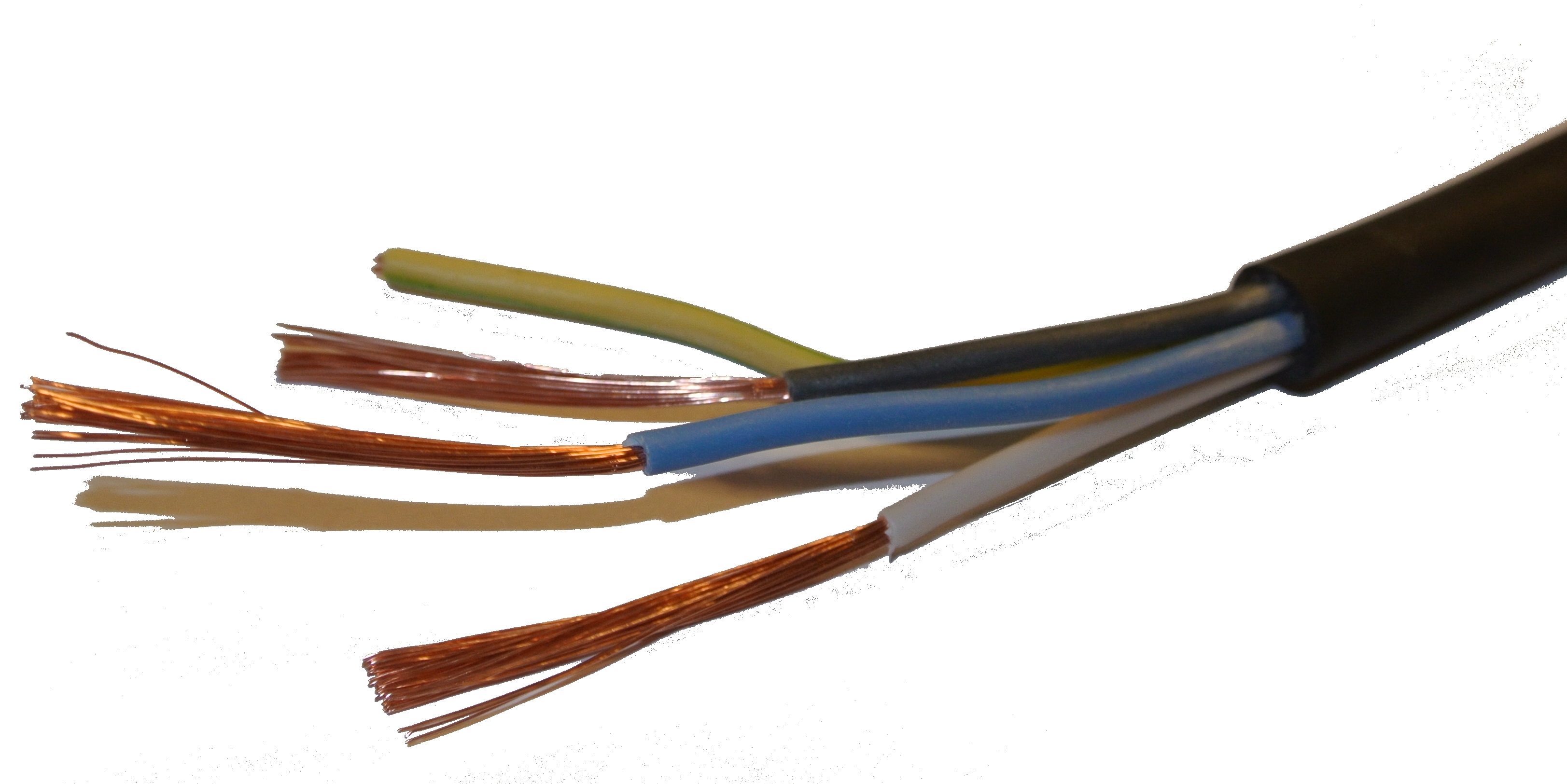

Кабель КГ для насосов

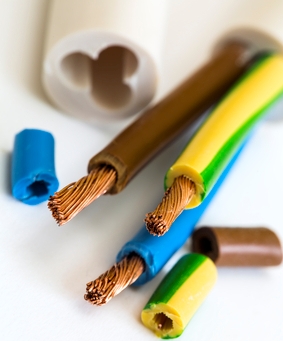

Провод ПВС – бытовой медный соединительный провод с многопроволочными жилами в изоляции из поливинилхлорида.

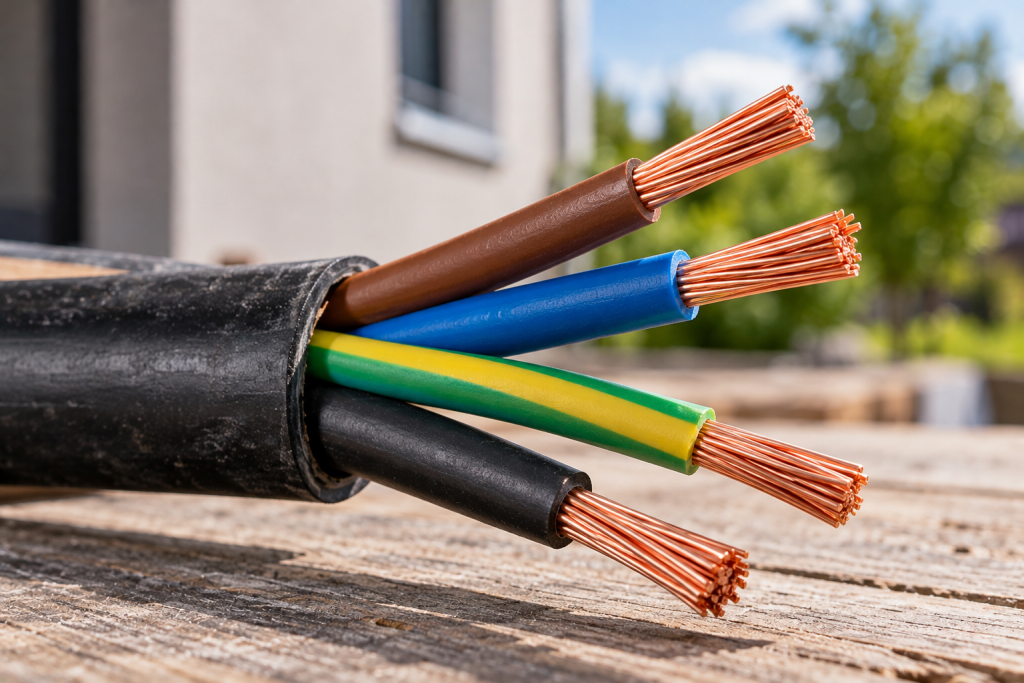

Провод ПВС для подключения поверхностных и погружных насосов
Во всех случаях оптимальным будет кабель с жилами сечением
2,5 кв. мм. и количеством жил, равным
трем для однофазной сети и
пяти для трехфазной сети.
Для контрольных цепей можно воспользоваться кабелем
КВВГ или тем же ПВС с сечением жил 1,5 кв. мм.
Подключения погружных насосов к электрической сети
Для подключения погружных насосов следует пользоваться специальным
водопогружным проводом ВПП соответствующего сечения. Это одножильный многопроволочный провод, полиэтиленовая изоляция и оболочка которого обеспечивает ему защиту от среды на достаточном уровне. Провод ВПП обыкновенно приобретается вместе с погружным насосом.

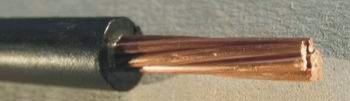

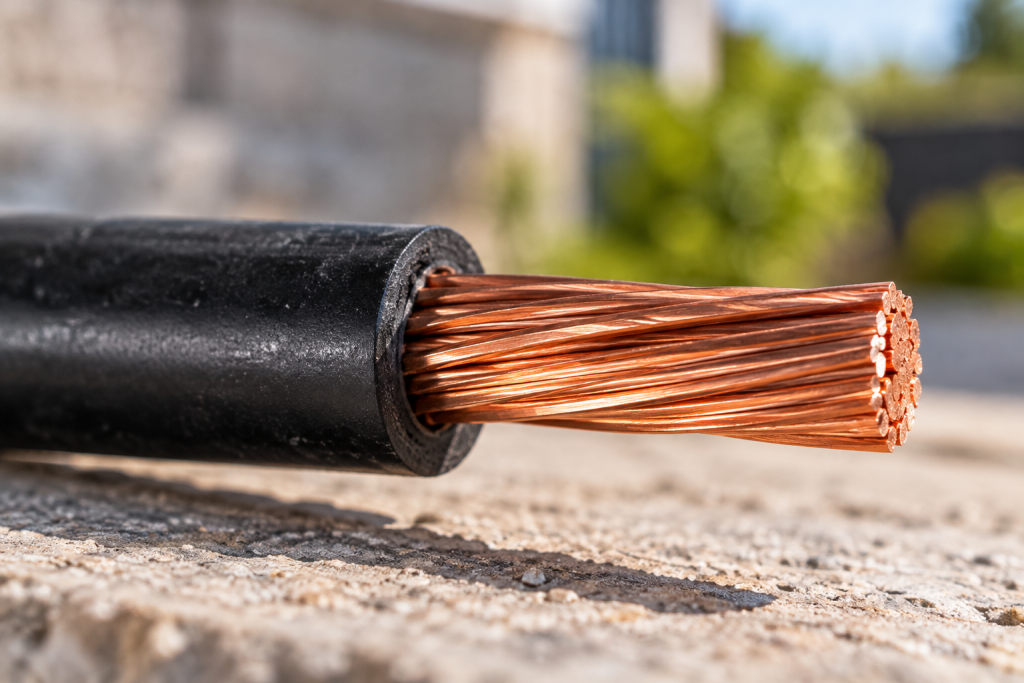

Кабель ВПП для подключения погружных насосов
