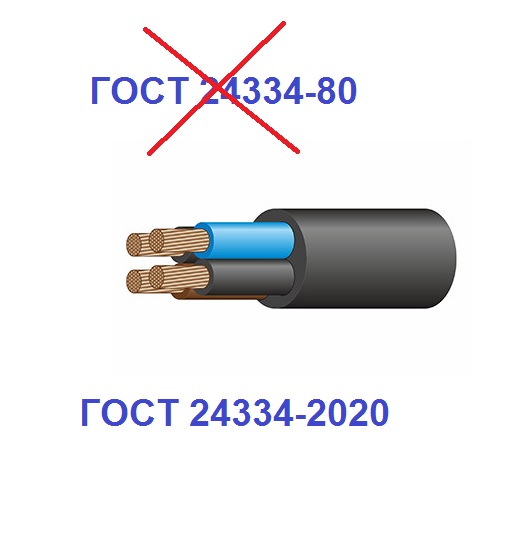

Новые требования ГОСТ 24334-2020 на гибкие силовые кабели

С 1 декабря 2021 года все силовые кабели нестационарный прокладки, в т.ч. КГ, КГН, КГВВ, на территории РФ должны выпускаться в соответствии с ГОСТ 24334-2020, пришедшим на смену ГОСТ 24334-80. Благодаря более подробной и точной систематизации требований упростилось понимание требований ГОСТа. Гибкий силовой кабель станет надежнее и обеспечит более высокий уровень безопасности в процессе их эксплуатации за счет повышения требований по новому стандарту.

Изменения коснулись таких параметров как:

материал ТПЖ;
материал изоляции и оболочки;
классификация кабелей по типу исполнения в части ПБ;
шаг скрутки изолированных жил;
заполнение промежутков между жилами;
условных обозначений и маркировки кабеля;
требований стойкости к внешним воздействующим факторам и условиям эксплуатации.

Разница основных отличий между старым ГОСТ 24334-80 и новым ГОСТ 24334-2020 в сравнительной таблице:

ГОСТ 24334-80	ГОСТ 24334-2020
Номинальное переменное напряжение до 6/10 кВ частоты до 400 Гц и на постоянное напряжение до 12 кВ	Номинальное напряжение не более 450/750 В переменного тока частотой до 400 Гц
Материал ТПЖ: Медь	Материал ТПЖ: Медь; Алюминиевый сплав (Ас)
Диапазон сечений основных жил: 0,75-150 мм2	Диапазон сечений основных жил: 0,75-630 мм2
Диапазон сечений жилы заземления и нулевой: 0,75-120 мм2	Диапазон сечений жилы заземления и нулевой: 0,75-240 мм2
Диапазон сечений вспомогательных жил: 0,75-10 мм2	Диапазон сечений вспомогательных жил: 0,75-16 мм2
Материал изоляции и оболочки: Резина (без обозначения) Резина, не распространяющая горение (Н - для кабелей шахтных без обозначения) Поливинилхлоридный пластикат (В)	Материал изоляции и оболочки: Резина (без обозначения); Если изоляция (или оболочка) выполнена из резины, а оболочка (или изоляция) из других типов материалов (Р); Поливинилхлоридный пластикат (В); Термопластичный эластомер (ТП). Допускается добавление строчной буквы, обозначающей основу полимерного соединения. Например, термопластичный эластомер на основе полиуретана - ТПу
Шаг скрутки изолированных жил не нормируется	Шаг скрутки изолированных жил должен быть не более: 16 диаметров - по скрутке для гибких кабелей (Г): 14 диаметров - по скрутке для кабелей повышенной гибкости (ПГ) с упрочняющими элементами (У) 12 диаметров - по скрутке кабелей повышенной гибкости (ПГ) и повышенной гибкости с сердечником (ПГС). Допускается 14 диаметров по скрутке для кабелей с номинальным сечением основных жил 150 мм2 и более
Строительная длина кабелей должна быть не менее 100,125,150, 200 метров	Строительная длина кабелей, минимальная длина отрезков и их количество в партии должны быть указаны в технических условиях на кабели конкретных марок
Кабели должны иметь маркировку в виде отличительных нитей цвета, присвоенного предприятию-изготовителю или надписи, нанесенной на поверхность изоляции, оболочки или ленты под оболочкой кабелей по всей их длине.	Кабели должны иметь маркировку в виде надписи, нанесенной на поверхность оболочки кабеля по всей длине. В число обязательных к указанию в надписи маркировки добавлены: число и номинальное сечение жил, номинальное напряжение, обозначение настоящего стандарта и технических условий, страны-изготовителя.
Если изоляция и оболочка кабелей выполнены из одного и того же материала, то в обозначении марки кабеля указывают только одну букву, соответствующую данному материалу	Если изоляция и оболочка кабелей выполнены из одного и того же типа материала, то в марке кабеля можно указывать только один раз обозначение данного материала
	В требования по маркировке добавлены символы, указывающие на наличие медной луженой проволоки, а также на наличие жилы заземления и нулевой жилы. Добавлены символы, обозначающие режим работы кабеля. Добавлено обязательное указание системы номинального напряжения

Добавлены требования по:

Стойкости к растрескиванию при повышенной температуре для изоляции и оболочки кабелей из ПВХ и ТЭП
Стойкости к деформации под давлением при температуре (80±2)°С для изоляции и оболочки кабелей из ПВХ и ТЭП
Стойкости изоляции и оболочки к изгибу, растяжению и удару при пониженной температуре
Стойкости к старению при температуре, превышающей на (10±3)°С длительно допустимую температуру нагрева жилы
