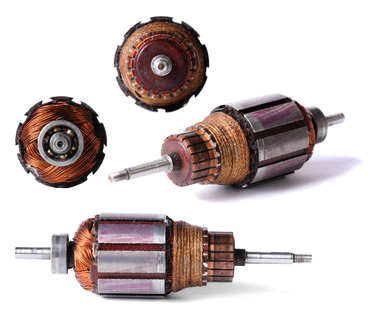

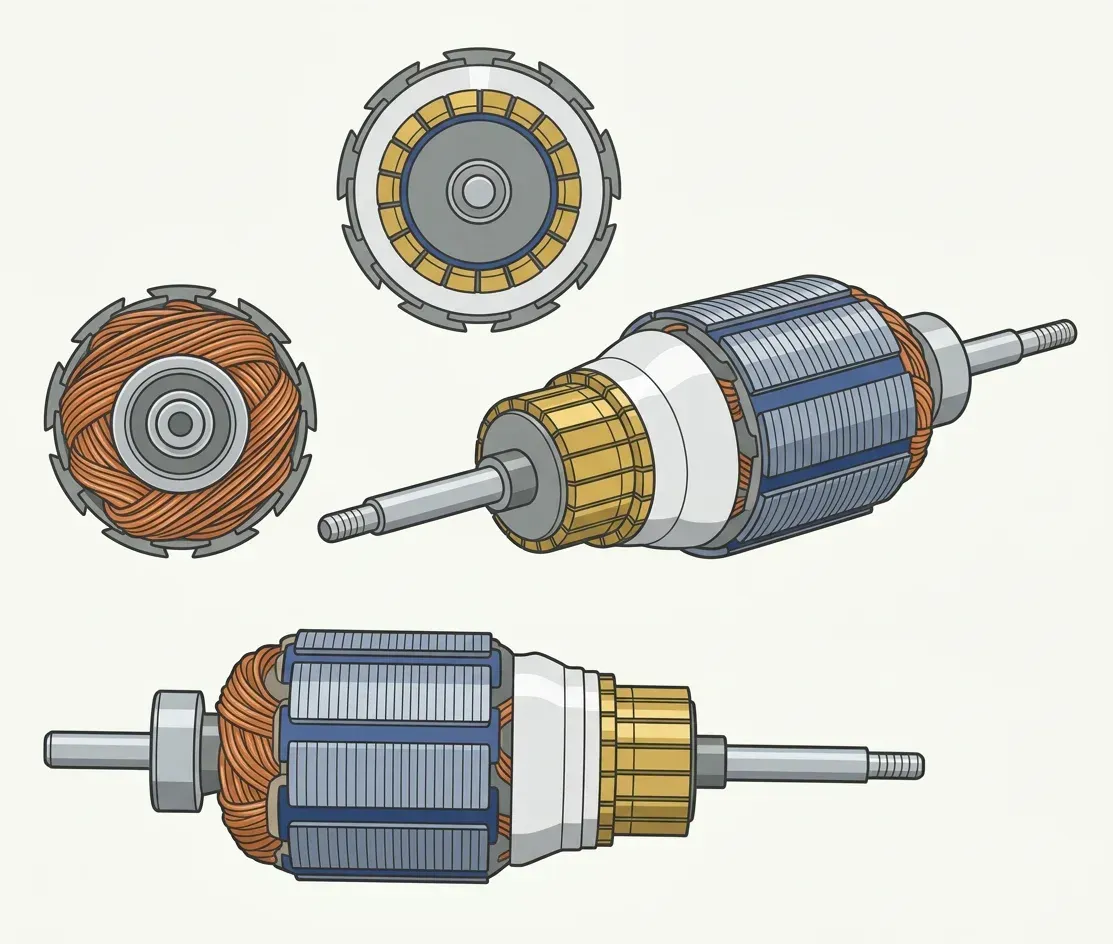

Для перемотки и ремонта электрических двигателей используются обмоточные провода, изготавливаемые прямоугольного и круглого сечения. Характеристики обмоточного провода зависят от материала используемой проволоки, являющейся токоведущими жилами, метода и вида изоляции. Все эти параметры позволяют разделить обмоточные провода на марки.
Зачастую применяются обмоточные провода с медной проволокой. Такая токоведуща жила применяется в электрических двигателях, реле, трансформаторах, генераторах и т. д.

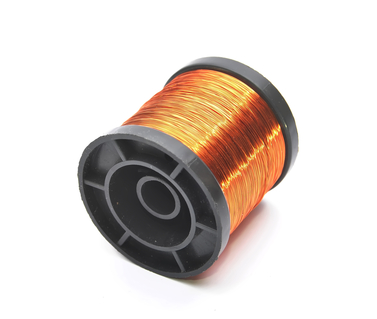

Обмоточные провода из меди могут покрываться эмалью, волокнистыми материалами или комбинированным покрытием из волокнистого материала и эмали. Так как у эмали лучшие электроизоляционные свойства, то у проводов с эмалевой изоляцией меньше диаметр. У обмоточных проводов с изоляцией из волокнистых материалов диаметр будет больше.
Если у обмоточного провода изоляция из волокна капронового илb шелкового, то его электроизоляционные свойства будет немного лучше, чем у хлопчатобумажного волокна. Капроновое волокно несколько лучше, чем шёлковое, потому что он достаточно стоек к истиранию, воздействию различных растворителей.
Волокнистые материалы могут накладываться в несколько слоёв, в виде оплётки или в виде обмотки. Для эмалевой изоляции основой могут послужить винифлекс (эмаль на поливинилацетало
вой основе), эмаль на металвине, полиуретановая эмаль, кремнийорганичес
кая эмаль, эмаль, изготовленная из полиэфиров терефталевой кислоты.
У марок обмоточных проводов есть условные буквенные обозначения. Некоторые марки содержат в своём названии цифры после букв: 1 и 2. Единица показывает на нормальную толщину изоляционного слоя обмоточного провода, двойка указывает на усиленную защиту.
Каждая марка обмоточных проводов начинается с буквы «П». у волокнистой изоляции идут следующие обозначения:
- «Б» - хлопчатобумажная пряжа;
- «Ш» - натуральный шёлк;
- «С» - стекловолокно;
- «А» - асбестовое волокно;
- «ШК» или «К» -капрон;
- «О» или «Д» - количество изоляционных слоёв: один или два.
К примеру, взять провод ПБД. Расшифровывается его аббревиатура таким образом: медный обмоточный провод с хлопчатобумажной изоляцией в два слоя.
У эмалевой изоляции также есть свои обозначения:
- «ЭЛ» - эмаль лакостойкая;
- «ЭВТЛ» - эмаль полиуретановая;
- «ЭВ» - эмаль высокопрочная;
- «ЭЛР» - эмаль полиамиднорезольная;
- «ЭТ» - эмаль теплостойкая полиэфирная.
Обмоточные провода нужно выбирать по классу допустимой толщины изоляции, стойкости к нагреву, требованиями в области влагостойкости, химической стойкости, морозостойкости, механической прочности изоляции.
Как говорилось, наименьший диаметр у обмоточного провода будет с эмалевой изоляцией. Такие провода используется, если максимально заполнить паз. Так как поверхность проводов с эмалевой изоляцией достаточно гладкая, то они хорошо укладываются в пазы. Небольшая толщина изоляции обеспечивает низкий перегрев обмотки благодаря её высокой теплопроводности
.
Категорически запрещается использовать провода с волокнистой или комбинированной изоляцией для обмотки, работающей в помещениях с высокой влажностью или с агрессивной средой. Для таких жёстких условий рекомендуется применить провода с изоляцией из стекловолокна. Но из-за маленькой механической прочности провода со стеклянной изоляцией ограничивают круг применения.
