Оконцевание и подключение жил кабелей и проводов электрических

Оконцевание и подключение жил кабелей к различным элементам электрооборудования – один из этапов проведения электромонтажных работ. Ниже приведем основные способы оконцевания жил кабелей различного типа, а также способы их подключения к различным контактным зажимам электрического оборудования. Способ оконцевания и подключения жил кабелей зависит от типа контактных выводов электрооборудования, которым планируется подключать данный кабель. Существует три типа контактных выводов оборудования: плоские, штыревые и гнездовые. Плоский контактный вывод представляет собой контактную пластину, к которой при помощи болтового соединения подключается кабель. В контактной пластине может быть нарезана резьба или же просверлено отверстие, в которое вставляется болт и с обратной стороны завинчивается гайка.

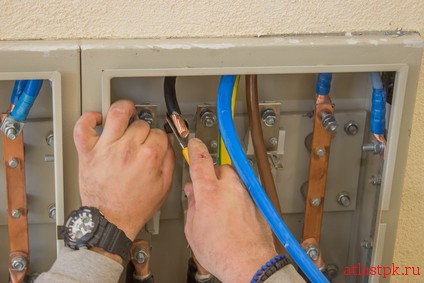

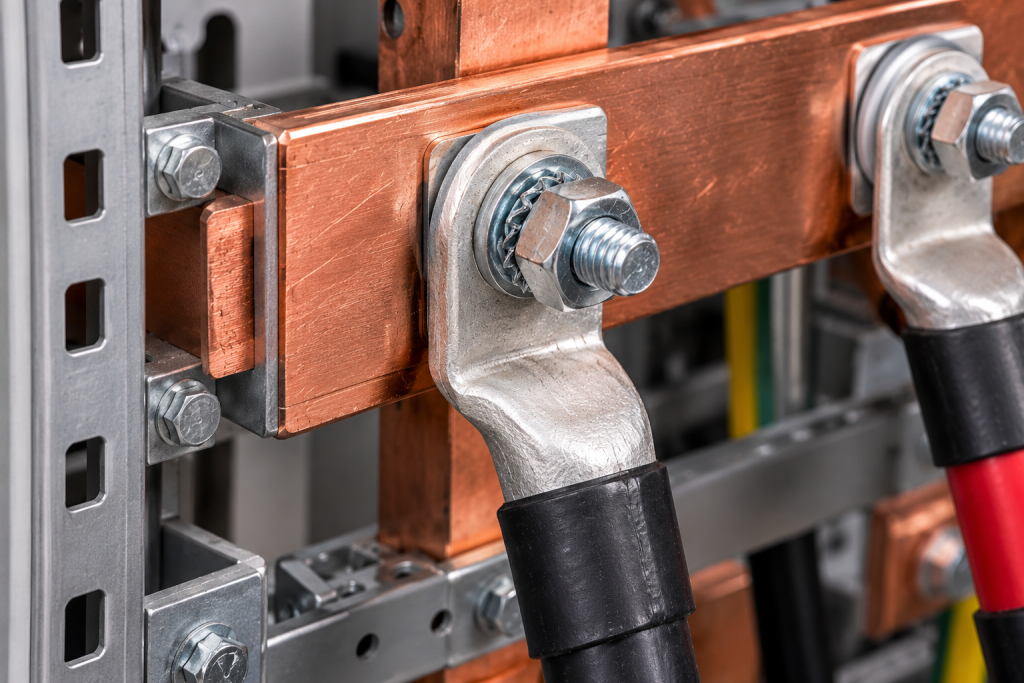

Плоский контактный вывод

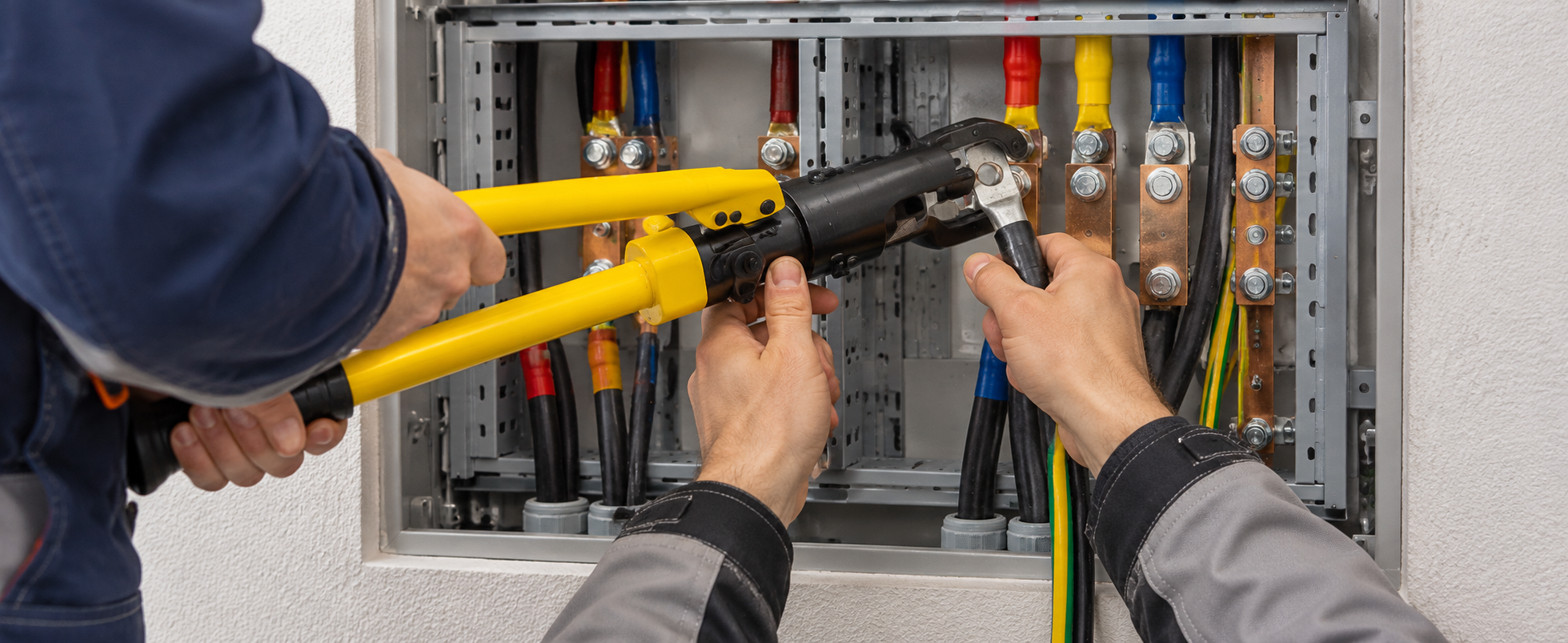

Плоский контактный вывод Оконцевание монолитных кабелей сечением до 10 кв. мм сводится к удалению изоляции и завертывания жилы в кольцо, диаметр которого соответствует диаметру болта плоского контактного соединения. Под головку болта ставится шайба и гровер (пружинная шайба). Кабели с монолитными жилами сечением 16 кв. мм и выше оконцовывают наконечниками. Фиксация наконечников на жилах кабеля осуществляется опрессовкой.

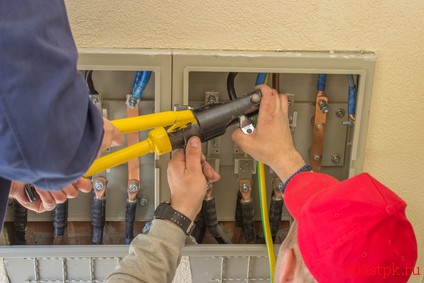

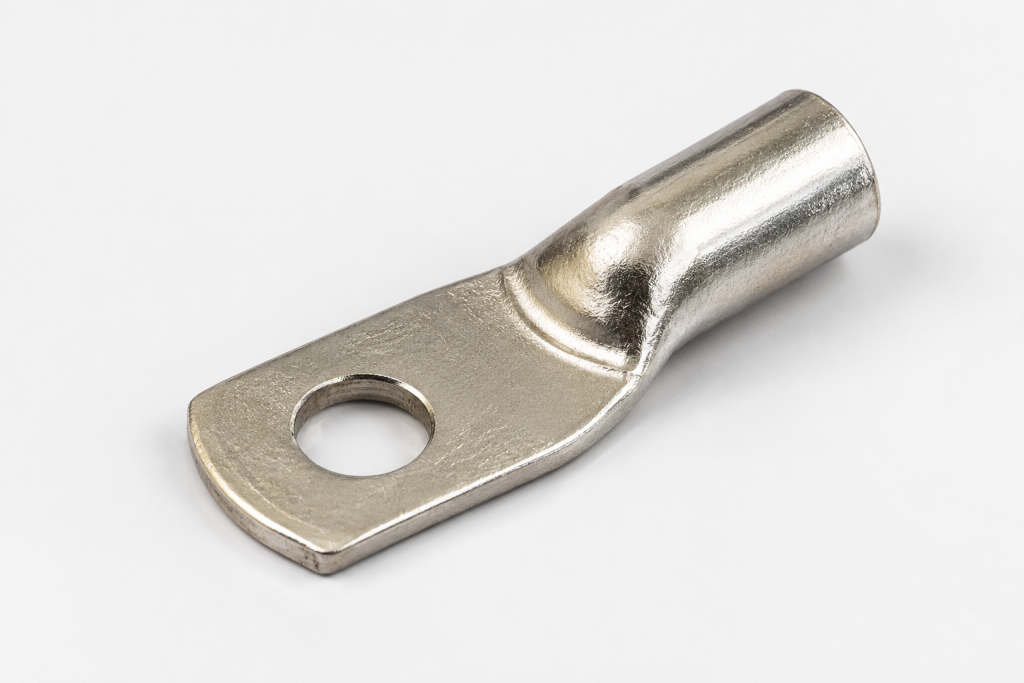

Кольцевой наконечник под опрессовку

Кольцевой наконечник под опрессовку Оконцевание кабелей и проводов с гибкими (многопроволочными) жилами для подключения к плоским контактным зажимам осуществляется при помощи кольцевых наконечников. В данном случае фиксация наконечников на жилах кабеля выполняется опрессовкой или пайкой (преимущественно для жил небольшого сечения).

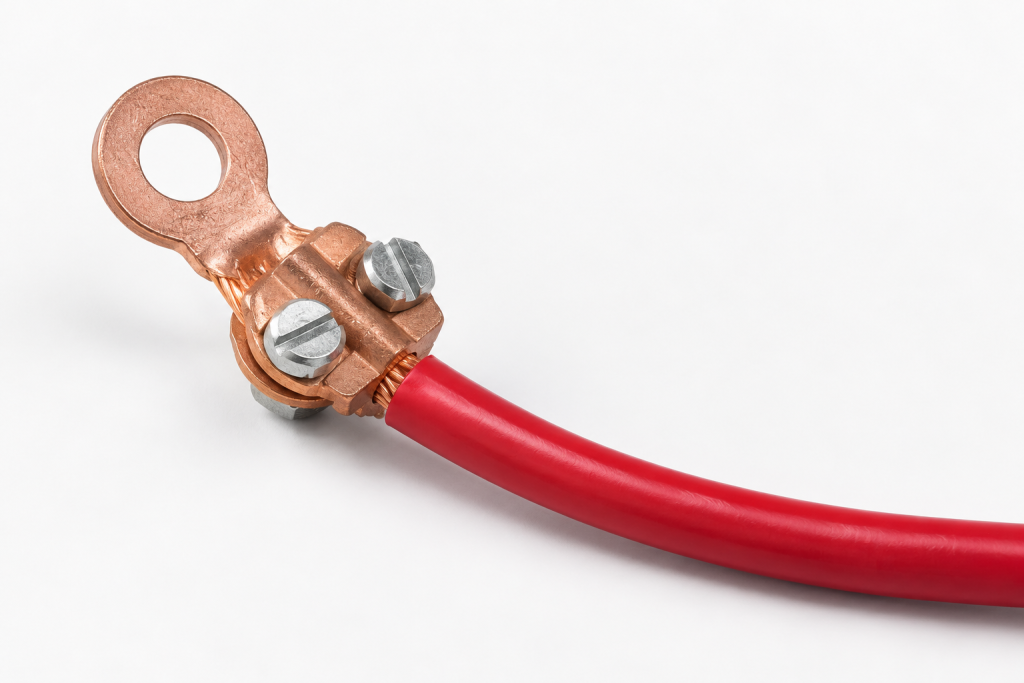

Кольцевой наконечник для гибкого кабеля под винт

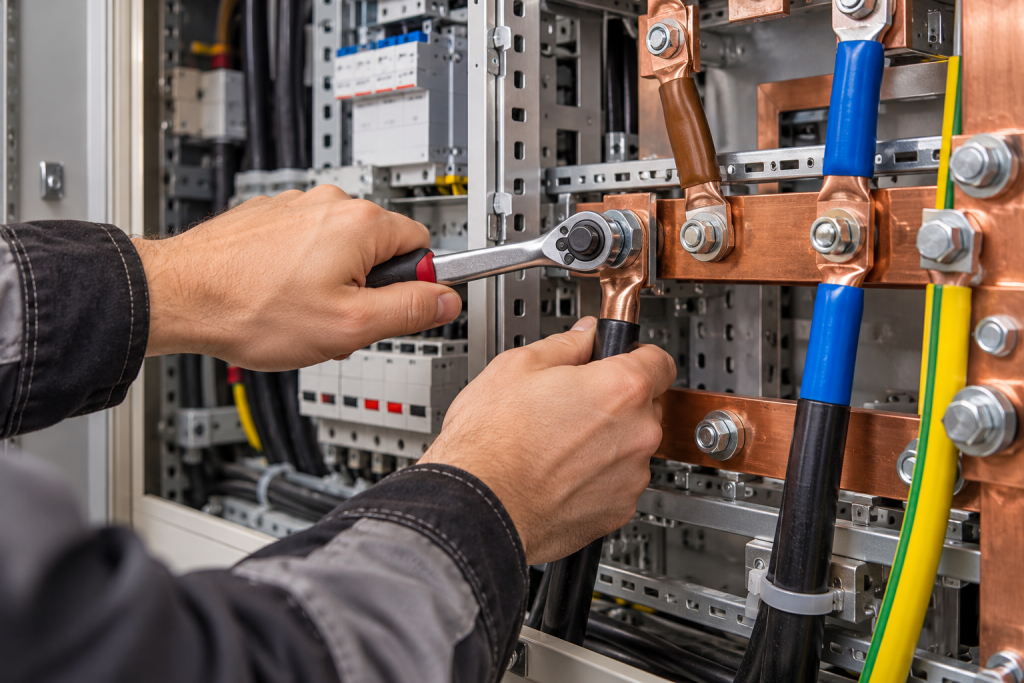

Кольцевой наконечник для гибкого кабеля под винт Для обеспечения надежного контактного соединения при подключении кабелей сечением от 16 кв. мм необходимо на болтовых зажимах дополнительно устанавливать контргайку. При подключении жил кабелей необходимо учитывать, что соприкосновение разных металлов недопустимо. Поэтому, если контактная пластина оборудования или шина медная, а жила кабеля алюминиевая, то для ее оконцевания необходимо применять алюмомедные наконечники. Возможно также оконцевание алюминиевого кабеля медными наконечниками, которые внутри предварительно облужены оловянно-свинцовым припоем.

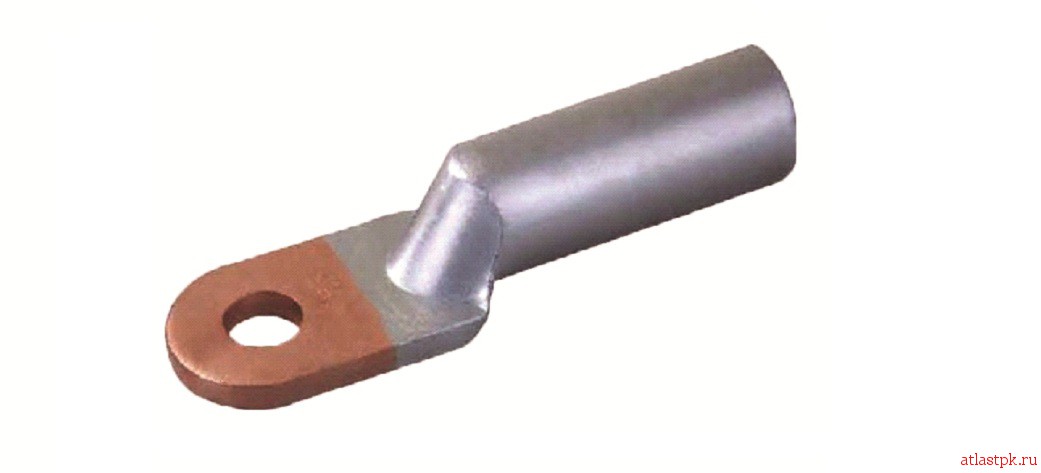

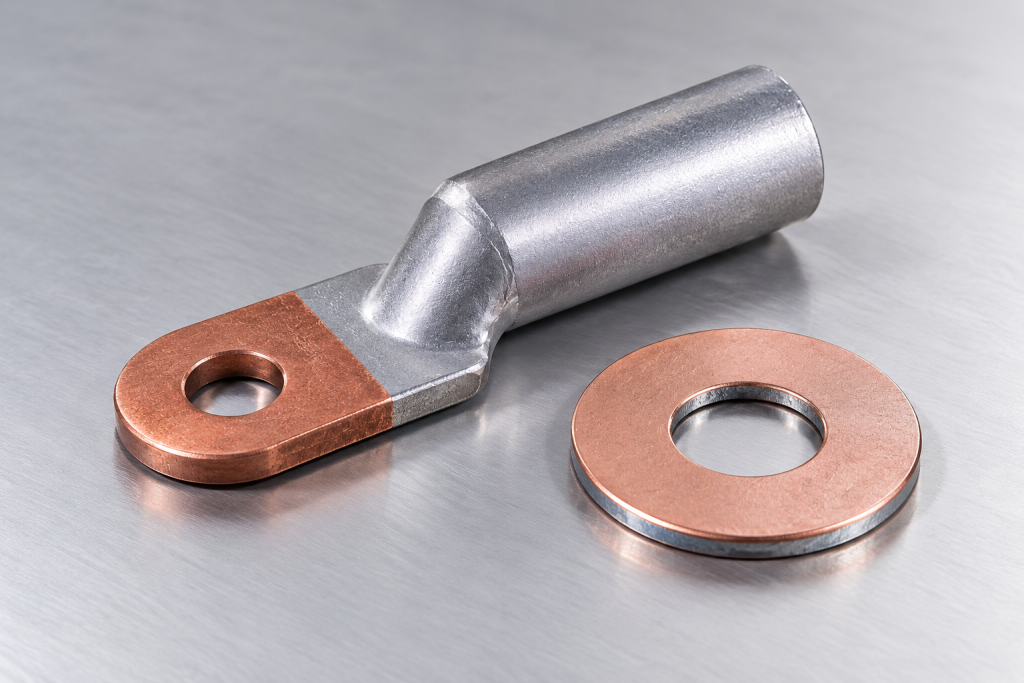

Алюмомедный наконечник

Алюмомедный наконечник Еще один способ – использование алюмомедных шайб. Таким образом, при помощи данных шайб можно подключить алюминиевый кабель, оконцованный алюминиевым наконечником к медному плоскому зажиму.

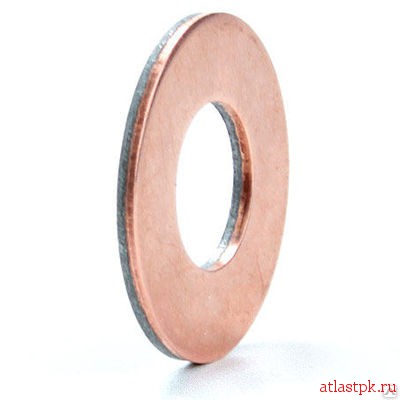

Шайба алюмомедная Или, наоборот, через алюмомедную шайбу можно подключить медный кабель (наконечник) к алюминиевой контактной пластине зажима плоского типа.

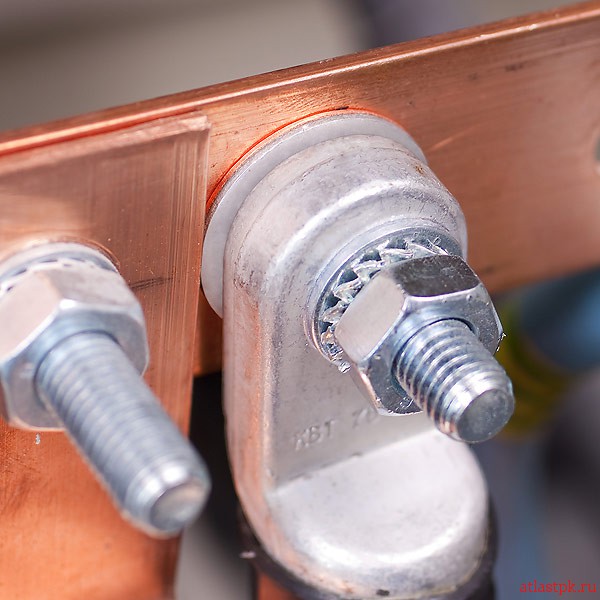

Использование алюмомедных шайб Следующий тип контактных зажимов электрического оборудования – штыревой зажим. Данный зажим представляет собой болт, на котором навинчены две гайки, между которыми осуществляется подключение кабеля. Особенности оконцевания и подключения жил кабелей такие же, как и в предыдущем случае. Единственное отличие состоит в том, что при присоединении кабелей, оконцованных наконечниками, между гайками не подкладываются шайбы и гроверы. При необходимости подключения кабелей с монолитными жилами сечением до 10 кв. мм необходимо подкладывать шайбы по обе стороны жилы, завернутой в кольцо, а также подпружиненную шайбу (гровер) для обеспечения дополнительной жесткости контактного соединения. Следует отметить, что к зажиму штыревого типа не рекомендуется подключать более двух жил кабелей, в том числе и оконцованных наконечниками. Еще один тип контактных зажимов электрооборудования – гнездовые зажимы. Конструктивно данный зажим представляет собой отверстие (гнездо), в которое вставляется подключаемый проводник. Фиксация подключаемого проводника осуществляется завинчиванием винта, который прижимает проводник.

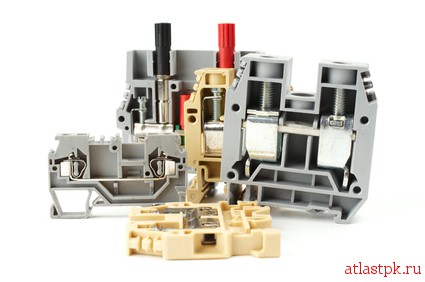

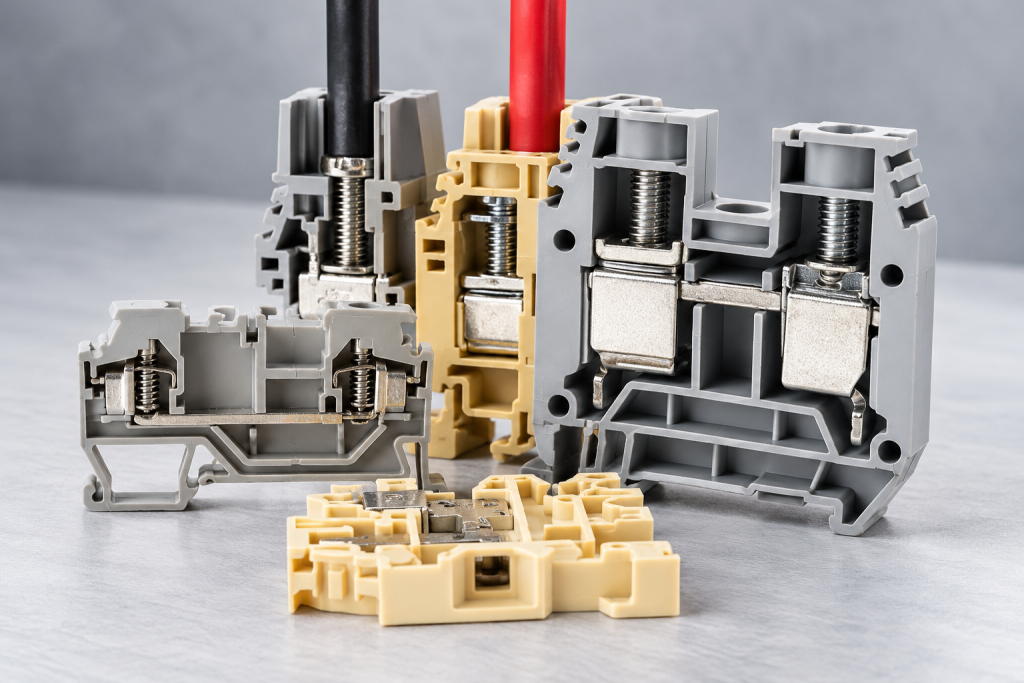

Гнездовой зажим для кабеля и провода

Гнездовой зажим для кабеля и провода Оконцевание монолитных жил при необходимости их подключения к гнездовым зажимам не требуется. Подключаемый кабель зачищают, вставляют в гнездовой зажим и фиксируют. Если подключаемый провод (кабель) с гибкими (многопроволочными) жилами, то перед подключением к гнездовому зажиму, его жилы оконцовывают штыревыми наконечниками. Во всех вышерассмотренных случаях перед подключением (оконцеванием) медных жил кабелей их зачищают до металлического блеска, а для алюминиевых жил, помимо зачистки, для предотвращения окисления контактных соединений, применяют специальную кварцевазелиновую пасту. Следует также отметить важность правильного выбора кабельных наконечников для оконцевания жил. Несоответствие размера наконечника тому или иному сечению кабеля значительно снижает нагрузочную способность контактного соединения, соответственно снижается его надежность. После окончания работ по подключению кабелей к элементам оборудования, необходимо в обязательном порядке проверять качество контактных соединений. В случае подключения кабелей небольшого сечения ограничиваются визуальной проверкой контактных соединений. В силовых цепях, при подключении кабелей большого сечения, помимо визуального осмотра и проверки на механическую прочность, необходимо производить замер переходного сопротивления на выполненных контактных соединениях.
