Описание и технические характеристики кабеля ВВГнг–FRLS

Кабель с маркировкой ВВГнг-FRLS представляет собой тип продукции, с меднопроводными жилами, термическим барьером в виде специальной обмотки, в ПВХ-пластикатной изоляции повышенной пожаростойкости (данный кабель в открытом пламени должен проработать не менее 3 часов).

Сама аббревиатура, заложенная в основе маркировки, расшифровывается так:

В - обозначение типа изоляции жил кабеля - пластик на основе поливинилхлорида;
В - обозначение типа оболочки кабеля - пластик на основе поливинилхлорида;
Г - обозначение отсутствия защитного покрова;
нг-LS - обозначение типа изоляции, с повышенным уровнем стойкости к возгоранию и сниженным дымогазовыделением;
FR - обозначение наличие обмотки проводника, выполняющей роль термического барьера.

Технические характеристики кабеля ВВГнг–FRLS

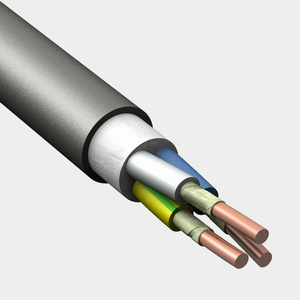

Кабель ВВГнг-FRLS состоит из:

Медной токопроводной жилы первого или второго класса, многопроволочной или однопроволочной, сектороной, либо круглой формы.
Термического барьера в виде слюдосодержащих лент, служащего изоляционной обмоткой жилы.
Изоляция на основе ПВХ-пластиката, обладающего пониженным уровнем пожарной опасности.

Все изолированные жилы кабелей этого типа имеют чёткое цветовое разделение:

Голубым цветом изоляции помечаются нулевые жилы;
Жилы заземления - зелёно-жёлтые, двухцветные.

Многожильные кабели в обязательном порядке оснащаются скрученными жилами. Сечение жил в рамках одного кабеля не должно иметь различий. Исключением является лишь четырёхжильный кабель, в котором нулевая или заземляющая жила может быть меньшего сечения, чем остальные. Скрученные секторные жилы разрешается накладывать скрепляющие ленты из пластмассы (одну-две), имеющих ширину более 10 мм с зазором равным или превышающим ширину самой ленты.

Внутренняя и наружная оболочка кабелей ВВГнг-FRLS также изготавливается из пластиката на ПВХ-основе, со сниженными показателями пожароопасности.

Кабель с маркировкой ВВГнг-FRLS предназначен для прокладки группового типа коммуникаций, используемых в промышленности, на АЭС и в местах с повышенным уровнем взрывоопасности. Эта продукция экспортируется в страны тропического региона, с особенностями климата, где также успешно эксплуатируется. С помощью данных кабелей производится передача и распределение энергии в рамках работы стационарных электротехнических установок с показателями переменного напряжения не более 100 Гц и постоянного тока не более 1000 В.

Условия эксплуатации

Кабели ВВГнг-FRLS способны эксплуатироваться даже при высокотемпературных и влажностных климатических режимах - температурах свыше 30 градусов С и влажности воздуха до 98%. Помимо этого такие кабели отличаются неплохой морозостойкостью. Без дополнительных ухищрений такие сети можно прокладывать при температуре до - 15 градусов С. А вообще кабель данного типа выдерживает колебания атмосферных температур в стоградусном диапазоне: от - 50 до +50 градусов Цельсия.

Отличие от аналогов

От своих аналогов - кабелей с маркировкой ВВГнг кабельная продукция ВВГнг-FRLS отличается сниженным уровнем газодымовыделения - помимо сниженного уровня подверженности горению такой кабель ещё и не выделяет большого количества вредных веществ при воспламенении, а значит не создаёт дополнительной опасности в процессе тушения и эвакуации (если речь идёт о внутренних помещениях зданий или строений). Помимо этого, кабель ВВГнг-FRLS, в отличие от ещё одного аналога - ВВГнг-LS, снабжён дополнительным слоем термобарьерного материала, защищающего жилу от высокотемпературных воздействий (в случае короткого замыкания или иных нестандартных ситуаций).
