Основные вопросы по применению комбинированных кабелей «Паритет» для систем видеонаблюдения

За длительное время производства комбинированного кабеля для систем видеонаблюдения кабельным заводом «Паритет» накоплен большой опыт в производстве и техническом усовершенствовании данного вида выпускаемой продукции. Данный опыт накоплен как при непосредственном общении с конечным потребителем продукции, так и при изучении технической и нормативной документации регламентирующей эксплуатацию подключаемой с помощью данного кабеля систем и устройств видеонаблюдения. Электротехническая компания «Атлас» является давним партнером кабельного завода «Паритет» и мы хотим поделиться с вами этим опытом, который вносит ясность в некоторые моменты использования комбинированного кабеля, а в особенности использовании жил питания/управления.

Ассортимент выпускаемых заводом ООО "ТПД Паритет" комбинированных кабелей очень широк и удовлетворит любого покупателя. Кабели выпускаются в различном исполнении, в различных модификациях и предназначены, как для одиночной, так и для групповой прокладки, для использования внутри или снаружи помещения, для использования совместно с каналом передачи звука или без, в низкотоксичном LSLTx, в безгалогенном HF исполнении.

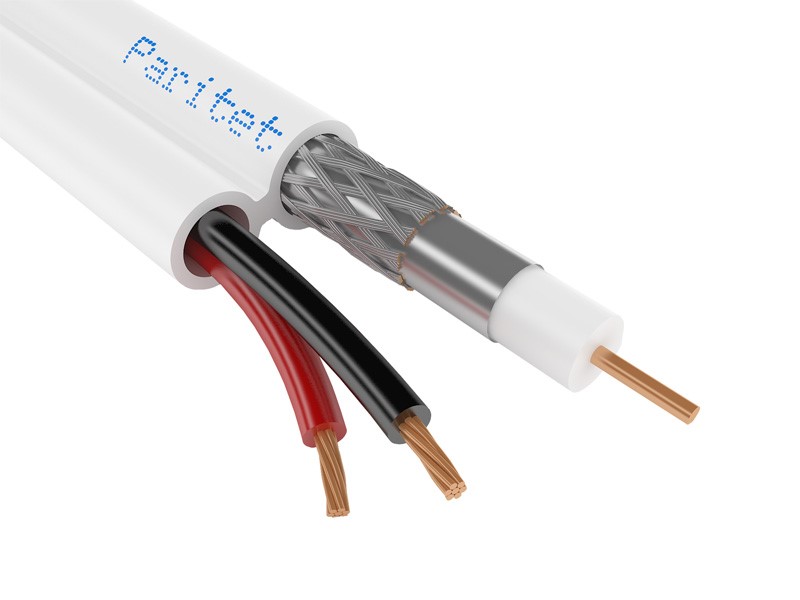

кабель марки КВК-П-2 нг(А)-HF для систем видеонаблюдения  с оболочкой из безгалогенной композиции производства кабельного завода «Паритет»

Для определения допустимого тока при питании видеокамер следует руководствоваться требованиями ПУЭ глава 1.3 раздел 1.3.10 для пучка проводов, при этом в расчет числа проводов радиочастотный элемент не принимать. Кабели марок КВК, КВТ, ККСВ, ККСЭВ представляют собой жгут из двух и более, проводов НВМ-3 600В сеч 0.50 или 0.75 мм² и радиочастотного элемента.

По допустимому напряжению. В конструкции кабеля в качестве жил питания применены провода НВМ с рабочим напряжением 600В. То есть конструктивно по кабелю вполне можно пустить 220В. Техническими условиями ТУ 16.К62-003-2004 (КВК, КВТ), ТУ 16.К62-004-2004 (ККСВ, ККСЭВ) предусмотрено для жил питания рабочее напряжение до 250 В переменного тока.

По применению переменного тока. Ни один нормативный или справочный документ не дает однозначных указаний по передаче по подобным кабелям переменного тока. Однако из накопленной информации от потребителей о применении данных кабелей мы считаем, что влияние переменного тока на радиочастотный кабель существенно, но данное влияние можно снизить за счет корректного подбора радиочастотного элемента.

Наименее подвержен влиянию коаксиальный кабель с двойным экраном (оплетка и фольга). Наибольшему влиянию переменного тока подвержен коаксиальный кабель с малой плотностью экрана, например, одиночный экран с редкой оплеткой (менее 90%). Также возможность использования переменного тока зависит и от задачи (обнаружение, идентификация и т.д.) – чем выше требование к картинке, тем меньше должно быть влияние переменного тока на радиочастотный элемент.

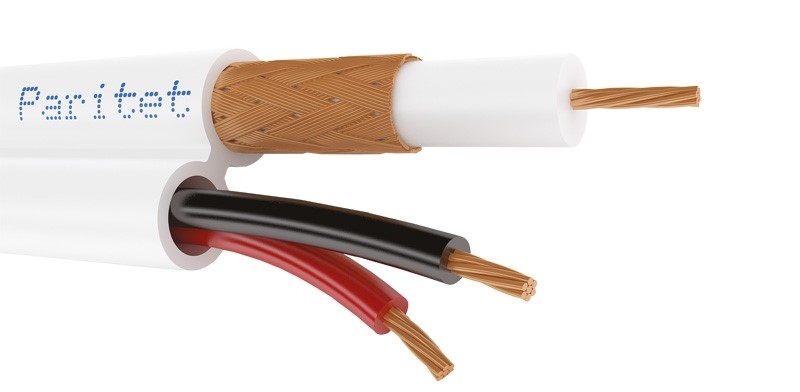

Кабель марки ККСВ-3 производства кабельного завода «Паритет»

При применении коаксиального кабеля с плотностью экрана 90% (нормальный кабель) или с двойным экраном главное влияние оказывают импульсные помехи, возникающие при работе силового оборудования, подключенного к сети переменного тока (например, при включении или выключении какого-либо силового агрегата). В данном случае необходимое условие использования напряжения 220В переменного тока - подключение к сети через сглаживающий сетевой фильтр.

Обращаем ваше внимание, что производимые заводом «Паритет» кабели марок КВК, ККСВ и ККСЭВ имеют плотность оплетки радиочастотного элемента 90%; КВК-2Э,  ККСВ-2Э – двойной экран из алюминиевой фольги и медной луженой оплетки.

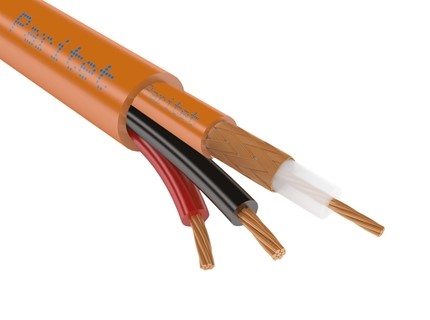

Кабель марки ККСВ-2Э производства кабельного завода «Паритет»

При переменном напряжении 220В на жилах питания комбинированного кабеля не рекомендуется использовать  кабели марки КВТ, так как здесь плотность оплетки 47%. Кабели марки КВТ рекомендуется использовать при постоянном напряжении жил питания.

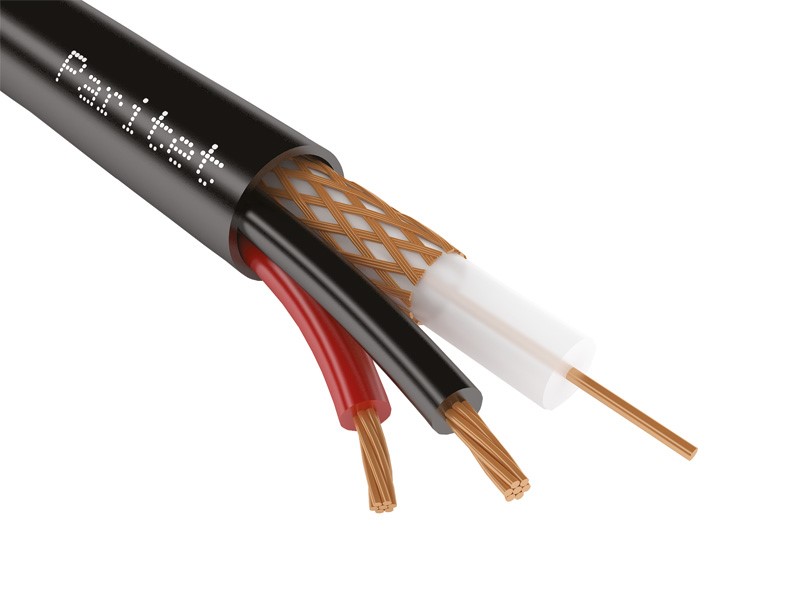

Кабель марки КВТ-П-2 производства кабельного завода «Паритет»


Информация взять с сайта кабельного завода Паритет www.paritet.su
