Учётно-распределительный щиток — главный электрический щит квартиры или дома. В нём устанавливают счётчик электроэнергии и защитные аппараты электропроводки. Разберём, как правильно смонтировать такой щиток — от подготовки места до подключения аппаратов.
Содержание:
- Один щит или несколько
- Подготовка места установки
- Установка DIN-рейки и аппаратов
- Подключение и маркировка линий
- Установка счётчика
- Качество контактных соединений
Один щит или несколько
В зависимости от сложности электропроводки все аппараты можно разместить в одном учётно-распределительном щитке или в нескольких щитах.
Например, в частном доме часто ставят главный щит со счётчиком и вводными защитными аппаратами, а от него питают распределительные щиты в доме, гараже, бане и других постройках на участке.
Подготовка места установки

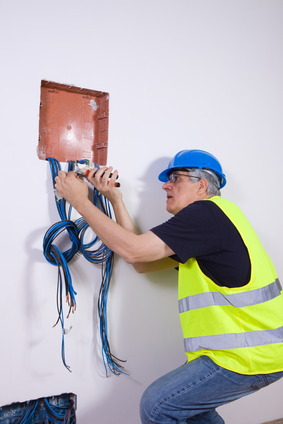

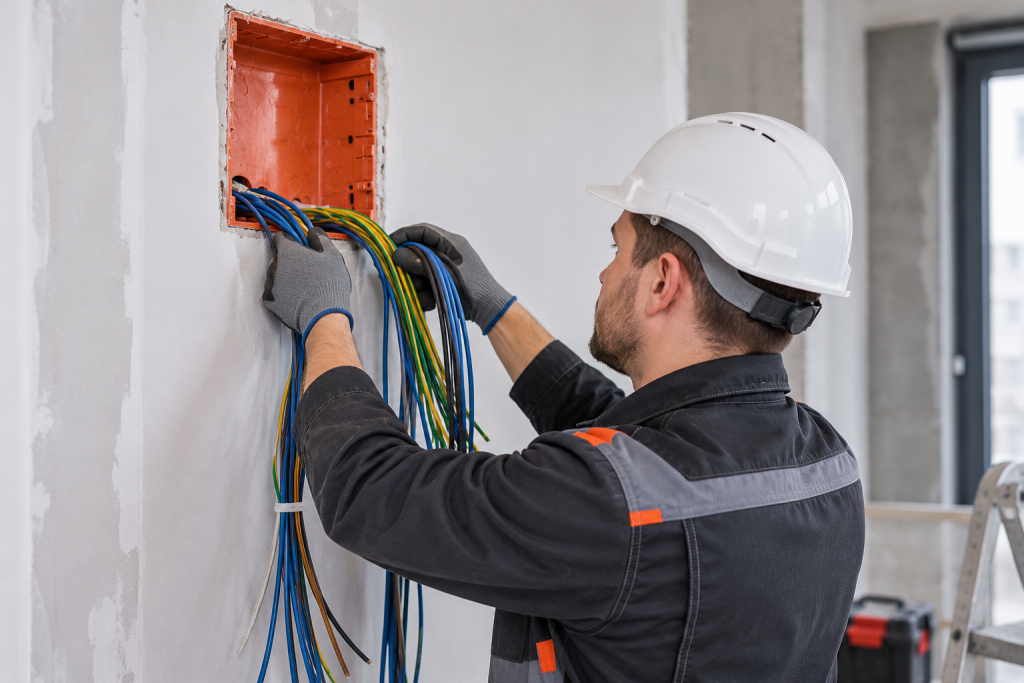

- Ниша. Для встраиваемого щитка (ЩРУВ) сначала делают в стене углубление по размерам корпуса. Навесной щиток крепят прямо на стену.
- Разметка. Прикладывают корпус к месту установки и через монтажные отверстия отмечают точки сверления.

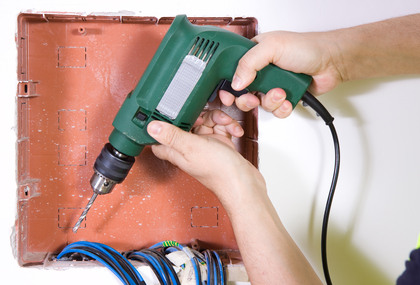

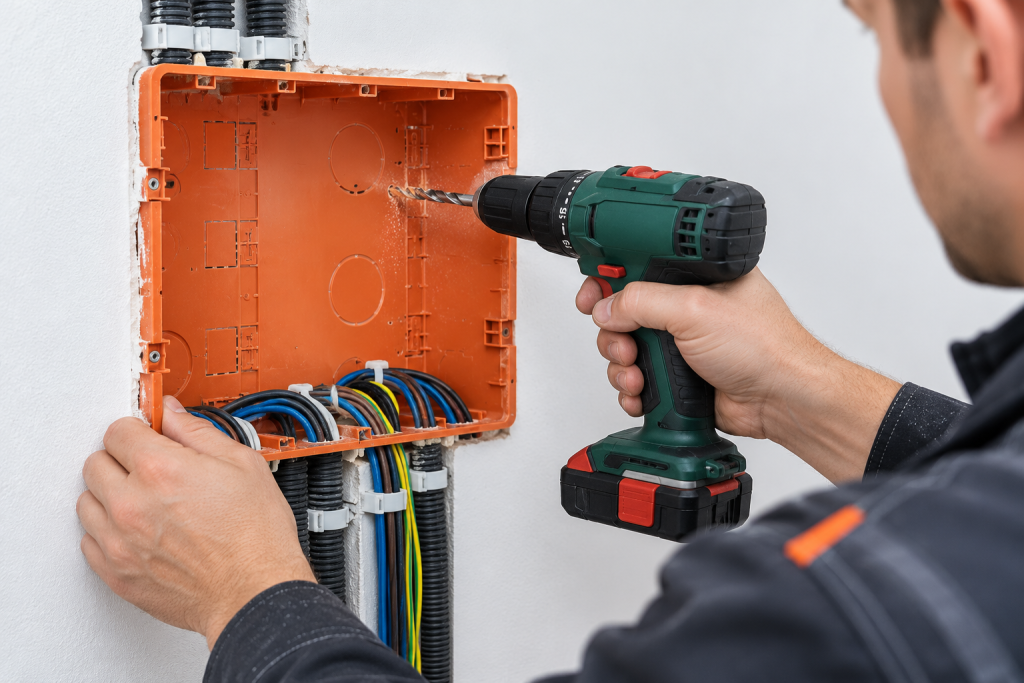

- Крепёж. Сверлят отверстия и устанавливают дюбели. К кирпичным и бетонным стенам щиток крепят дюбелями и шурупами.
Щиток со счётчиком размещают так, чтобы счётчик находился на высоте 0,8–1,7 м от пола, — так с него удобно снимать показания. На деревянной стене щиток устанавливают на негорючее основание.
Установка DIN-рейки и аппаратов
Перед установкой корпуса на стену монтируют DIN-рейку и (или) монтажную панель, на которых будут размещены защитные аппараты и счётчик.
Сами аппараты можно установить до или после крепления щитка — как удобнее:
- до установки на стену — если аппаратов немного и они не мешают креплению корпуса, а также если место установки неудобное для работы. В этом случае аппараты удобнее смонтировать и соединить заранее;
- после установки на стену — если к щитку удобно подобраться.

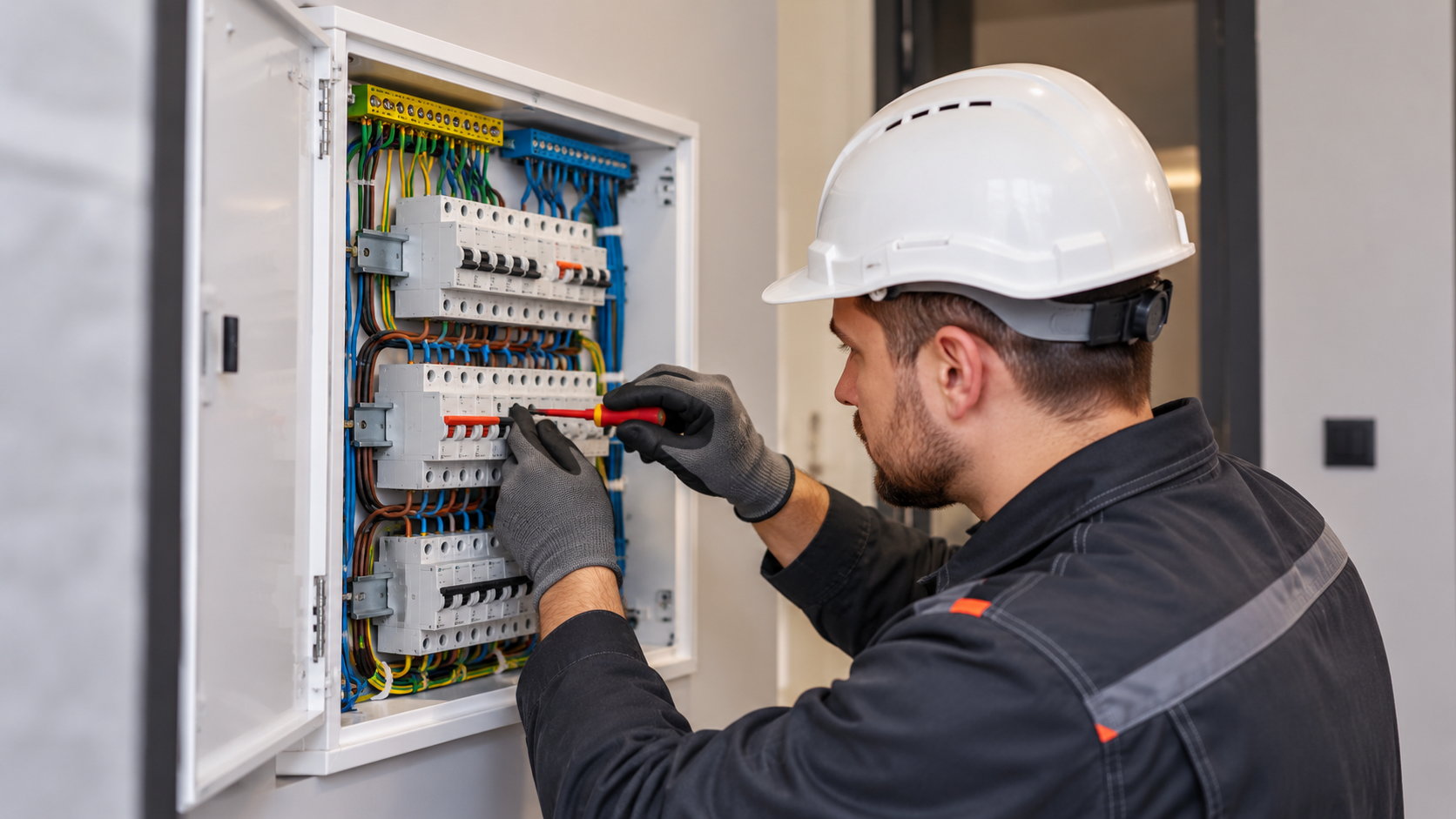

Подключение и маркировка линий
При подключении линий проводки к защитным аппаратам:
- маркируйте провода каждой линии — это сильно упростит поиск неисправностей при ремонте;
- подпишите аппараты на щитке или на дверце — какой автомат и УЗО за какую линию отвечают.
Установка счётчика
Счётчик электроэнергии устанавливают, подключают и пломбируют, как правило, сотрудники сетевой организации или гарантирующего поставщика. По согласованию с ними счётчик можно установить и подключить самостоятельно, а затем пригласить их сотрудников для проверки подключения и опломбировки.
Качество контактных соединений
Особое внимание уделяйте качеству контактных соединений: плохой контакт — главная причина повреждений в учётно-распределительном щитке. Затягивайте винтовые зажимы с моментом, указанным производителем аппаратов, оконцовывайте гибкие жилы наконечниками и не подключайте в один зажим провода разного сечения или из разных металлов.
