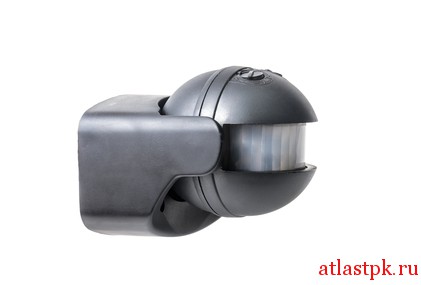

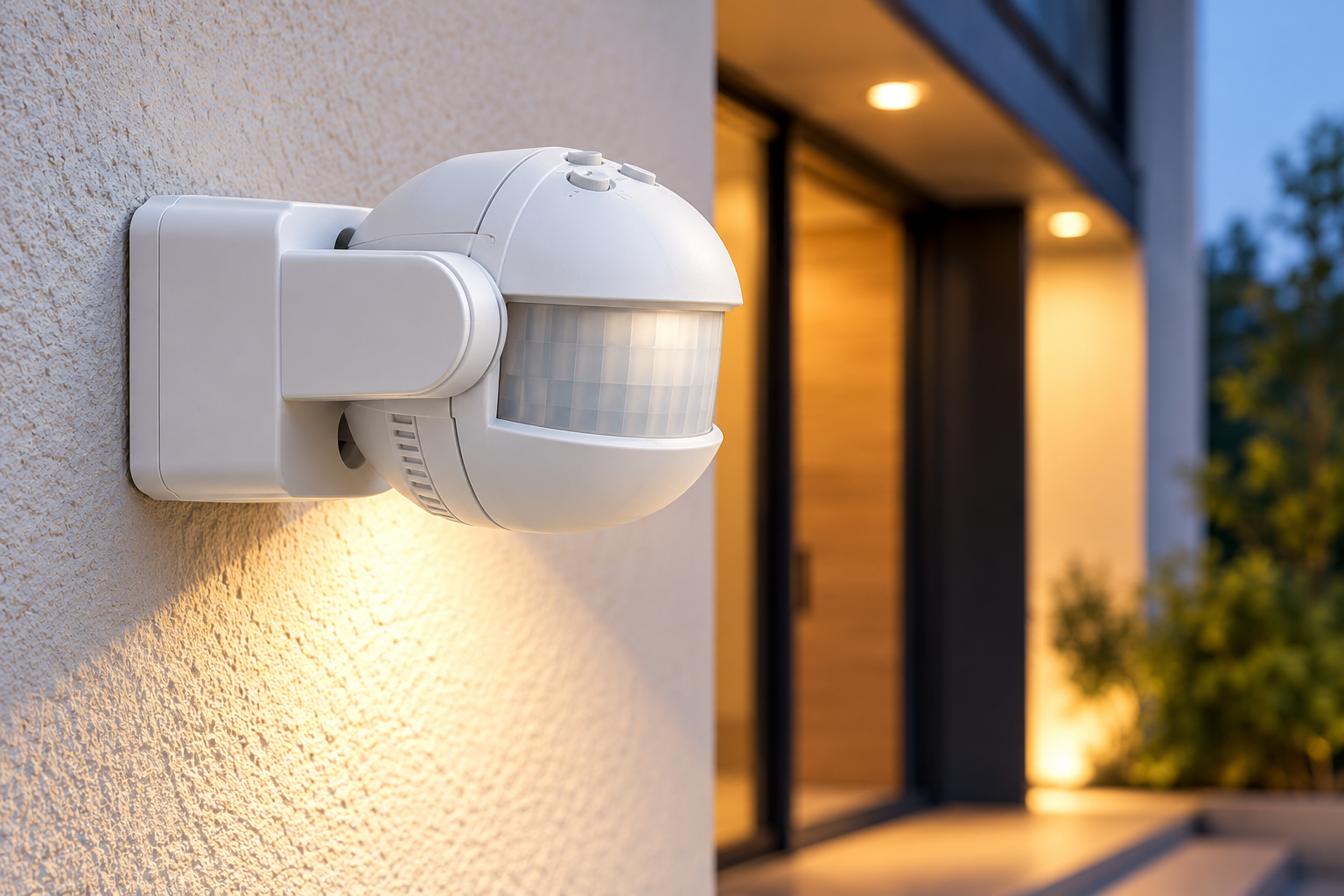

Автоматическое управление освещением — одна из функций «умного дома», которую несложно реализовать в обычной квартире. Для этого достаточно установить датчик движения. Разберём, как он работает, какие у него настройки и как подключить его к освещению вместе с обычным выключателем — на примере популярного датчика LX-01.
Содержание:
- Принцип работы датчика движения
- Настройки датчика
- Схема подключения
- Подключение параллельно выключателю
- Монтаж и меры безопасности
Принцип работы датчика движения
Когда в зоне обнаружения появляется движение, датчик замыкает цепь и включает светильник. Когда движения нет, через заданное время датчик размыкает цепь и свет гаснет.
Например, датчик подключён к светильнику в комнате. Человек заходит, попадает в зону обнаружения — свет включается. Выходит — через некоторое время свет выключается сам.
Настройки датчика

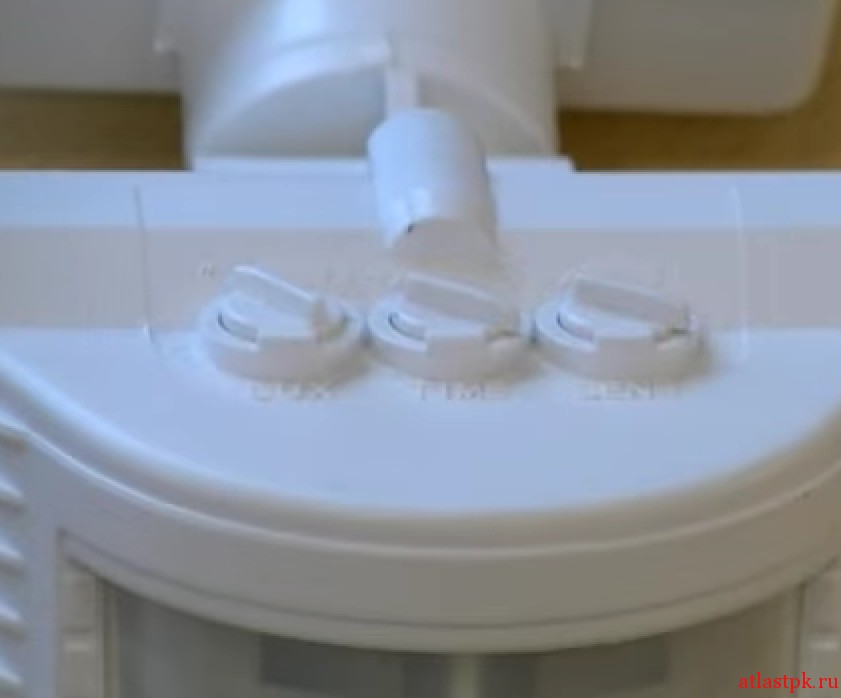

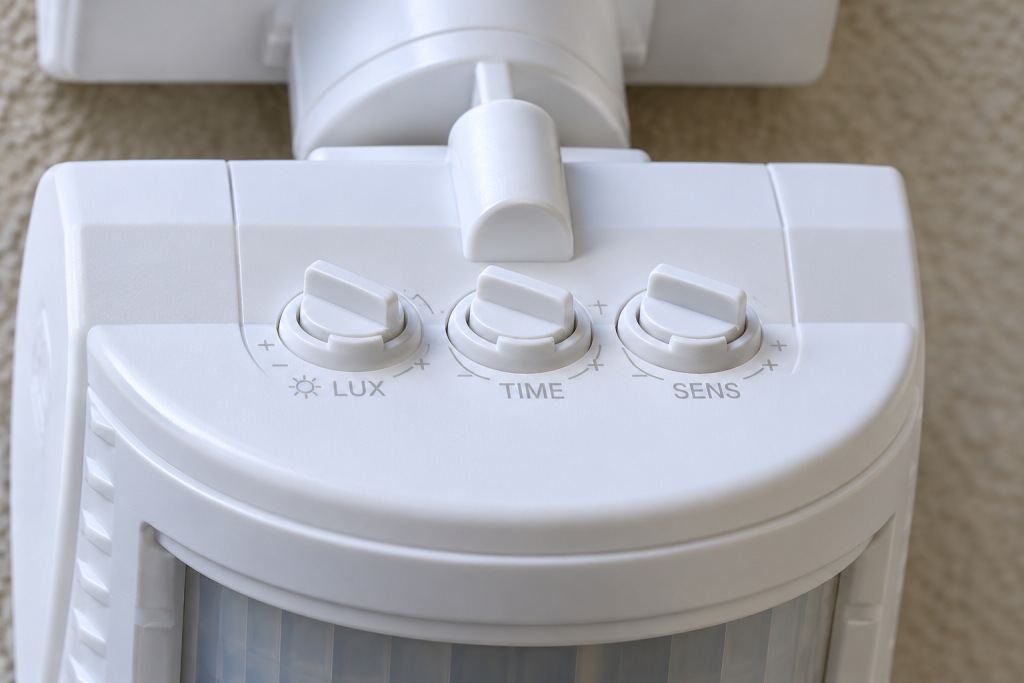

У датчика три регулировки, которые позволяют настроить его под конкретное помещение:
| Регулятор | Что настраивает | Как использовать |
|---|---|---|
| TIME — время отключения | Через сколько времени после последнего движения датчик выключит свет | Для прохода через коридор хватит короткой задержки, для комнаты, где человек может сидеть неподвижно, — больше |
| SENS — чувствительность | На какое движение реагирует датчик | Если свет включается слишком часто, например от домашних животных, уменьшите чувствительность, чтобы датчик реагировал только на человека |
| LUX — порог освещённости | При какой освещённости датчик работает | Днём при хорошем освещении свет не включится, вечером и ночью — включится |
Как работает порог освещённости: прежде чем включить свет, датчик сравнивает освещённость в помещении с заданным значением. Если в помещении светлее порога — датчик на движение не реагирует. Если темнее — при движении включает светильник.
Схема подключения

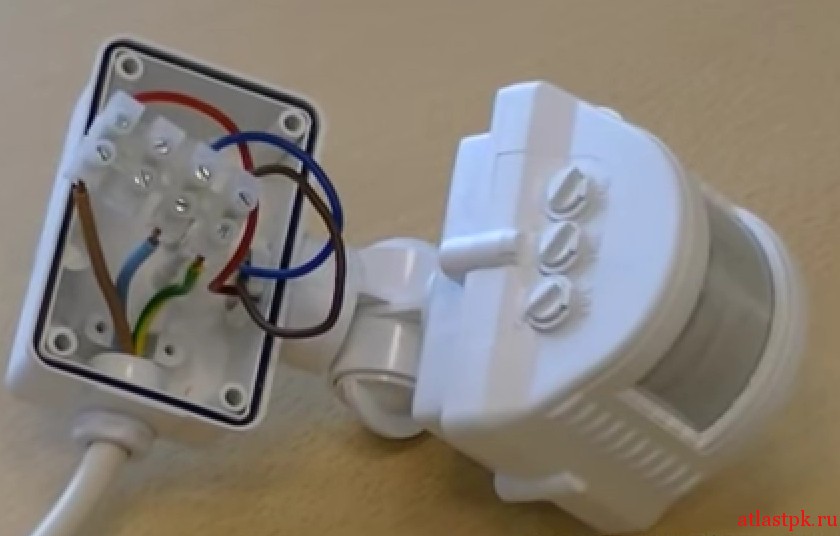

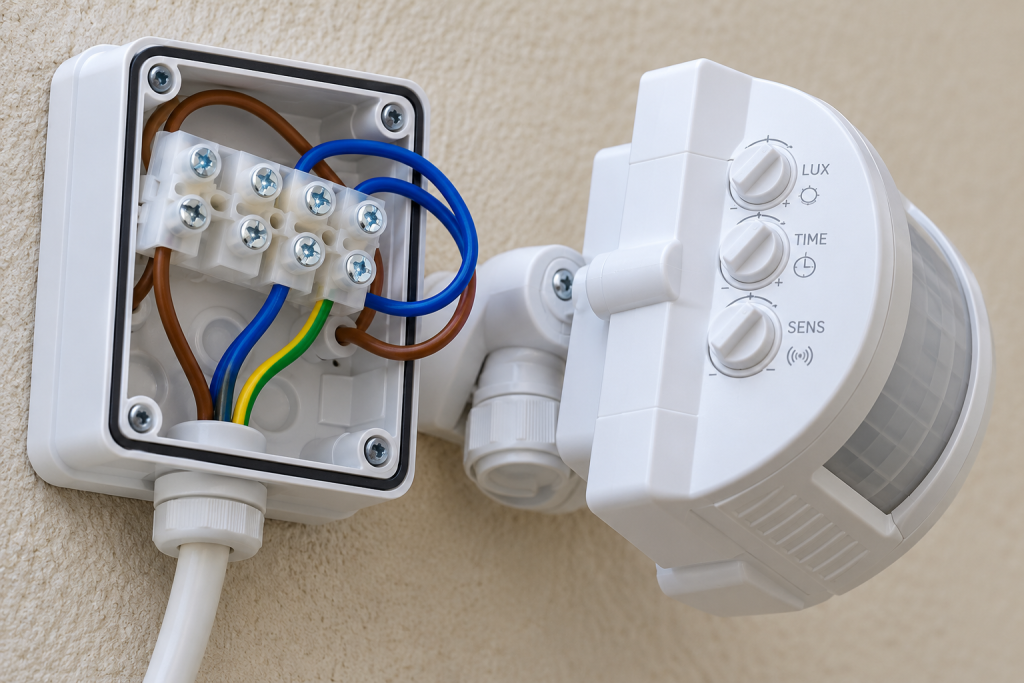

У датчика три клеммы:
- два входа — фаза (L) и ноль (N) осветительной линии: ноль нужен для питания самого датчика;
- один выход — фаза к светильнику.
Ноль подключают к светильнику напрямую, а фаза идёт к нему через датчик.
Подключение параллельно выключателю
Обычный выключатель при установке датчика убирать не нужно — его подключают параллельно датчику:
- выключатель выключен — светом автоматически управляет датчик;
- выключатель включён — датчик зашунтирован, свет горит постоянно, независимо от движения.
Это удобно, когда свет нужен надолго, например если в комнате работают или сидят неподвижно и датчик может выключить свет.
Как подключить
Датчик подключают в монтажной коробке выключателя этой комнаты:
- Фазный вход датчика подключают к входной клемме выключателя — туда, куда приходит фаза.
- Выход датчика подключают к выходной клемме выключателя — туда, откуда фаза идёт к светильнику.
- Нулевой вход датчика подключают к нулевому проводу осветительной линии.
Так выключатель и датчик оказываются включены параллельно: напряжение на светильник подаёт либо датчик, либо выключатель.
Если в клемму выключателя нельзя завести больше одного провода, фазные провода для датчика ответвляют отдельно. Ответвление выполняют пайкой, опрессовкой, сваркой или клеммниками — способ выбирают с учётом свободного места в монтажной коробке. Удобнее всего компактные клеммы WAGO.
Монтаж и меры безопасности
Перед началом работ:
- Обесточьте квартиру или хотя бы линию освещения, к которой подключаете датчик, — отключите соответствующий автомат в щите.
- Убедитесь в отсутствии напряжения индикатором.
- Только после этого приступайте к монтажу.
