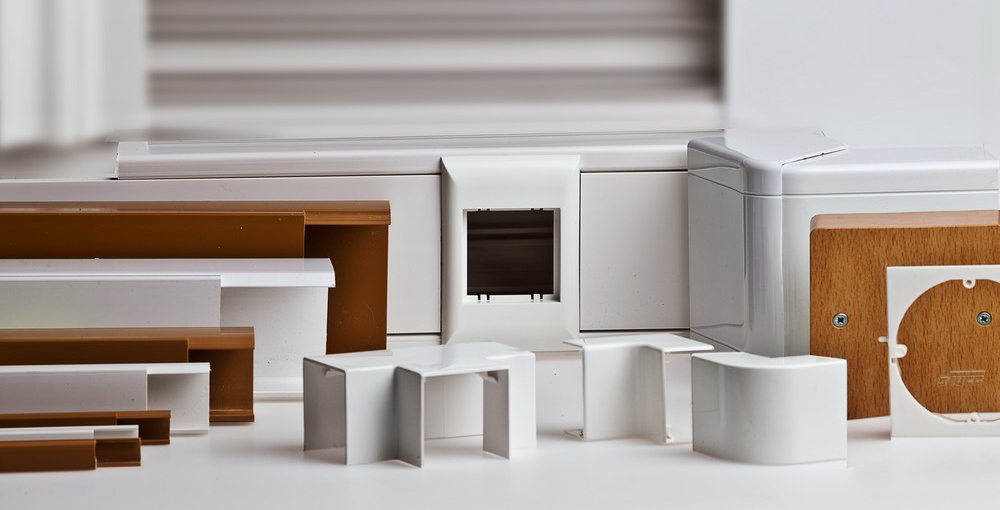

Особенности выбора и монтажа пластиковых кабель-каналов (коробов)

Наиболее популярный способ монтажа электропроводки наружного типа – это использование пластиковых кабель-каналов (коробов). Этот выбор обусловлен, прежде всего, удобством обслуживания, хорошим эстетичным видом, по сравнению с другими способами прокладки наружной электропроводки (например, прокладкой проводки в гофрированных трубах), а также приемлемыми эксплуатационными характеристиками, в частности соответствию нормам электробезопасности и пожарной безопасности. Покупателю предоставлен широкий ассортимент пластиковых коробов для электропроводки. Какой из них выбрать? Рассмотрим особенности выбора пластиковых кабель-каналов.

Выбор пластикового кабель-канала

Первый критерий выбора – это размер кабель-канала. Очень важно правильно выбрать необходимый размер, чтобы все кабеля (провода) линий электропроводки свободно вмещались в выбранный короб. Для этого необходимо составить схему электропроводки и определиться, где будет проходить каждая линия электропроводки. Если кабельных (проводниковых) линий много (например, это трасса электропроводки, отходящая от главного распределительного щитка), то целесообразнее уложить провода в несколько коробов.

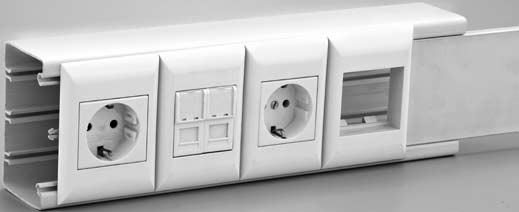

Суппорта и установочные изделия для кабель канала 100х60 Следующий критерий выбора коробов – это их длина. Необходимо измерить требуемую длину каждой трассы электропроводки. Как правило, расчет необходимой длины коробов того или иного размера происходит с некоторой погрешностью, поэтому рекомендуется сделать небольшой запас. Для того чтобы правильно посчитать необходимый размер коробов и их количество, следует изобразить монтажную схему электропроводки и в соответствии с данной схемой произвести разметку мест установки конструктивных элементов электропроводки, а также трасс прокладки всех линий электропроводки. Цвет кабель канала – важность этого критерия выбора продукции зависит от типа помещения, в котором производится монтаж электропроводки. Если это производственное или техническое помещение, то вопрос эстетичности, в том числе и цвет не играет роли.

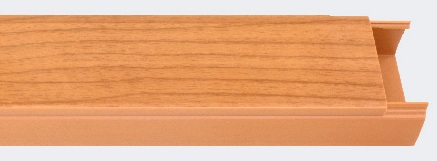

Кабель-канал под дерево В данном случае предпочтение отдается той продукции, которая наиболее приемлема по ценовым и эксплуатационным характеристикам. При необходимости монтажа электропроводки в офисе или квартире предпочтение, безусловно, отдается эстетичности. В данном случае идеально подойдут цветные кабель-каналы, или кабель-каналы выполненные «под дерево».

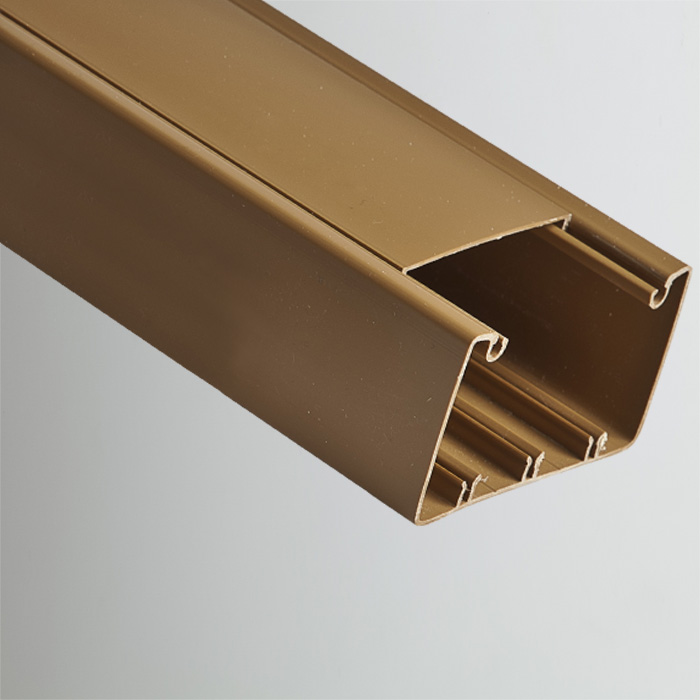

Коричневый кабель-канал

Монтаж пластикового кабель-канала

Для монтажа кабель-канала, разветвления кабель-каналов, осуществления различных переходов, необходимо приобрести соответствующую фурнитуру. В данном случае следует отдавать предпочтение тем производителям, которые продают кабель-каналы и специально предназначенную для него фурнитуру. Если покупать короба одного производителя, а фурнитуру другого производства, то высока вероятность, что в процессе монтажа вы столкнетесь со многими нестыковками фурнитуры и кабель канала.

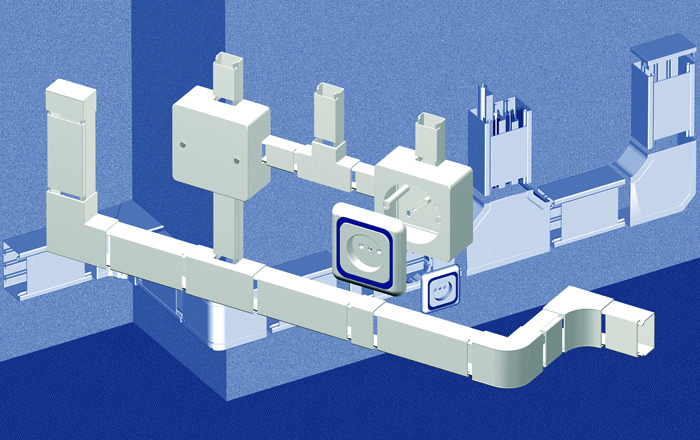

Система аксессуаров для кабельных каналов ПВХ Если в соответствии со схемой электропроводки планируется установка промежуточных распределительных коробок, то рекомендуется их приобретать одновременно с кабель-каналом, чтобы выбрать коробку, наиболее подходящую для данного короба. Один из основных критериев выбора пластиковых кабель-каналов – качество продукции. Отдавайте предпочтение известным и проверенным производителям. Если продукция сомнительного качества, то следует отказаться от ее приобретения, так как в дальнейшем конструктивные изъяны и недоработки могут принести вам множество неудобств. При приобретении короба необходимо проверить состыковку кабель-каналов и фурнитуры, целостность замков, попробовать закрыть и открыть крышку кабель-канала.

Особенности монтажа пластиковых кабель-каналов

Перед тем, как приступить непосредственно к монтажу кабель-каналов, следует подготовить поверхности, на которые будет монтирован кабель-канал. Проверьте ровность поверхности стен и потолка, где размечены места прохождения трасс линий электропроводки. Если поверхности будут иметь неровности, то между монтированным коробом и стеной (потолком) будут видны щели. Кроме того, монтаж короба на неровную поверхность приводит к его искривлению, что в свою очередь будет препятствовать нормальному закрытию крышки коробка. Непосредственно перед монтажом коробов, необходимо проверить при помощи строительного уровня размеченные трассы прокладки проводки. Для монтажа пластиковых кабель-каналов необходимы следующие инструменты:

для резки коробов может быть выбран один из следующих инструментов: кусачки, ножовка с полотном по металлу, углошлифовальная машинка (болгарка);
дрель или перфоратор для сверления отверстий в стене для монтажа дюбелей. Дрель будет нужна также для сверления отверстий в коробе;
отвертки для завинчивания шурупов (саморезов);
карандаш для выполнения разметки;
рулетка для измерения необходимой длины кабель-канала.

Первый этап – измерение и обрезка необходимой длины кабель-каналов. Для этого производится замер рулеткой необходимой длины короба и затем, при необходимости, производится его обрезка одним из вышеприведенных инструментов. При этом обрезаются только основания коробов, обрезание крышек производится после монтажа коробов. Способ крепления пластикового кабель-канала на стену (потолок) зависит от материала, из которого изготовлены стены. Если стена кирпичная или бетонная, то крепление коробов производится при помощи дюбелей и шурупов. Для этого в предполагаемых местах крепления кабель-канала к стене сверлятся отверстия. По этим отверстиям производится разметка места установки дюбелей, сверлятся отверстия. Вставляются дюбеля, и укрепляется короб при помощи шурупов. Если стена деревянная, то короб крепится при помощи саморезов. Наиболее сложные моменты при выполнении монтажа кабель-каналов – это осуществление переходов с вертикали на горизонталь (со стены на потолок), изменение направления короба (изгиб, переход между стенами под различным углом). Работы по монтажу кабель-каналов, как правило, совмещают с монтажом других конструктивных элементов электропроводки: корпусов распределительных щитков, розеток, выключателей освещения, промежуточных распределительных коробок. Перед монтажом электропроводки необходимо установить все необходимые элементы в распределительных щитках: автоматические выключатели, устройства защитного отключения, реле напряжения, клеммники и другие элементы. При необходимости необходимо произвести монтаж необходимых цепей между установленными элементами внутри распределительного щитка. Следующий этап – прокладка линий электропроводки и их подключение. При прокладке линий электропроводки необходимо делать запас провода (кабеля) с обеих сторон. Когда все линии электропроводки проложены и подключены в распределительном щитке, промежуточных распаечных коробках, розетках, выключателях и осветительных устройствам, переходим к следующему, заключительному этапу – подгонке крышек кабель-каналов и их установке. Замер длины крышек коробов необходимо производить с особой точностью, чтобы избежать зазоров, щелей после закрытия коробов крышками.
