Подбор комбинированного кабеля для аналогового видеонаблюдения

Кабельный завод Паритет уже более 20 лет производит кабели для видеонаблюдения. Наша компания Атлас сотрудничает с Паритетом практически с основания этого завода. Кабельный завод Паритет зарекомендовал себя как надежный производитель и поставщик, который выпускает только качественную современную продукцию, которая пользуется устойчивым спросом на рынке. Завод за эти годы Паритет разработал огромное количество модификаций комбинированного кабеля для самых различных типов камер и требований по передаче сигнала. В столь широком ассортименте есть как дорогие решения для очень требовательного цифрового стандарта HD-SDI (High-Definition Serial Digital Interface), так и более бюджетные образцы для подключения камер высокой четкости из линеек AHD (Analog High-Definition), HD-TVI (High-Definition Transport Video Interface) или HD-CVI (High-Definition Composite Video Interface).

HD-SDI – это цифровой интерфейс для передачи сигнала с разрешением 720p, 1080i, 1080p и битрейтом 1,5 Гбит/сек. HD-SDI представляет собой несжатый и некодированный цифровой сигнал, который передается по аналоговому кабелю. Сжатие сигнала производится не камерой (как в IP), а в видеорегистраторе.

AHD или Analog High Definition, переводится как аналоговый сигнал высокой четкости - это один из аналогичных трех форматов HD-TVI, HD-CVI и AHD, форматов для передачи видеосигнала высокого разрешения по коаксиальным линиям.

Стоит упомянуть, что вышеперечисленные стандарты также отличаются по требованиям к кабелю, так как работают на разных частотах, превышающих обычные 6 МГц для аналога. Чем выше частота работы камеры, тем выше требования к кабелю и к величине затухания

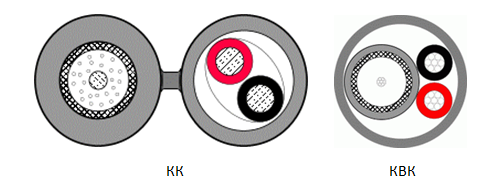

В базовом виде комбинированный кабель для видеонаблюдения представляет собой радиочастотный элемент для передачи видеосигнала и две жилы питания для питания камеры под оболочкой. Оболочка может быть круглая, т.е. объединять в себе сразу все элементы (тип КВК), или через перемычку, когда радиочастотный элемент и жилы питания разнесены (тип КК).

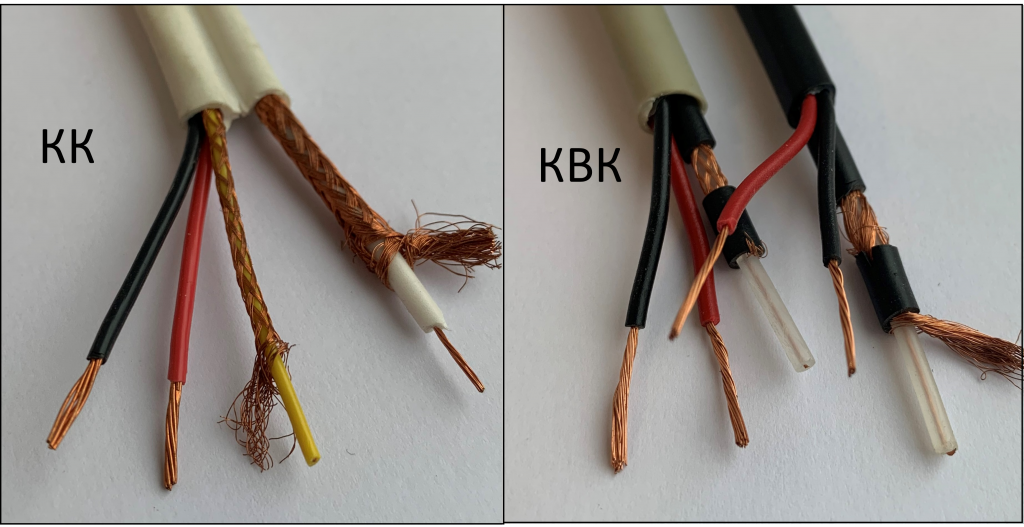

Комбинированные кабели для видеонаблюдения типа ККСЭВГ и КВК

Кабели типа КК

В кабелях типа КК используются, как правило, более мощные РК сердечники, которые позволяют передавать сигнал на большие расстояния без потерь. Еще одним плюсом подобных изделий является удобная разделка – достаточно просто разрезать перемычку в кабелях ККСВ или ККСП и развести жилы питания и коаксиальный кабель в разные стороны. Также в этой линейке присутствуют кабели ККСЭВ и ККСЭП, в которых к жилам питания добавляется аудиожила. Она позволяет также подключать и звук от микрофона, который находится рядом с камерой или встроен в саму камеру. Как мы узнали от наших клиентов, для этой жилы у них есть свой лайфхак – к ней порой подключается рядом стоящая менее требовательная или вспомогательная камера видеонаблюдения. Для лучшего понимания мы сделали небольшую схему расшифровки для данного типа кабеля:

Кабели типа КВК

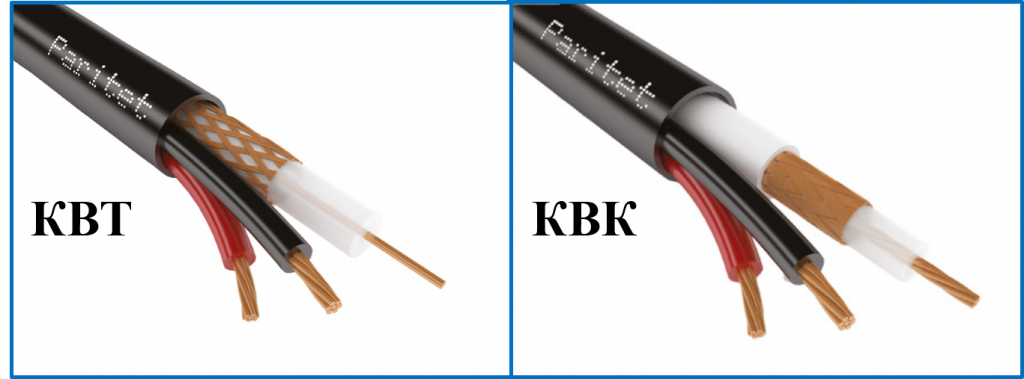

Круглые кабели этой группы принципиально делятся на две категории в зависимости от конструкции радиочастотного элемента. В первой вариации – классическом КВК – радиочастотный элемент содержит центральную жилу, изоляцию, экран и оболочку. Другая более бюджетная вариация – КВТ – оболочку РК не имеет. Гораздо легче понять это на визуальном примере:

На картинке слева оболочки поверх оплетки нет, а справа есть. Такое упрощение конструкции незначительно влияет на качество передаваемого сигнала, однако существенно сказывается на цене.

Экран в кабеле

Есть еще одно значительное отличие – по типу экрана:

он может состоять только из оплетки медными (медными лужеными) проволоками
или из фольги и менее плотной оплетки.

Второй вариант с комбинированным экраном обозначается большой буквой «Э», которая ставится сразу после диаметра по изоляции радиочастотного элемента. На примере это выглядит так:

Эти кабели по параметрам затухания не сильно уступают товарам с плотной оплеткой, однако стоят заметно дешевле и отлично подходят для аналоговых камер высокой четкости.

Электрические параметры

В итоге все модификации сводятся к предоставлению оптимального соотношения цена-качество, где качество, конечно, определяется электрическими характеристиками. В первую очередь это коэффициент затухания:

Марка кабеля	Коэффициент затухания, радиочастотного элемента, дБ/100 м, при частоте					Затухание связи, мОм/м, при частоте 30 МГц, не более
	1	6	10	50	100
КВК-П-1,5ф, КВК-В-1,5ф	1,7	4,9	6,4	14,8	21,3	320
КВТ-П, КВТ-В	1	4,8	6,2	14,2	21,1	-
КВК-П-2, КВК-Пт-2, КВК-П-2 нг(А)-HF, КВК-В-2, КВК-В-2 нг(А)-LSLTx	2	5,4	6,9	15,4	22,1	320
КВК-П-2Э, КВК-Пт-2Э, КВК-В-2Э	2,2	5,4	6,7	13,3	18	15
КВК-П-3ф, КВК-Пт-3ф, КВК-В-3ф	1,1	2,9	3,7	8,4	12,1	110
КВК-П-3фЭ, КВК-Пт-3фЭ	1,3	3	3,7	7,9	11,4	15
ККСВ-2Э, ККСП-2Э	1,7	4,2	5,2	10,2	13,8	15
ККСВ-3, ККСЭВ-3, ККСП-3, ККСЭП-3	1	2,7	3,5	8	11,5	110
ККСВ-3,7, ККСП-3,7	0,7	2	2,6	5,9	8,5	110
ККСВГ-3 , ККСЭВГ-3, ККСПГ-3	1,2	3,1	4,1	9,2	13,1	110

Оболочки кабеля

Традиционно кабели для видеонаблюдения выпускались либо для уличной прокладки в оболочке из светостабилизированного полиэтилена, либо в оболочке из ПВХ пластиката для монтажа внутри здания. Однако с приходом ФЗ №123, а потом и ГОСТа 31565-2012 требования к пожарной безопасности кабеля возросли и появился кабель в безгалогенной оболочке с индексом нг(А)-HF. Этот индекс согласно ГОСТа указывает на кабельные изделия, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении. Они предназначены для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

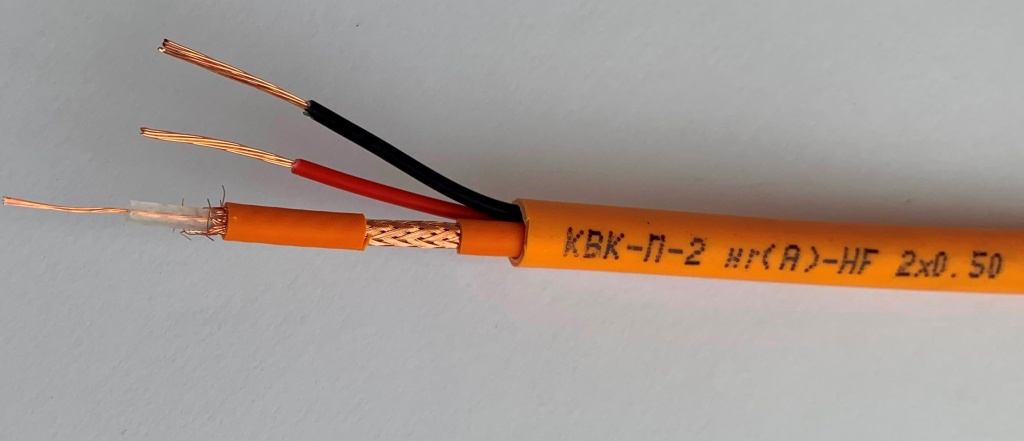

Кабель КВК-П-2 2х0,5нг(А)-НF производства кабельного завода «Паритет»

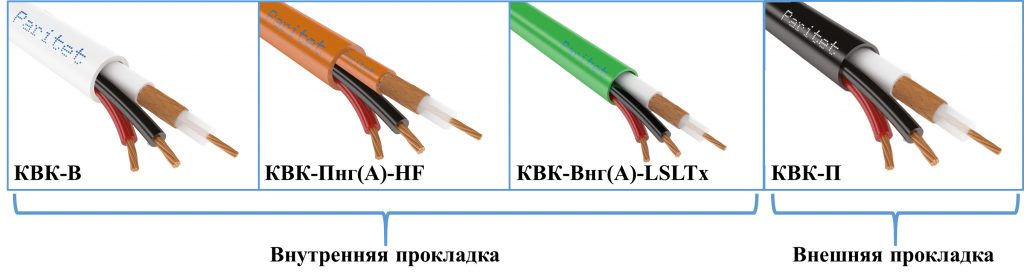

Все же и этого было недостаточно, так как для монтажа систем на социально-значимых объектах будь то больница, детсад или школа, требовался низкотоксичный кабель. С 2017 года и такое исполнение нг(А)-LSLTx появилось в нашем ассортименте. Фирменный зеленый цвет кабеля Паритет говорит о полной безопасности, а сертификат защитит ваш проект и объект от любых претензий со стороны проверяющих органов.

Надеемся, теперь вам стало намного легче ориентироваться ассортименте комбинированного кабеля.

Данную продукции можно заказать у менеджеров компании “Атлас” info@atlastpk.ru +7 (495) 543-43-06

Информация взята с сайта кабельного завода Паритет www.paritet.su
