Прокладка проводов и кабелей в лотках — один из самых распространённых способов монтажа кабельных линий в производственных помещениях и электроустановках открытого и закрытого типа. Разберём, какие бывают лотки, как их монтировать и как правильно укладывать в них кабели.
Содержание:
- Преимущества прокладки в лотках
- Виды кабельных лотков
- Требования к монтажу лотков
- Укладка кабелей в лотки
- Подключение и ввод в эксплуатацию
Преимущества прокладки в лотках
- Простой монтаж — особенно важно, когда нужно проложить много кабельных линий.
- Защита от механических повреждений.
- Удобство обслуживания — при повреждении нужную линию легко найти, отремонтировать или заменить.

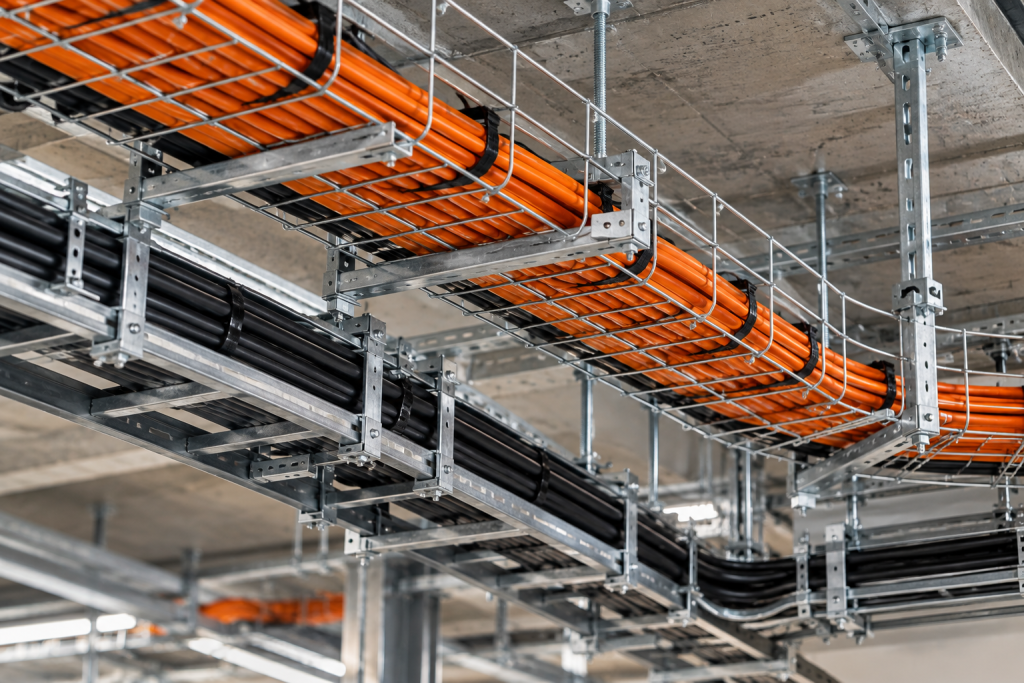

Виды кабельных лотков
Для прокладки внутри помещений используют металлические лотки, для наружной — преимущественно железобетонные.
| Тип металлического лотка | Особенности |
|---|---|
| Лестничный | Для больших нагрузок и тяжёлых кабелей, хорошее охлаждение |

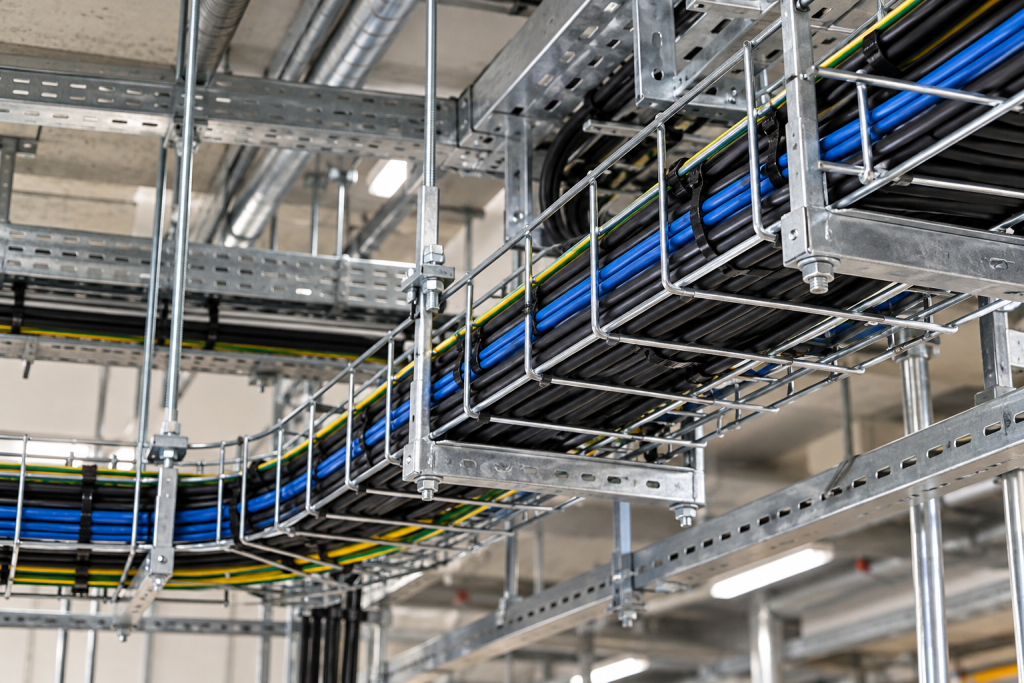

| Сетчатый (проволочный) | Лёгкий, отличное охлаждение кабелей; не защищает от внешних воздействий |

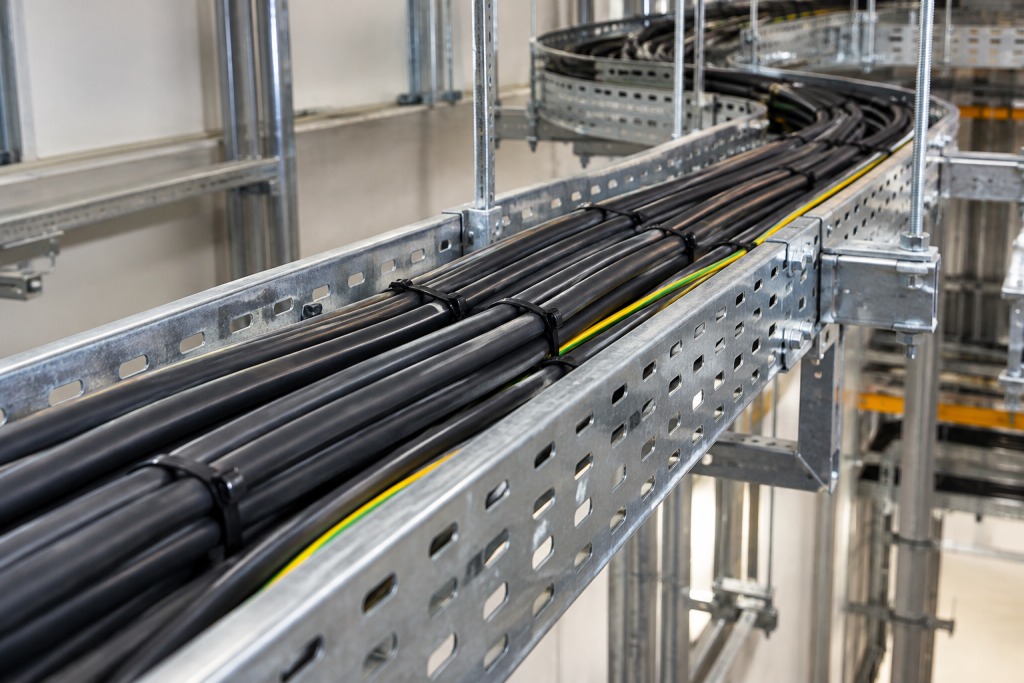

| Перфорированный | Баланс защиты и вентиляции |
| Сплошной | Максимальная защита кабелей от механических повреждений |
| Коробчатый | Лоток с крышкой — закрытая трасса, защита от пыли и повреждений |

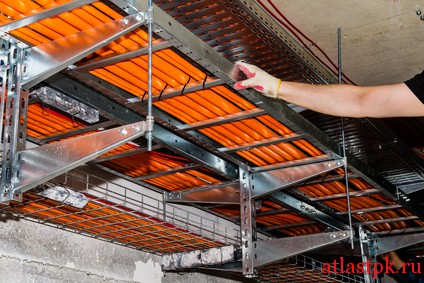

Требования к монтажу лотков
Высота прокладки

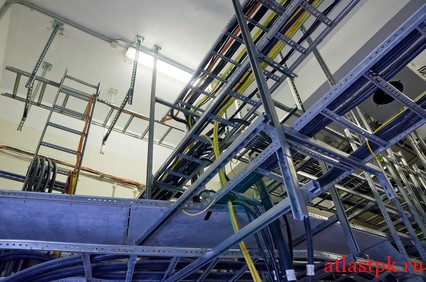

Металлические кабельные лотки, как правило, монтируют на высоте не менее 2 м от пола. В помещениях электроустановок, которые обслуживает только специально обученный персонал, высота не нормируется: лотки можно крепить прямо над полом, на стене, строительных конструкциях или оборудовании с помощью специальной арматуры.
Расстояние до токоведущих частей
Рядом с высоковольтным оборудованием нужно выдерживать допустимое расстояние до открытых токоведущих частей — как находящихся под напряжением, так и тех, на которые напряжение может быть подано при эксплуатации.
Соединение и заземление
Элементы лотков соединяют между собой болтами — это обеспечивает надёжный электрический контакт по всей трассе. Если используется другой способ соединения, лотки дополнительно соединяют перемычками. После монтажа трассу заземляют: благодаря контакту между всеми элементами защитное заземление работает по всей её длине.

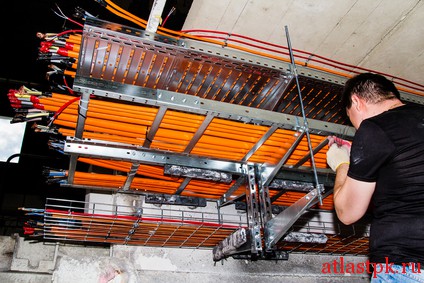

Укладка кабелей в лотки
Когда трасса смонтирована, укладывают кабели. Способы укладки:
- в один ряд;
- пучками;
- многослойно;
- комбинированно.
Пучки и бандажи
В одном пучке связывают не более 12 кабелей. Пучки по всей длине фиксируют бандажами:
- при горизонтальной прокладке — через каждые 4–5 м;
- при вертикальной — через каждый 1 м.
Расстояние между кабелями
Для нормального охлаждения между кабелями или пучками рекомендуется оставлять промежуток:
| Способ укладки | Расстояние |
|---|---|
| Отдельные кабели в один ряд | 5 мм |
| Пучки кабелей | 20 мм |
| Многослойная укладка | Промежутки не соблюдают, лоток не заполняют полностью |
| Сетчатый лоток без требований к защите | Можно без промежутков — охлаждение достаточное |
Подключение и ввод в эксплуатацию
- Кабели оконцовывают и маркируют с обеих сторон.
- Подключают к оборудованию.
- Проверяют правильность подключения и целостность всех жил каждого кабеля.
- Только после этого линии вводят в эксплуатацию.
