Область применения и технические характеристики провода ПВ-1

Провод ПВ-1 регламентирован ГОСТ 6323-79. Провод ПВ-1 имеет еще два наименования в обиходе: кабель силовой и провод установочный. Данный кабель применяется при различных монтажных электрических работах. В зависимости от сечения жилы, может использоваться для монтажа промышленного электрооборудования и электрических установок, прокладки в стационарных электросиловых и  осветительных сетях, а также при монтаже различных механизмов, устройств и станков при напряжении переменного тока до 450 Вольт, при частоте до 400 Герц, или при постоянном напряжении до 1000 Вольт. Кабель стоек к механическим воздействиям и к влиянию линейного ускорения, изгибам, вибрационным нагрузкам, акустическим шумам, плесневым грибкам. Кроме того, изоляция кабеля ПВ-1, самозатухающая, т. е. не поддерживает горения. Климатическое исполнение кабеля - ОМ и ХЛ, категория размещения № 2 по ГОСТ 15150-69.

Конструкция провода ПВ-1

Конструктивно провод ПВ-1 представляет собой одну жилу, состоящую из одного или нескольких проволок из мягкой меди, скрученных в пучок. Поверх жилы находится однослойная изоляция из поливинилхлоридного пластиката. При разделке кабеля изоляция должна свободно отделяться от медной жилы. Плохое отделение изоляции говорит о том, что кабель хранился в не надлежащих условиях и температурах, или давно вышел срок хранения кабеля. Жилы кабеля классифицируются по ГОСТ 22483 по классам:

• класс 1 - для сечений от 0,5 до 10 мм квадратных;
• класс 2 для сечений от 16 до 95 мм квадратных.

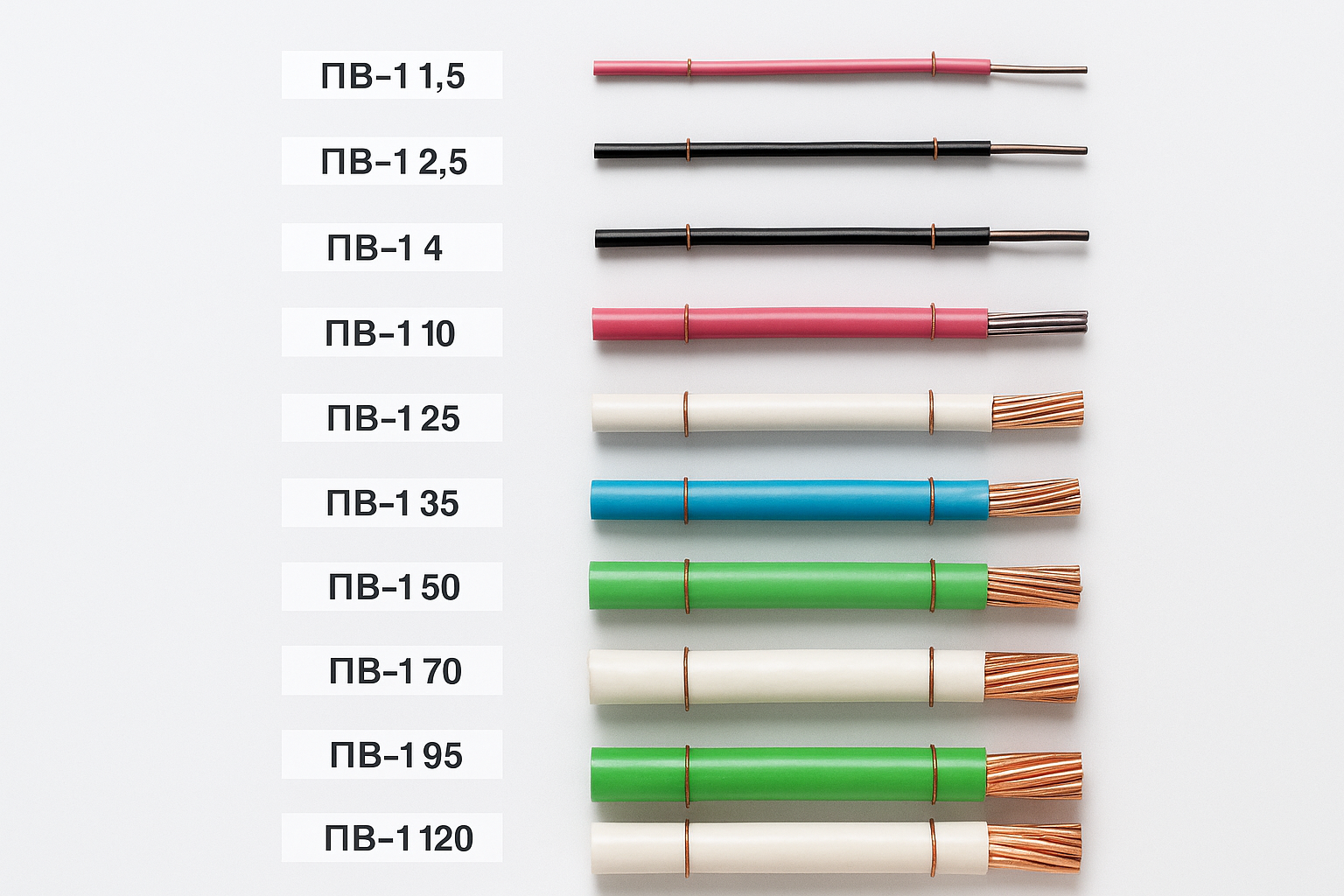

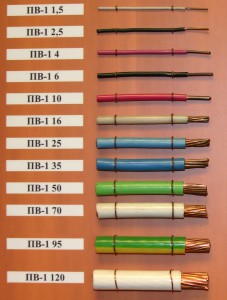

Номенклатура сечений жил кабеля в миллиметрах квадратных: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120. Изоляция кабеля ПВ-1, для сечений жилы до 6 миллиметров квадратных, выпускается желто – зеленого цвета. Для сечений жилы кабеля свыше 6 миллиметров квадратных цветовая гамма цветов изоляции достаточно обширна: начиная от белого и серого, - до черного. Всего 11 цветов. Кабель, предназначенный для заземления оборудования должен применяться с изоляцией жёлто-зелёного цвета.

Расшифровывается аббревиатура провода ПВ-1 следующим образом:

• буква П – провод;
• буква В - виниловая изоляция;
• цифра 1 - класс жилы.

Условия прокладки

Кабель ПВ-1 имеет разнообразное и обширное применение. И, в зависимости от мест и условий эксплуатации, он может быть проложен:

• в пустотных каналах строительных конструкций, монтажных коробах, лотках и трубах;
• в составе жгутов, находящихся внутри распределительных щитов, в электрических шкафах, а также пультах управления оборудованием;
• в строительных каналах и металлических трубах, на металлических или пластмассовых лотках и для монтажа осветительного оборудования;
• по земле в металлических или пластиковых трубах.

Без предварительного разогревания, прокладывать кабель можно при температуре не ниже минус 15 градусов Цельсия. Радиусы изгиба кабеля - не меньше 10 наружных диаметров. При прокладке следует учитывать, чтобы в месте нахождения кабеля отсутствовала конденсация влаги на элементах конструкции.

Технические характеристики провода ПВ-1

• удельное электрическое сопротивление кабеля ПВ-1 при температуре 20 градусах Цельсия, должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление поверхностной изоляции при этой же температуре:
• при приемке после изготовления и доставки до места назначения– не менее 1000 кОм/км;
• во время эксплуатации и периода хранения кабеля– не менее 10 кОм/км.

Кабель ПВ-1 выпускается стойким к механическим ударам многократного действия, при этом пиковое ускорение при ударе может достигать 1500 m/c², при времени воздействия от 1 до 5 миллисекунд.

Условия эксплуатации провода ПВ-1:

Использование провода ПВ-1 допускается при температуре окружающей среды до минус 50 градусов Цельсия и при относительной влажности воздуха - до 100 процентов при окружающей температуре воздуха - до +35 градусов Цельсия. При использовании кабеля  допускается длительная температура разогрева жил - не более 70 градусов. Срок службы кабеля при нормальных условиях использования определяется сроком не менее 15 лет, а гарантия на кабель – 24 месяца со времени поставки. Провод ПВ-1 выпускается строительной длиной не менее 100 метров. По предварительной договоренности возможна поставка кабеля меньшей длины, но не менее 20 метров и в количестве не более 10 процентов от общего количества заказа.
