Описание и технические характеристики провода ПВ-3

Провод (кабель) ПВ-3 – один из самых распространенных, применяемых в промышленности и быту. Его повышенная гибкость и стойкость к самым различным механическим воздействиям и биологическим влияниям, которые приводят к разрушению изоляции, разрывам токопроводящих жил и, как следствие, к коротким замыканиям, снискали ему такую популярность. Все это в итоге сказывается на работе электрооборудования и электроустановок. Область применения провода ПВ-3 достаточно обширна в промышленности и сельском хозяйстве. Кабель применяют, когда производится монтажные и пусконаладочные работы в оборудовании и установках, работающих на электрическом токе в сетях с напряжением до 450В и частотой эл. тока до 400Гц. Если использование кабеля происходит при постоянном токе, то напряжение ограничено одной тысячью вольт.

Высокая гибкость кабеля является большим преимуществом при прокладке и использовании его в осветительных сетях, как в промышленности, так и в быту. При перегреве или пожаре изоляция кабеля не горит, а самозатухает, а все благодаря особому составу ингредиентов оболочки. Этот состав предохраняет кабель и от плесневых грибков, и от вибраций. По климатическому исполнению, кабель выполнен в категории 2 исполнения ОМ и ХЛ.

Буквенное обозначение кабеля – ПВ, расшифровывается так:

• буква П – провод;
• буква В – изоляция из винила;
• цифра 3 – класс жилы (повышенная гибкость).

Конструкция кабеля ПВ-3

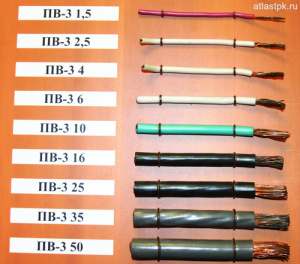

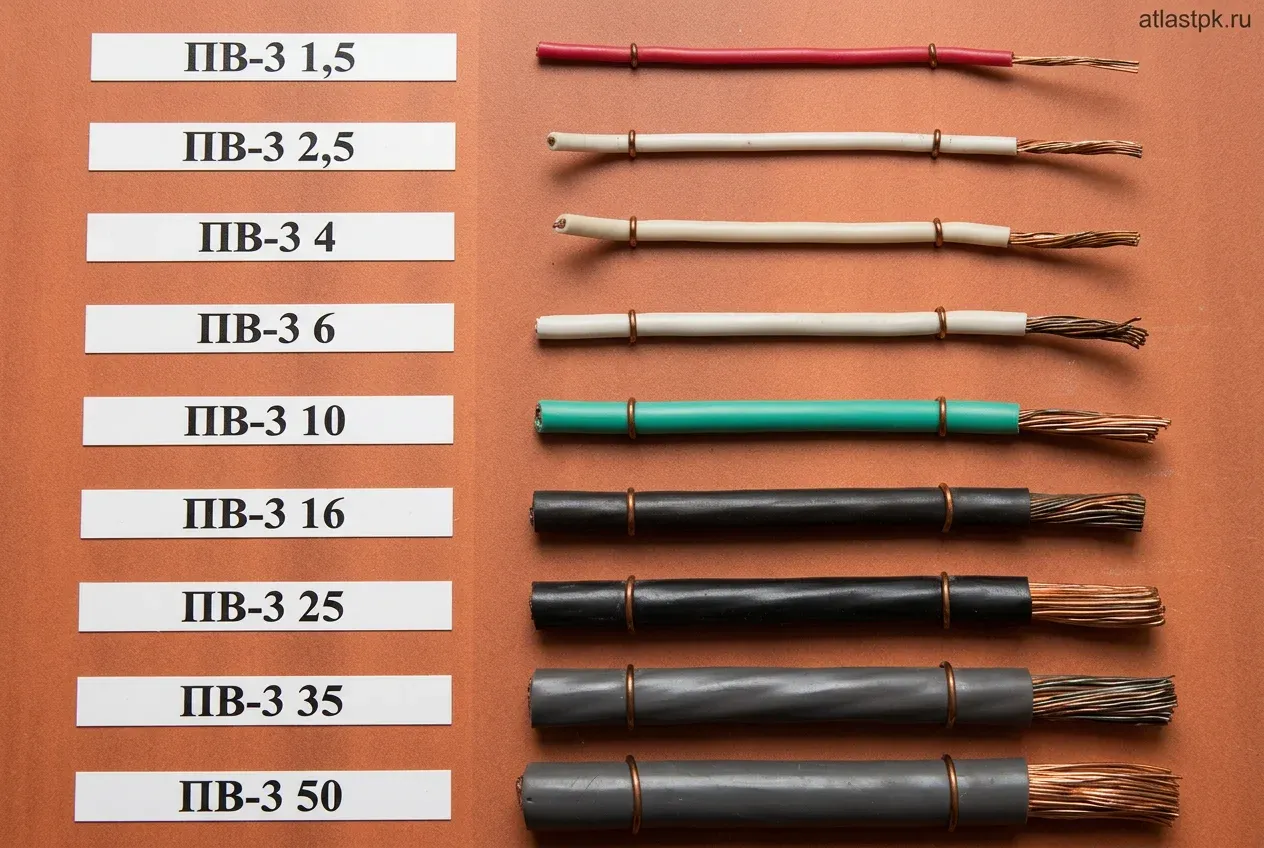

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы - №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Условия прокладки

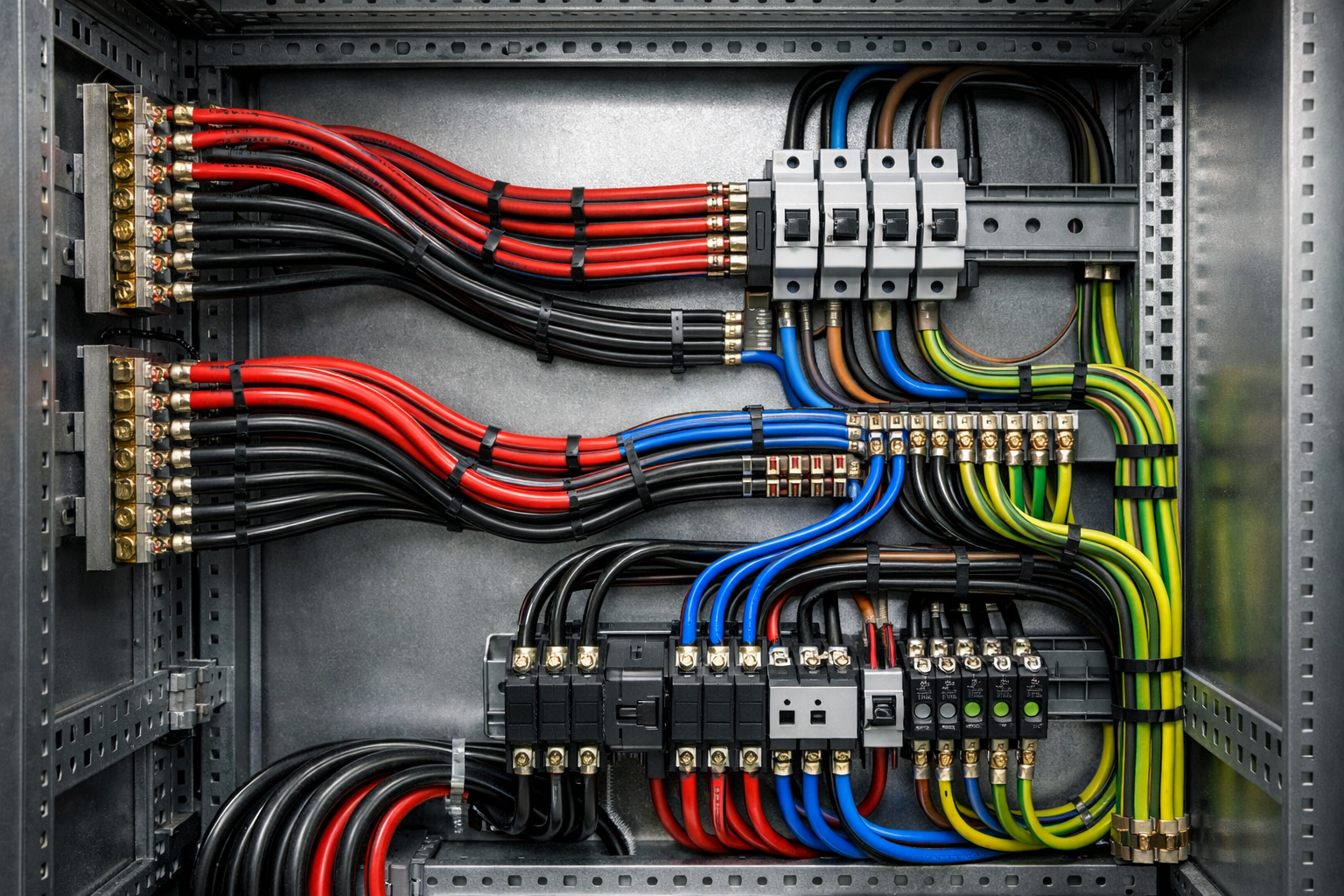

В промышленности, сельском хозяйстве и в быту возникают самые различные ситуации и конструкции, когда необходима повышенная гибкость кабеля.  В этом случае выбирают именно  ПВ-3. При необходимости прокладки в различных распределительных щитах, металлических шкафах и различных пультах, откуда происходит управление подключаемым оборудованием, станками и пр. используют всевозможные строительные конструкции, лотки, трубы из металла или пластмассы, монтажные короба или лотки в осветительных цепях; бетонные, металлические, пластмассовые короба, лотки или трубы, расположенные на земле. При прокладке кабеля ПВ-3 в среде с  температурой ниже минус 15 град. Цельсия, кабель обязательно необходимо прогревать, чтобы избежать его механического повреждения, особенно в местах изгиба. При нормальной температуре окружающей среды радиус изгиба кабеля не должен быть меньше пяти наружных его диаметров. Места прокладки кабеля ПВ-3 должны быть защищены от возможной конденсации или поступления влаги.

Технические характеристики провода ПВ-3

При температуре окружающей среды удельное электрическое сопротивление жилы кабеля не может быть больше 0,01724 Ом·мм2/м. Верхняя оболочка кабеля при эксплуатации кабеля и при его хранении должна быть не меньше 10 кОм/км. А во время приемки кабеля и его поставки - не меньше 1000 кОм/км; При изготовлении кабеля ПВ-3 учитывается и то, что кабель может подвергаться ударам механического свойства, а максимальное ускорение (его пик), может быть до 1500 m/c²  , в течение до 5 миллисекунд.

Условия допустимой эксплуатации кабеля ПВ-3

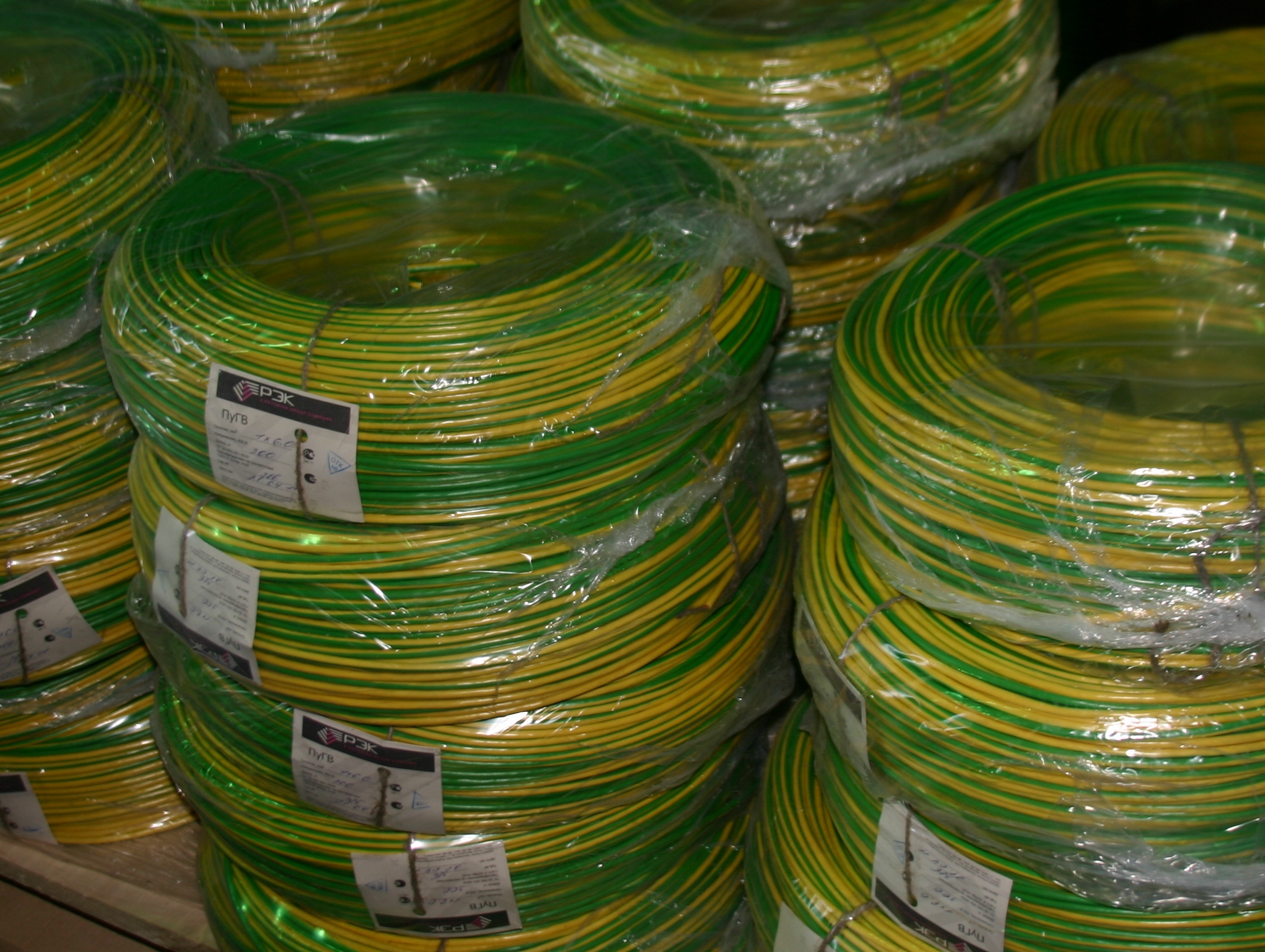

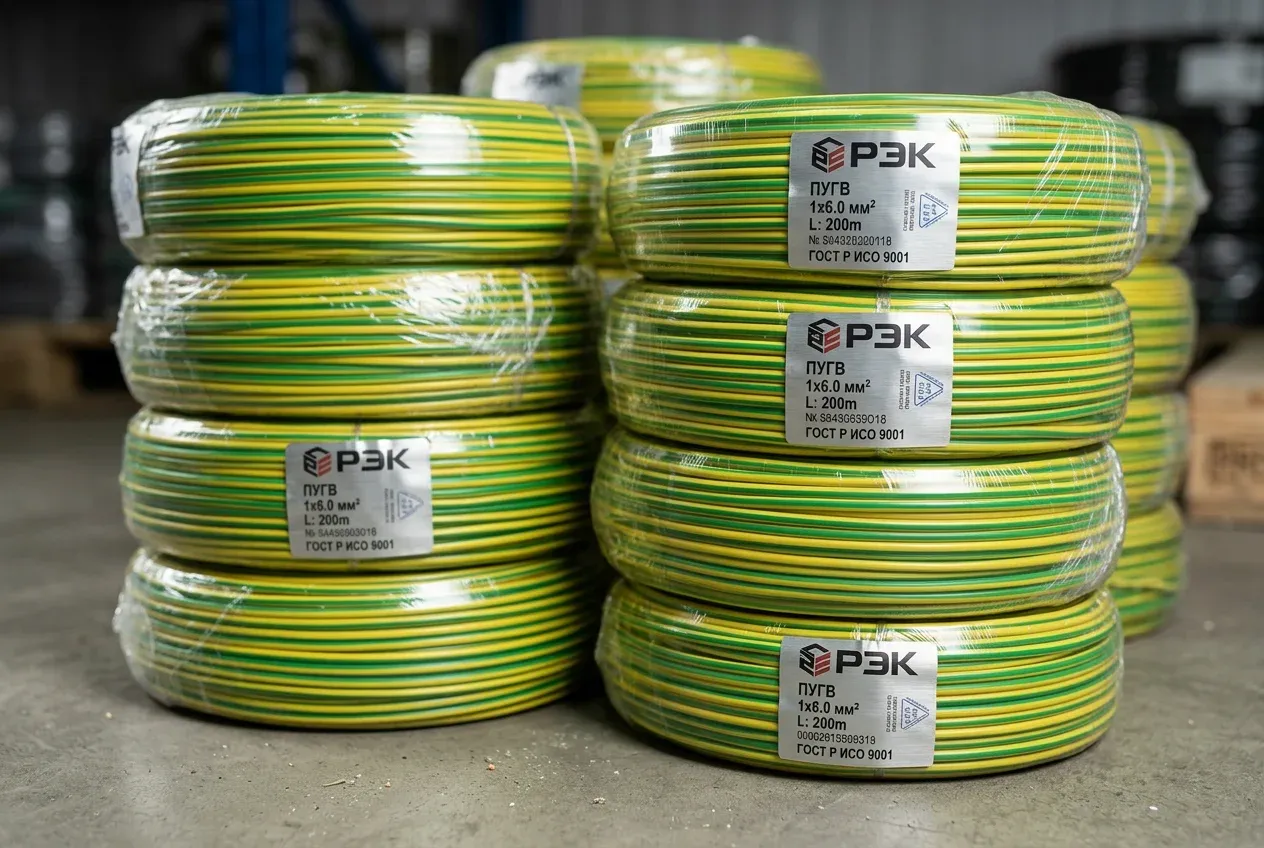

Нормальная работа кабеля ПВ-3 гарантируется, если температура среды, в которой находится кабель, находится в пределах от плюс 50 град. Цельсия, до отрицательной температуры в размере минус 50 град. Цельсия. При этом, допустимая максимальная температура нагревания жилы кабеля не должна превышать плюс 70 град. Цельсия. Это достигается правильным соотношением поперечного сечения жил кабеля и подключенной на выходе нагрузкой соответствующей мощности. При правильной эксплуатации в условиях окружающей среды, оговоренной выше, провод ПВ-3 служит не менее 15 лет, а гарантия на него определена в 24 месяца. Провод ПВ-3 желто-зеленый
