Традиционные неизолированные алюминиевые и сталеалюминиевые провода, длительное время используемые для монтажа ЛЭП и наружных электрических сетей, на сегодняшний день практически вытеснены проводами –
СИП (самонесущий изолированный провод).
Основными преимуществами провода СИП являются его следующие качества:
1. Провод СИП безопасен, потому что его проводники защищены изоляцией – отсутствует риск поражения электрическим током для неосторожных людей, а также для птиц и животных. 2. По причине наличия той же изоляции для провода СИП не страшен перехлест проводов во время порывов ветра: это не приведет к короткому замыканию и повреждению проводников. 3. В отношении СИПа большинство требований при монтаже ЛЭП являются менее строгими: допустимая высота линии над землей снижается до 4-х метров вместо 6-ти метров для неизолированных проводов; снижаются допустимые расстояния до строительных конструкций и инженерных коммуникаций вплоть до того, что при использовании специальной арматуры СИП можно монтировать непосредственно по стенам и прочим конструкциям. 4. СИП эффективно переносит воздействие ветровых и прочих механических нагрузок, что позволяет увеличить расстояние (пролет) между соседними опорами. 5. Изоляция СИП оказывает противодействие обледенению и возникновению дополнительных нагрузок в зимнее время. 6. Относительно низкое реактивное сопротивление, снижающие потери напряжения в линии. 7. Простота монтажа и ремонта линии СИП, достижимая благодаря наличию на рынке широкого спектра специальной арматуры СИП, позволяющей, в частности, выполнять ответвления без зачистки жил. 8. Использование СИП для выполнения ЛЭП косвенно предотвращает хищения электрической энергии: на изолированный провод трудно набросить незаконную времянку.
Конструкция провода СИП

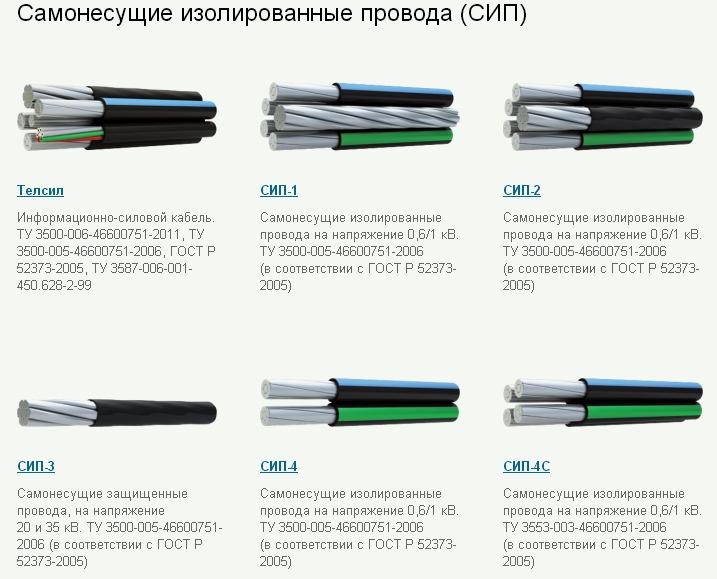

Разновидности провода СИП выпускаемые заводом Людиновокабель В общем случае СИП представляет собой фазные жилы из уплотненного электротехнического алюминия в изоляции из полиэтилена, а также несущую жилу из алюминиевого сплава или сталеалюминия в оболочке или без. Фазные жилы навиваются вокруг нулевой несущей, и линия электропередач приобретает максимальную компактность. Однако в некоторых модификациях СИП нулевая жила может отсутствовать. Сечение проводов СИП может варьироваться от 16-ти до 240-ка кв. мм. Структурные особенности этих проводов в маркировке указываются цифрой и, в некоторых случаях, буквой А, приводимыми после аббревиатуры СИП и перед количеством и сечением жил. Существуют такие модификации СИП: СИП 1 и СИП 1А – это провода с обязательным наличием несущей нулевой жилы. В проводах СИП 1 эта жила не имеет своей изоляции, а в проводах СИП 1А несущая нулевая жила заключена в оболочку из того же материала, что и изоляция основных жил (термопластичный светостабилизированный полиэтилен). Количество основных токопроводящих жил в этих проводах варьируется от 1 до 4 –х, а их изоляция рассчитана на напряжение до 1 кВ. Сечение токопроводящих жил находится в пределах от 16 до 120 кв. мм. Провода СИП 2 и СИП 2 А практически ничем не отличаются от проводов СИП 1 и СИП 1А. Единственное отличие – материал изоляции, которая выполнена из сшитого светостабилизированного полиэтилена, который обеспечивает проводу максимальную защиту от внешних воздействий. Провод СИП 3 отличается от прочих модификаций тем, что он имеет всего одну жилу со стальным сердечником и изоляцией из сшитого полиэтилена. Сечение СИП 3 изменяется от 35 до 240 кв. мм., а класс напряжения этого провода позволяет использовать его в сетях 10-35 кВ. Провода СИП 4 и СИП 5 не имеют несущей нулевой жилы. Число токопроводящих жил у них изменяется от 2-х до 4-х, а напряжение, на которое рассчитаны эти провода, составляет не более 1 кВ. Различие между СИП 4 и СИП 5 вновь состоит в материале изоляции жил: в СИП 4 – это термопластичный полиэтилен, а в СИП 5 – сшитый.
Какую модификацию провода СИП выбрать?
Поскольку в частных хозяйствах и подворьях практически исключены сети с напряжением более 1 кВ, то для выполнения ответвлений от ВЛ к дому и для наружного монтажа на территории хозяйства подходят все модификации СИП, кроме СИП 3. Количество жил следует выбирать, исходя из фазности сети, а их сечение – исходя из нагрузки в сети и допустимой плотности тока для алюминия. Однако для обеспечения максимальной надежности сети лучше остановить свой выбор на СИП 2А для выполнения ответвлений и СИП 5 для простого наружного монтажа по открытым конструкциям.
Арматура для СИП
Поскольку провод СИП – это очень специфичный провод, то для его монтажа выпускается большой ассортимент арматуры. Так, например, для выполнения ответвлений от магистральной линии предусмотрены специальные прокалывающие зажимы, не требующие зачистки магистрального провода в месте ответвления.

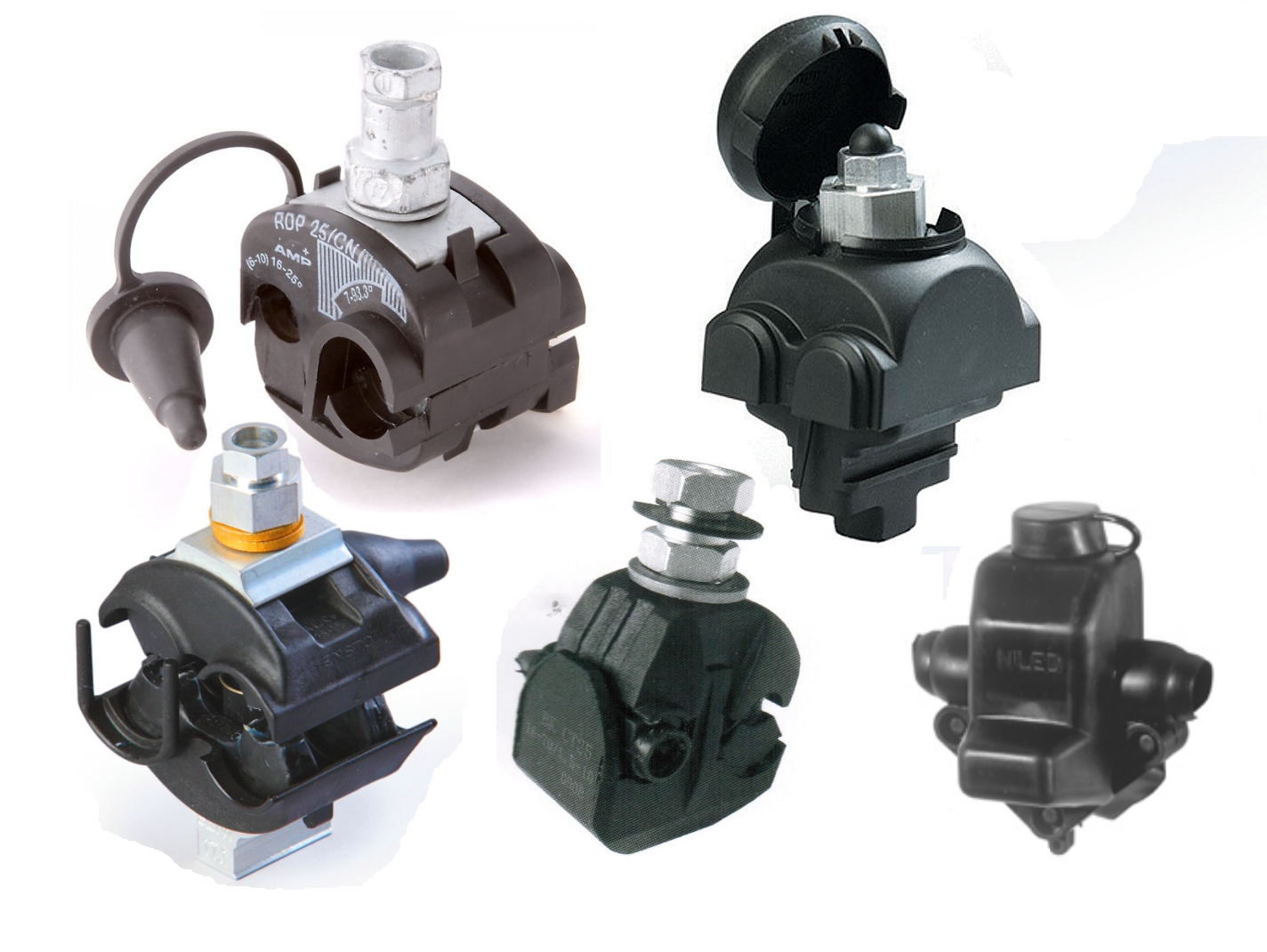

Прокалывающие зажимы для СИП Причем существуют модификации этих зажимов, рассчитанные не только на различное сечение СИП и провода ответвления, но и на различные условия эксплуатации и монтажа. Например, есть прорезиненный прокалывающий зажим с повышенной степенью защиты. Имеются в продаже прокалывающие зажимы для соединения СИП с изолированным зачищаемым проводником, с другим проводом СИП, с проводником без изоляции – А или АС. Для крепления СИП на конструкциях и опорах используются различные типы зажимов: анкерные – для крепления в конечных точках, промежуточные (поддерживающий) – для крепления на опорах, и фасадные – для монтажа по стенам. Большинство этих зажимов рассчитано на фиксацию нулевой несущей жилы. Каждый такой зажим комплектуется специальным подвесом. Для монтажа СИП без несущей жилы используются подвесы и кронштейны специальных конструкций.

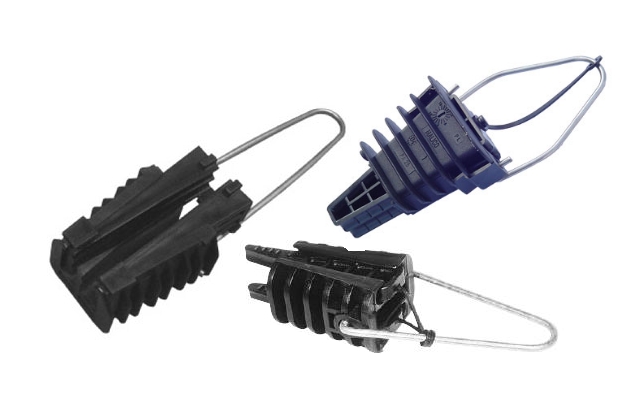

Анкерные зажимы для крепления провода СИП

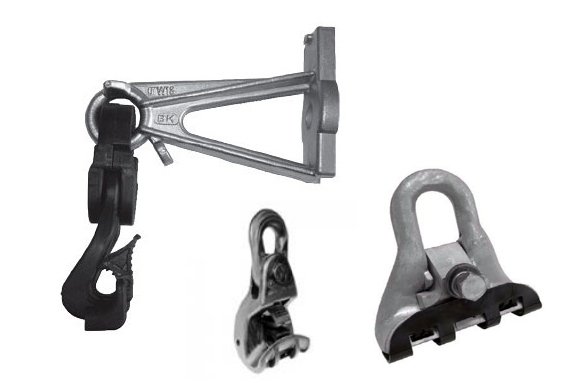

Поддерживающие промежуточные зажимы для провода СИП Для соединения СИП используются специальные герметичные гильзы, а для оконцевания – алюмомедные и болтовые наконечники с термоусаживаемыми трубками.

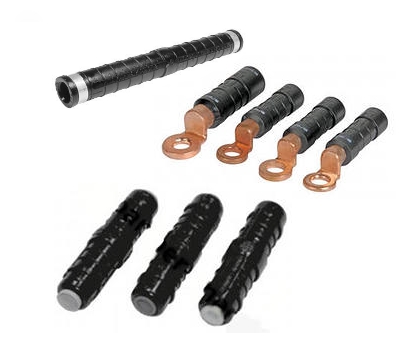

Гильзы и наконечники для соединения провода СИП
Кроме этого для изоляции концов ответвлений СИП выпускаются специальные изолирующие колпачки, а для ограничения перенапряжений в линии – разрядники, укомплектованные прокалывающим зажимом.
