Распределительный электрический щит

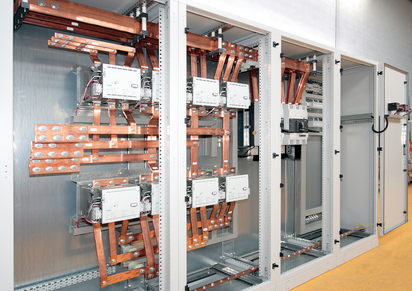

Коммутатор электрической мощности

Распределительный электрический щит предназначен для приема и дальнейшего распределения электрической энергии на несколько отдельных линий. Кроме того, распределительный щит комплектуется электрическими аппаратами, которые выполняют функции коммутации цепей и их защиты от аварийных режимов. В зависимости от типа и назначения, распределительный щит может комплектоваться различными электрическими аппаратами и устройствами.

Распределительные электрические щиты применяются практически повсеместно, начиная от электроустановок промышленных предприятий, заканчивая гражданскими сооружениями. Рассмотрим несколько примеров применения распределительных щитов и их конструктивные особенности.

Распределительные щиты в электроустановках

В электроустановках подстанций применяется несколько типов распределительных щитов, каждый из которых выполняет свои функции. Например, щит собственных нужд переменного тока (ЩСН) предназначен для распределения электрической энергии на несколько линий, питающих различные электроприемники, которые относятся к собственным нуждам подстанции. Среди них можно выделить: освещение, обогрев производственных помещений, приводов оборудования, вентиляция и обдув силовых трансформаторов, вентиляция помещений, зарядные устройства аккумуляторных батарей, электромагнитная блокировка приводов разъединителей и выкатных тележек КРУ (Н), питание приводов коммутационных аппаратов и т.д. В щите собственных нужд устанавливают следующие элементы:

рубильники;
автоматические выключатели;
измерительные приборы (амперметры, вольтметры);
приборы учета потребляемой электрической энергии;
ключи и кнопки управления коммутационными аппаратами и переключения режимов работы автоматических устройств;
контрольные и сигнальные лампы;
устройства релейной защиты и автоматики (защита от замыкания на землю, автоматическое включение резерва).

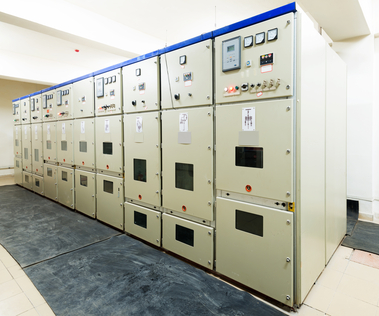

Щит собственных нужд переменного тока (ЩСН) Корпус ЩСН может выполняться из нескольких отдельных панелей. Электрические аппараты (автоматические выключатели, рубильники, трансформаторы тока, устройства РЗА) размещают внутри щита. Сигнальные лампы, переключающие устройства, кнопки и ключи управления, измерительные приборы и другие элементы оборудования, к которым необходимо иметь быстрый доступ, как правило, монтируют на лицевой панели (дверце) щита собственных нужд. Возможно также наличие на подстанции распределительного электрического щита, предназначенного для питания не только собственных нужд подстанции, но и отходящих линий 220/330В потребителей. Щиты данного типа несколько большего размера, так как рассчитаны на большее количество коммутационных аппаратов и других элементов оборудования. Питание распределительных щитов переменного тока, как правило, осуществляется от двух независимых источников – понижающих трансформаторов. В зависимости, от величины предполагаемой нагрузки, устанавливают трансформаторы мощностью от 100 кВА. Например, для питания собственных нужд подстанции достаточно трансформаторов мощностью 100-250 кВА. Если распределительный щит осуществляет питание других потребителей, то мощность трансформаторов может быть увеличена до 400-1000 кВА. Распределительный щит имеет секционированную систему. Каждая из секций питается от отдельного источника (трансформатора). Также предусматривается секционный выключатель, который предназначен для питания одной из секций ЩСН при ее обесточении. Следующий тип распределительного электрического щита на подстанции – это щит постоянного тока (ЩПТ). Данный щит устанавливают на подстанциях, где приводы коммутационных аппаратов и устройства релейной защиты и автоматики оборудования питаются от постоянного тока.

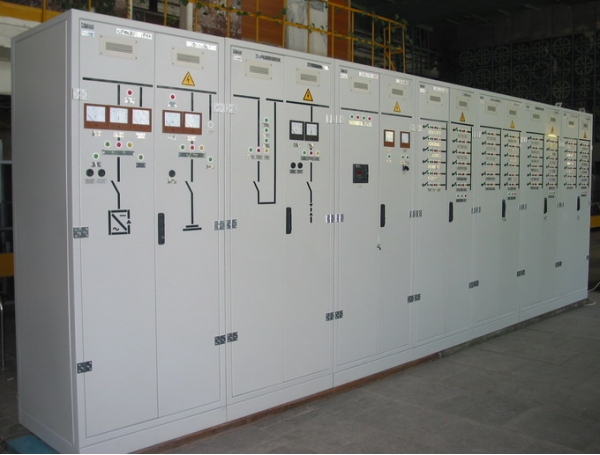

Щит постоянного тока (ЩПТ) Щит постоянного тока получает питание от источника постоянного тока (аккумуляторной батареи) и распределяет электроэнергию на несколько линий. Щит постоянного тока, как и ЩСН, комплектуется коммутационными и защитными аппаратами, устройствами РЗА, измерительными приборами и элементами управления аппаратами и режимами работы.

Распределительные электрические щиты в быту

Распределительный электрический щит – это неотъемлемая часть электропроводки любой квартиры или дома. Данный щит предназначен для приема электроэнергии и распределения ее на несколько линий электропроводки, питающих бытовые розетки и элементы осветительной аппаратуры. В распределительном электрическом щитке квартиры устанавливают автоматические выключатели, устройства защитного отключения и другие защитные и коммутационные аппараты. Для соединения и ответвления нескольких линий электропроводки в распределительных электрических щитках применяют клеммники различных типов.

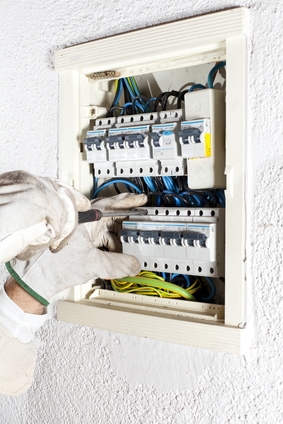

Квартирный распределительный электрический щит Как правило, прибор учета устанавливается в подъездном распределительном щитке. При необходимости установки прибора учета в квартире применяют учетно-распределительные электрические щиты. В частном доме может быть установлено несколько распределительных щитков. Например, основной учетно-распределительный щит, в котором установлен прибор учета и защитные аппараты, питающие распределительные щиты дома, гаража, бани и других сооружений, которые расположены на территории частного дома.

Распределительный щит на промышленном предприятии

Электроснабжение предприятия – это один из наиболее важных вопросов. Питание любого станка, конвейера, насоса, сварочного аппарата или другого элемента, расположенного на предприятии, осуществляется от распределительного электрического щитка. Распределительные щиты предприятий бывают различного конструктивного исполнения. Конструкция корпуса электрического щитка зависит от места предполагаемой установки и количества и типа аппаратов, которые будут в него монтированы.

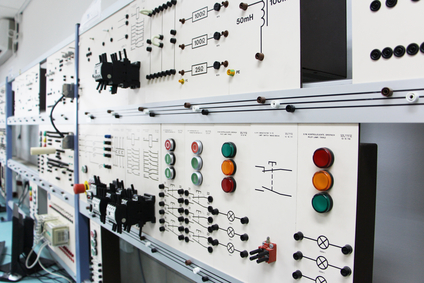

Электроснабжение предприятия Например, для монтажа элементов управления конвейером, можно выбрать корпус электрического щитка типа ЩМП с монтажной панелью. Внутри щитка, на монтажной панели устанавливается автоматический выключатель, тепловое реле, магнитный пускатель, клеммные колодки. На лицевой панели устанавливают кнопки управления, ключи для переключения режимов работы, сигнальные лампы, измерительные приборы
