Расшифровка марок коаксиальный РК кабелей
Коаксиальные кабели являются, пожалуй, одними из высоко востребуемых кабелей в бытовом секторе, однако даже профессионалы по системам видеонаблюдения или кабельному телевидению могут запутаться при выборе необходимой марки. Если человек захочет действительно разобраться в том, что он покупает, его поджидает множество противоречий и трудностей.
Во-первых, маркообразование кабелей в России отчасти заимствовано из западных стандартов, отчасти из советского ГОСТовского прошлого, а также разбавлено собственными наработками компаний производителей. Из-за этого приходится тратить уйму времени на сопоставление характеристик кабеля, его конструкции и параметров передачи сигнала. Отсюда вытекает ещё одна проблема – недостаточность информации, которую предоставляют многие продавцы на своих сайтах и в каталогах. Зачастую клиенту могут не предоставить информацию по материалу оболочки, не говоря о плотности оплетки и уж тем более данных по затуханию сигнала.

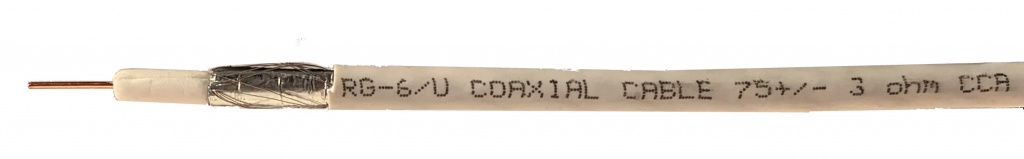

Во-вторых, кабели под зарубежные стандарты производятся довольно широко и сам стандарт довольно сильно размылся. Так, уже существуют биметаллические вариации популярного RG-6 или RG-11. Это значит, что центральная омедненная жила сделана из алюминия (CCA – copper-clad-aluminum) или стали (CCS – copper-clad-steel) и покрыта слоем меди. Такая конструкция действительно имеет место на существование, но она работает только на высоких частотах, когда сигнал передается не по всей центральной жиле, а только по наружному её слою и внешнему проводнику (skin effect). И конечно основное преимущество такого кабеля – низкая стоимость.
Однако использовать его на низких частотах (как например, в системах видеонаблюдения) однозначно нельзя – сигнал передается с серьёзными помехами и только на небольшие расстояния. Ещё одним минусом омеднённых кабелей является их хрупкость. Если кабель несколько раз согнуть, то это неминуемо приведет к разрывам слоя меди, потери в качестве соединения и необходимости повторной прокладки.
В-третьих, кабели радиочастотные производятся с различным волновым сопротивлением. Например, с волновым сопротивлением 75 Ом для телевидения и видеонаблюдения, а также 50 Ом для радиосвязи и другой аппаратуры, работающей на высоких частотах до 6 ГГц. Помимо этого существуют коаксиальные кабели с показателем волнового сопротивления 37,5 или 100 Ом, однако подобные кабели не так широко распространены на рынке и имеют крайне специфическую сферу применения.

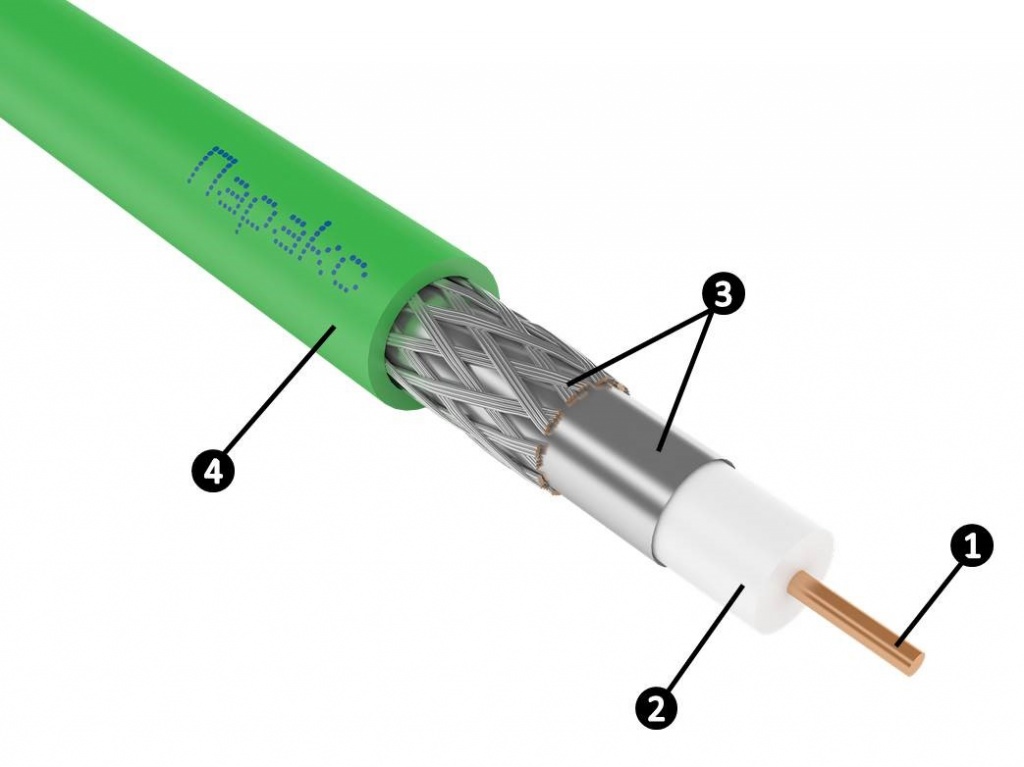

Чтобы лучше понять марку коаксиального кабеля РК, необходимо разобраться с конструкцией радиочастотного кабеля. На картинке показан кабель, где цифрами указаны следующие элементы, в буквами варианты их исполнения
- Токопроводящая жила:
- медная однопроволочная
- медная многопроволочная
- Изоляция:
- сплошной полиэтилен
- вспененный полиэтилен
- Экран:
- Медная оплетка
- Медная луженая оплетка
- Медная фольга и медная оплетка
- Алюминиевая фольга и медная луженая оплетка
- Оболочка:
- ПВХ пластикат (белая)
- Светостабилизированный полиэтилен для внешней прокладки (черная)
- ПВХ пластикат пониженной пожарной опасности нг(А)-LS (серая)
- Безгалогенная композиция нг(А)-HF (оранжевая)
- Низкотоксичный ПВХ пластикат пониженной пожарной опасности нг(А)-LSLTx (зеленая)
- Износостойкий термопластичный полиуретан (черная)

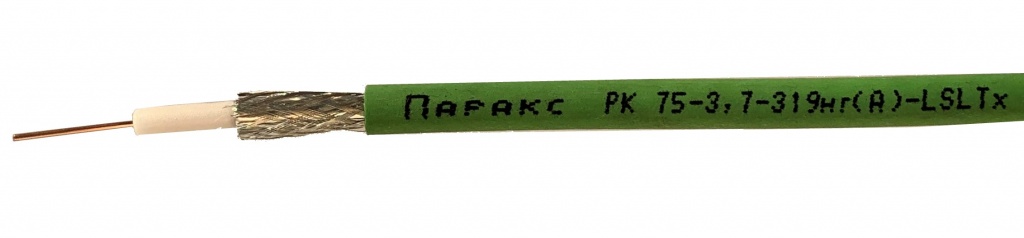

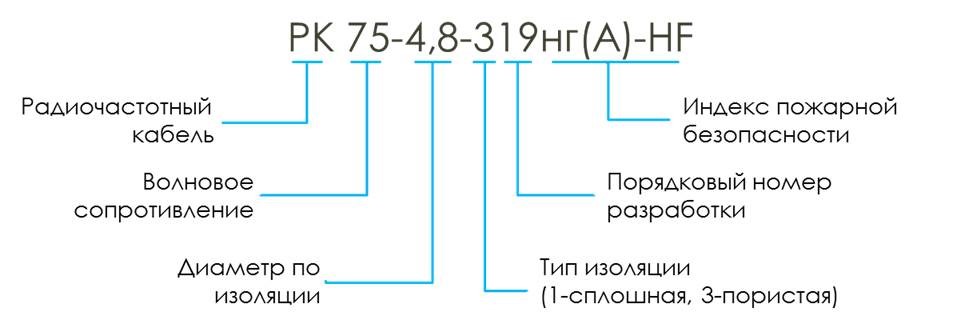

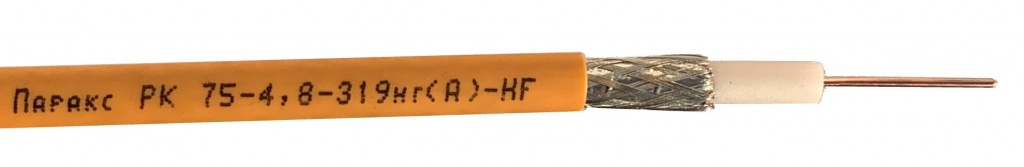

Разобравшись со всеми, характеристиками, особенностями применения и конструкции, предлагаем вам простой и наглядный пример разбора марки радиочастотного кабеля на примере кабеля из ассортимента кабельного завода Паритета. Стоит лишь добавить, что порядковый номер разработки – это номер, который присваивается на заводе изготовителе и каждый волен распоряжаться им сам. У нас на заводе под одним порядковым номером вы найдете кабели схожие по типу экрана и конструкции жилы. Например, кабели РК 75-3,7-319 нг(А)-HF, РК 75-4,8-319 и РК 75-4,8-319 нг(А)-LSLTx имеют одинаковый класс экранирования, а внутренний проводник состоит из единственной жилы.
