Скачки и повышенное напряжение в бытовой сети — одна из самых частых причин поломки техники. Приборы нормально работают, только пока напряжение остаётся в допустимых пределах. Разберём, как защитить технику в квартире или доме и какие бывают бытовые реле напряжения: однофазные, трёхфазные и в розетку.
Содержание:
- Реле или стабилизатор
- Однофазное реле напряжения
- Реле напряжения с функцией УЗО
- Трёхфазное реле напряжения
- Реле напряжения в розетку
- Какое реле выбрать
Реле или стабилизатор
Способ защиты зависит от того, какое напряжение в сети:
- напряжение постоянно завышено или занижено — нужен стабилизатор напряжения, который приводит его к норме;
- напряжение в норме, но бывают скачки и аварии — достаточно реле напряжения. Оно отключает питание, когда напряжение выходит за заданные пределы, и снова включает его, когда напряжение возвращается в норму.
Реле напряжения применяют в квартирах, частных домах, на дачах и в других бытовых зданиях.

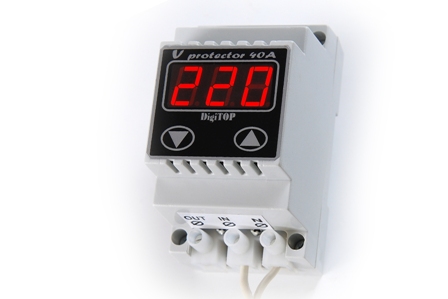

Однофазное реле напряжения

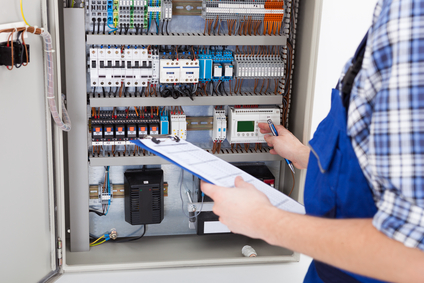

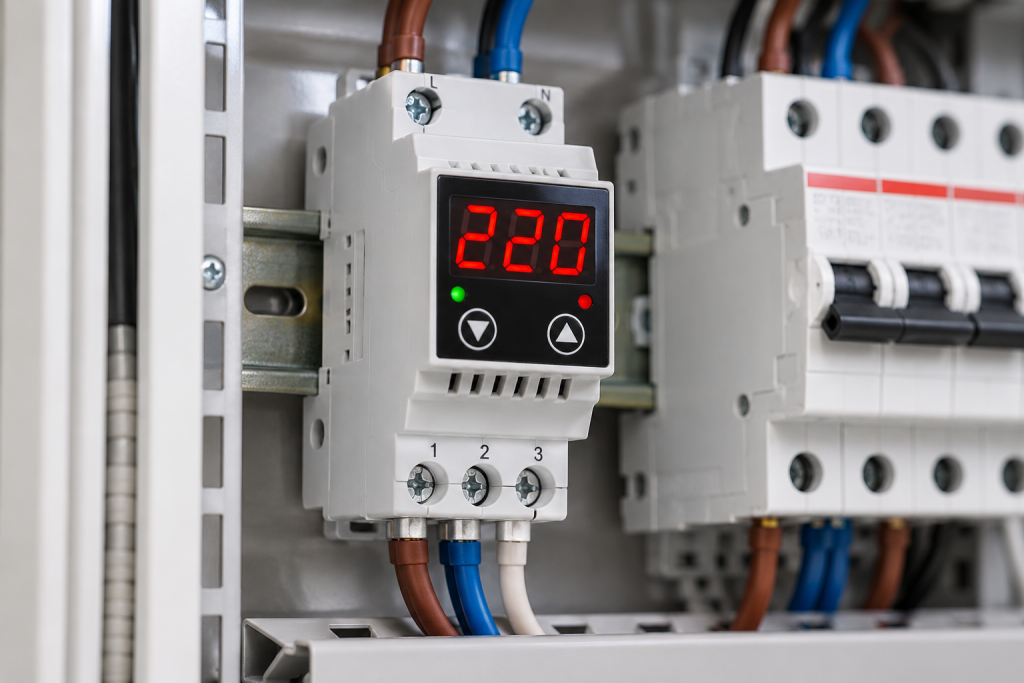

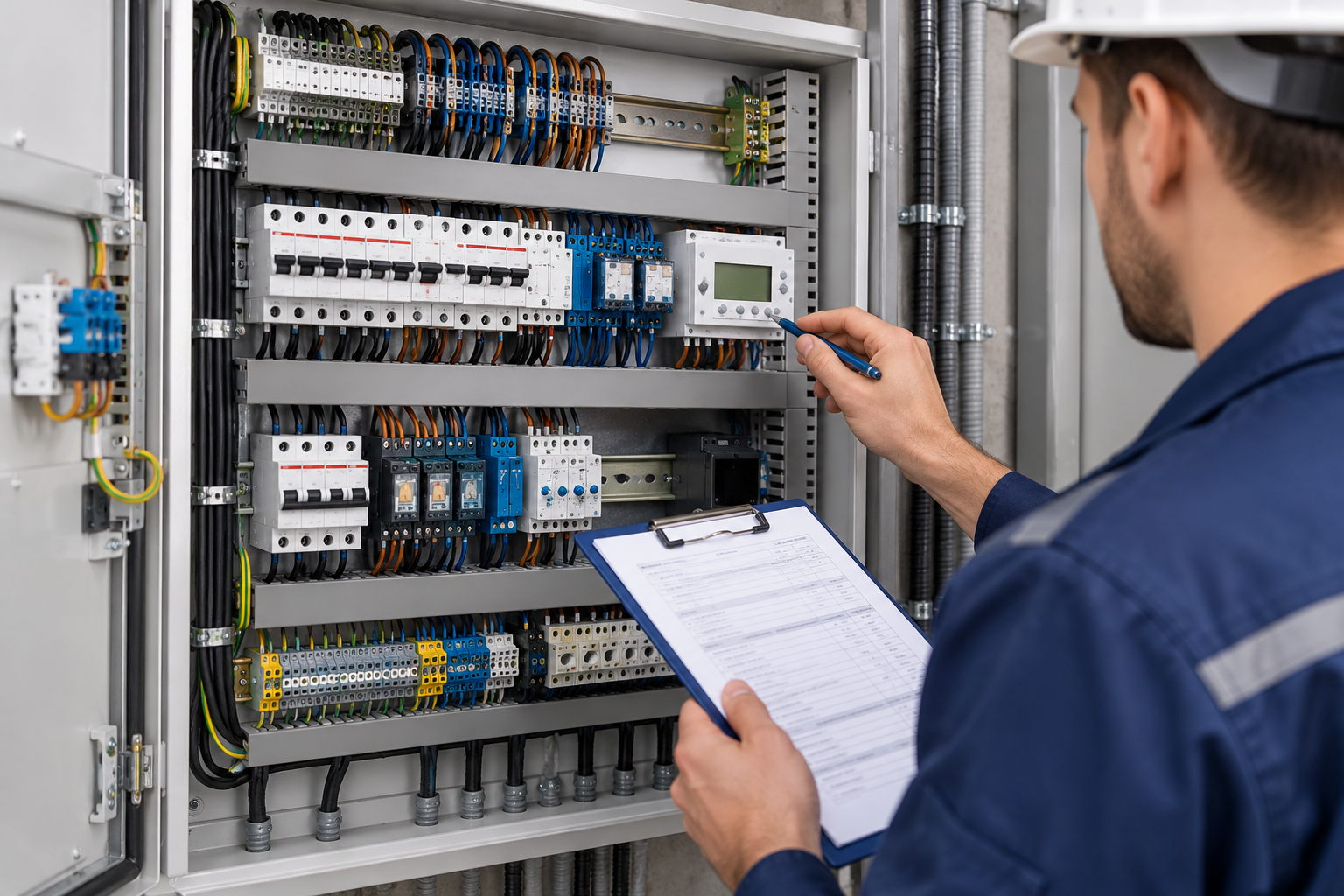

Чтобы защитить всю технику в квартире, модульное реле напряжения ставят в распределительный щит — на вводе, после вводного автомата. Если напряжение выходит за заданные пределы, реле обесточивает весь щит, а когда напряжение нормализуется, снова подаёт питание.
Номинальный ток реле выбирают не меньше номинала вводного автомата.
Реле напряжения с функцией УЗО
Есть комбинированные аппараты, которые совмещают реле напряжения и устройство защитного отключения (УЗО). Они популярны, потому что компактнее и дешевле, чем два отдельных аппарата, и занимают меньше места на DIN-рейке.

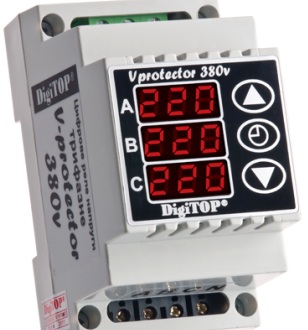

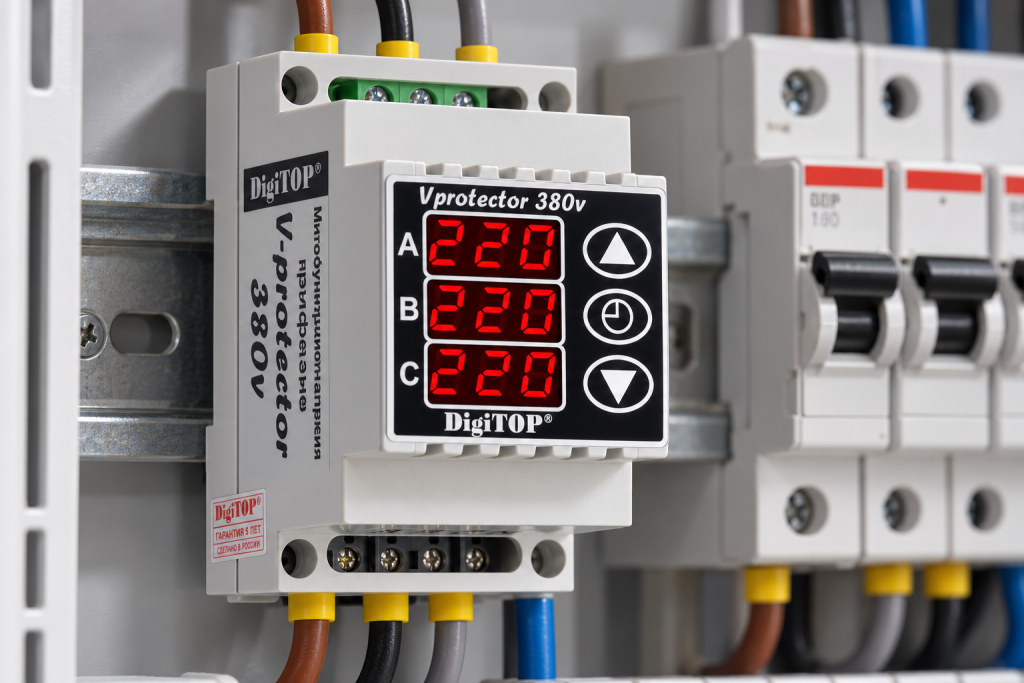

Трёхфазное реле напряжения
Трёхфазное реле контролирует напряжение во всех трёх фазах. Помимо выхода напряжения за пределы, оно обычно отслеживает обрыв фазы, перекос фаз и нарушение порядка чередования фаз. Такое реле нужно для трёхфазных потребителей — электродвигателей, насосов, котлов: при пропадании одной фазы оно отключает всю нагрузку.
Если в частный дом заведено три фазы, а потребители в основном однофазные, часто ставят три однофазных реле — по одному на каждую фазу. Тогда при аварии на одной фазе отключится только она, а остальные продолжат работать.

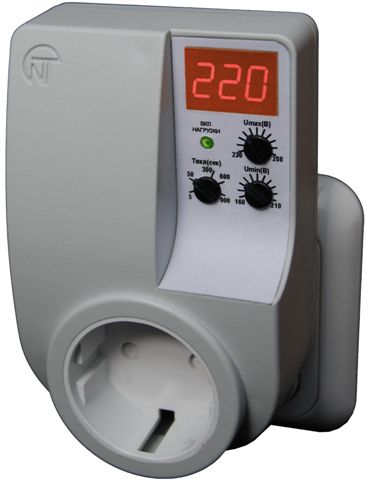

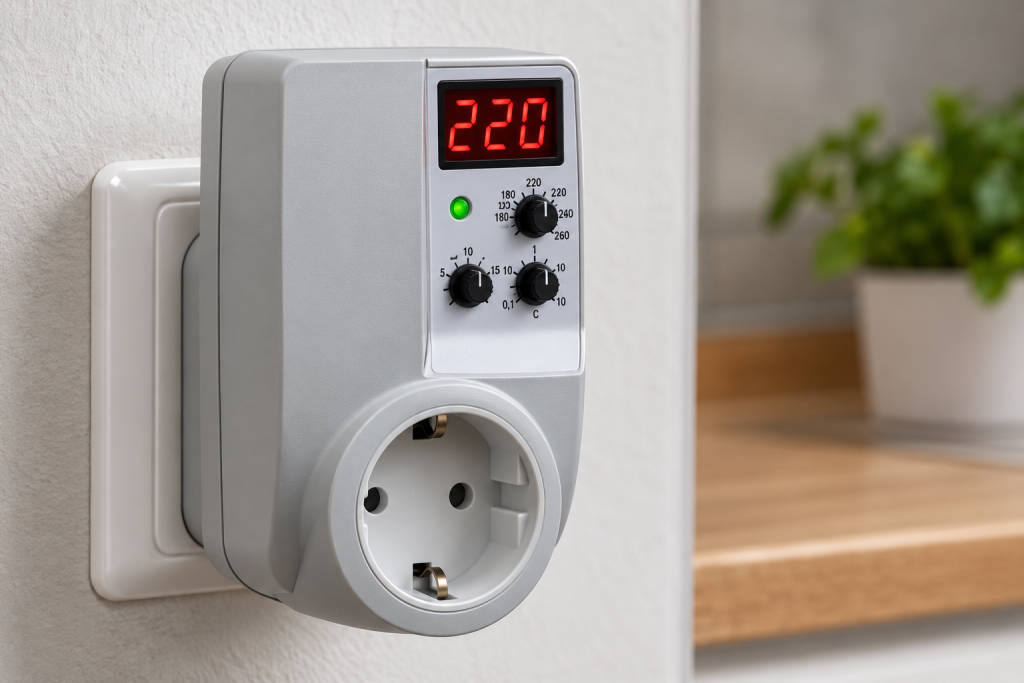

Реле напряжения в розетку
Если реле в щит поставить нельзя — например, в съёмной квартире, — подойдёт реле напряжения в розетку. Вмешиваться в проводку не нужно: реле включают в розетку, а в него — прибор, который нужно защитить.
Такие реле бывают двух видов:
- реле-адаптер — включается прямо в розетку, в него включают прибор или удлинитель. Подходит для холодильника, телевизора, стиральной машины;
- удлинитель с реле на 2–6 розеток — удобен для компьютера и сопутствующей техники: системного блока, монитора, принтера, акустики, роутера.
Какое реле выбрать
| Ситуация | Решение |
|---|---|
| Квартира с однофазным вводом | Однофазное модульное реле на вводе щита |
| Нужно сэкономить место в щите | Комбинированный аппарат «реле напряжения + УЗО» |
| Дом с трёхфазным вводом, трёхфазные потребители | Трёхфазное реле напряжения |
| Дом с трёхфазным вводом, однофазные потребители | Три однофазных реле — по одному на фазу |
| Нельзя вмешиваться в проводку, нужно защитить отдельные приборы | Реле в розетку или удлинитель с реле |
Важно: реле напряжения не защищает от импульсных грозовых и коммутационных перенапряжений — для этого в щите устанавливают устройство защиты от импульсных перенапряжений (УЗИП).
