Срок службы бытовой техники во многом зависит от качества электроснабжения, прежде всего от того, держится ли напряжение в сети в пределах нормы. Скачки, провалы и аварийные перенапряжения в домашней сети случаются часто и выводят приборы из строя. Защитить технику от них помогает реле напряжения. Разберём, как оно работает, чем отличается от стабилизатора и какое реле выбрать для квартиры или дома.
Содержание:
- Что такое реле напряжения
- Чем реле отличается от стабилизатора
- Типы реле напряжения
- Модульное реле на DIN-рейку
- Реле, встроенное в удлинитель
- Реле вилка-розетка
- Настройка и индикация
- Какое реле выбрать
Что такое реле напряжения
Реле напряжения — защитное устройство, которое автоматически отключает нагрузку, если напряжение выходит за установленный диапазон, и снова включает её, когда напряжение возвращается в норму.
Реле состоит из двух основных частей:
- блок контроля напряжения — микропроцессорный или электромеханический;
- силовой коммутатор (разъединитель нагрузки) — размыкает цепь под нагрузкой.
Микропроцессорные реле срабатывают быстрее и позволяют точно и плавно настраивать пороги срабатывания. Сегодня в быту применяют в основном их.
Чем реле отличается от стабилизатора
Это два разных устройства с разными задачами:
| Реле напряжения | Стабилизатор напряжения | |
|---|---|---|
| Что делает при отклонении напряжения | Отключает нагрузку | Выравнивает напряжение до номинала, питание не прерывается |
| Когда нужно | Для защиты от аварийных скачков: обрыв нуля, перекос фаз, авария на подстанции | Если напряжение в сети постоянно завышено или занижено |
| Размер и цена | Компактное, недорогое | Крупнее и дороже, мощность подбирают под нагрузку |
Если напряжение в сети стабильно выходит за норму, нужен стабилизатор: реле в такой сети будет просто постоянно отключать питание. Реле напряжения — это защита от аварийных режимов:
- обрыв нуля или фазы, в том числе на понижающей подстанции;
- сильный перекос нагрузки по фазам;
- длительные провалы и всплески напряжения.
Часто реле и стабилизатор ставят вместе: реле защищает и сам стабилизатор, и подключённую к нему технику.
Типы реле напряжения
По конструкции и месту установки реле бывают трёх типов:
| Тип | Где устанавливают | Что защищает |
|---|---|---|
| Модульное | В электрощит на DIN-рейку | Всю проводку квартиры или отдельные линии |
| Встроенное в удлинитель | Включается в розетку | Несколько приборов, подключённых к удлинителю |
| Вилка-розетка | Включается в розетку | Один прибор |

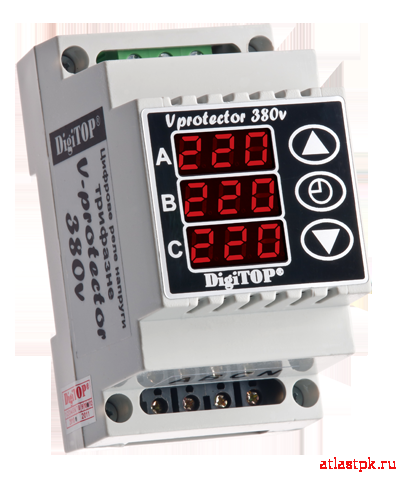

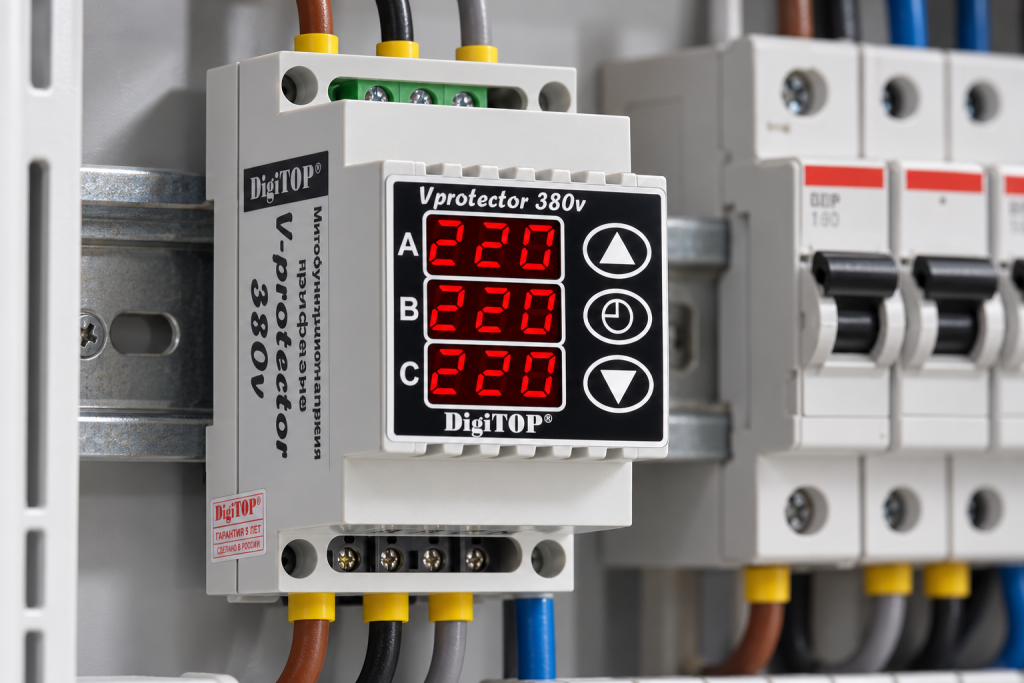

Модульное реле на DIN-рейку
Модульное реле устанавливают в распределительный щит. Его главное преимущество — им можно защитить и отдельные линии, и всю домашнюю проводку сразу.
Модульные реле, как правило, многофункциональны и совмещают:
- защиту от пониженного напряжения;
- защиту от повышенного напряжения;
- автоматическое повторное включение после восстановления напряжения;
- задержку включения и отключения.
Бытовые модульные реле рассчитаны на ток нагрузки до 40–63 А, чего хватает для типовой квартиры. Если нагрузка больше, реле управляет катушкой контактора, а нагрузку коммутирует уже контактор.
По числу фаз модульные реле бывают однофазными и трёхфазными — для однофазной и трёхфазной сети соответственно.

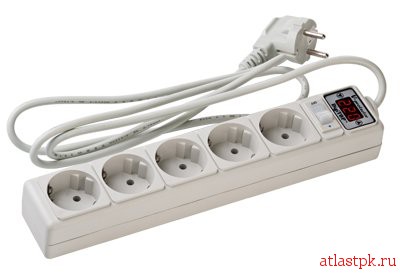

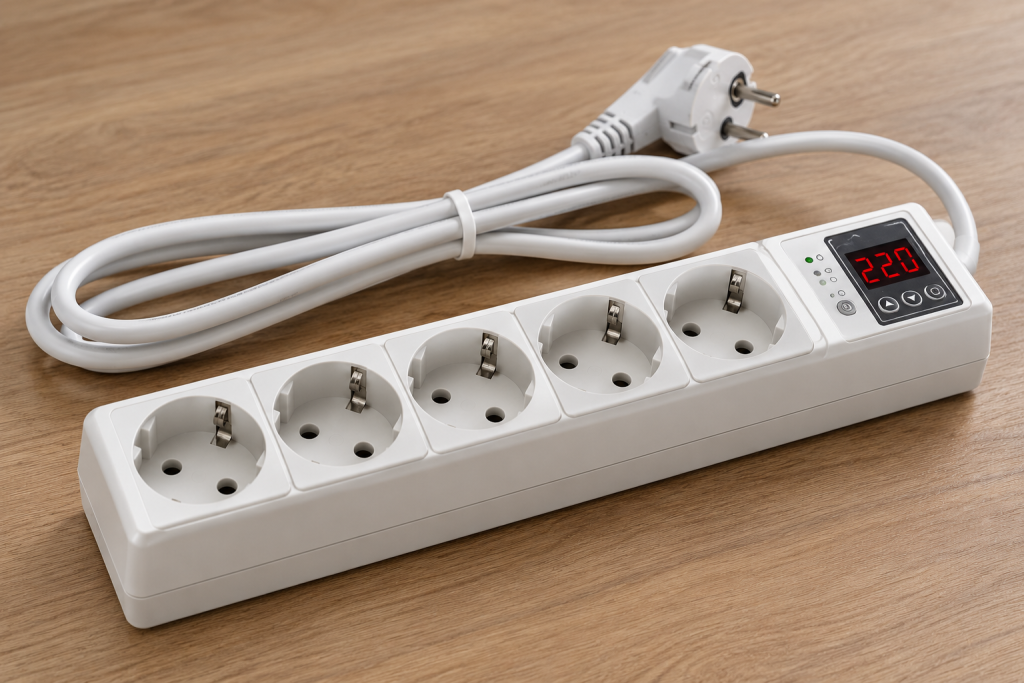

Реле, встроенное в удлинитель
Такое реле защищает сразу несколько приборов — по числу розеток удлинителя. Например, к нему можно подключить весь компьютерный комплект: системный блок, монитор, принтер и акустику.

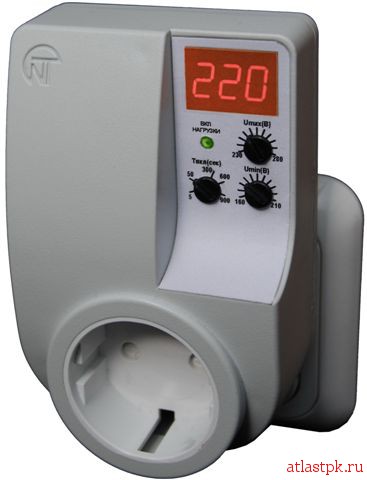

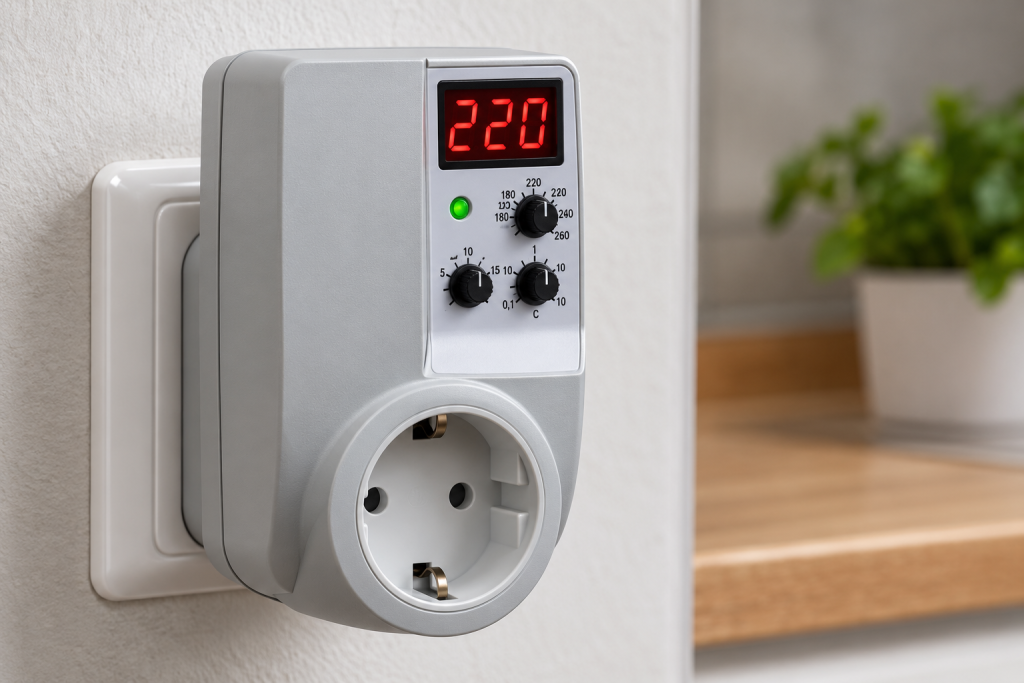

Реле вилка-розетка
Реле вилка-розетка рассчитано на одну вилку и защищает один прибор, например холодильник или телевизор. Через тройник или удлинитель к нему можно подключить и несколько приборов, если их суммарная мощность не превышает допустимую для реле.
Настройка и индикация
У реле любого типа на лицевой панели обычно есть:
- кнопки или регуляторы — для установки нижнего и верхнего порога напряжения и времени задержки;
- светодиоды — показывают режим работы реле;
- цифровой дисплей — показывает текущее напряжение в сети.

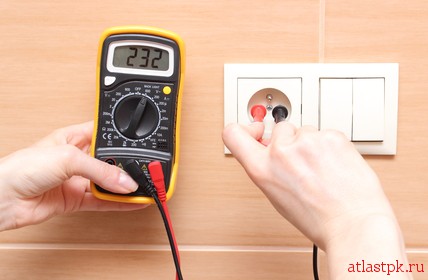

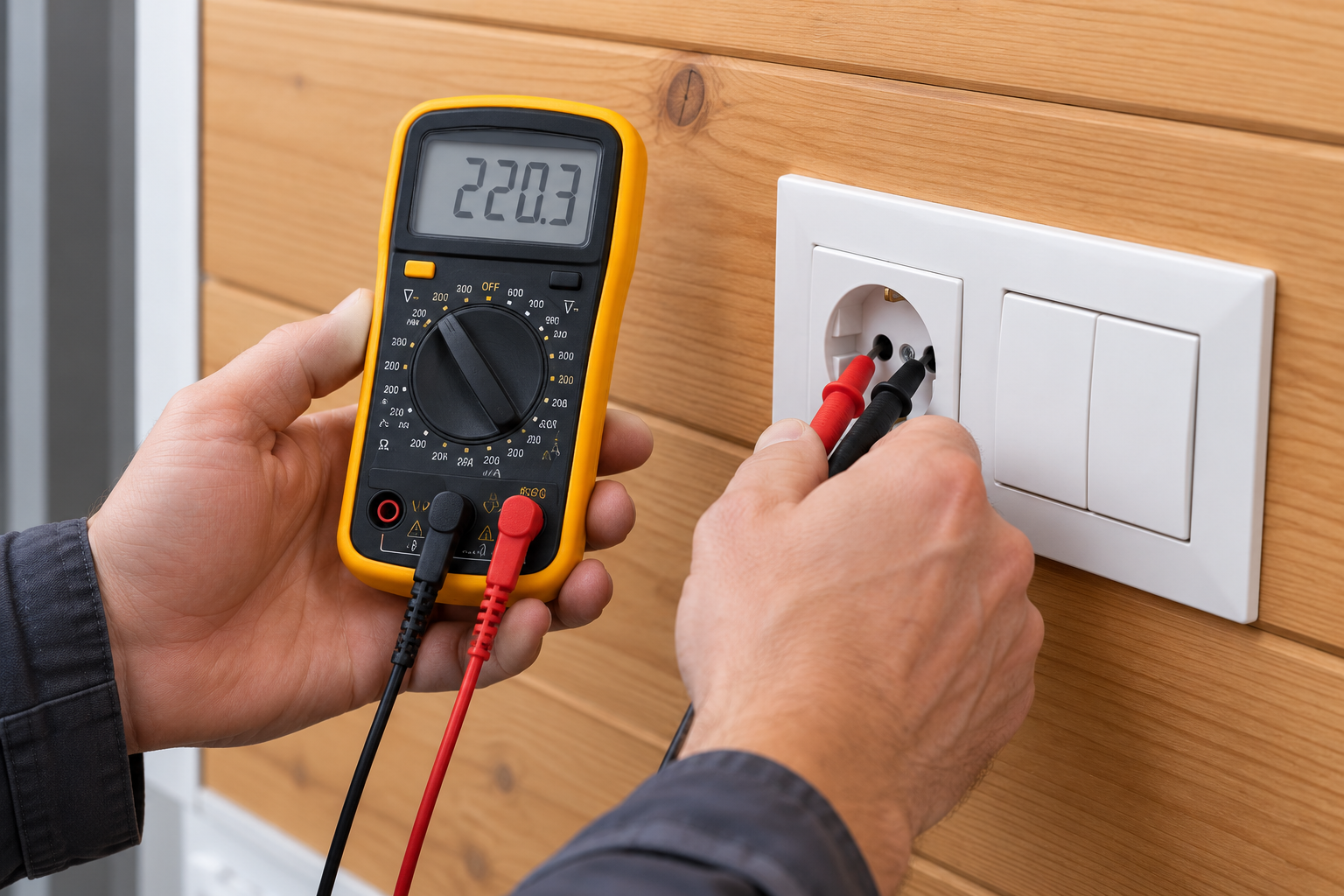

Номинальное напряжение бытовой сети — 230 В, допустимое отклонение по ГОСТ 32144-2013 — ±10%, то есть от 207 до 253 В. Пороги реле обычно выставляют немного шире этого диапазона, например 180–250 В. Время повторного включения задают с запасом — для холодильников и кондиционеров не меньше нескольких минут, чтобы компрессор не запускался сразу после скачка.
Какое реле выбрать
- Модульное реле в щите — оптимальный вариант. Реле на вводе в квартирный щит защищает сразу всю технику и проводку.
- Реле вилка-розетка или удлинитель с реле — когда нет возможности ставить реле в щит или нужно дополнительно защитить самые чувствительные приборы: холодильник, телевизор, аудио- и видеотехнику, компьютер.
Важно: реле напряжения не защищает от импульсных грозовых и коммутационных перенапряжений — для этого в щите устанавливают устройство защиты от импульсных перенапряжений (УЗИП). Не заменяет реле и автоматический выключатель или УЗО: они защищают от перегрузки, короткого замыкания и утечки тока.
Подробнее о стабилизаторах читайте в статье о выборе стабилизатора напряжения. Реле напряжения, автоматические выключатели и другое оборудование для электрощитов вы можете подобрать в каталоге компании «Атлас».
