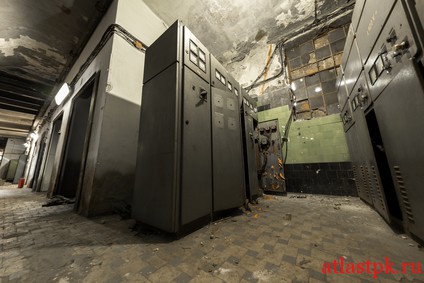

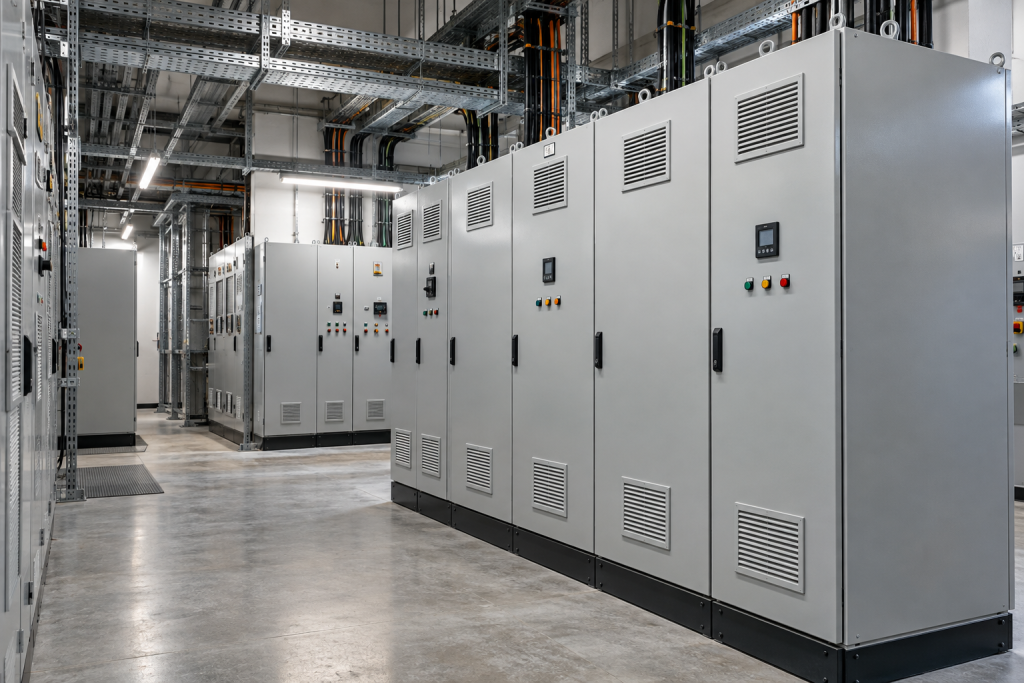

Щит переменного тока, или щит собственных нужд (ЩСН), распределяет электроэнергию по линиям, которые питают потребителей собственных нужд подстанции. Разберём, кого питает ЩСН, откуда он получает питание, какие аппараты и приборы в нём установлены и какие защиты предусматривают.
Содержание:
- Потребители собственных нужд
- Источники питания
- Вводные и секционные автоматы, АВР
- Измерительные приборы и сигнализация
- Учёт электроэнергии
- Защиты ЩСН
Потребители собственных нужд
От ЩСН питаются:
- обогрев помещений и приводов выключателей;
- внутреннее и наружное освещение;
- бытовые розетки, розетки, станки и оборудование мастерской;
- зарядные устройства аккумуляторной батареи и дистиллятор для приготовления воды для неё;
- приточно-вытяжная вентиляция;
- обдув, насосы систем охлаждения и устройства РПН силовых трансформаторов;
- цепи переменного тока устройств релейной защиты, автоматики и управления оборудованием распределительных устройств.
Кроме того, ЩСН может питать сторонних потребителей 0,4 кВ рядом с подстанцией. Например, подстанция на территории промышленного предприятия снабжает энергией высоковольтное оборудование 6 кВ и оборудование 0,4 кВ, в том числе для нужд самого предприятия.
Источники питания
Для надёжного электроснабжения ЩСН питается от двух независимых источников — трансформаторов собственных нужд (ТСН). Номинальное напряжение на сборных шинах — 220/380 В.
| Кого питает щит | Типичная мощность ТСН |
|---|---|
| Только собственные нужды подстанции | до 250 кВА |
| Собственные нужды и сторонние потребители 0,4 кВ | больше — в зависимости от нагрузки, например 630 кВА |
Встречаются и ЩСН с тремя секциями и, соответственно, тремя независимыми источниками питания.
Вводные и секционные автоматы, АВР

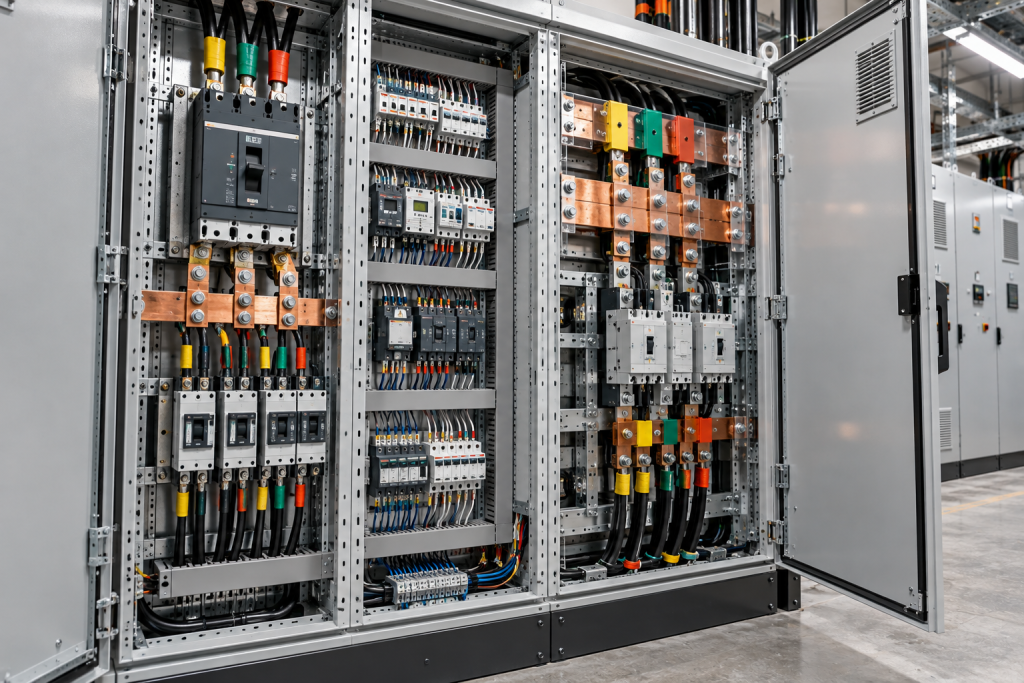

Основная задача ЩСН — распределять электроэнергию по линиям и защищать их от аварийных режимов.
Вводные автоматы
На вводах щита устанавливают автоматические выключатели. Они защищают питающие трансформаторы от перегрузки и коротких замыканий и служат резервной защитой для автоматов отходящих линий.
Секционный автомат и АВР
Между секциями, как правило, ставят секционный автоматический выключатель. Если потребителям нужно бесперебойное питание, его оснащают устройством автоматического включения резерва (АВР). При обесточении одной из секций АВР включает секционный выключатель, предварительно проверив:
- что на другой секции есть напряжение;
- что на обесточенной секции нет повреждения, в частности замыкания на землю.
Измерительные приборы и сигнализация
Вольтметры и амперметры
- Вольтметры на каждой секции контролируют напряжение на шинах по фазам.
- Амперметры показывают ток нагрузки. Если щит питает только собственные нужды, их ставят на вводах секций. Если он питает и сторонних (промышленных, жилых) потребителей — на каждой отходящей линии, чтобы контролировать нагрузку.
Сигнальные лампы и блок-контакты
Положение коммутационных аппаратов — автоматов и рубильников — показывают сигнальные лампы. Они работают через блок-контакты, установленные в паре с аппаратами. Блок-контакты также позволяют организовать световую и звуковую сигнализацию для персонала при автоматическом отключении аппарата или аварийном режиме в сети.
Учёт электроэнергии
В ЩСН устанавливают приборы учёта электроэнергии: на вводах щита и, если нужно учитывать отпущенную энергию, на линиях сторонних потребителей.
Защиты ЩСН
В зависимости от типа щита в нём могут быть предусмотрены:
- защита от замыканий на землю — работает на сигнал или на отключение повреждённого участка;
- защита от перенапряжений;
- защита минимального напряжения;
- возможность питания от резервного генератора при полной потере напряжения на щите.
