Силовые разъемы

Силовые разъемы есть в номенклатуре всех производителей электротехнических изделий (раздел силовых разъемов в каталоге компании Атлас). Причина такой популярности заключается в том, что без этих разъемов немыслимо никакое электрохозяйство. На любой стройке, в каждом цехе и буквально в каждой квартире есть силовые цепи, по отношению к которым у пользователя такая позиция: необходимо иметь возможность разобрать/собрать в любой момент. Да и мало того, что разобрать, так и еще иметь возможность поменять электроприемник, не обесточивая при этом линию, не выключая автомат. Именно силовые разъемы позволяют достигнуть такой легкости сборки/разборки силовой цепи (если говорить простым языком, то подключение/отключение электрических приборов к электрической сети).

Силовые разъемы в быту

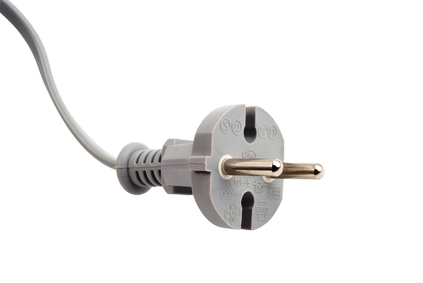

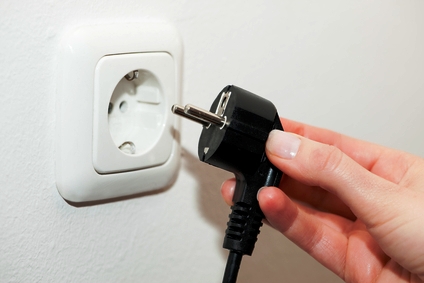

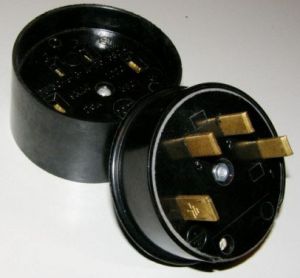

В быту наиболее распространены силовые разъемы стандарта Schuko (СЕЕ 7/4). Это неполяризованный разъем с защитным заземляющим контактом. Такой разъем рассчитан на нагрузку 16 ампер и известен нам как евровилка и евророзетка. Cиловые разъемы стандарта Schuko (СЕЕ 7/4) Разъемом Schuko по умолчанию оснащаются большинство бытовых, офисных приборов и аппаратов. Разумеется, речь идет исключительно об однофазных устройствах, имеющих расчетный ток нагрузки, не превышающий 16 ампер. Помимо Shuko для подключения оборудования, имеющего двойную усиленную изоляцию, а также для выполнения удлинителей часто используется другой неполяризованный разъем – СЕЕ 7/17, отличающийся отсутствием заземляющего контакта. Cиловые разъемы стандарта Schuko (СЕЕ 7/17) Но в быту используются и мощные электроприемники, требующие обязательной поляризации при подключении. К числу таких, безусловно, можно отнести электрические плиты. Для их подключения производятся стационарные однофазные и трехфазные разъемы, такие как, например, отечественный разъем РШ-ВШ или специализированный разъем для электроплит производства, например, фирмы Legrand. Разъемы для электроплит «держат» нагрузку 25-40 ампер при напряжении 220-380 вольт. Отечественный разъем РШ-ВШ Поскольку бытовые приборы работают в относительно благоприятных условиях, то строгих требований к разъемам для их подключения не предъявляется. Степень защиты от внешних воздействий обычно составляет IP20 и лишь при размещении в санузле может быть выше – до IP44. Неполяризованные однофазные разъемы могут иметь исполнение, предназначенное для встраивания в пустоты стен, все прочие имеют только накладное исполнение. Корпус вилок и розеток традиционно пластиковый, однако в номенклатуре многих производителей имеются силовые разъемы из каучука, обеспечивающего способность противостоять умеренным ударным нагрузкам. Подобные разъемы широко используются для изготовления удлинителей и переносок, причем не только в быту. Обычно для изготовления таких удлинителей используют гибкий кабель КГ в двойной резиновой изоляции. Такие удлинители стойки к отрицательным температурам. Почти не теряют соей гибкости и не растрескиваются на морозе. Кабель КГ и каучуковые разъемы

Силовые разъемы в промышленности

Что же касается промышленного применения, то в производстве чаще всего востребованы поляризованные силовые разъемы трехфазного исполнения для включения в составе пятипроводных и четырехпроводных систем. Основные требования, предъявляемые к промышленным силовым разъемам, перечислены ниже:

1. Наличие поляризации, исключающее неверное подключение электроприемника.
2. Соответствие степени защиты от внешних воздействий (IP), реальным условиям эксплуатации.
3. Наличие защиты от случайного разъединения, которое может привести к возникновению электрической дуги.

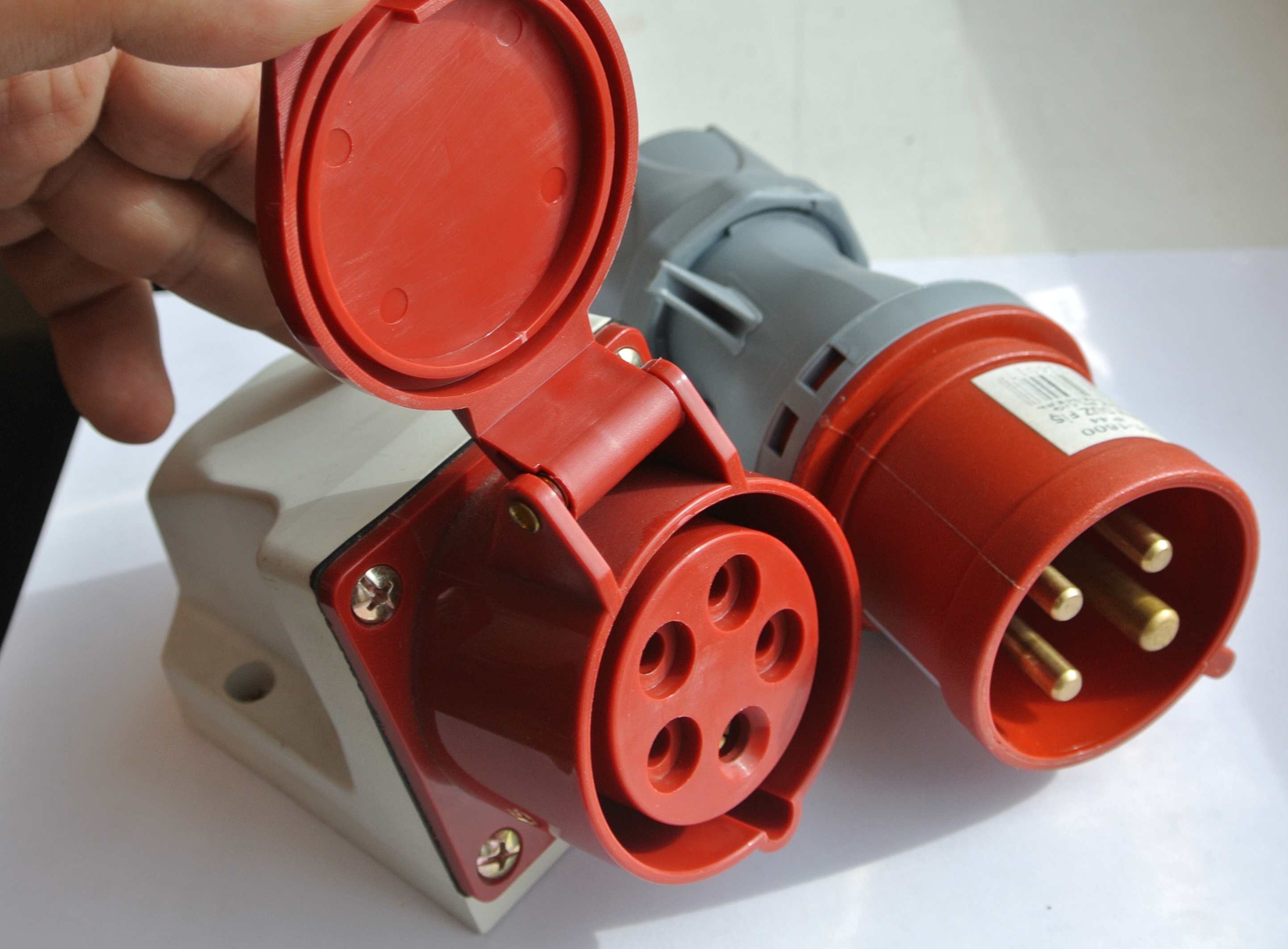

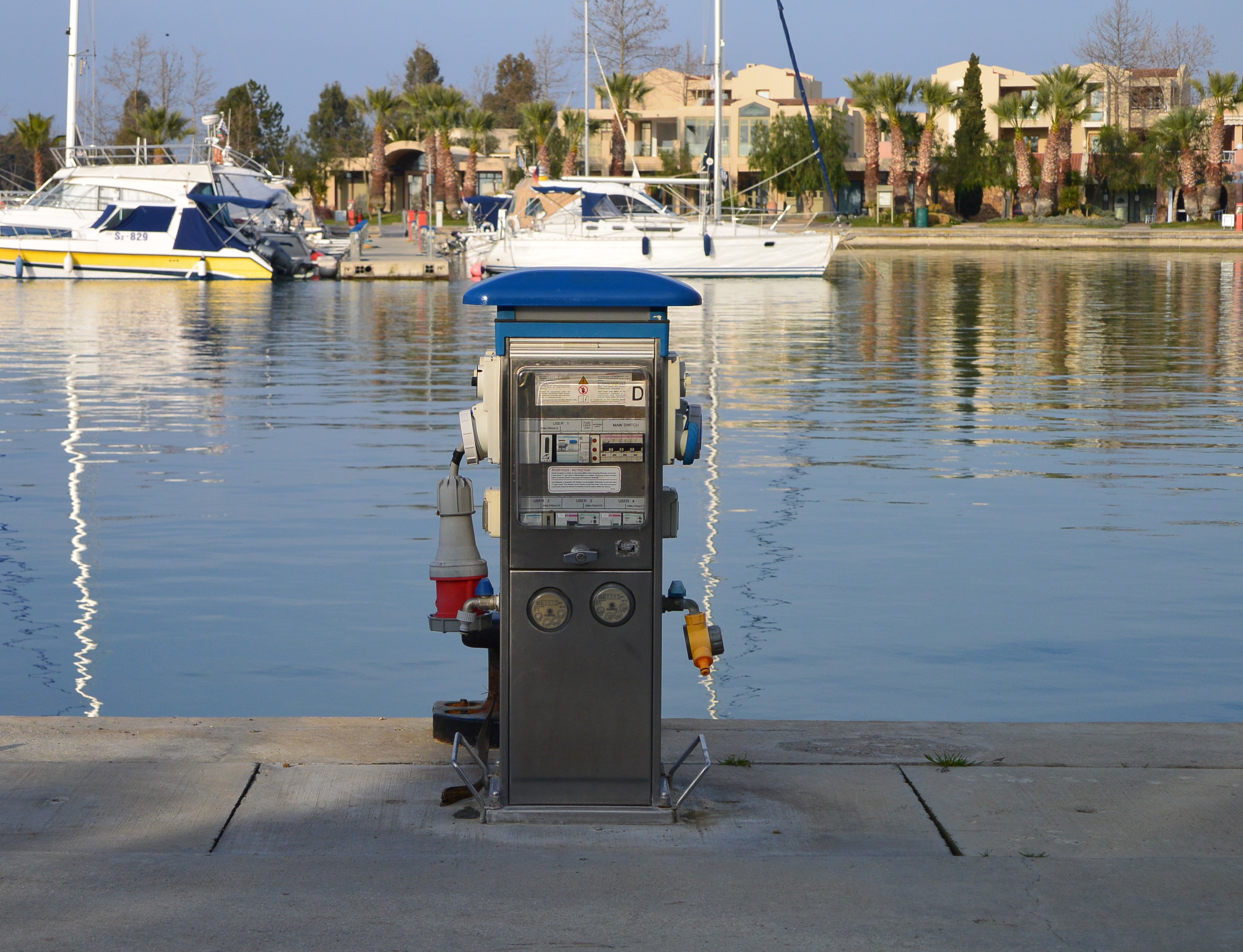

Перечисленным требованиям вполне соответствуют разъемы стандартов IEC 60309 и NEMA L. Особенностью NEMA L является специальная конструкция электродов вилки, предусматривающая поворотную фиксацию. Разъемы стандартов IEC 60309 В России наиболее распространены разъемы IEC 60309. Их расчетный ток составляет от 16 до 63 ампер, а количество штыревых круглых электродов варьируется от трех до пяти, причем электрод, предназначенный для подключения заземления, отличается по диаметру. Силовые разъемы IEC 60309 имеют круглую форму и могут иметь как стационарное (розетка фиксируется на плоской поверхности), так и переносное исполнение (розетка предназначена только для установки на разделанный кабель). Для защиты от внешних воздействий разъемов стандарта IEC 60309 предусмотрены следующие конструктивные решения:

1. герметичные кабельные вводы;
2. подпружиненные крышки, закрывающие контактную группу;
3. резиновые уплотнители в конструкции вилки и розетки, обеспечивающие защиту от попадания влаги;
4. фиксаторы и элементы конструкции разъема, исключающие неверное присоединение вилки;

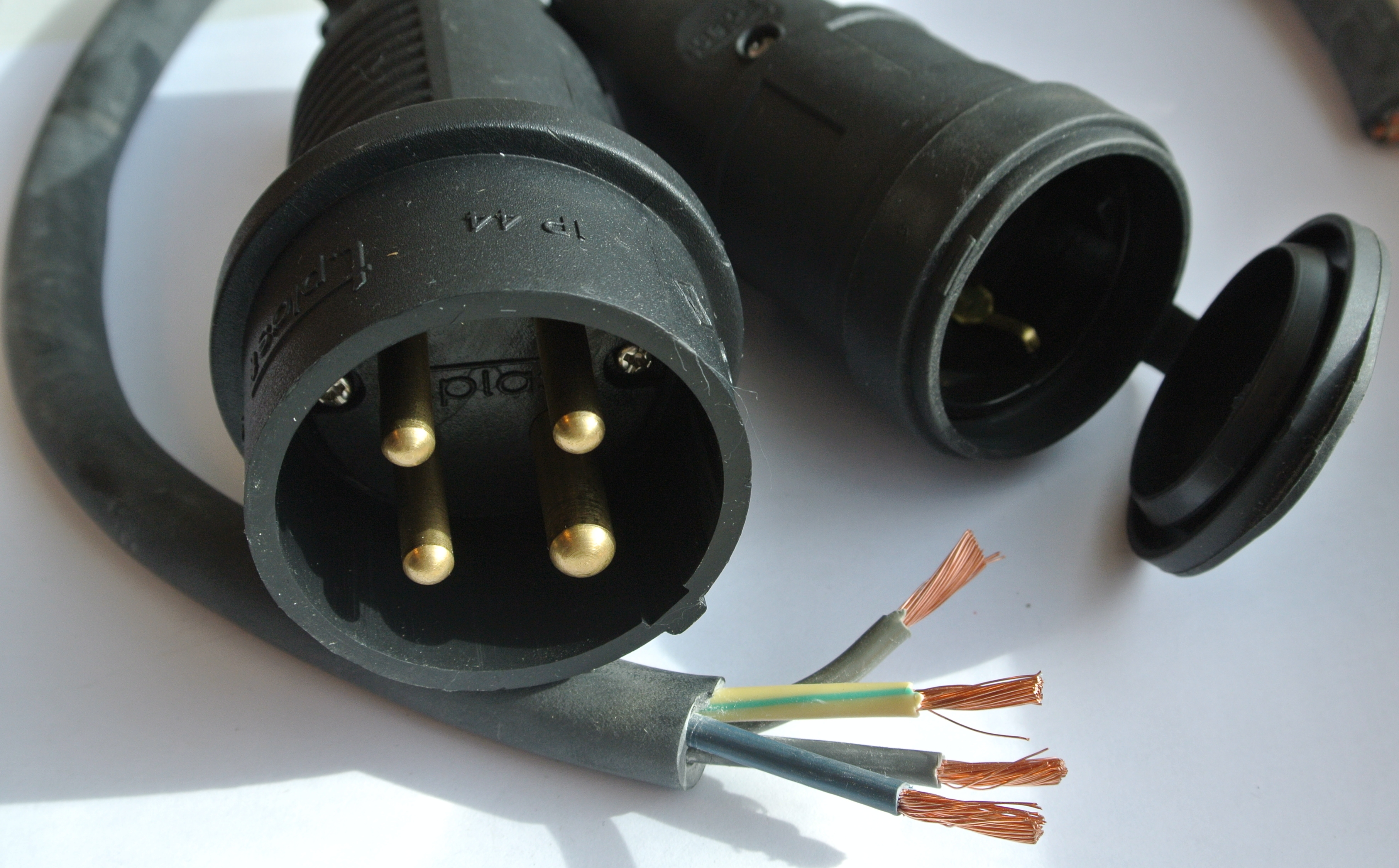

5. наличие исполнений не с карболитовым (пластиковым), а с ударопрочным каучуковым корпусом.

Таким образом, разъемы, имеющие все перечисленные конструктивные особенности, возможно использовать даже на открытом воздухе. Это особенно ценно для строительных площадок и открытых складов. Традиционно силовые разъемы IEC 60309 используются для подключения таких электроприемников:

1. компрессоры,
2. сварочные аппараты,
3. мощный электрический инструмент,
4. электроустановки, включаемые по временной схеме.

Специфика силовых разъемов от различных производителей Как уже говорилось, выпуском силовых разъемов занимаются все производители электротехнических изделий: от грандов (АВВ, Legrand), до бюджетных фирм, таких как ИЭК и ИКФ. И несмотря на то, что сами разъемы стандартизированы и взаимозаменяемы, различия между ними состоят не только в цене. Дешевый разъем может отличаться качеством пластика корпуса: большей хрупкостью, наличием облоя. Сам корпус может иметь нарушения геометрии вплоть до того, что сборка его будет затруднена. Различным может быть и исполнения зажимов для кабеля, расположенных внутри корпуса разъема. В общем случае монтаж с использованием качественных разъемов легче выполнить, а надежность этого монтажа легче обеспечить на протяжении всего срока эксплуатации. Поэтому главные отличия качественных силовых разъемов заключаются в гарантированном качестве, безопасности монтажа и эксплуатации.
