АСКУЭ — автоматизированная система коммерческого учёта электроэнергии. Это комплекс приборов учёта, каналов связи и программного обеспечения, который автоматически собирает, обрабатывает и хранит данные о потреблении электроэнергии, перетоках и отпуске мощности. Специализированное ПО позволяет на основе этих данных автоматически вести взаиморасчёты между энергокомпаниями и потребителями.
Содержание:
- Задачи и возможности АСКУЭ
- Из чего состоит система
- Преимущества для предприятия
- Пример: АСКУЭ на распределительных подстанциях
- АСКУЭ сегодня: интеллектуальный учёт
Задачи и возможности АСКУЭ
Основная задача АСКУЭ — автоматический сбор и обработка данных о потреблении электроэнергии и параметрах сети, а также формирование на их основе отчётной документации:
- расчёты между поставщиком и потребителем за электроэнергию;
- графики потребления электроэнергии;
- баланс электроэнергии — для определения потерь в сетях.
И на отдельном предприятии, и в энергосистеме в целом АСКУЭ позволяет анализировать режимы работы сети, собирать данные за выбранный период и фиксировать основные параметры — нагрузку и напряжение — в реальном времени.
Система гибкая: для каждого объекта её проектируют индивидуально с учётом местных условий, количества и типа приборов учёта и особенностей режима работы сети.
Из чего состоит система
| Уровень | Компоненты и назначение |
|---|---|

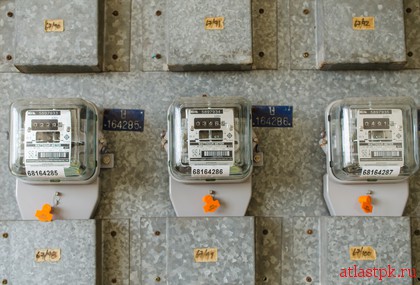

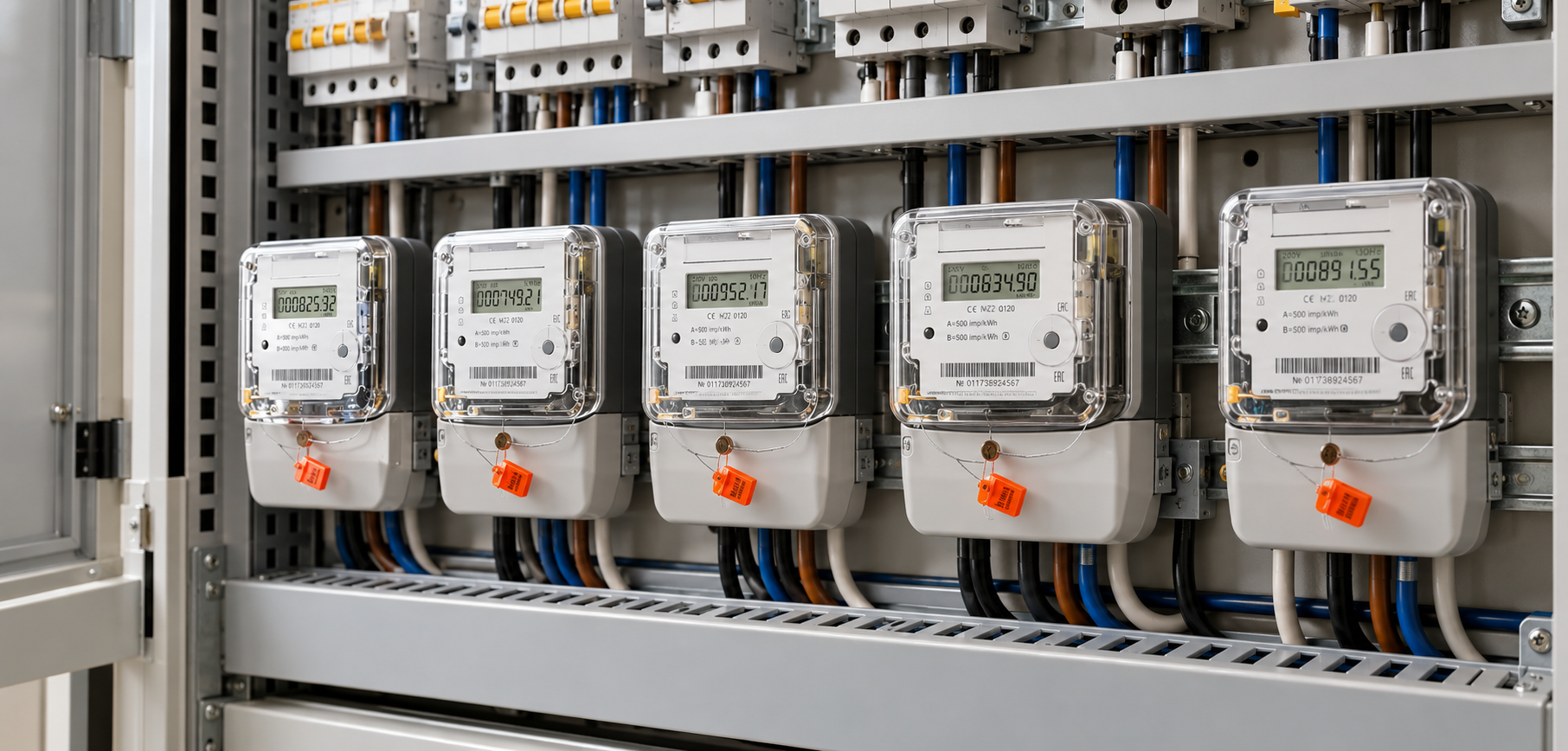

| Приборы учёта | Счётчики электроэнергии в распределительных устройствах станций, подстанций и у конечных потребителей. Для подключения к АСКУЭ нужны цифровые счётчики с интерфейсом передачи данных (RS-485, PLC, радиомодем, GSM) или счётчики с импульсным выходом |
| Сбор данных | Устройства сбора и передачи данных (УСПД) и линии связи, по которым показания приходят от счётчиков |
| Связь | Каналы, по которым данные передаются на центральный пункт сбора: проводные линии, GSM/GPRS, радиоканал, интернет |
| Центр сбора информации | Серверы и рабочие места, где собираются данные со всех счётчиков системы, идёт обмен информацией со смежными компаниями и группами потребителей |
| Программное обеспечение | Ведёт отчётность, рассчитывает балансы и выполняет расчёты между смежными компаниями |
Преимущества для предприятия
- Экономия ресурсов. Не нужно вручную снимать показания и выполнять расчёты, а значит — содержать дополнительный персонал.
- Оперативность. Данные собираются, обрабатываются и попадают в отчёты быстро.
- Точность и достоверность. Исключаются ошибки ручного съёма и ввода показаний.
- Контроль мощности. Можно автоматически контролировать и ограничивать потребляемую мощность.
Пример: АСКУЭ на распределительных подстанциях
Независимо от масштаба — предприятие, группа потребителей, районные или магистральные сети — АСКУЭ строится по одному принципу. Различаются количество и тип компонентов, их конфигурация, функциональность и программное обеспечение.
Рассмотрим пример. На балансе энергоснабжающей компании — группа распределительных подстанций одного района. Узловая подстанция получает питание от смежной компании и питает остальные подстанции района, а те — промышленные предприятия и жилые кварталы. АСКУЭ автоматически собирает и передаёт данные со всех приборов учёта на подстанциях и позволяет:
- рассчитывать баланс — сравнивать полученную и отпущенную потребителям электроэнергию по каждой подстанции и по группе в целом;
- фиксировать параметры — нагрузку отходящих присоединений, напряжение на шинах всех классов напряжения, перерывы в электроснабжении;
- строить графики и анализировать работу сети за сутки, сезон, год;
- контролировать состояние сетей — по падению напряжения на участках и потерям электроэнергии в оборудовании, прежде всего в трансформаторах и линиях электропередачи.
АСКУЭ сегодня: интеллектуальный учёт
С 1 января 2022 года по Федеральному закону № 522-ФЗ новые и заменяемые счётчики должны быть интеллектуальными, то есть подключаемыми к интеллектуальной системе учёта (ИСУЭ). Обязанность устанавливать такие приборы лежит на сетевых организациях, а в многоквартирных домах — на гарантирующих поставщиках. По сути, это развитие идеи АСКУЭ, которое распространяется и на бытовых потребителей.
Для участников оптового рынка электроэнергии применяют более строгий вариант системы — АИИС КУЭ, которая проходит сертификацию и метрологическую аттестацию.
