Схема подключения электроплиты.

В данной статье мы рассмотрим, каким образом можно самостоятельно подключить электрическую плиту у себя дома. Выполнив данный процесс, можно существенно сэкономить, не переплачивая за работу мастеру. При этом в обязательном порядке требуется:

  • соблюдать технику безопасности, так как поражение электрическим током и короткое замыкание вследствие неправильного подключения чревато серьезными последствиями;
  • иметь представление о правилах подключения электроустановок, схемах распределения питания, подключения заземления и т. п.;
  • прочитать в полной мере внимательно паспорт на электроплиту (там прописаны технические характеристики) и убедиться, что данную нагрузку можно подключить в существующую электросеть и избежать перегрузки;
  • особое внимание уделить изучению инструкции по установке электроплиты, которая всегда должна быть в комплекте вместе с покупаемой техникой;
  • никогда не торопиться. Лучше 10 раз перепроверить, чем сразу произвести подключение ненадлежащим образом.

Пошаговая инструкция подключения варочной электропанели.

Разобравшись с теми аспектами, которые необходимо всегда учитывать (касается не только электроплиты, но и других мощных приборов, питающихся от электричества), приступим к рассмотрению процедуры подключения:

  1. Необходимо правильно выбрать розетку. Подавляющее большинство электроплит по суммарной мощности не превышают 7кВт. Следовательно, необходима розетка, способная выдержать номинальный ток 32А с возможностью принятия кратковременной нагрузки номиналом до 40А. При мощности более 7кВт, следует уже выбрать более мощную розетку, выдерживающую до 63 А. Часто покупают стандартную комплектацию, в которой сразу есть, как розетка, так и подходящая под нее вилка. Если имеется техническая возможность, рекомендуется произвести подключение непосредственно к трехфазной сети 380В. В данном случае максимальный ток сократиться до 20А (при активной мощности до 7 кВт).
  2. Выбор кабеля для подключения от общей цепи питания к розетке. Так как ток для питания варочной электроплиты будет больших значений, то и сечение жил рекомендуется использовать соответствующее. Поэтому, берем кабель с тремя жилами, сечение каждой из которых не менее 4 кв. мм. Хорошо подойдут электрокабели типа ВВГнгLS 3х4 или NYM 3х4. Последний является зарубежным аналогом, который выполнен по всем европейским стандартам. Соответственно, стоимость его выше по сравнению с российским. Использовать для подключения электроплиты необходимо только цельный кабель!!! Это значит, что нельзя допускать «скруток» из небольших кабельных кусков.
  3. Подключение электрической плиты к цепи заземления. Для обеспечения безопасности данную установку следует обеспечить системой защиты, которая может быть выполнена в виде УЗО или автомата дифференциального принципа действия. Принцип соединения проводов следующий:
  • кабель провода, оболочка которого черного цвета (иногда коричневого или белого ), подводится непосредственно к автомату (фаза);
  • проводник синего цвета – к выходу автомата, который обозначен английской буквой «N» (в случае с дифавтоматом), или к нулю-шине в остальных случаях;
  • провод с полосками желто-зеленого цвета всегда предназначен для заземления. Соответственно, подключение его надо производить именно к вышеупомянутой цепи. Если заземление надо производить к общеподъездному щиту распределения питания, то провод необходимо присоединить к его корпусу, который и будет брать на себя данную функцию, так как он подключен к общей системе заземления всего дома.
  1. Монтаж розеток. Выполняется согласно прилагаемой к ним инструкции. В случае с внутренней проводкой, придется потрудиться чуть больше, чем с наружным подключением.
  2. Соединение варочной плиты и вилки. Выполняется кабельной продукцией c гибкой многопроволочной жилой типа ПВС 3х4 или серии КГ с аналогичным количеством проводов и сечением 4 кв. мм соответственно. Чтобы пролить срок службы и обезопасить себя, необходимо выполнить следующие манипуляции:
  • подключаемые концы с каждой стороны зачистить и придать необходимую форму;
  • залудить паяльником оголенные концы провода для будущего подключения. Можно также приобрести и использовать специальные луженые гильзы. Из-за больших токов, постоянно протекающих для питания электрической плиты, «необработанные» концы могут окисляться, что приведет к постоянному из-перегреву жил в точках соединения и печальным последствиям.
  • надеть клеммы, обрезать излишки и произвести дополнительную изоляцию термоусадкой или изолентой (если в этом возникла необходимость).

Чем тщательнее и аккуратнее произведете соединение, тем вы лучше себя обезопасите и избавите от постоянной/периодической проверки качества соединений.

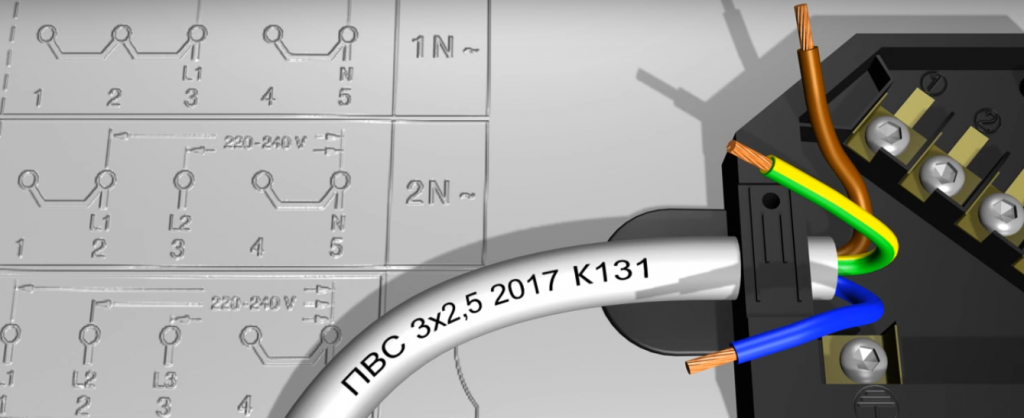

Практически всегда схема подключения электроплиты к проводу изображена на задней поверхности. Также в комплектации должны в обязательном порядке присутствовать специальные перемычки, позволяющие выполнить необходимое подключение.


Есть ли возможность произвести 3-хфазное подключением варочной поверхности.

Такое решение предусмотрено и довольно часто применяется в странах Европы, а также США из-за меньшей пожароопасности вследствие более меньших номиналов токов, протекающих по жилам кабеля. Как уже было сказано выше, при мощности электроплиты в 7 кВт, максимальный ток сокращается с 32 до 20А. Схему подключения можно увидеть на нижеследующем рисунке.


где L1-L3 –места подключения электроплиты к фазам;

N- нулевой провод или нейтраль.

Не забываем и про заземление.

Отметим, что такое подключение в квартире варочной электроплиты к трем фазам хоть и реализуемо, но проблематично.

Что ни в коем случае нельзя делать при подключении электрической плиты

  • Запрещается подключать нулевой провод и заземление к одному винту, идущему на металлический щиток! Почему же? При плохом контакте, вероятность возникновения которого увеличивается прямопропорционально времени и частоте эксплуатации, может возникнуть опасное напряжение для жизни вплоть до летального исхода;
  • Нельзя производить установку розетки и варочной поверхности электроплиты на одном уровне!
  • Не допускается использовать в качестве заземлителя трубы, как горячего, так и холодного водоснабжения! Представьте, что где-то в цепи питания варочной плиты произошла неполадка и весь ток начал «уходить» в заземлитель (в трубы), а в этот момент вы или ваши близкие к ней прикоснулись… Выводы очевидны.

В конце нашего краткого повествования, напомним еще раз о технике безопасности, пренебрежение которой грозит печальными последствиями с причинением вреда здоровья разной степени. Всегда помните, что, если Вы не уверены или возникли сомнения, то обратитесь для решения данного вопроса к профильным специалистам, которые обладают большим опытом и знаниями в данной сфере. Подобный подход хоть и стоит денег, но обезопасит вас при дальнейшей эксплуатации после подключения электроплиты в течение длительного периода времени.
