Слаботочный низкотоксичный кабель LTx для социальных объектов

Применение и испытания

Низкотоксичные кабели появились после вступления в силу ГОСТ 53315-2009, где определялась их сфера применения, а также порядок испытаний. А после обновления стандарта определение таких кабелей перекочевало в ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности». Сейчас кабели с индексом LTx обязательны к применению в зданиях:

детских дошкольных и образовательных учреждений,
специализированных домах престарелых и инвалидов,
больницах,
в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.

Основным отличием от кабелей с индексами LS и HF заключается в том, что эквивалентный показатель токсичности продуктов горения кабеля больше 120 г на м³. Что же все это значит? Каждый полимерный материал в конструкции кабеля (т.е. все неметаллическое сырье) тестируется на токсичность с помощью подопытных мышей. Полимер нагревается до температуры тления, а после в течение получаса подопытные животные находятся под воздействием воздуха с взвесью от тления. Для того чтобы доказать низкотоксичность материала, должны выжить больше половины мышей. Подробнее и более точно ход испытаний описан в ГОСТ 12.1.044-89 п. 4.20.

Таким образом подтверждается низкотоксичность, чтобы обеспечить безопасность кабельного изделия на социально-значимых объектах, где эвакуация по определению не может быть молниеносной, а ведь зачастую смерть наступает не от огня, а удушья токсичными газами.

Огнестойкие кабели (П1б.1.2.1.2)

  Первым продуктом, который кабельный завод Паритет запустил в производство был огнестойкий кабель КСРВнг(А)-FRLSLTx и его экранированная версия КСРЭВнг(А)-FRLSLTx. Данная линейка предназначена для охранно-пожарных систем (ОПС) и систем оповещения и управления эвакуацией (СОУЭ), поэтому имеет класс пожарной опасности П1б.1.2.1.2, т.е. выдерживает в открытом пламени 180 минут, продолжая работать. Из отличий такого кабеля стоит отметить не только оболочку из низкотоксичного ПВХ пластиката, но и специальную рецептуру кремнийорганической резины, которая смешивается сразу при производстве на заводе.

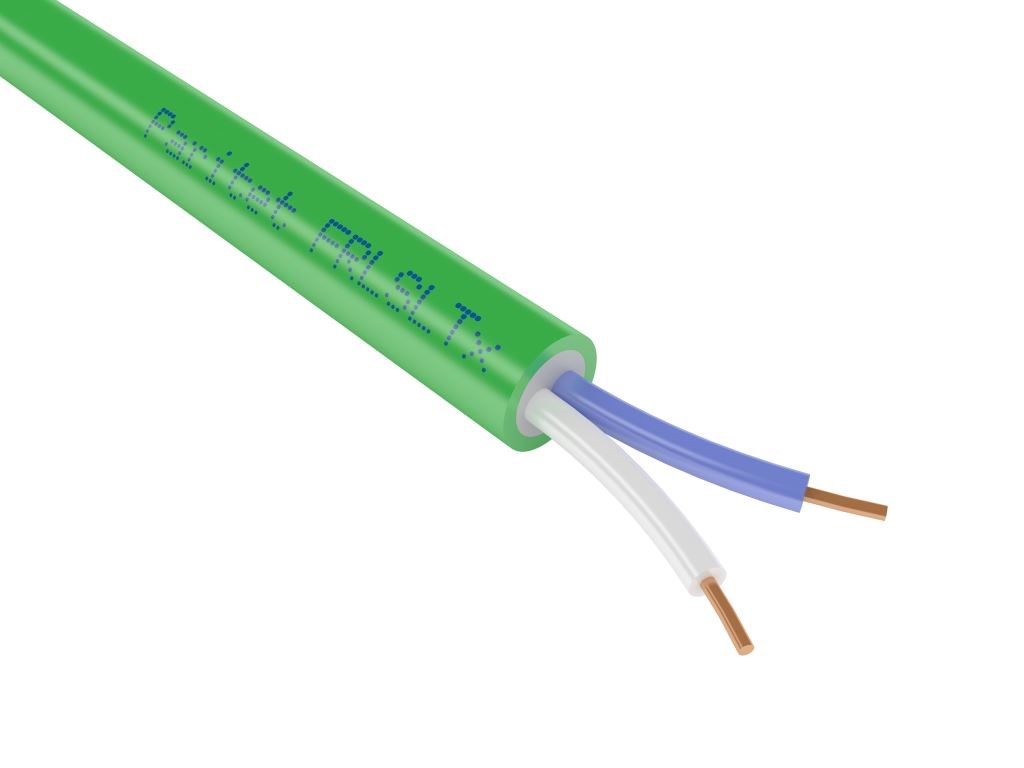

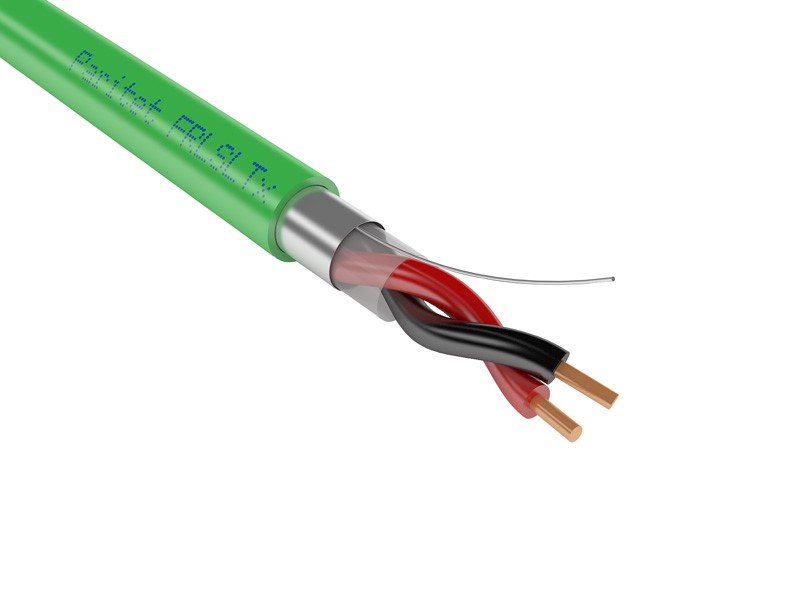

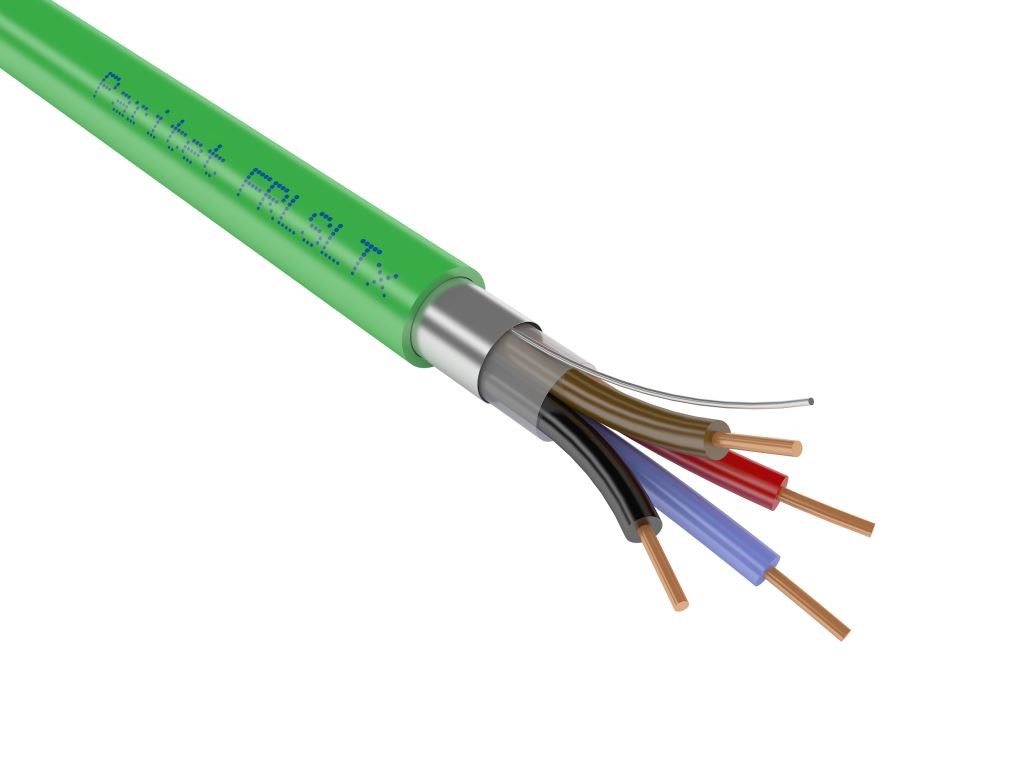

 кабель КСРВнг(А)-FRLSLTx            кабельКСРЭВнг(А)FRLSLTx

Несмотря на то, что кабельный завод Паритет специализируется на производстве слаботочных кабелей, в ассортименте присутствует КПРВГнг(А)-FRLSLTx, который является аналогом огнестойкого низкотоксичного кабеля ВВГнг(А)-FRLSLTx. Применяется для передачи электроэнергии в цепях пожарной сигнализации с рабочим напряжением 660 В переменного тока (частота до 50 Гц) или 1 кВ постоянного тока. Однако не обошлось без отличий. Конструкция ВВГ включает в себя слюдосодержащую ленту, которая делает кабель более габаритным и менее гибким. КПРВГнг(А)-FRLSLTx, наоборот, является более пластичным кабелем, где на изоляции применяется все та же низкотоксичная кремнийорганическая резина.

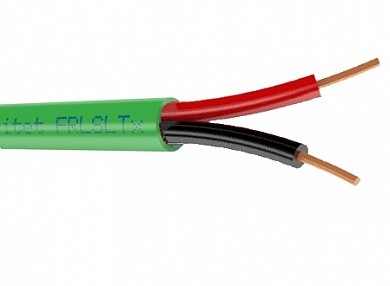

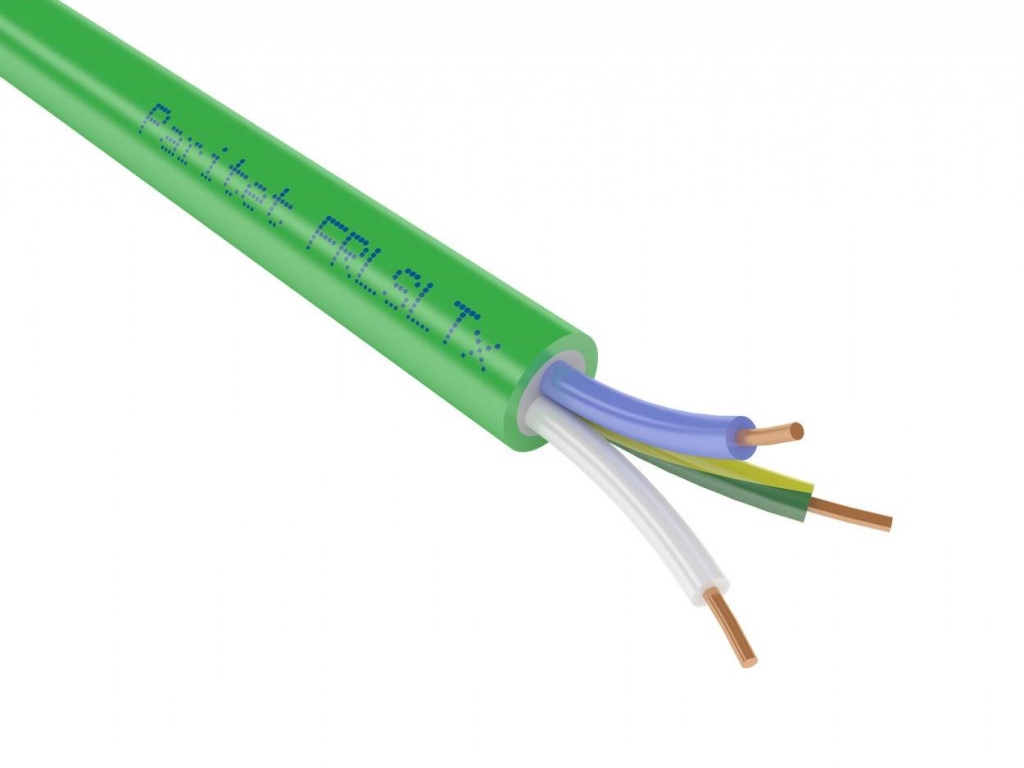

Кабель КПРВГнг(А)-FRLSLTx

Самым технологичным кабелем производимы Паритетом является огнестойкий кабель ParLan F/UTP Cat5e PVCLSнг(А)-FRLSLTx, которые применяется в современных речевых СОУЭ, которые работают на скоростях по технологии Ethernet. Так, передача данных осуществляется на уровне категории 5е, т.е. данные передаются на расстояние до 100 метров со скоростью до 1 Гб/с при подключении четырех пар. Основная особенность кабеля заключается в двуслойной изоляции, которая сделана из той же низкотоксичной резины и дополнительного полиолефинового слоя. Верхнее покрытие придает твердости жиле (препятствует проминанию изоляции), а также улучшает электрические параметры передачи сигнала.

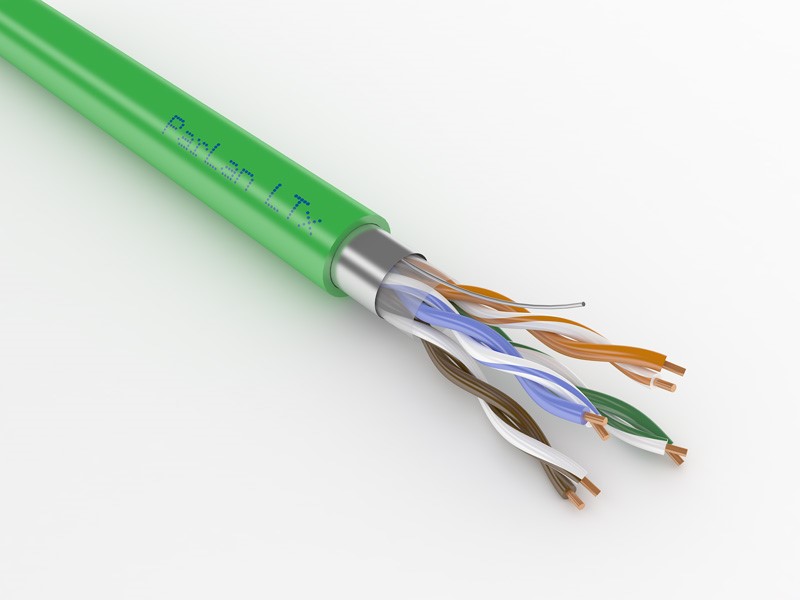

кабель ParLan F/UTP Cat5e PVCLSнг(А)-FRLSLTx

Логичным продолжением стало использование уже отработанной технологии двуслойной изоляции применительно к другой не менее технологичной линейке кабелей – КИС-РВнг(А)-FRLSLTx и КИС-РВГнг(А)-FRLSLTx. Главной задачей является соблюдение волнового сопротивления на уровне 120 Ом. Также применение двуслойной изоляции позволило увеличить скорость распространения сигнала и уменьшить затухание. Кабели с успехом применяются на больших объектах, где сигнал передается на существенные расстояния. К числу таких относятся крупные больничные комплексы и современные школы-интернаты.

Кабели для групповой прокладки (П1б.8.2.1.2)

Также, наряду с более высокотехнологичными кабелями, остаются популярными и низкотоксичные монтажные кабели для систем сигнализации КСВВнг(А)-LSLTx и КСВЭВнг(А)-LSLTx. Данная продукция отличается от обычных кабелей нг(А)-LS тем, что ПВХ пластикат изоляции и оболочки заменен на более технологичный и менее токсичный.

Кабель КСВВнг(А)-LSLTx

Одна из самых востребованных групп низкотоксичных кабелей – это кабели ParLan PVCLS нг(А)-LSLTx. В нашем ассортименте большой выбор по категориям кабелей – это и стандартная 5е, и категория 6, и даже 6А и 7.

 К тому же данные кабели отличаются по степени экранирования – конечно, чаще всего в проектах и спецификациях указывают неэкранированный U/UTP кабель, однако не редкостью бывают и экранированные версии F/UTP и SF/UTP для помещений, где нужна высокая помехозащищенность. Одной из причин такой успешности группы является тот факт, что в настоящее время большинство систем работает по IP сетям, где непременно используется «витая пара». К таким системам относится не только интернет и телефония, но также видеонаблюдения и все чаще системы сигнализации.

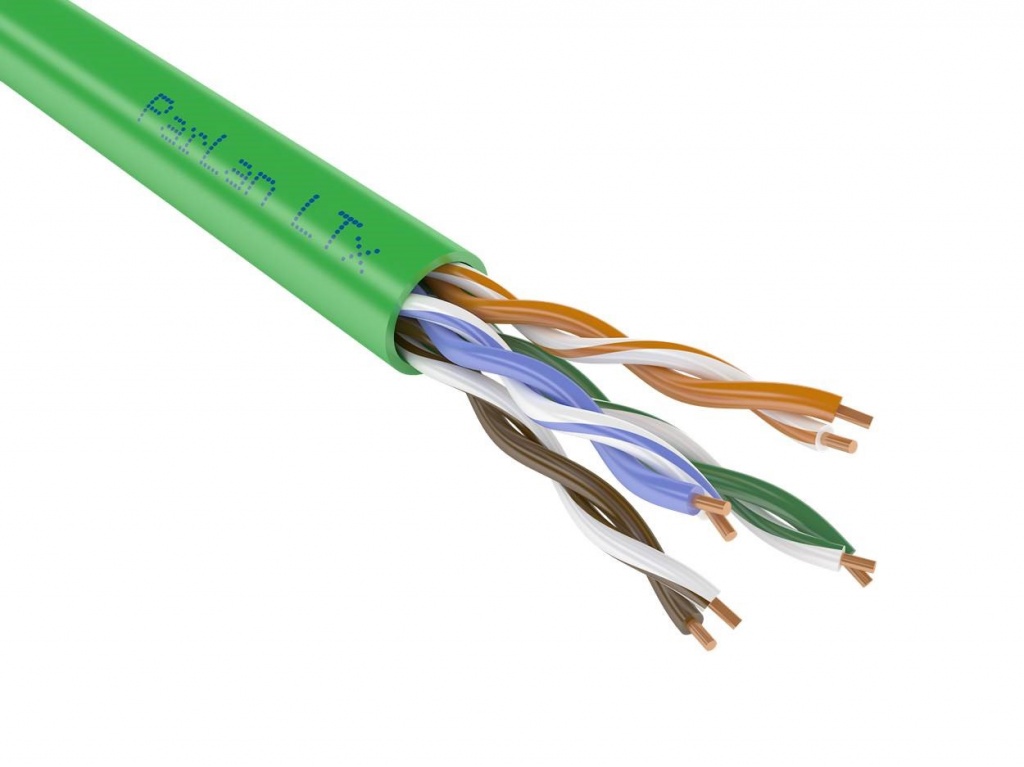

кабель ParLan PVCLS нг(А)-LSLTx

Естественно при эксплуатации объектов социального назначения возникает потребность использования радиочастотного кабеля и кабеля для систем видеонаблюдения. Для этого используются различные модификации кабелей РК 75 нг(А)-LSLTx с диаметром по изоляции от 2 мм до 7 мм, включая такие популярные размеры как RG-59 (РК 75-3,7-319 нг(А)-LSLTx), RG-6 (РК 75-4-319 нг(А)-LSLTx, РК 75-4,8-319 нг(А)-LSLTx) и RG-11 (РК 75-7-327 нг(А)-LSLTx, РК 75-7-330 нг(А)-LSLTx).

кабель РК 75 нг(А)-LSLTx

Для аналогового видеонаблюдения есть свое решение – кабели КВК-В нг(А)-LSLTx

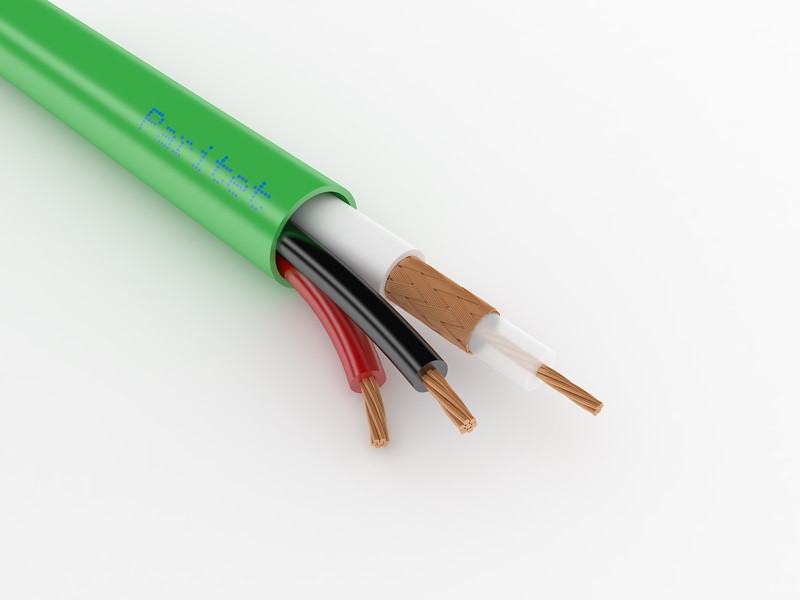

кабель КВК-В нг(А)-LSLTx

Информация взята с сайта кабельного завода Паритет www.paritet.su
