Соединение медных и алюминиевых проводов

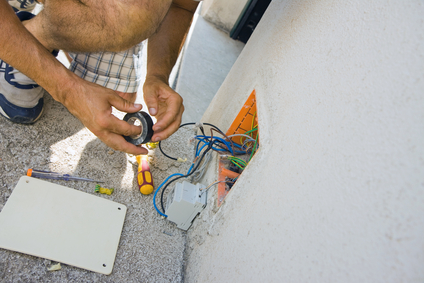

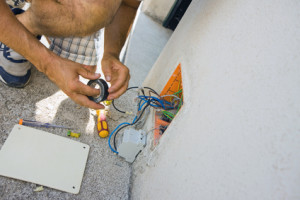

Как соединять медные и алюминиевые провода

Наверняка каждый слышал о том, что медные и алюминиевые провода соединять не рекомендуется. Но, не смотря на эту особенность, очень часто возникает необходимость соединения проводников с медными и алюминиевыми жилами. Когда возникает такая необходимость? Приведем несколько примеров.

Когда возникает необходимость соединения медных и алюминиевых проводов?

При повреждении электропроводки квартиры возникла необходимость замены одной из ее линий. Проводка выполнена из алюминия, а провод для новой линии, который есть в наличии, медный. В данном случае возникает необходимость соединения алюминиевого и медного проводников. Или же такая ситуация. Одна из линий электропроводки обесточена. При осмотре распределительной коробки было обнаружено нарушение контактного соединения проводников. Линия, которая идет от распределительного щитка квартиры, выполнена медным проводом, а обесточенная линия, которая подключена в данной распределительной коробке алюминиевая. Изначально проводники были соединены скруткой, что категорически запрещается. Некоторое время данные скрутки не давали о себе знать, но со временем контактное соединение нарушалось, что приводило к его сильному нагреву и в конечном итоге нарушению контактного соединения. При наличии достаточной для соединения длины проводников ремонт сводится к удалению поврежденных концов проводников и дальнейшему их соединению. Соединение скруткой проводников из разного металла спустя некоторое время приведет к вышеописанной проблеме. Как тогда поступить в таком случае?

Рассмотрим альтернативный способ соединения медного и алюминиевого проводников при помощи клеммников.

На данный момент существует несколько типов клеммников, при помощи которых можно соединить несколько проводников. Возможно произвести соединение с помощью обычной клеммной колодки с соединением под винт.

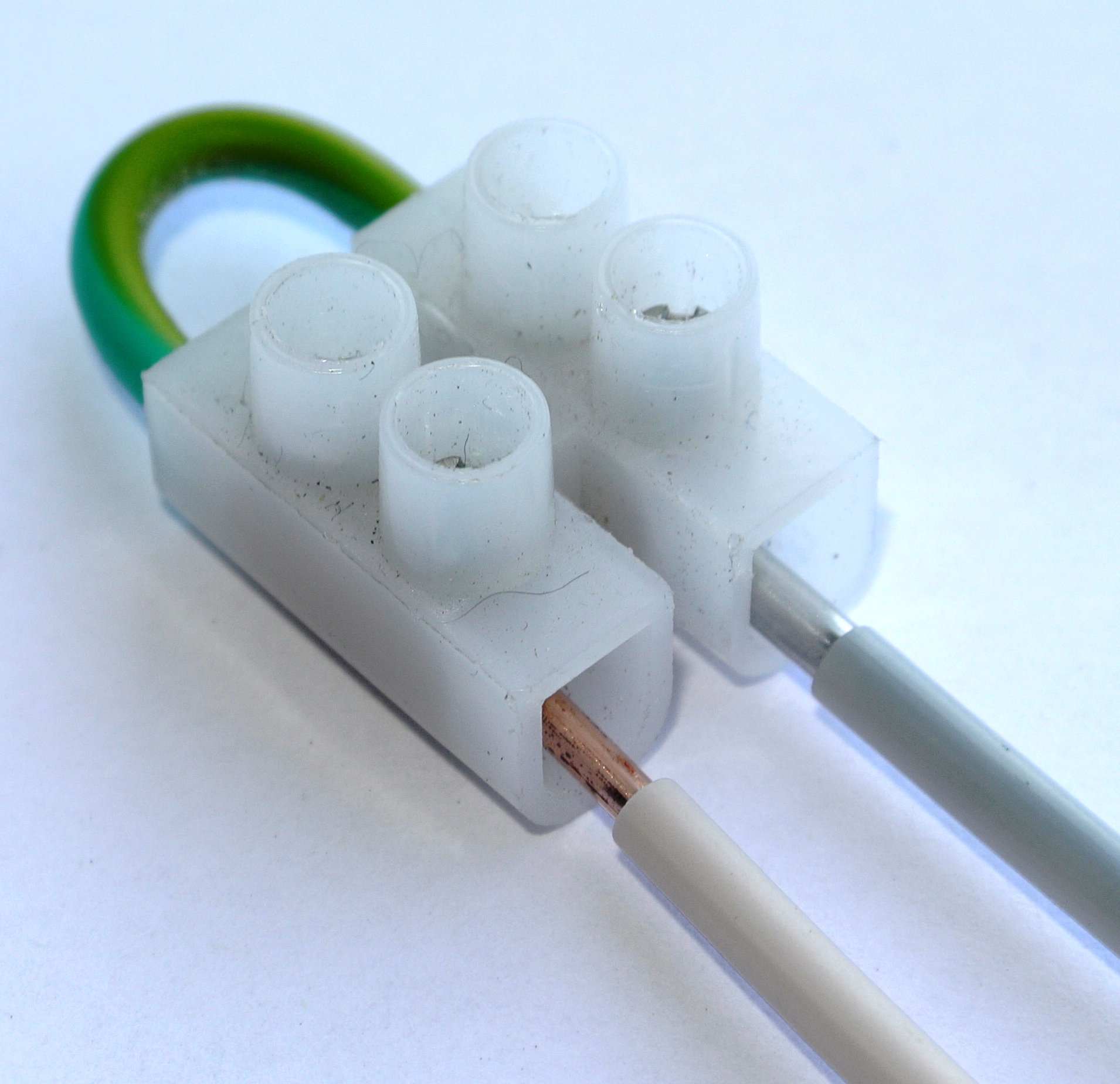

Соединение алюминиевого и медного провода в клеммной колодке Одни из наиболее популярных соединительных устройств – клеммы Wago. Основное их преимущество – безвинтовой способ соединения. Наиболее популярные серии клемм, используемых при монтаже электропроводки, в том числе и для соединения медных и алюминиевых проводов – 222, 773, 2273.

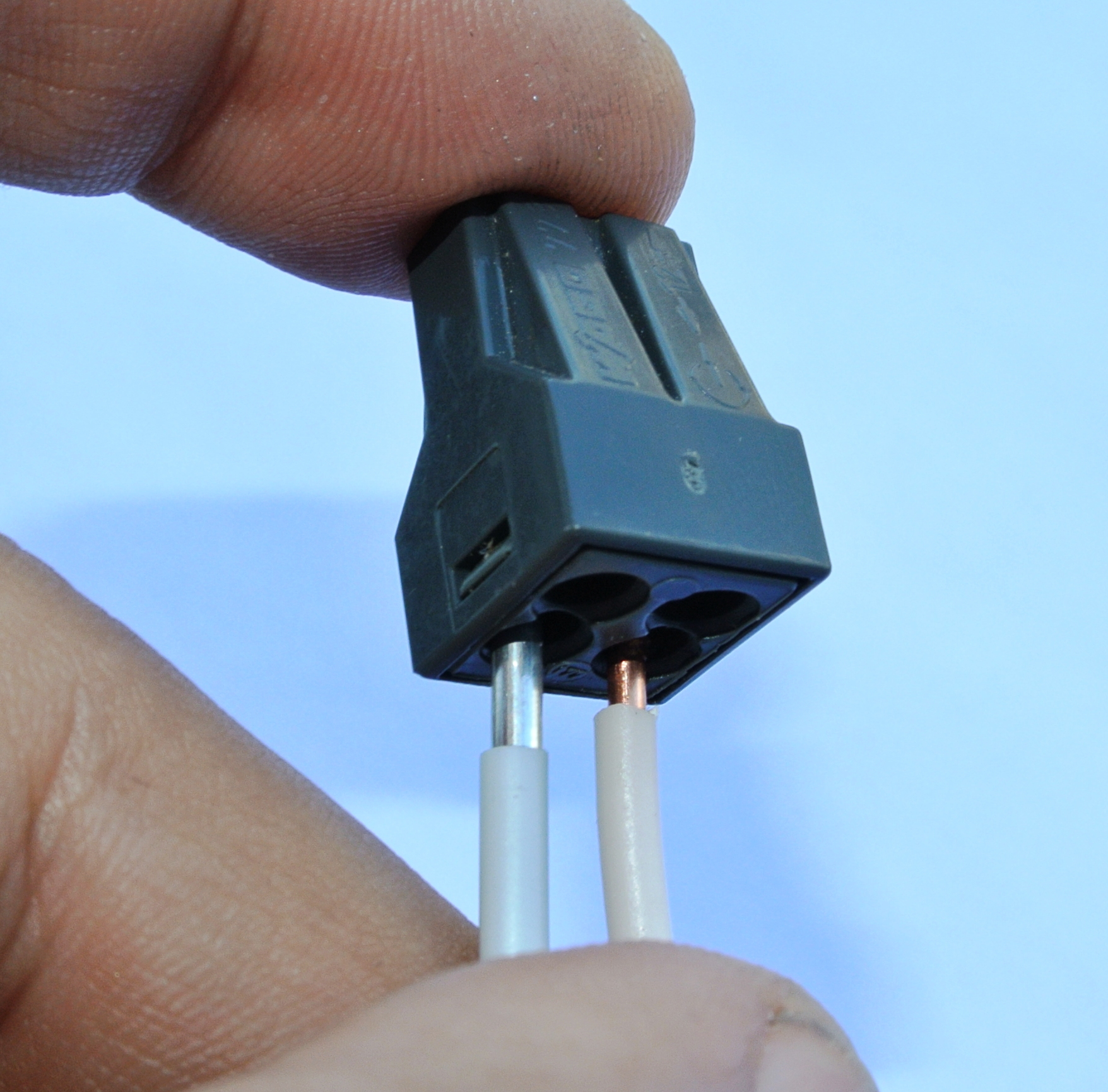

Соединение алюминиевого и медного провода клеммой Wago

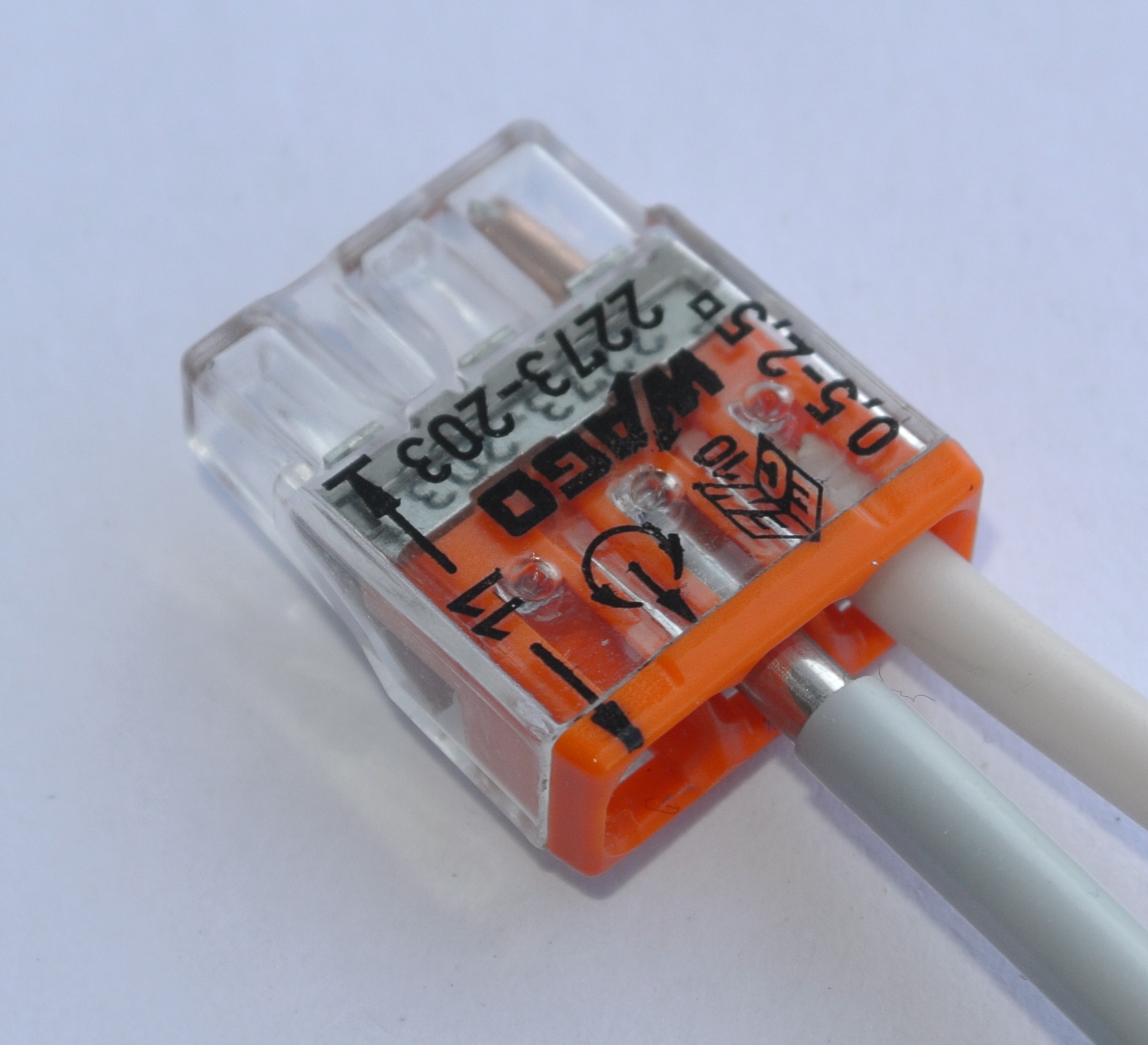

Соединение алюминиевого и медного провода клеммой Wago 2273 Нарушение электроснабжения квартиры или ее части доставляет множество неудобств, поэтому ремонт электропроводки должен быть произведен безотлагательно. А что делать, если в данный момент нет в наличии клеммника и нет возможности его приобрести? Альтернативный способ соединения проводников – использование болтового соединения. Для этого необходимо взять несколько болтов, гаек, шайб и гроверов для предотвращения ослабевания полученного контактного соединения со временем.

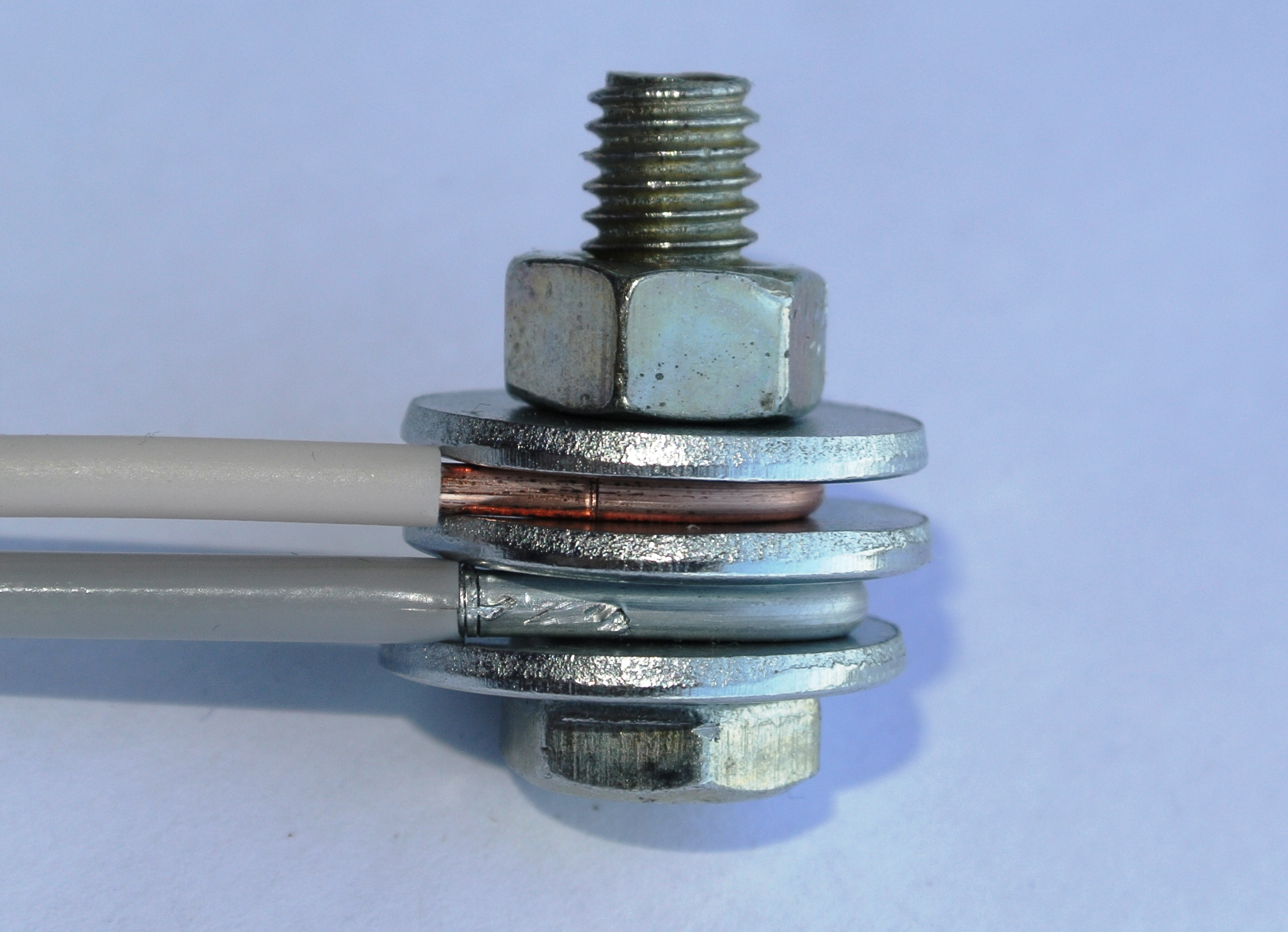

Соединение алюминиевого и медного провода «под болт»

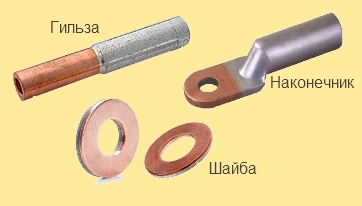

Соединение алюминиевого и медного провода «под болт» В данном случае, то есть при необходимости соединения медного и алюминиевого проводников, необходимо между соединяемыми проводниками поставить шайбу, которая будет препятствовать их непосредственному прикосновению. Полученные контактные соединения изолируются несколькими слоями изоляционной ленты. Возможно также соединение медных и алюминиевых проводников при помощи алюмомедных наконечников, гильз и шайб. Данный способ применяется преимущественно для соединения кабельных жил большого сечения. Например, при необходимости присоединения медного кабеля к алюминиевой шине распределительного щитка в подъезде можно использовать алюмомедный наконечник или же обычный медный наконечник, присоединенный к шине через алюмомендую шайбу.

Соединение алюминиевого и медного провода

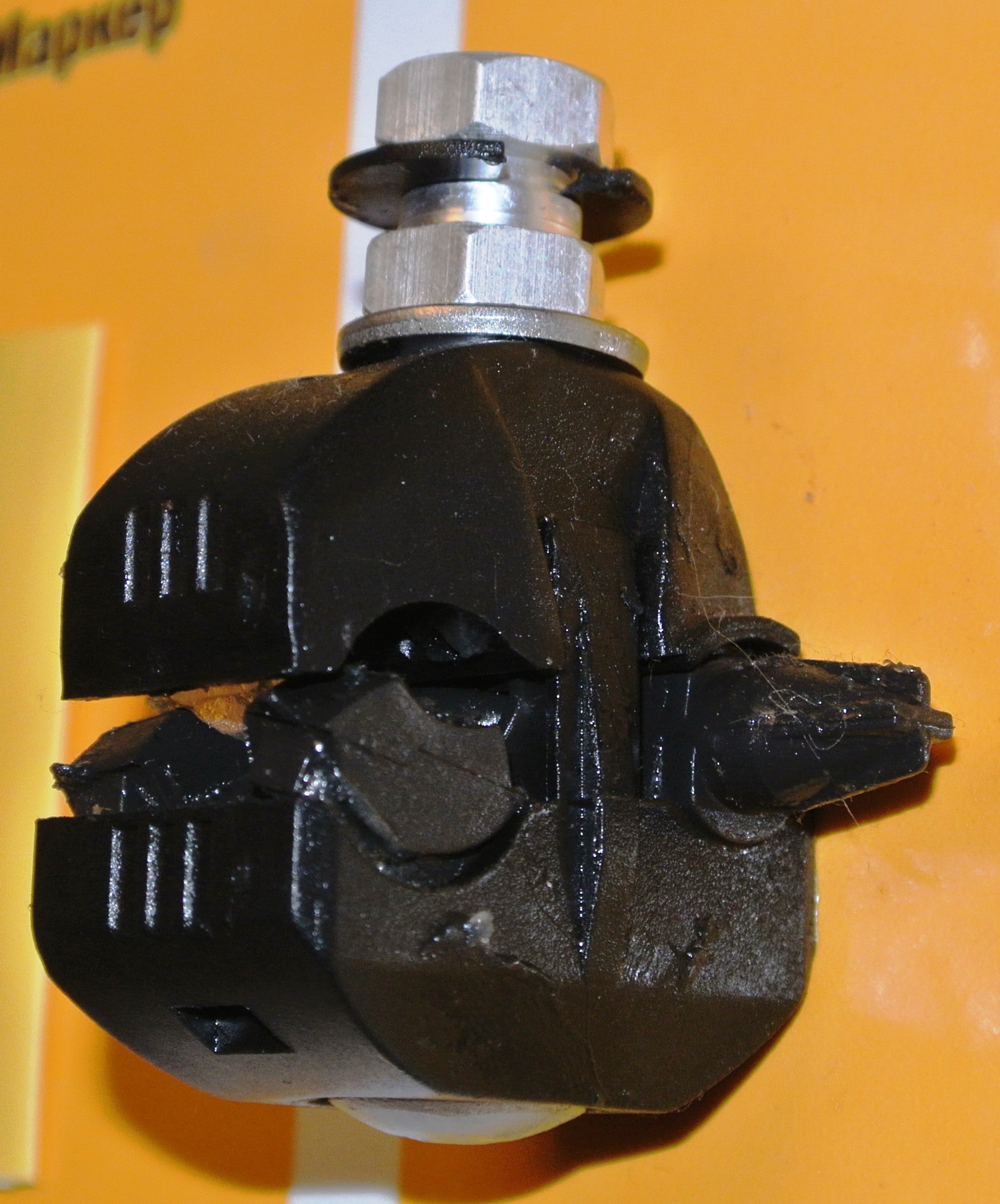

Соединение алюминиевого и медного провода Для соединения самонесущих проводов СИП изготовленных из алюминиевого сплава и медных проводников предусмотрены специальные прокалывающие зажимы, не требующие зачистки магистрального провода в месте ответвления.

Соединение СИП и медного проводника
