Соединение проводов скруткой, зажимом, клеммой.

Как известно, электропроводка служит для подачи тока к потребителям. Но выполнить электропроводку без множества соединений и разветвлений проводов практически невозможно. Как раз большинство неполадок при эксплуатации электропроводки возникают в местах соединения проводников. Поэтому грамотное и надежное их соединения является залогом безопасности.

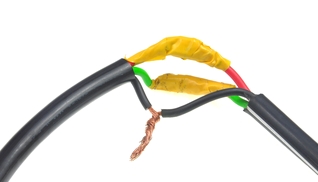

Соединение проводов скруткой

По сей день, значительное количество соединений проводов произведено путем скрутки. Современные правила электромонтажа строго запрещают проводить такой метод соединения проводов, так как при больших нагрузках не обеспечивает надежного контакта. Такой вид соединения приводит к нагреву в местах скрутки, изоляция становиться хрупкой и рассыпается. В последствие может произойти короткое замыкание.

Новые технологии позволили отказаться от проведения такого способа соединения электропроводов. Сейчас появились современные, более надежные способы – это соединительные клеммы. Такие соединительные приспособления можно проводить множеством способов. В любом специализированном магазине продаются различные варианты соединительных клемм.

Соединение проводов с помощью зажимов

Ответвительные зажимы – предназначены для проведения ответвлений алюминиевой и медной проводки от проводников имеющих напряжение не более 600 вольт, проводниками из таких же материалов. Корпус ответвителя изготавливается из карболита, металлическая плашка из анодированной стали. Зажимы произведены из термостойкого материала, способного выдержать температуру более 200 градусов. Установка ответвительных зажимов осуществляется отверткой четырьмя прижимными винтами.

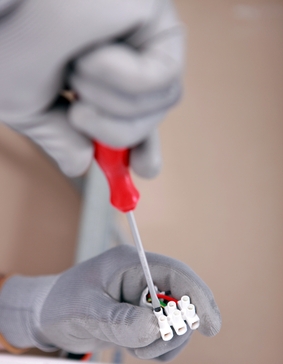

Клеммные колодки представляют собой винтовые контакты, встроенные в корпус из пластика. При работе с данными соединениями следует соблюдать осторожность. Качественные клеммы встречаются очень редко. Во время закручивания винтов не желательно слишком сильно затягивать контакты, так как он может разрушиться. Кроме этого, клеммные колодки при нагревании расширяются, благодаря чему ослабевают контакты, которые периодически придется подтягивать зажимными винтами.

Соединение проводов с помощью пружинных зажимов

Пружинные клеммы наиболее простой и более удобный вариант соединения проводов. Данные приспособления широко применяются в местах требующих повышенной надежности соединения электропроводки. От специалиста потребуется только зачистить изоляцию, вставить оголенный провод в клемму, а встроенная пружина надежно его зажмет.

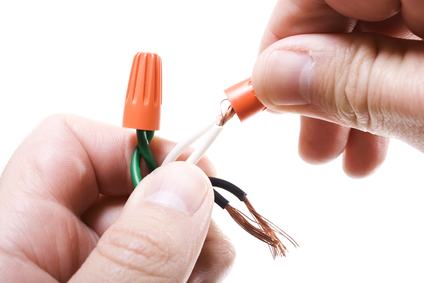

Electrician putting nuts on electrical wires in the box.

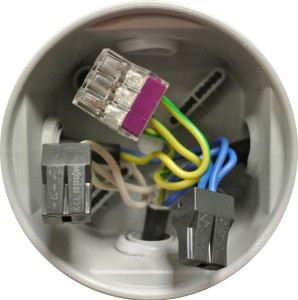

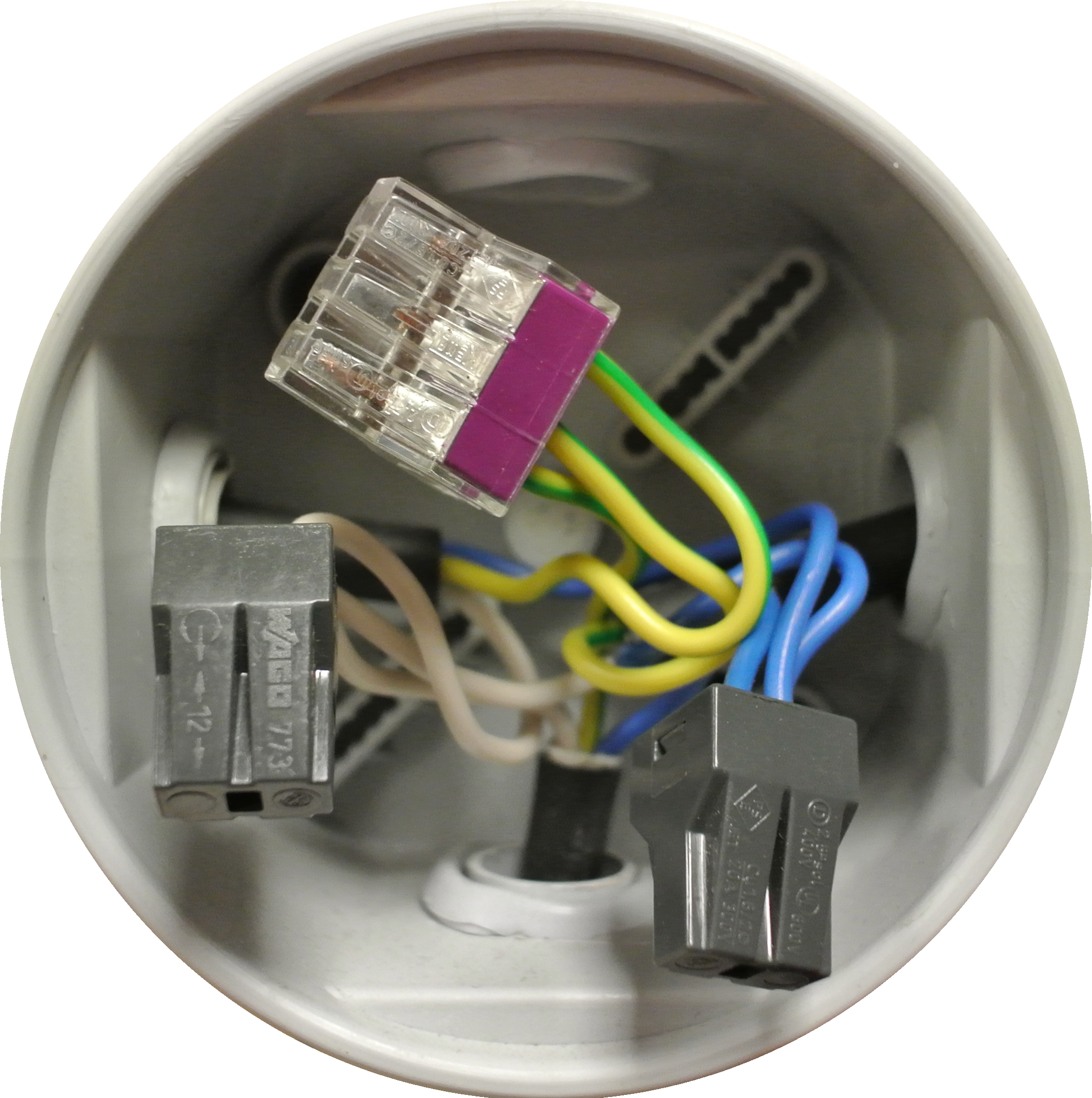

Существует еще один вид соединителей на креплении проводов отжимными рычажками. Такие клеммы выпускает немецкая фирма WAGO. Такое приспособление удобно использовать для крепления мягкого проводника. Преимущества таких клемм заключается в наличие отдельного гнезда для каждого проводника, возможность соединять провода из разных металлов, надежное соединение исключает нагрев контактов, существует возможность проводить замеры электрических показателей.
