Зачем нужны соединительные муфты для кабеля? Среди характеристик любого кабеля или провода всегда указывается строительная длина — минимальная длина одного сплошного отрезка, которую выпускает производитель. Разберём, почему кабельные линии собирают из отрезков, какие бывают соединительные муфты, как читать их маркировку и где их применяют.
Содержание:
- Зачем соединять кабель муфтами
- Виды соединительных муфт
- Расшифровка маркировки муфты
- Монтаж муфт: раньше и сейчас
- Муфты в бытовом монтаже
Зачем соединять кабель муфтами

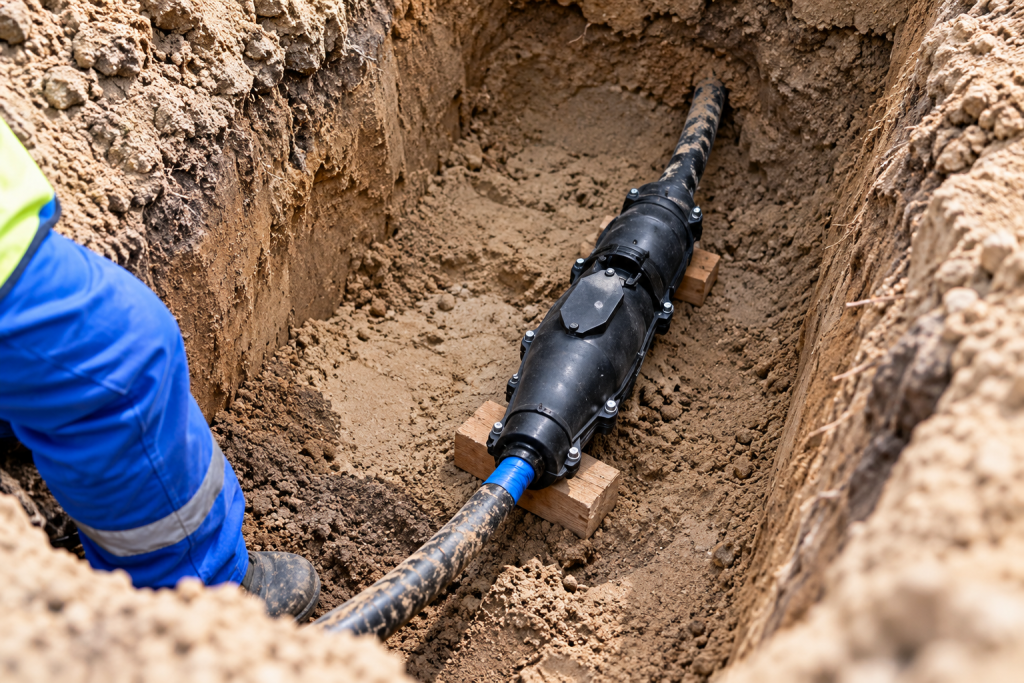

Строительная длина большинства кабелей — несколько сотен метров. По отдельному заказу заводы могут выпустить кабель увеличенной длины, но предел всё равно есть. Например, барабан силового кабеля сечением 150 мм² и длиной 800 м — это настоящий негабарит: его тяжело доставить, установить на козлы и размотать. Поэтому протяжённые кабельные линии монтируют отрезками, длина которых не превышает строительную, а затем соединяют.
Первое решение, которое приходит на ум, — распределительные коробки с клеммниками. Но клеммное соединение требует доступа для обслуживания. Поэтому для ответственных соединений кабельных линий применяют соединительные муфты: они обеспечивают надёжное механическое и электрическое соединение и не требуют обслуживания весь срок службы.
Виды соединительных муфт
| Признак | Варианты |
|---|---|
| Напряжение | Чаще всего до 1 кВ и до 10 кВ |
| Изоляция кабеля | Пластмассовая или бумажная пропитанная |
| Броня | Для небронированных и бронированных кабелей |
| Количество жил | Одно-, трёх-, четырёх-, пятижильные |
| Сечение жил | Каждая муфта рассчитана на свой диапазон сечений |
| Тип кабеля | Силовые, кабели связи, оптоволоконные |

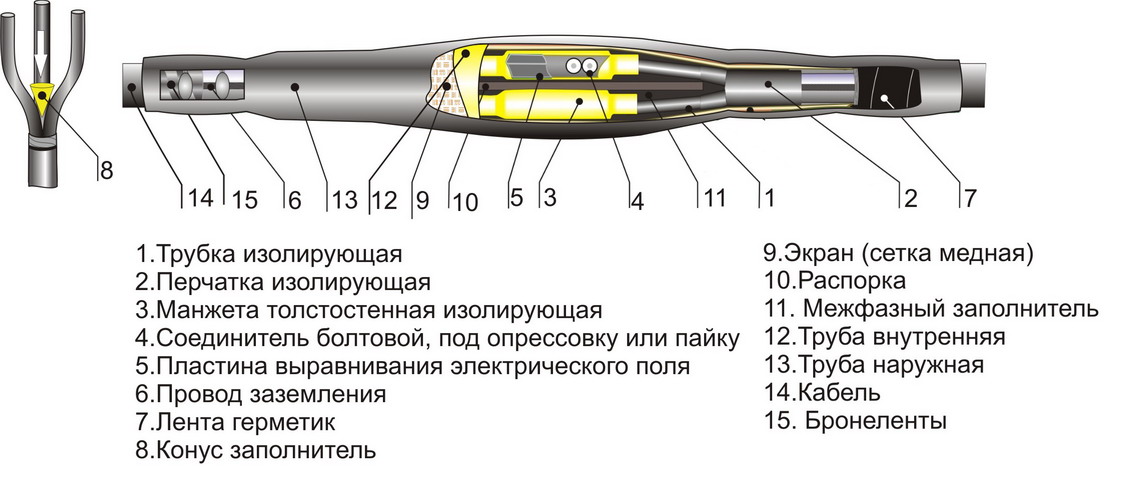

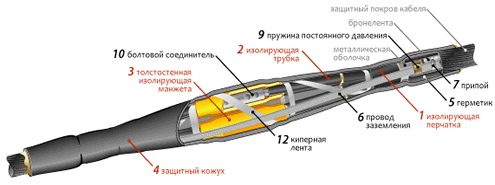

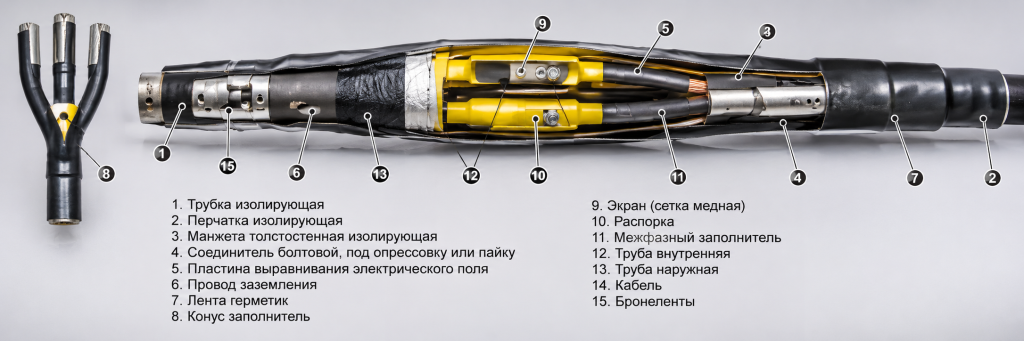

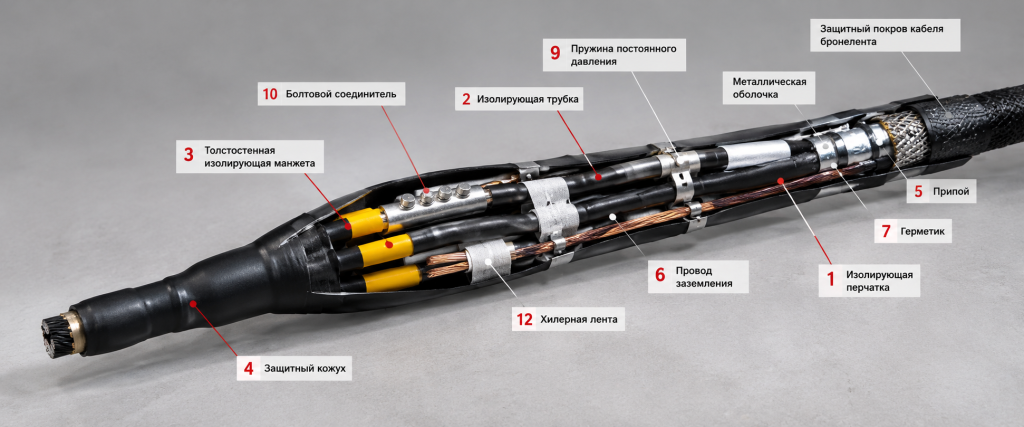

- Муфты для бронированных кабелей имеют специальный поводок, который соединяет броню. Его присоединяют пайкой или пружинами постоянного давления.
- Муфты для многожильных кабелей отличаются количеством соединителей и поперечными размерами.
- Муфты для кабелей связи и оптоволокна сильно отличаются по конструкции и способу установки от силовых: для них особенно важно соединение без потерь сигнала.

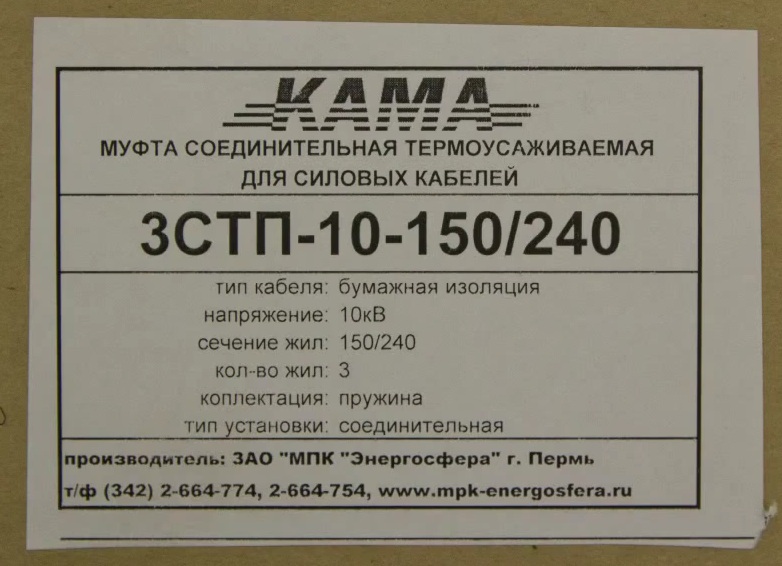

Расшифровка маркировки муфты

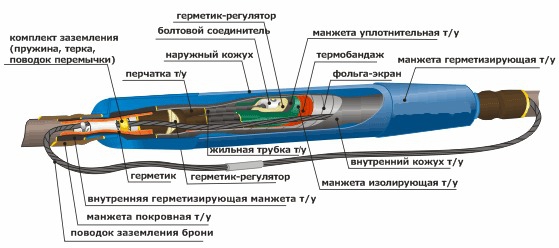

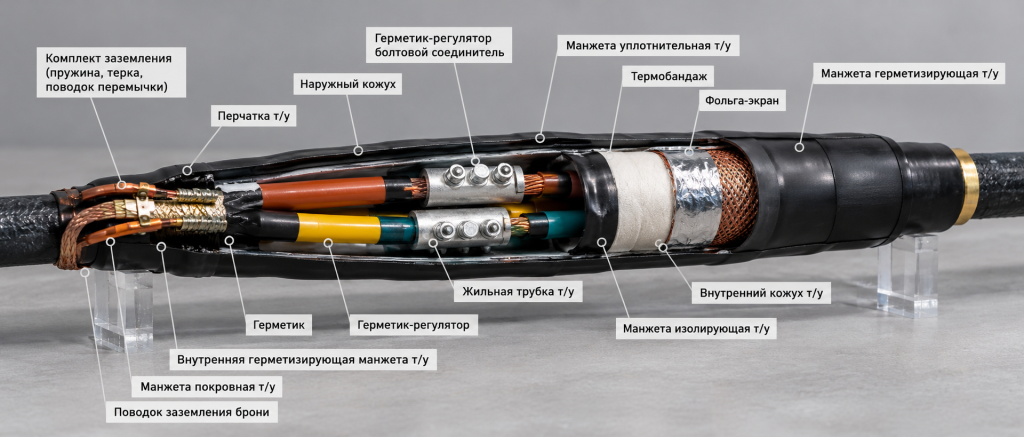

Основные параметры муфты указывают в маркировке. Рассмотрим пример: 10СТп(М)-3×(16-25).
| Обозначение | Значение |
|---|---|
| 10 | Рабочее напряжение — до 10 кВ |
| С | Соединительная |
| Т | Термоусаживаемая |
| п | Для кабелей с пластмассовой изоляцией |
| (М) | Модифицированная серия с двухслойной термоусаживаемой изоляцией |
| 3×(16-25) | Для трёхжильного кабеля с сечением жил от 16 до 25 мм² |
Монтаж муфт: раньше и сейчас

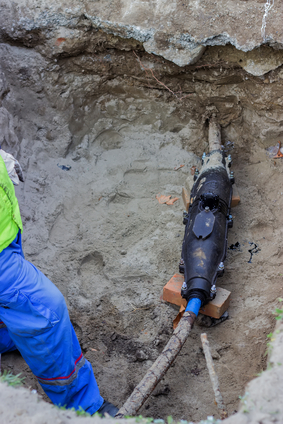

Ещё недавно установка муфты была сложным технологическим процессом: гильзы под опрессовку, эпоксидный клей, слои лент, оболочки из металлических труб. Ошибка неопытного монтажника могла дорого обойтись: ремонт повреждённой муфты на подземной линии требует много времени и денег. На многих предприятиях даже держали монтажников, которые занимались только муфтами. Сегодня так поступают лишь с особо ответственными высоковольтными муфтами.
Современную муфту до 1 кВ установить несложно — достаточно строго следовать инструкции:
- Жилы соединяют болтовыми соединителями со срывными головками — они гарантируют нужное усилие затяжки.
- Медь и алюминий болтовые соединители позволяют соединять между собой — при условии использования кварцевазелиновой смазки.
- Изоляцию обеспечивают термоусаживаемые трубки, для монтажа которых нужен строительный фен или газовая горелка.
Муфты в бытовом монтаже
В быту соединительные муфты нужны редко: обычно хватает строительной длины силового кабеля. Если муфта всё же понадобилась, для трёх- и четырёхжильных кабелей до 1 кВ подойдут муфты 1СТп-3 и 1СТп-4 соответственно.
Учитывайте падение напряжения
На протяжённых линиях с малым сечением жил падение напряжения бывает настолько большим, что потребитель получает неприемлемо низкое напряжение. Поэтому, если длина линии превышает строительную длину кабеля, имеет смысл заранее увеличить сечение жил и уже под него подбирать соединительную муфту.
