Решить проблему некачественного напряжения в бытовой сети помогает стабилизатор напряжения — аппарат, который сам отслеживает напряжение на входе и меняет коэффициент преобразования так, чтобы на выходе напряжение всегда оставалось в норме. Разберём, как выбрать стабилизатор, как он работает и что нужно учесть при подключении.
Содержание:
- Критерии выбора стабилизатора
- Типы стабилизаторов и принцип работы
- Сравнение типов стабилизаторов
- Подключение и эксплуатация
- Когда стабилизатор не поможет
Критерии выбора стабилизатора
Каким приборам нужен стабилизатор
Небольшие отклонения напряжения критичны не для всех приборов. Например, электроплита при отклонении на 15% будет работать почти как обычно, особенно при просадке. А вот освещение, электроника, холодильники и котлы с электронным управлением чувствительны к колебаниям. Поэтому кроме общедомовых стабилизаторов широко применяют компактные модели, которые включаются в розетку и защищают отдельный прибор или группу приборов. Это ещё и выгоднее: цена стабилизатора заметно растёт с мощностью.
Мощность
Мощность стабилизатора выбирают с запасом около 25% от суммарной мощности подключаемых приборов — иначе будет постоянно срабатывать внутренняя защита. Для защиты всего дома или квартиры обычно нужен стабилизатор мощностью не менее 5 кВт.
Диапазон входного напряжения
Так называемая «глубина стабилизации» — диапазон входного напряжения, при котором стабилизатор выдаёт норму на выходе. Он указывается в паспорте прибора (например, 140–260 В). Выбирайте диапазон с учётом реальных колебаний напряжения в вашей сети.
Количество фаз
Стабилизаторы бывают однофазными и трёхфазными — в соответствии с типом сети.
Исполнение

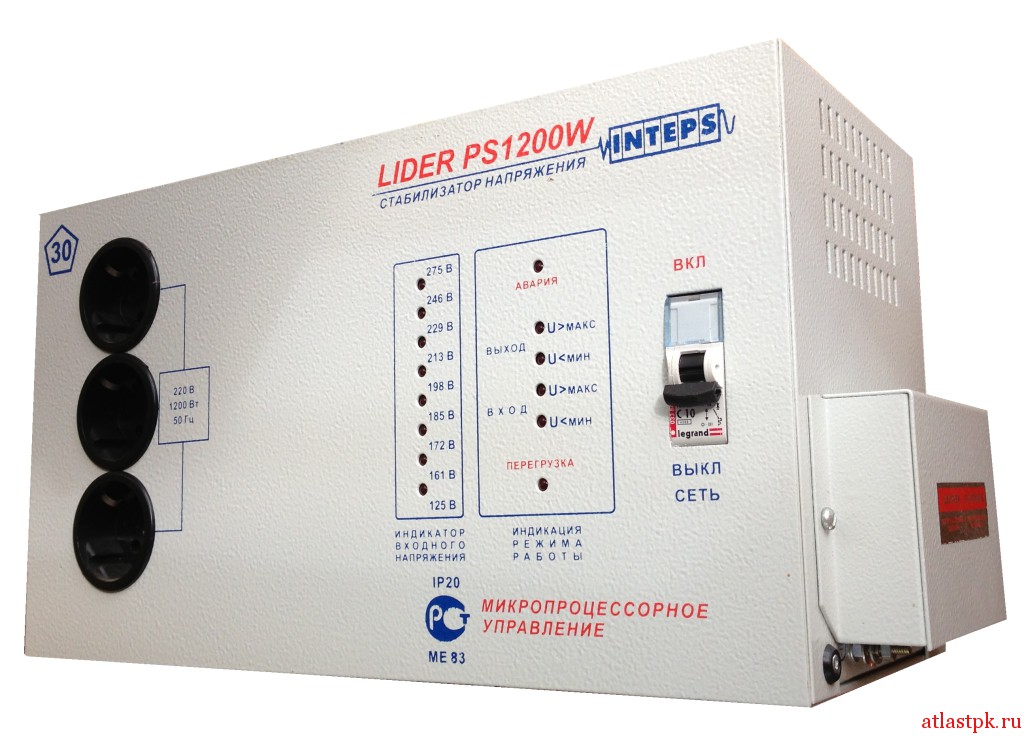

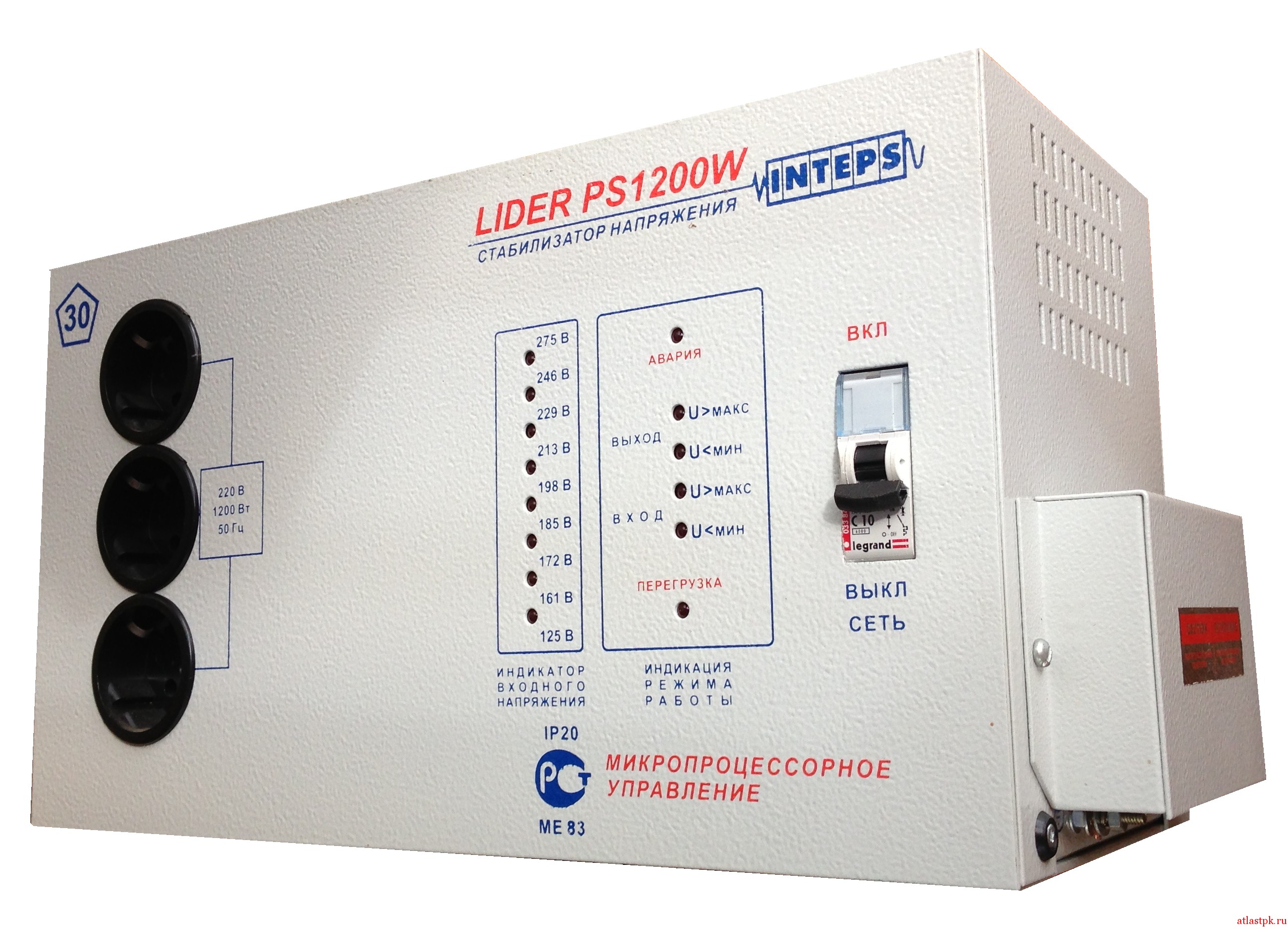

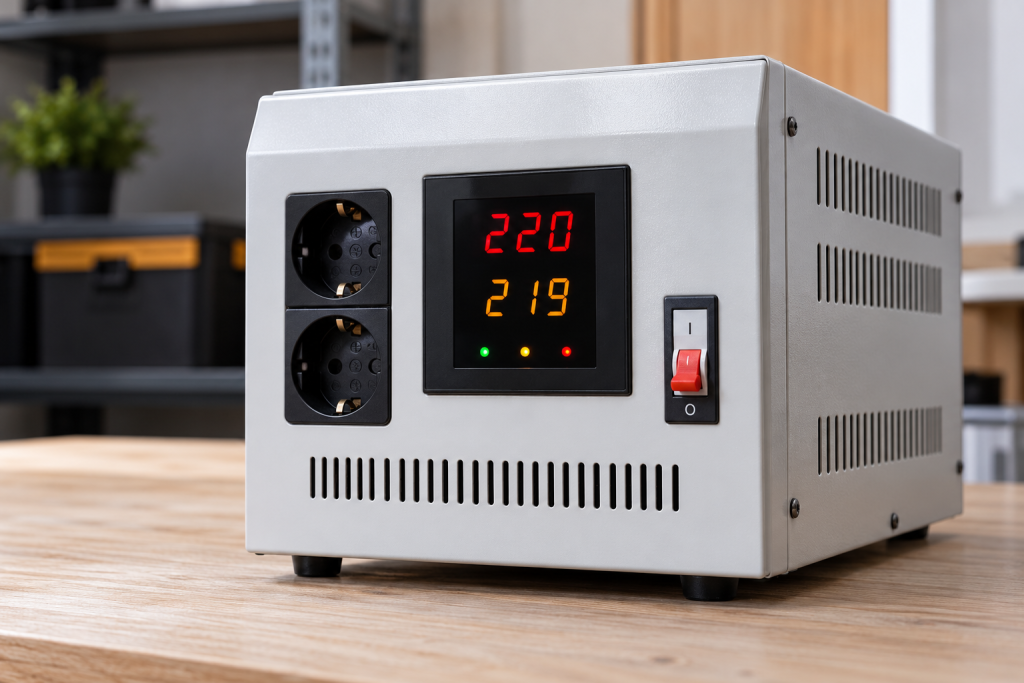

- Напольные — небольшой мощности; ставятся на пол или полку, подключаются вилкой в розетку.

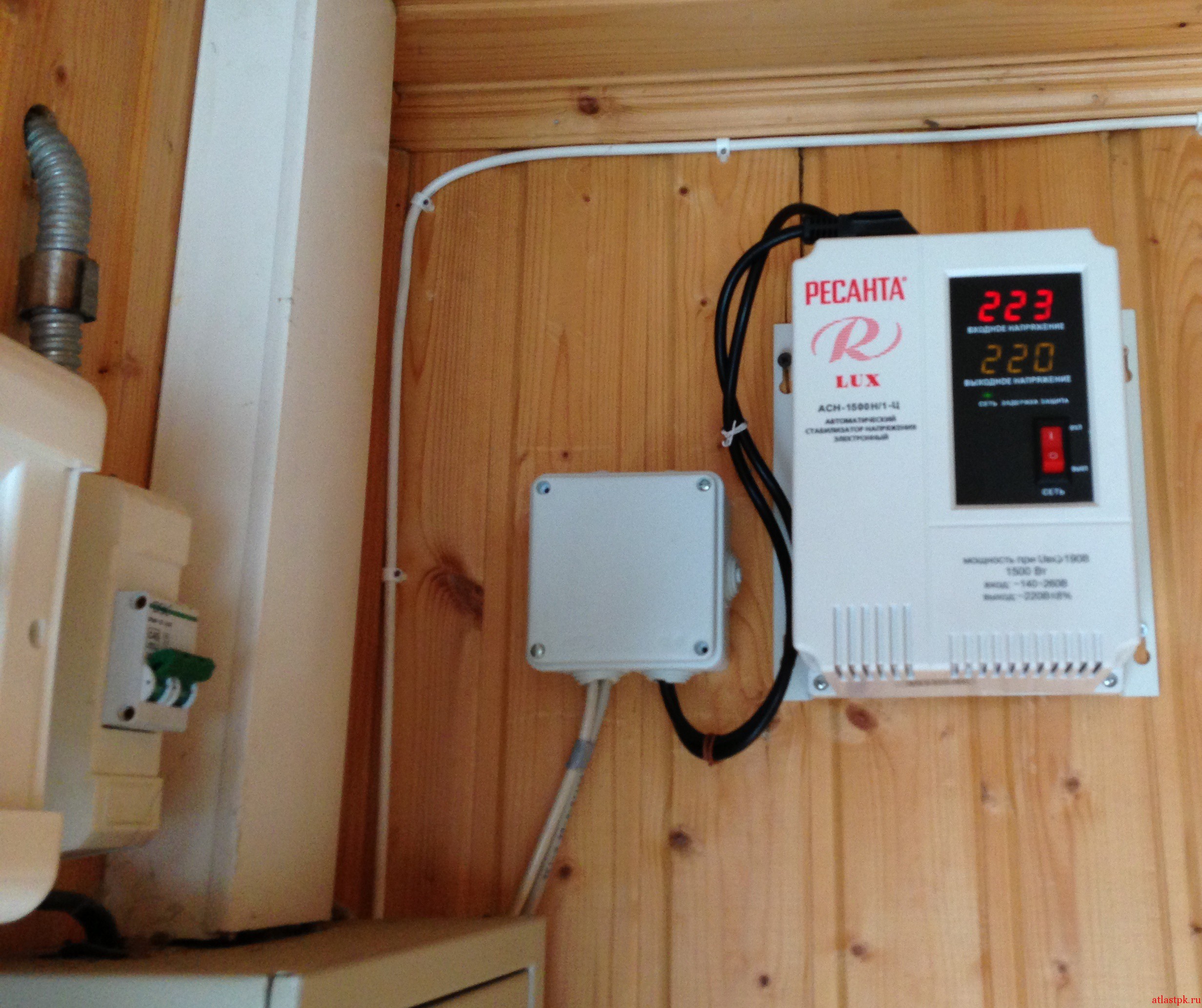

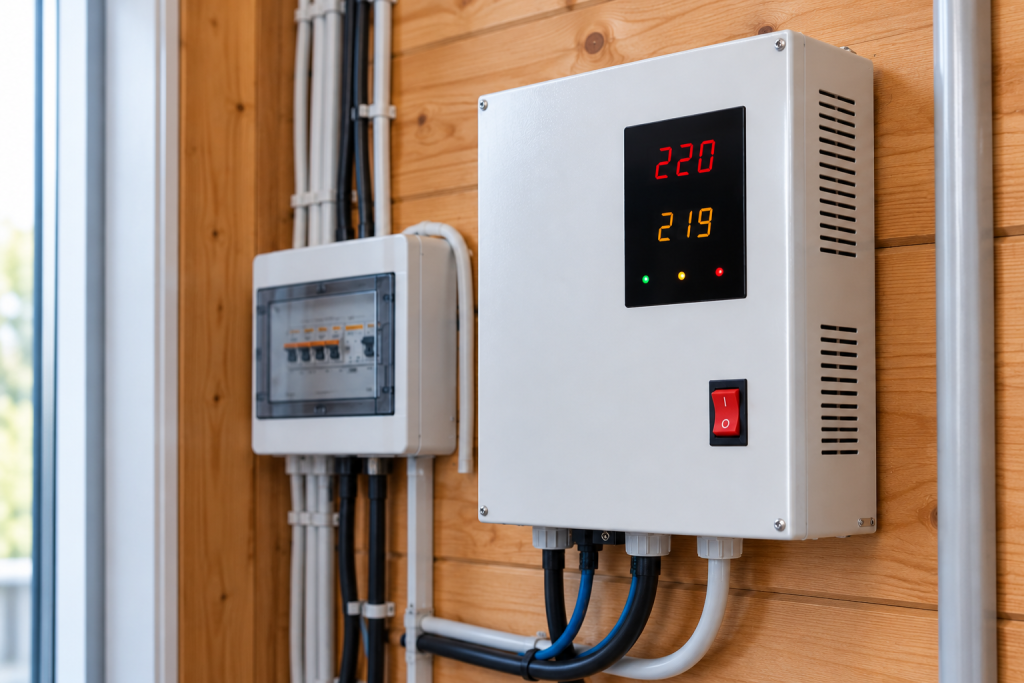

- Настенные — более мощные; крепятся на кронштейнах, подключаются через силовые клеммы.
Типы стабилизаторов и принцип работы
Для покупателя главное — диапазон входного напряжения, мощность и количество фаз. Но полезно понимать и принцип работы. Большинство стабилизаторов состоят из трансформатора и электронного блока (контроллера). Контроллер следит за напряжением на входе и выходе и при необходимости меняет число задействованных витков обмотки трансформатора. Способ переключения и определяет тип стабилизатора.
Релейные
Витки переключаются встроенными реле. Количество реле ограничено, поэтому регулировка ступенчатая: небольшие отклонения на выходе неизбежны. Ещё один минус — щелчки при переключении.
Электромеханические (сервоприводные)
Витки переключает скользящий контакт с сервоприводом. Такие стабилизаторы работают тише и регулируют напряжение плавно и точно. Но сервопривод не может двигаться мгновенно: при резком скачке техника до нескольких секунд остаётся под повышенным или пониженным напряжением. Кроме того, сервопривод питается от той же сети, и при сильной просадке он может просто не сработать.
Тиристорные (симисторные)
Витки переключаются электронными ключами — тиристорами или симисторами. Они срабатывают быстро и надёжно, а их компактность позволяет установить много ступеней регулирования, поэтому регулировка получается почти плавной. Для расширения диапазона иногда применяют двухступенчатую схему.
Инверторные
Самые совершенные и самые дорогие. Входное напряжение выпрямляется, а затем инвертор заново формирует идеальную синусоиду нужной частоты и амплитуды. Инверторные стабилизаторы обеспечивают наилучшие параметры и широкий набор защит.
Сравнение типов стабилизаторов
| Тип | Скорость | Точность | Шум | Цена |
|---|---|---|---|---|
| Релейный | Высокая | Ступенчатая | Щелчки | Низкая |
| Электромеханический | Низкая | Высокая, плавная | Тихий | Средняя |
| Тиристорный | Очень высокая | Высокая | Бесшумный | Выше средней |
| Инверторный | Мгновенная | Максимальная | Бесшумный (кроме вентилятора) | Высокая |

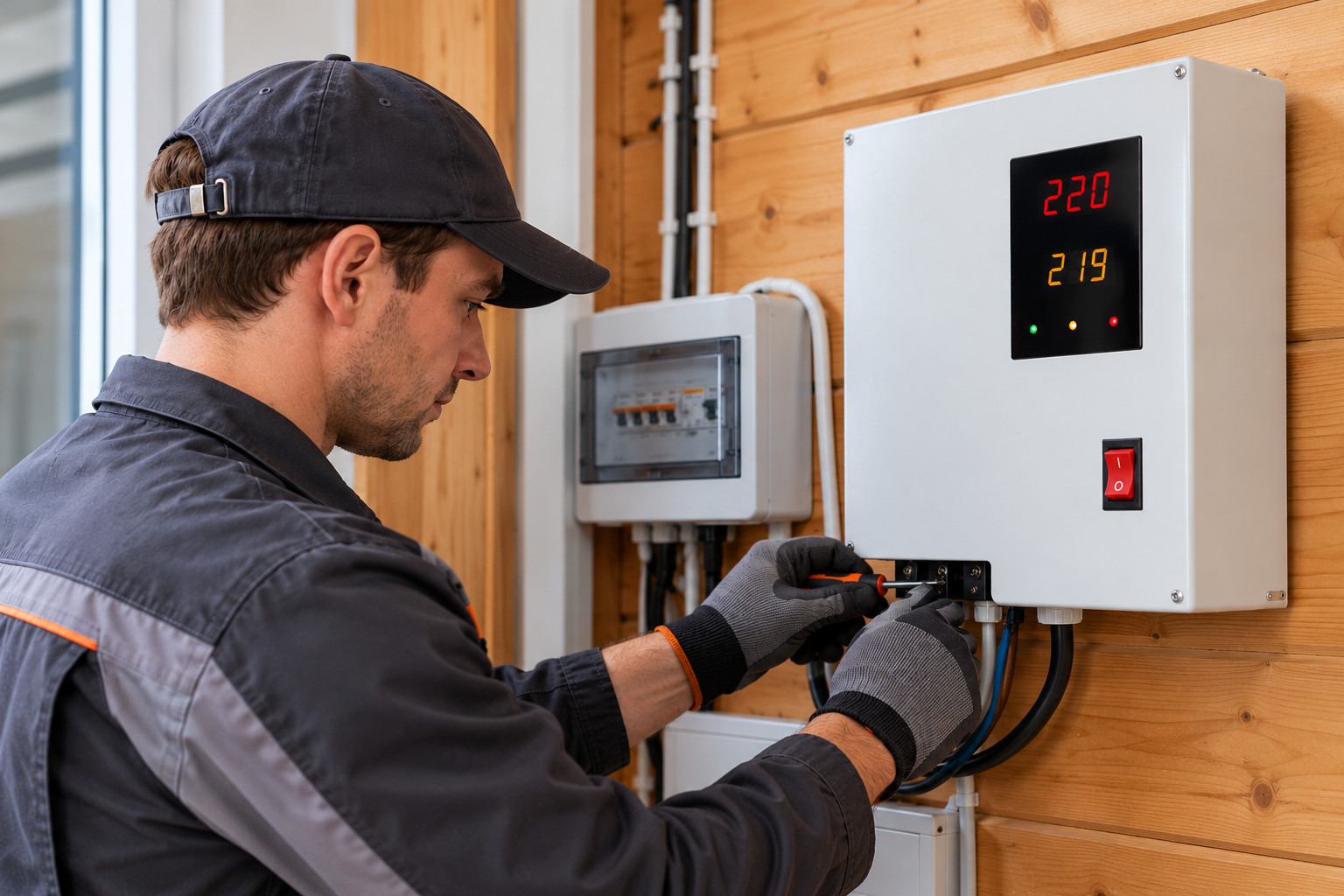

Подключение и эксплуатация
- Подключайте стабилизатор к сети только в выключенном состоянии.
- Соблюдайте маркировку клемм и подключите защитное заземление, если его требует инструкция.
- Предусмотрите байпас — линию для питания приборов напрямую от сети, если напряжение выходит за рабочий диапазон стабилизатора или он неисправен.
Когда стабилизатор не поможет
Стабилизатор — не панацея. Он защищает приборы и улучшает качество электроснабжения лишь в относительно небольших пределах. Если напряжение в сети постоянно ниже 160 В, проблему нужно решать с энергоснабжающей организацией.
Кроме того, при пониженном напряжении стабилизатор потребляет из сети больший ток. Если стабилизаторы массово установят многие абоненты, ток в сети недопустимо вырастет, сработает защита на подстанции — и сеть «упадёт», а напряжение так и не нормализуется.
Подробнее о причинах отклонений напряжения читайте в статье о пониженном и повышенном напряжении в сети.
