Технические характеристики кабеля ВВГ

Для стационарных установок для распределения и передачи электроэнергии используется кабель ВВГ. Это силовой кабель, у которого медные жилы покрыты поливинилхлоридной изоляцией и оболочкой. Данный кабель применяется для монтажа электрической сети на электрических станциях и специальных кабельных эстакадах, в промышленных, осветительных и распределительных устройствах и местных сетях, производственных помещениях и блоках, для монтажа электрической сети на открытом воздухе. Также кабель ВВГ используется для установки электрической сети во взрывоопасных местах В-I и В-Iа, при условии, что на него не будет оказываться механического воздействия. Специалисты не рекомендуют укладывать представленный кабель в траншеях. При возникновении пожара кабель ВВГ при одиночной укладке не возгорается и не распространяет возгорание.

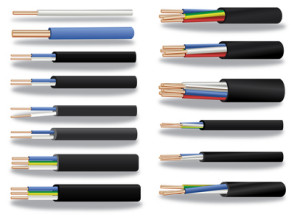

У кабеля ВВГ следующая конструкция:

жила токопроводящая медная, бывает однопроволочной и многопроволочной, круглой и секторной форм
поверх жилы располагается поливинилхлоридная изоляция. Причём у многожильных кабелей у каждой жилы отдельная расцветка. Нулевые жилы покрываются изоляцией голубого цвета. Для заземления используется только зелёно-жёлтая расцветка.
если кабель многожильные, то все жилы оформляются в скрутки. Скрутки могут быть из двух, трёх, четырёх и пяти жил. У двухжильной скрутки кабели состоят из жил равного сечения, у остальных – из жил равного сечения или же одна жила меньшего сечения.
оболочка также изготавливается из поливинилхлорида.

Для долгого срока службы кабеля ВВГ необходимо соблюдать условия его эксплуатации:

диапазон температур варьируется от -50 до +50
при температуре +35 градусов влажность воздуха должна быть примерно в промежутке до 98%
кабель можно прокладывать при низких температурах без предварительного подогрева, если столбик термометра находится на уровне не ниже -15 градусов
во всех случаях монтажа и прокладки кабеля ВВГ должно соблюдаться условие: на проводку не должно оказываться механическое воздействие.

При производстве ВВГ предъявляются строгие требования к его конструкции: поливинилхлоридная оболочка должна быть стойкой к деформации при температуре от +78 до +82; сам кабель должен быть стойким к навиванию. Срок службы кабеля достигает 30 лет при соблюдении всех условий эксплуатации и качественном производстве.

Существуют модификации данной марки:

ВВГнг - Индекс нг обозначает "кабель не распространяющий горение" .
ВВГнг-LS - Индекс нг-LS обозначает "кабель не распространяющий горение с пониженным дымо- и газовыделением",
ВВГнг-FRLS Индекс нг-FRLS обозначает "кабель не распространяющий горение огнестойкий (нг-FR - Fire Resistance) , с пониженным дымо- и газовыделением (LS - Low Smoke)"
