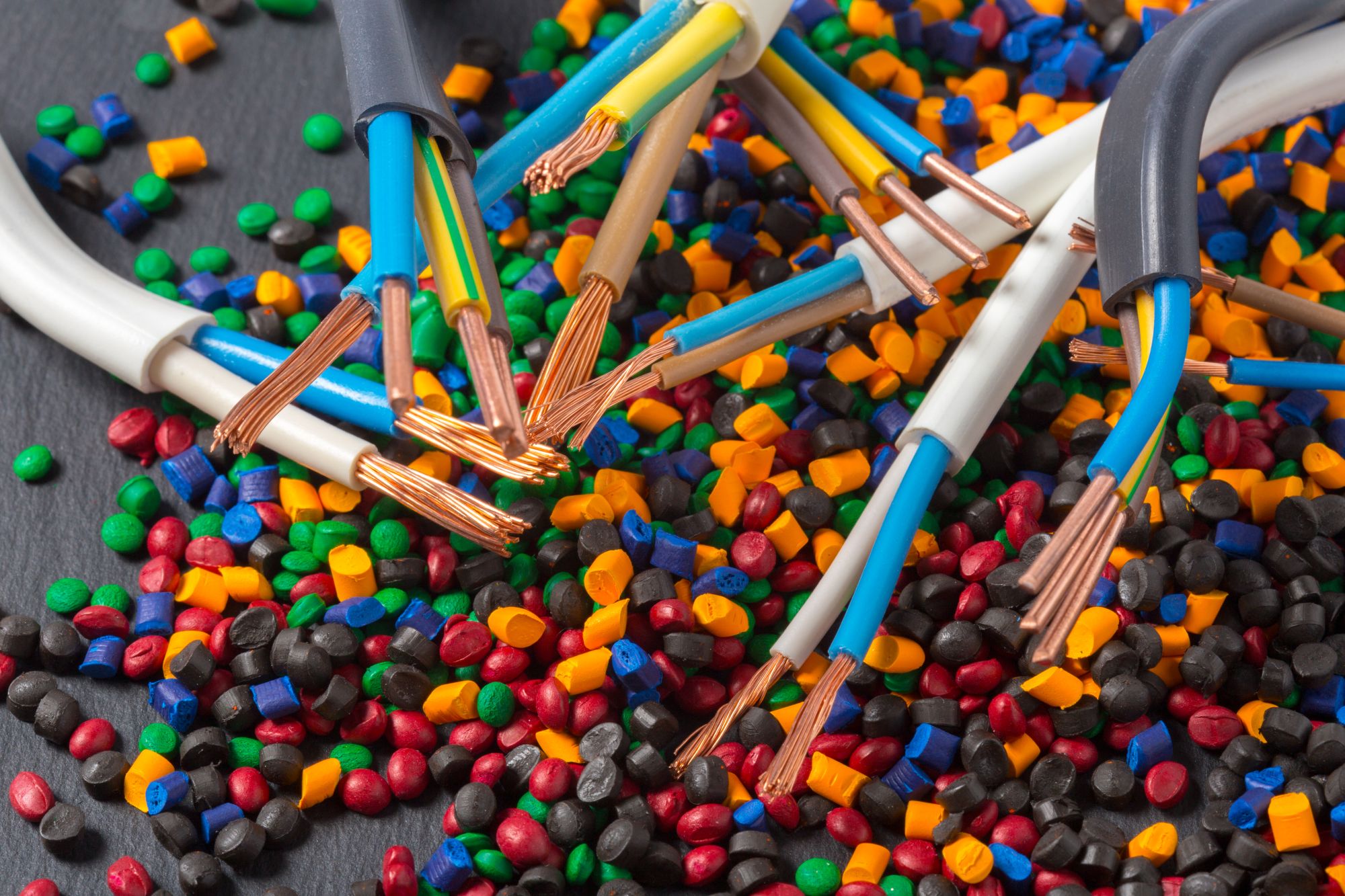

Типы изоляции силовых кабелей

В зависимости от степени сложности электропроводки, уровня и характера электрической нагрузки, применяют кабели с токопроводящей жилой из  меди или алюминия. Но не менее важным в выборе электрического кабеля является  тип его изоляции и оболочки. Самые распространенные материалы применяемые при изготовлении изоляции кабеля – это резина, ПВХ и полиэтилен. Так как у них разное строение и химический состав, кабели с разными видами изоляции имеют отличительные друг от друга свойства и различные сферы использования.

Резиновая изоляция кабеля

Кабели с резиновой изоляцией производятся из природных и синтетических каучуков. Преимущества таких кабелей – высокая гибкость и, соответственно, удобство монтажных работ. Также неоспоримым преимуществом кабелей и проводов с резиновой изоляцией и оболочкой является их способность сохранять гибкость при отрицательных температурах. Такой кабель практически одинаково гибок, как летом, так и зимой. Но у него есть некоторые недостатки: достаточно быстрая изнашиваемость и старение, которые влекут за собой ухудшение сопротивления изоляции. Примеры использования: подключение кранового оборудования и тельферов, различных подвижных механизмов и устройств, сварочного оборудования и многого другого. Марками кабелей и проводов с резиновой изоляцией или оболочкой являются КГ, КГ-ХЛ, РПШ, СРГ, АСРГ, ВРГ, АВРГ, НРГ, АНРГ.

ПВХ изоляция кабеля

ПВХ (поливинилхлоридная) изоляция представляет собой соединение поливинилхлоридной смолы и стабилизаторов, пластификаторов и прочих химических элементов. Благодаря пластификаторам, изоляция получается более пластичной, и процесс изготовления кабелей проходит намного легче. Однако, вместе с тем, химические свойства материала ухудшаются, и уменьшается сопротивление изоляции.  Используя в производстве другие добавки можно добиться повышения срока службы кабеля, его стойкости к нагреву, а также гибкости при пониженных температурах. Применение пигментных красителей позволяет получить различные цвета. Все чаще при производстве кабелей стали применяться такие материалы, как ПВХ «нг» или ПВХ «нг-LS». Первые характеризуются тем, что их использование препятствует горению при одиночной прокладке, а вторые – не распространяют горение при групповой прокладке с пониженным газо- и дымовыделением. К ним относятся такие марки, как ПВ, ПВС, ВВГ, КВВГ, АКВВГ, КВБбШВ, КВВГЭ. Такие кабели можно устанавливать в вертикальном положении или под большим уклоном.

Кабель с полиэтиленовой изоляцией

Полиэтиленовая изоляция состоит из различных полиэтиленов, как низкой, так и высокой плотности. К ним добавляются стабилизаторы и прочие химические вещества. Такой материал не распадается в растворителях в случае нормальной температуры окружающей среды. При производстве полиэтилен можно окрашивать в самые разнообразные цвета. Однако у полиэтиленовой изоляции есть и свои недостатки: ее свойства резко ухудшаются, когда температура повышается. В таких случаях данный материал может раствориться в ксилоле, хлороформе, толуоле и т.д. При использовании органических сильнополярных жидкостей, полиэтилен может потрескаться. В настоящее время все большей популярностью стали пользоваться кабели с изоляцией из сшитого полиэтилена (XLPE). У него есть специальный металлический слой, который не позволяет проникнуть  внутрь воде. В основном для его производства используется алюминий или свинец. А также такой кабель, в отличие от других видов,  выдерживает большие термические нагрузки, благодаря наличию в нем особого термоактивного материала. Марки этого вида: ПвП, АПвП, ПвПу, АПвПу, ПвВ, АПвВ, ПвВнг-LS, АПвВнг-LS.

Общие рекомендации по выбору типа изоляции кабеля

Таким образом, приобретая кабель, необходимо узнать, какой из его видов лучше всего подойдет в той или иной ситуации и где он будет установлен: в доме, на улице или в каком-то другом месте. Ведь от типа кабеля зависит не только надежность и долговечность его самого, но и здания, в котором он устанавливается.
