Кабельные муфты по назначению делятся на три вида: концевые, соединительные и ответвительные. Разберём, для чего нужна каждая и как монтируют наиболее распространённые термоусаживаемые муфты.
Содержание:
- Виды кабельных муфт
- Монтаж концевой муфты
- Монтаж соединительной муфты
- Ответвительная муфта
- Сечение заземляющего проводника
Виды кабельных муфт
| Вид муфты | Назначение |
|---|---|
| Концевая | Монтируется на конце кабеля для подключения к оборудованию: сборным шинам, выводам выключателей, силовых трансформаторов, трансформаторов тока и др. |
| Соединительная | Соединяет два отрезка кабельной линии |
| Ответвительная | Служит для ответвления дополнительной линии от основной |
Монтаж концевой муфты
Рассмотрим монтаж термоусаживаемой муфты — самой распространённой в электромонтажных работах.
- Разделка конца кабеля. С кабеля поэтапно снимают оболочки и изоляцию — в зависимости от его конструкции. При необходимости ставят проволочный бандаж, который фиксирует слой (изоляцию, броню) и не даёт ему раскручиваться.
- Наконечники. На каждую жилу устанавливают наконечник для последующего подключения к оборудованию. В зависимости от диаметра жил и трубок наконечники монтируют до или после усадки жильных трубок.
- Жильные трубки и манжеты. На каждую жилу надевают жильную трубку и усаживают её строительным феном или пропан-бутановой горелкой. Затем на наконечник и трубку надевают и усаживают концевую манжету.
- Перчатка. На все жилы надевают и усаживают термоусаживаемую перчатку.
- Выравнивание поля. Наматывают ленту для выравнивания электрического поля, поверх неё усаживают поясную манжету.
- Заземление брони или экрана. Стальные ленты брони (экрана) зачищают напильником до металлического блеска, облуживают оловянно-свинцовым припоем и припаивают к ним гибкий медный заземляющий проводник. Место пайки изолируют поясной манжетой.

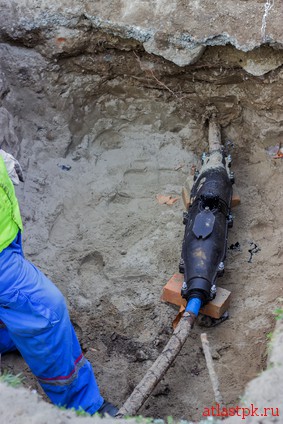

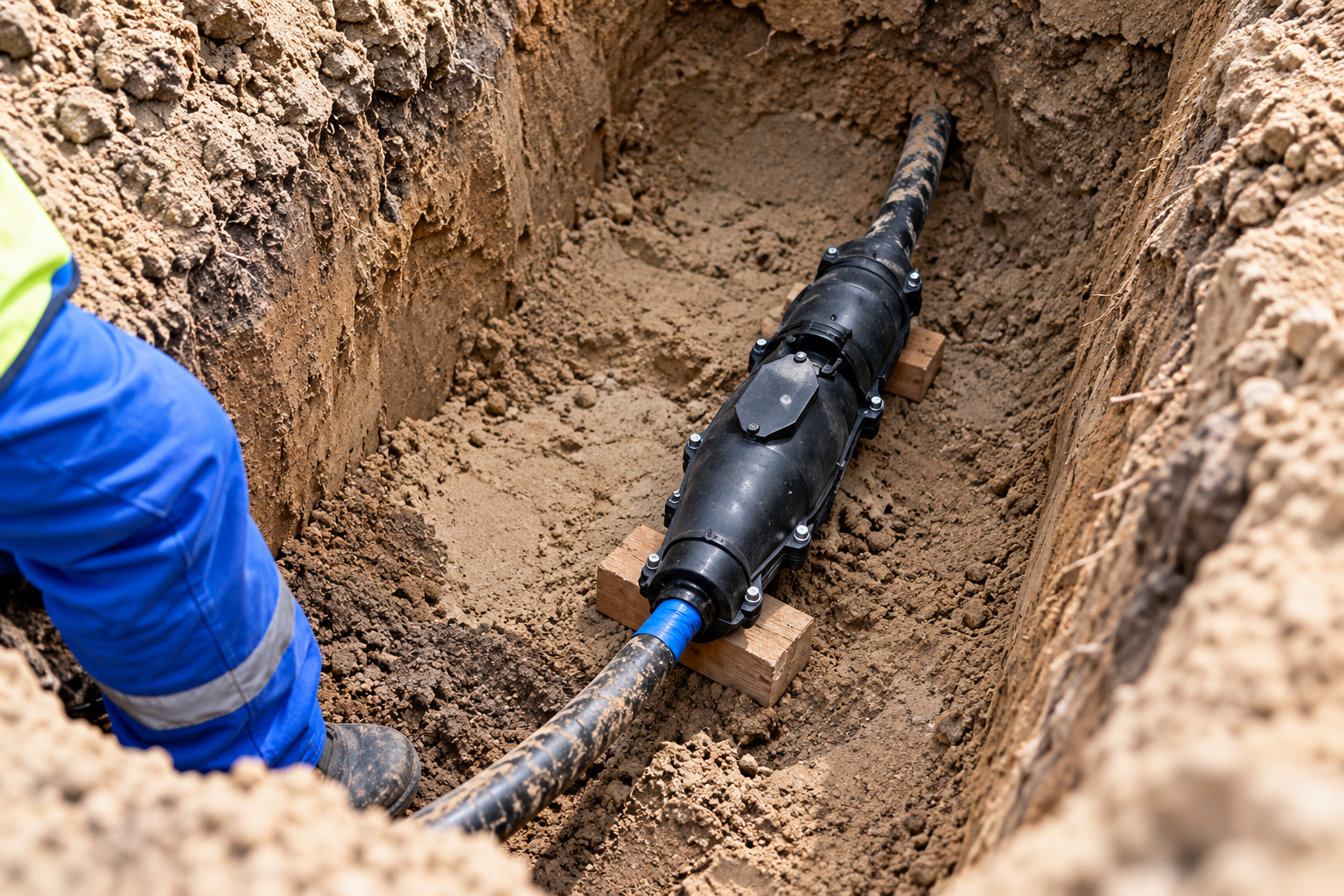

Монтаж соединительной муфты
Важно: изолирующие манжеты, шланг и защитный кожух надевают на кабель до соединения жил — потом это будет невозможно.
- Разделка концов соединяемых кабелей.
- Монтаж термоусаживаемых трубок на каждую жилу.
- Намотка ленты для выравнивания электрического поля.
- Надевание и усадка перчаток.
- Соединение жил — опрессовкой гильз или болтовыми соединителями.
- Монтаж изолирующих манжет на места соединения жил — для надёжной изоляции надевают две манжеты.
- Усадка шланга, который герметизирует муфту.
- Монтаж заземляющего проводника, соединяющего броню или экран обоих кабелей.
- Намотка экранной и герметизирующей ленты поверх муфты.
- Монтаж термоусаживаемого защитного кожуха, который герметизирует муфту вместе с местами подключения заземления.
Ответвительная муфта
Ответвительную муфту монтируют по тому же принципу. Главное — надёжное соединение ответвляемого кабеля с магистральным, качественная изоляция контактов и герметичность муфты. Помимо описанных элементов, здесь применяют двухпалые термоусаживаемые перчатки, которые герметизируют места ответвления жил.
На практике ответвительные муфты используют редко: дополнительные линии обычно подключают в распределительных устройствах или через промежуточные распределительные щиты.
Сечение заземляющего проводника
Для заземления брони и экрана используют гибкий медный проводник. Его сечение зависит от сечения жил кабеля:
| Сечение жил кабеля | Сечение заземляющего проводника |
|---|---|
| до 120 мм² | 16 мм² |
| до 240 мм² | 25 мм² |
Подробнее о маркировке и выборе соединительных муфт читайте в статье о соединительных кабельных муфтах.
