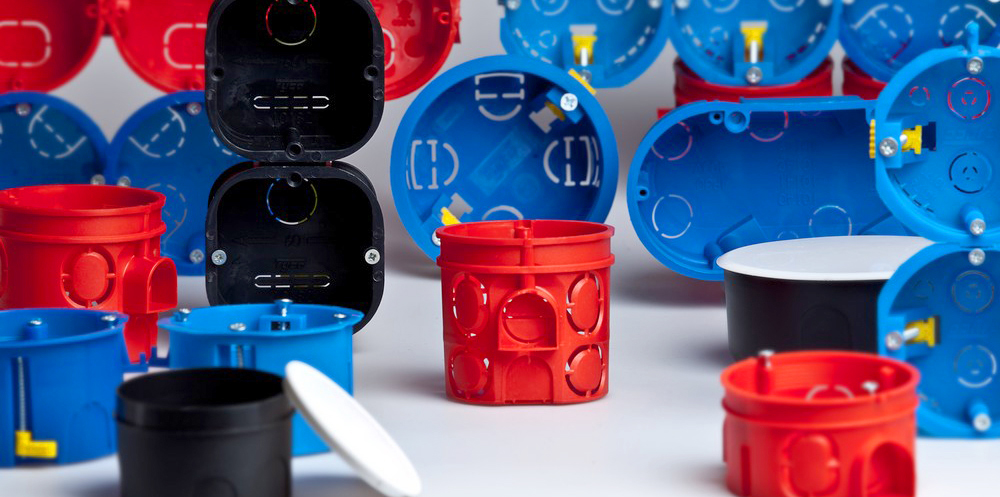

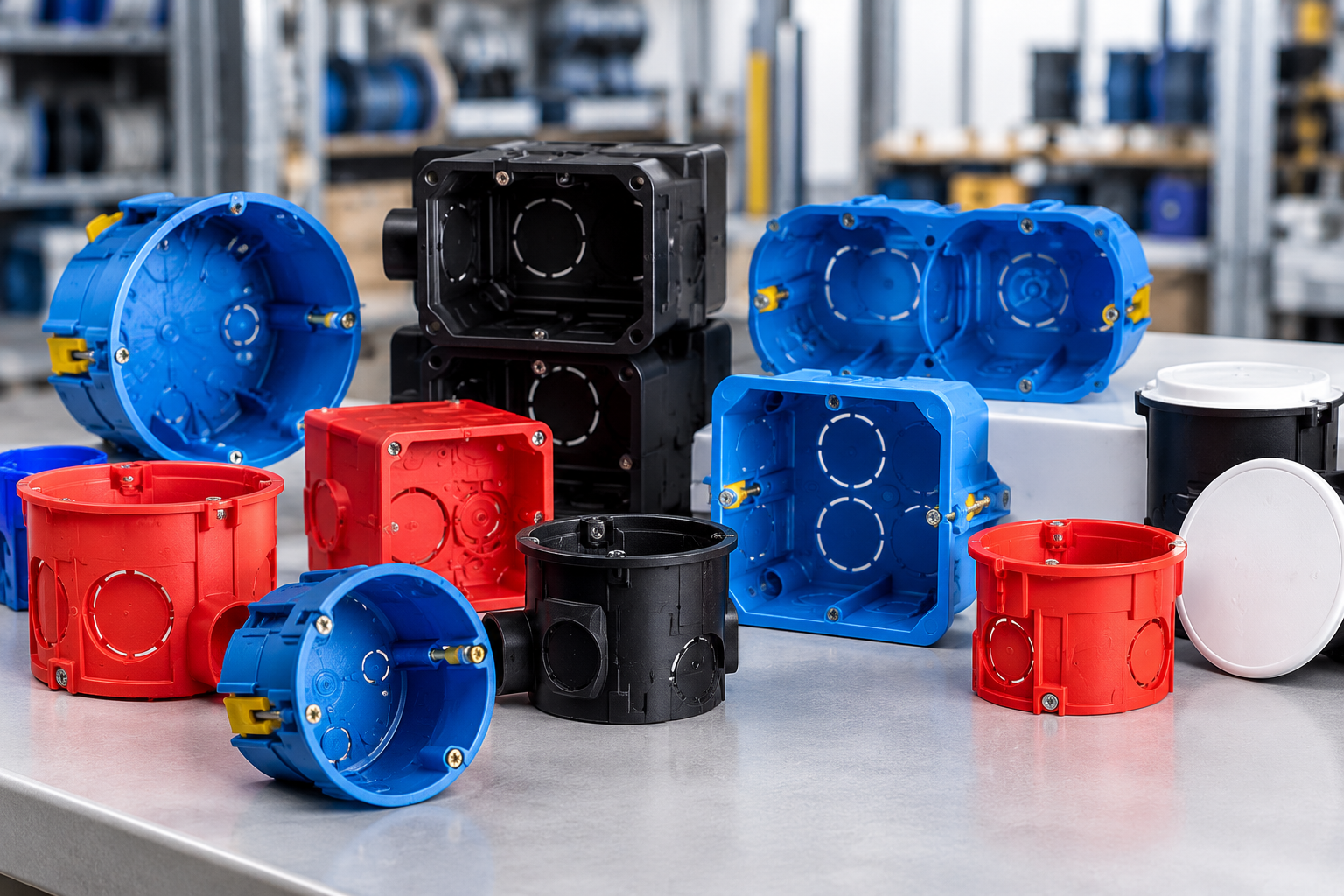

Установочные и распаечные коробки

В ходе электромонтажа постоянно возникает необходимость соединять между собой жилы кабелей. Понятно, что это делается при помощи специальных клеммников и зажимов. Но элементарная безопасность и понятия об эстетике требуют того, чтобы эти клеммники и зажимы не висели на проводах и не были как есть замурованы в стену. Их необходимо «прятать» в специальные коробки, которые принято называть «распаечными».

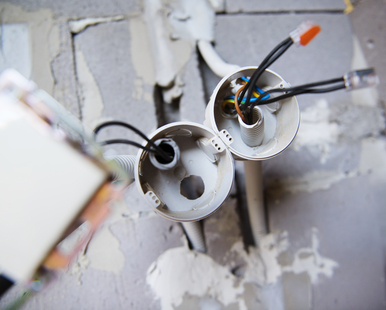

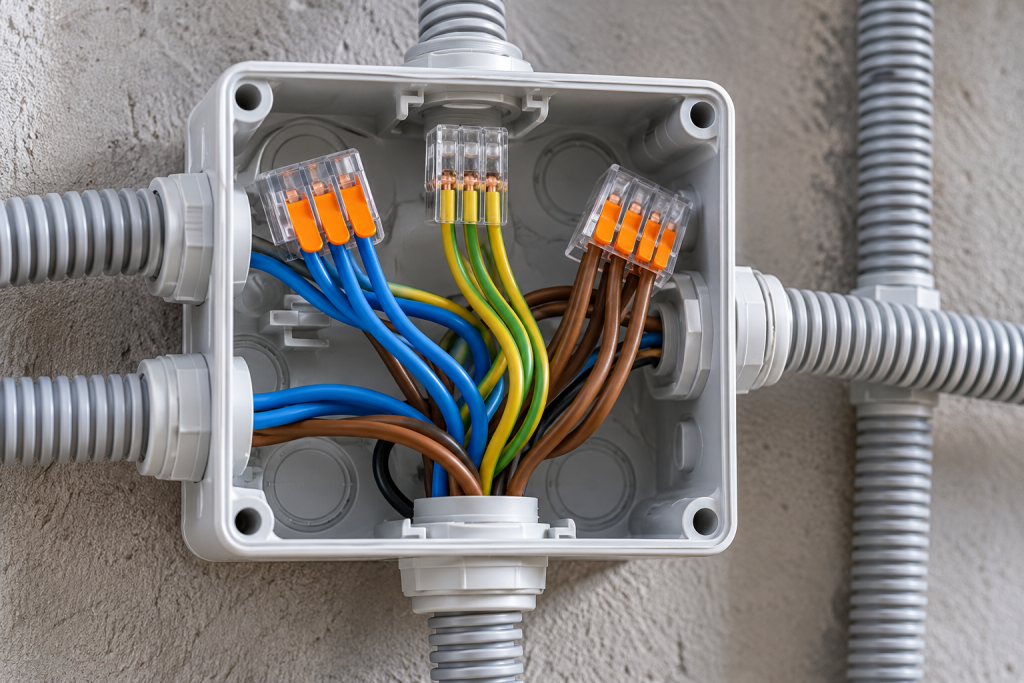

Cоединение жил кабелей внутри распаечной коробки

Cоединение жил кабелей внутри распаячной коробки

Cоединение жил кабелей внутри распаечной коробки С другой стороны, многочисленные розетки, выключатели, диммеры, регуляторы теплых полов и прочие электроустановочные изделия тоже крайне редко могут устанавливаться просто на стену без всяких приспособлений. Для изделий в составе открытой электропроводки требуются специальные изолирующие ровные подкладки – из листа фанеры или из самозатухающего пластика, в зависимости от того, выполнены ли стены из несгораемого материала или нет. А при монтаже скрытой проводки обязательно использование установочных коробок, позволяющих легко встроить в стену розетку, выключатель или любое другое установочное изделие.

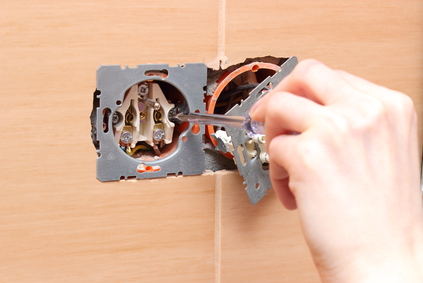

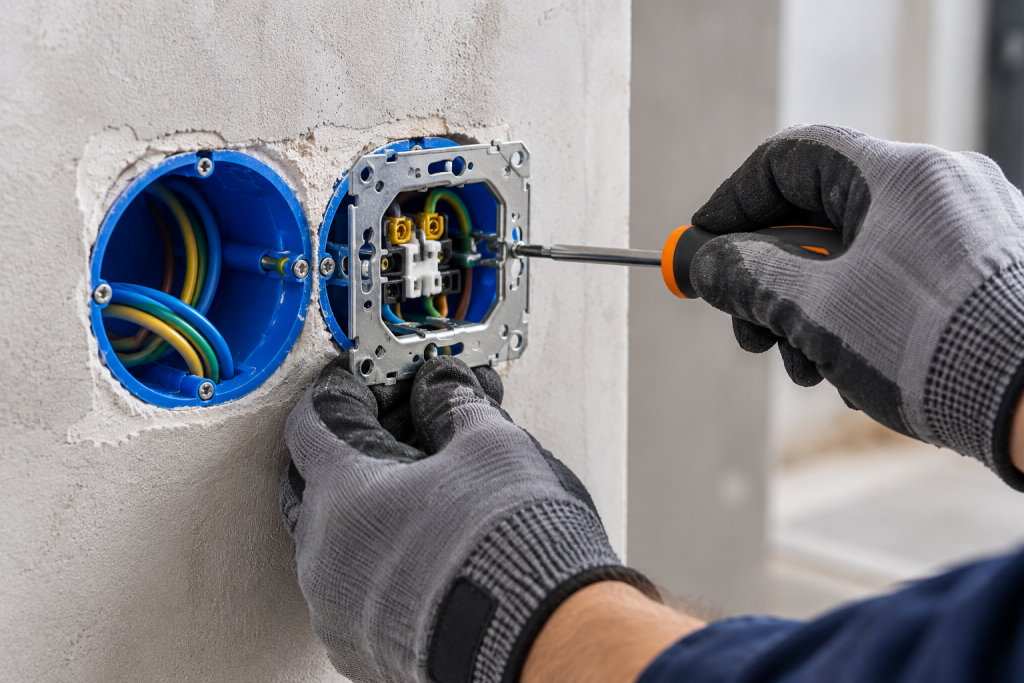

Использование установочных коробок при электромонтаже Таким образом, грамотный электромонтаж без использования двух видов коробок просто невозможен. Однако коробки не так уж просты и отличаются некоторым разнообразием.

Распаечные коробки

На текущий момент подавляющее их большинство выполняется из пластика. Металлические распаечные коробки используются в промышленности в тех случаях, когда требуется обеспечить высокую степень защиты от внешних механических воздействий.

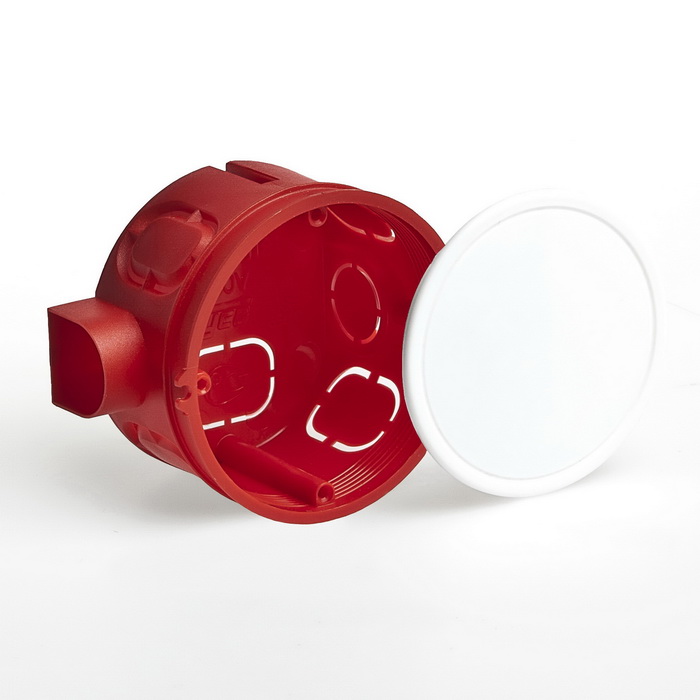

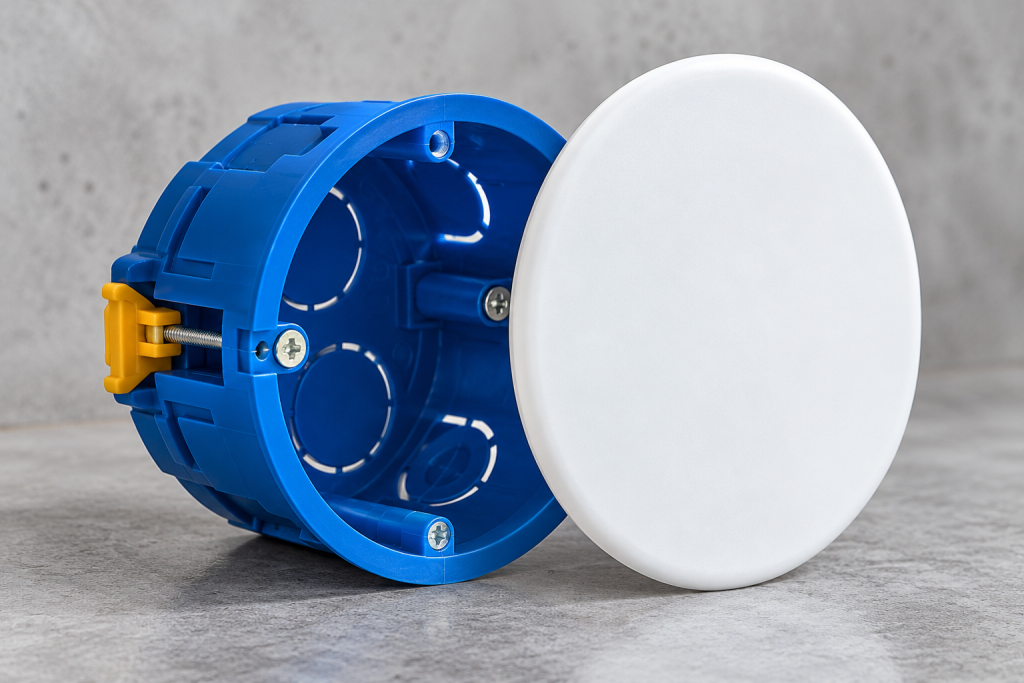

Распаечная коробка для внутренней установки Распаечные коробки по своему исполнению делятся на коробки для наружной установки, а также коробки внутренней установки для полых и для сплошных стен. Коробки наружной установки используются в составе открытой проводки и крепятся на стене при помощи саморезов и дюпелей.

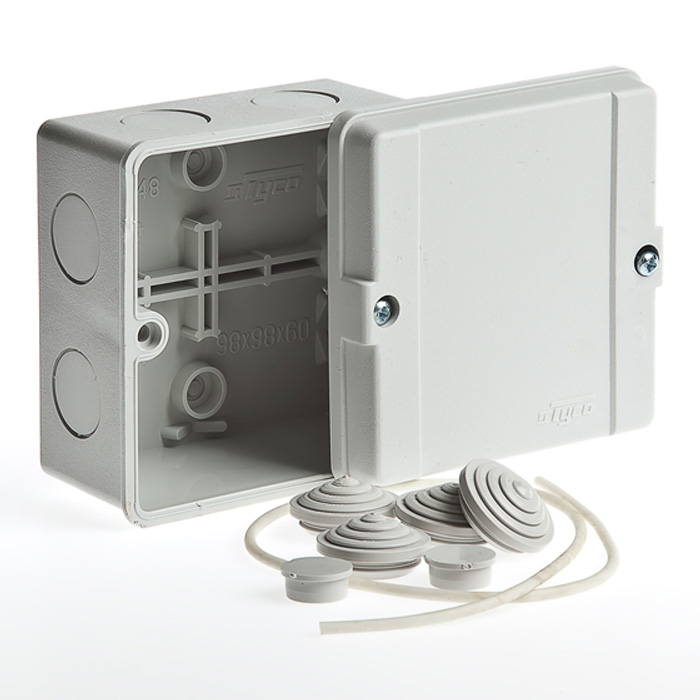

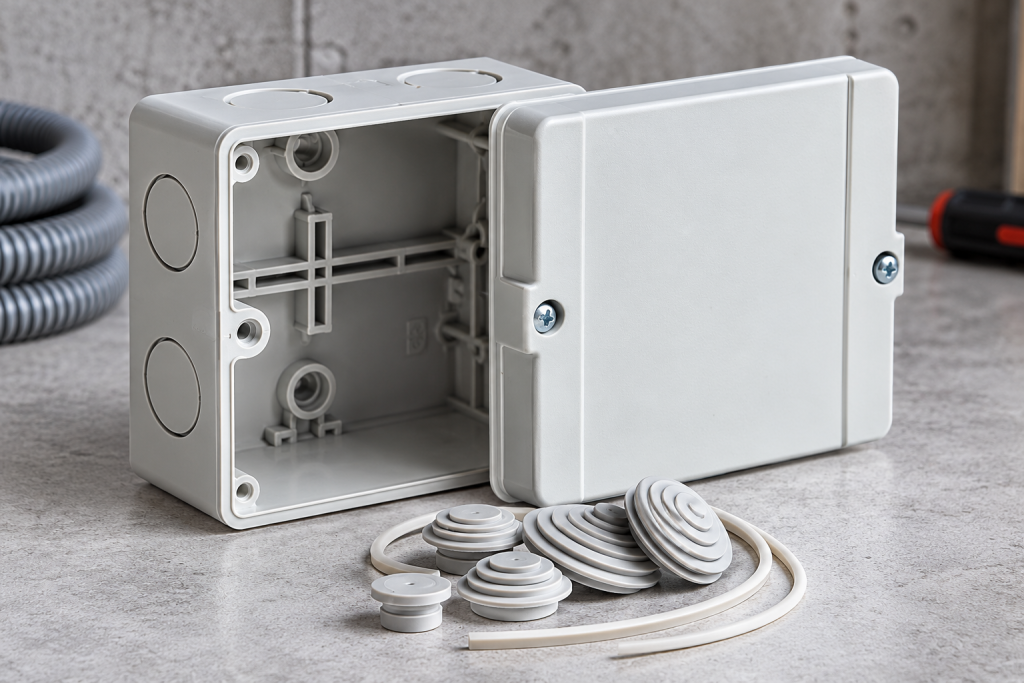

Распаечная коробка для наружной установки с гермовводами Кабельные вводы распаечных коробок наружной установки могут иметь манжеты для трубной проводки, а могут иметь конструкцию, позволяющую использовать их вместе с кабельными каналами. В любом случае коробки наружной установки обеспечивают кабельным вводам некоторую герметичность. Распаечные коробки внутренней установки для сплошных стен просто вмуровываются в отверстия в стенах при помощи стройматериалов, например, алебастра. А коробки для полых стен имеют на своих краях специальные винтовые зажимы, при помощи которых коробка прижимается изнутри к перегородке. Кабельные вводы коробок для скрытой проводки в общем случае не обеспечивают герметичности.

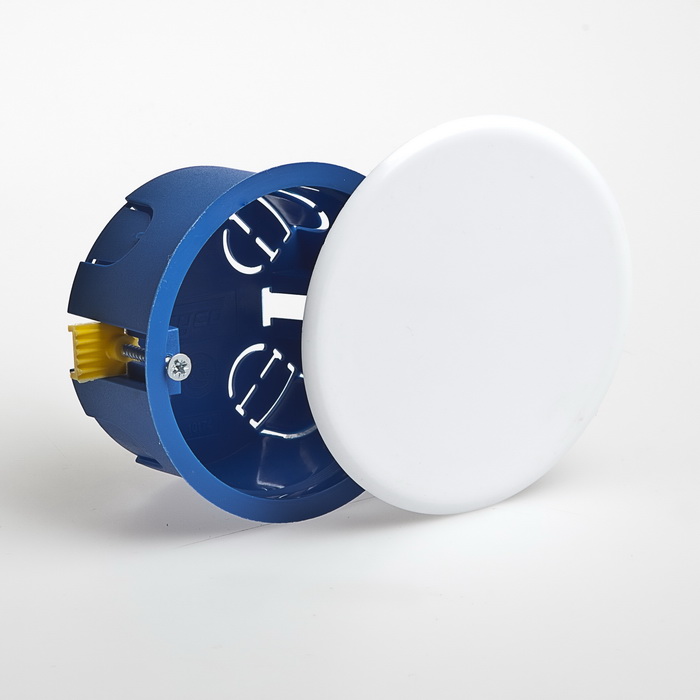

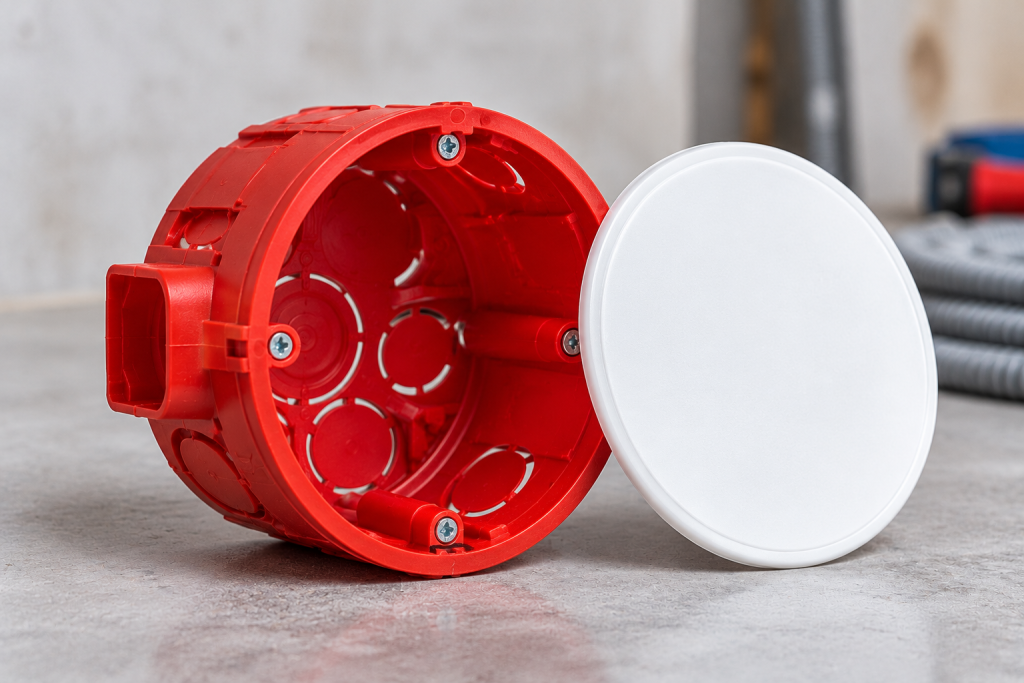

Распаечная коробка для с внутренней установки в стены из гипсокартона Геометрические размеры, форма и количество вводов распаечных коробок могут быть практически любыми. Выбор определяется количеством и жильностью вводимых и соединяемых в коробке кабелей. Конструкция крышек тоже может быть самой разной, однако в большинстве случаев крышка просто зажимается в корпусе собственными зажимами коробки. И лишь в некоторых случаях крышка распаечной коробки может крепиться при помощи винтов, идущих в комплекте с коробкой. Если распаечная коробка не имеет собственной контактной группы, то для соединения в ней кабелей придется воспользоваться сертифицированными зажимами и клеммниками, такими как WAGO или СИЗ.

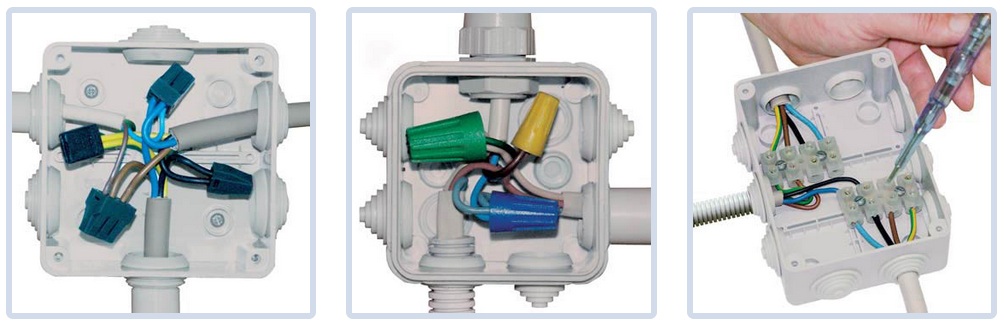

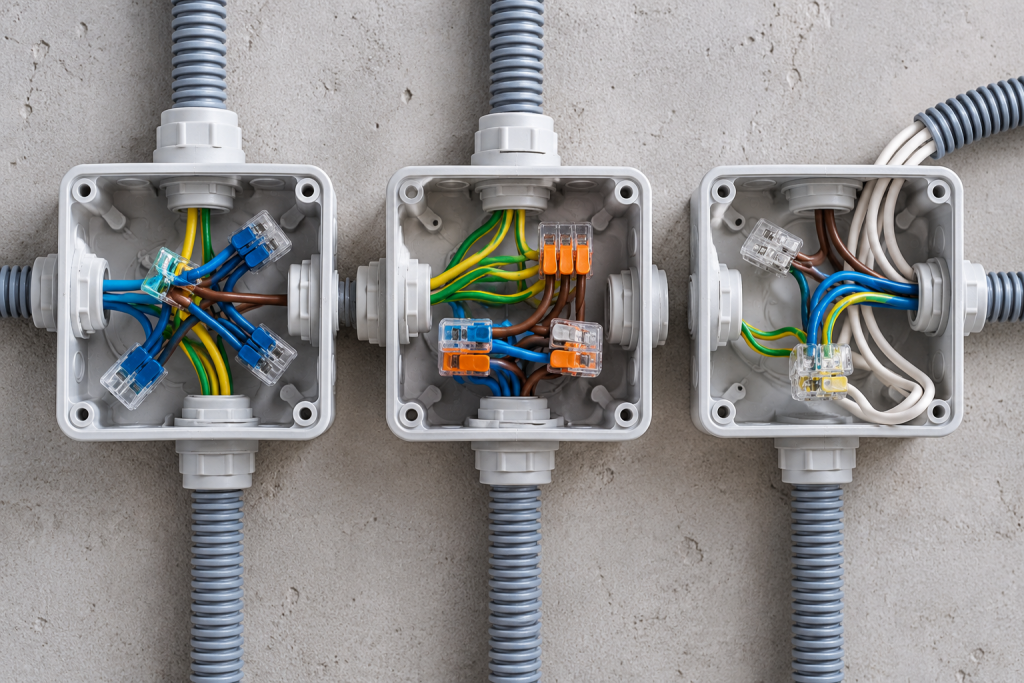

Способы соединения проводов внутри распаечной коробки

Установочные коробки

Установочные коробки конструктивно точно так же, как и распаечные, подразделяются на коробки для сплошных и полых стен. В составе открытой электропрводки установочные коробки не нужны, и поэтому не имеют наружного исполнения. Монтаж установочных коробок в полые и сплошные стены выполняется точно так же, как и монтаж аналогичных распаечных коробок. Используются те же зажимы для полых, или строительные материалы для сплошных стен. Установочные коробки по понятным причинам не нуждаются в крышках, а размер и форма у них не отличаются разнообразием. Чаще всего такие коробки круглые и имеют диаметр 76 миллиметров. Этот связано с размерами и габаритами электроустановочных изделий. Говоря о последних, следует помнить, что розетки и выключатели внутренней установки могут крепиться при помощи специальных распорок или установочных винтов. Установочные же коробки имеют такую конструкцию, что позволяют воспользоваться любым из этих двух способов установки изделия.

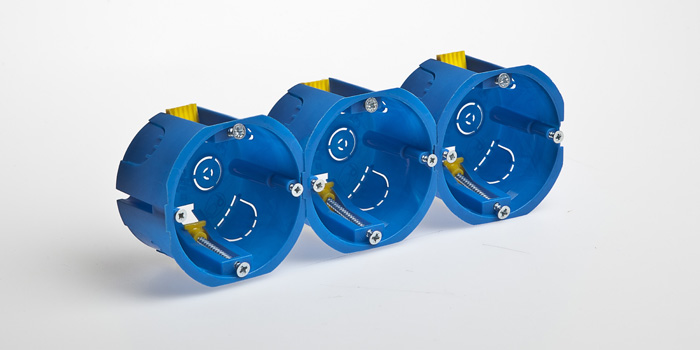

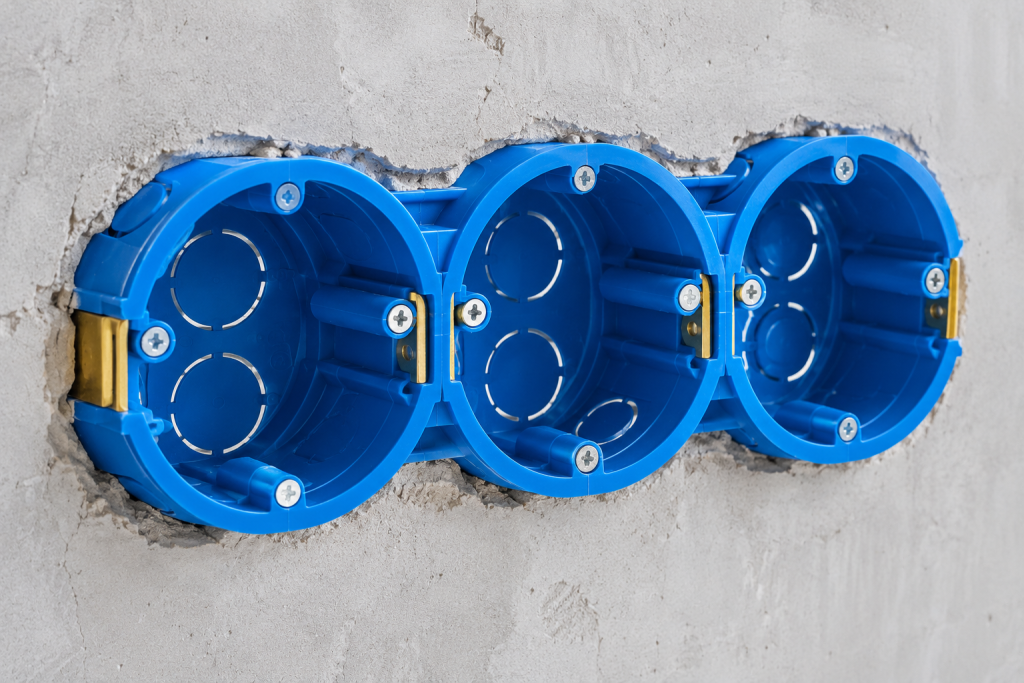

Соединения коробок в блок из нескольких штук Большинство производителей установочных коробок предусматривают в конструкции своих изделий возможность соединения коробок в блок из нескольких штук. Это полезно знать, если необходимо установить ряд электротехнических изделий под общей рамкой.
