Современный
ассортимент электротехнической продукции предлагает достаточно широкий выбор штепсельных розеток для бытового применения. Какую розетку выбрать? Следует отметить, что от правильности произведенного выбора розетки зависит срок ее службы. Для того чтобы правило выбрать розетку необходимо, прежде всего, иметь представление какие розетки бывают и их характерные особенности. В данной статье рассмотрим основные виды штепсельных розеток, которые применяются в быту.
Первый критерий, по которому классифицируются розетки – это ее тип, в зависимости от способа монтажа. Существует два типа розеток – наружного типа и внутреннего типа. Характерная особенность розеток наружного типа заключается в том, что основная ее часть находится снаружи стены. Данный тип розеток применяется, как правило, при монтаже электропроводки наружного типа. Хотя бывают случаи, когда наружные розетки применяют для скрытой электропроводки. Например, когда по той или иной причине нет возможности установить встраиваемую розетку.

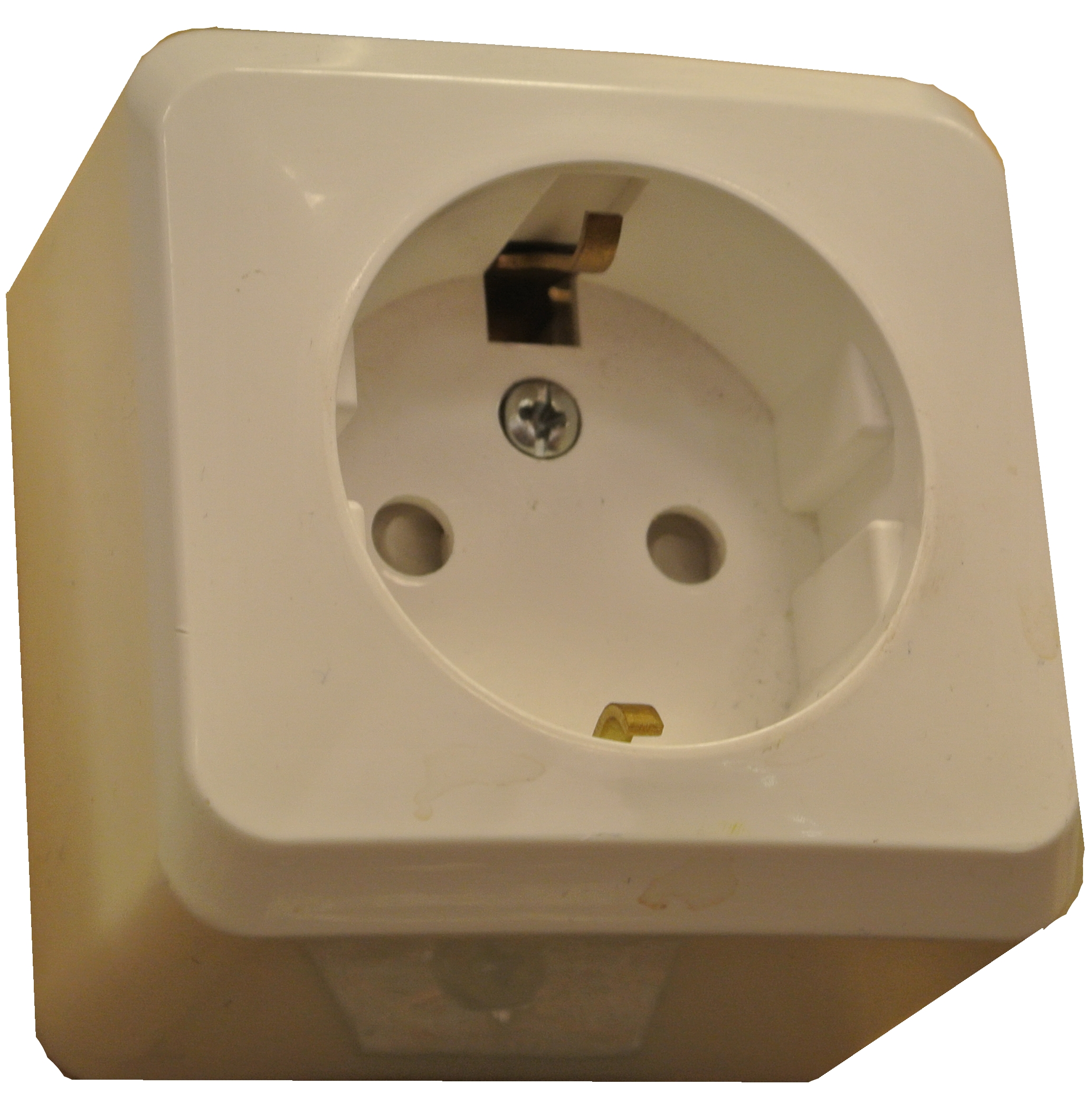

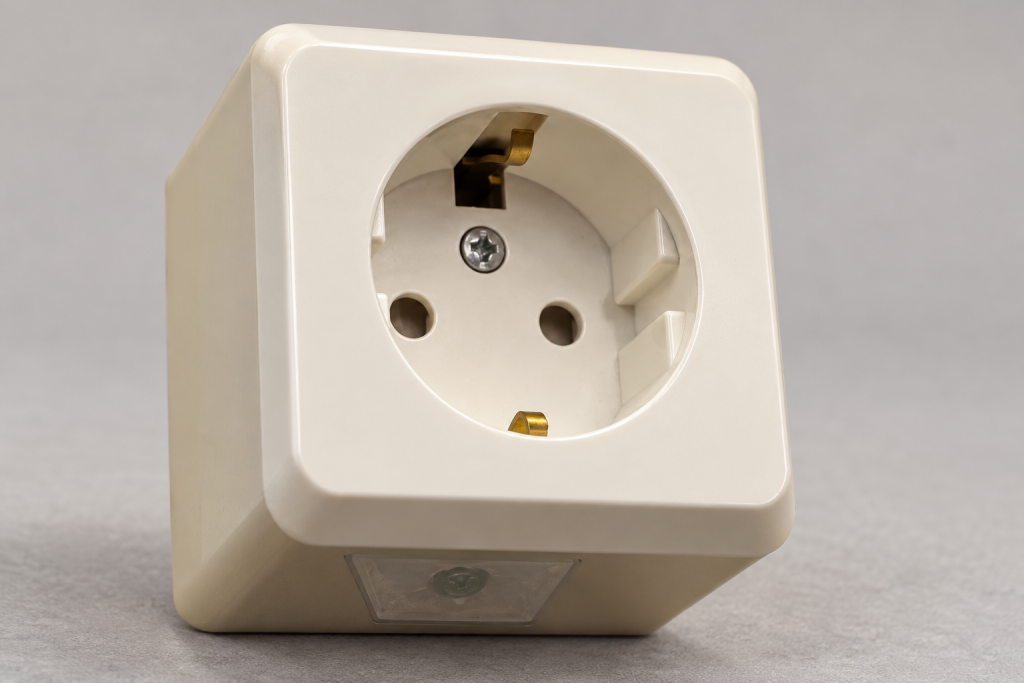

Розетка наружного типа

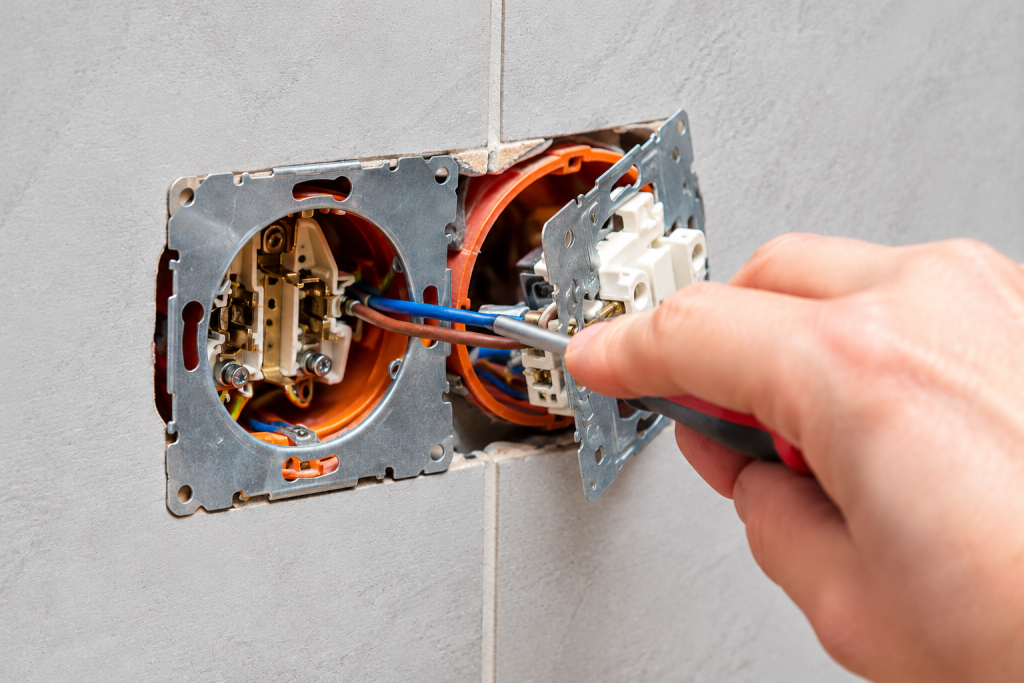

Встраиваемые розетки (внутреннего типа) применяются для скрытой электропроводки. Основная часть корпуса данной розетки находится внутри стены, как правило, в монтажной коробке.

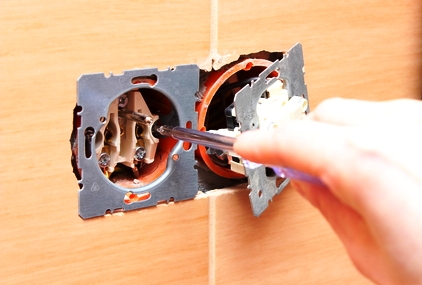

Розетка внутреннего типа
Розетки для бытового применения рассчитаны на работу в бытовых сетях номинальным напряжением 220 В, переменного тока частотой 50 Гц. Еще один параметр, который имеет большое значение при выборе розетки – номинальный ток. Большая часть розеток, применяемых в быту, имеют номинальный ток – 16 А. При необходимости подключения бытовых электроприборов, которые характеризуются большой мощностью, необходимо выбирать розетки, рассчитанные на больший номинальный ток. Как правило, номинальный ток силовых розеток, применяемых для подключения мощных бытовых электроприборов, составляет 25, 32 или 40 А.
Большинство бытовых розеток предназначены для включения одной вилки бытового электроприбора. Существуют также типы розеток, имеющие две пары штепсельных разъемов – они предназначены для включения двух электроприборов.

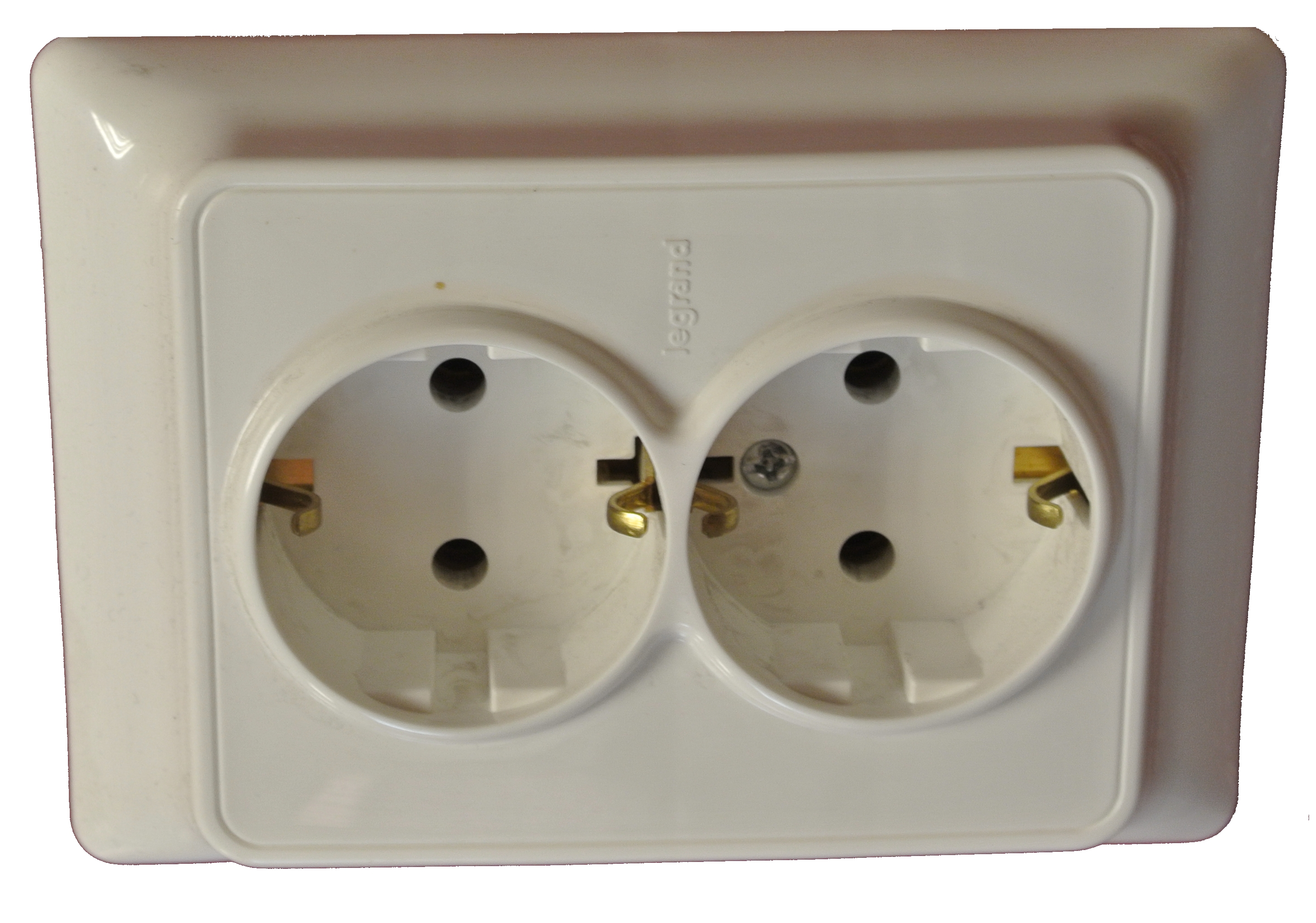

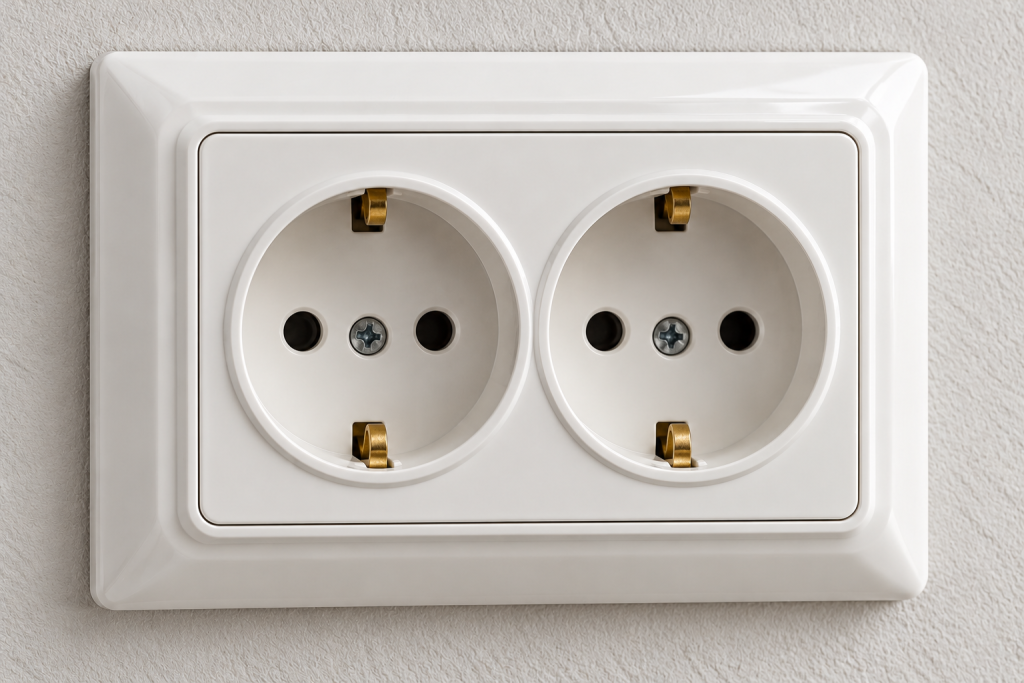

Розетка с двумя парами штепсельных разъемов
Реже встречаются розетки, имеющие три пары контактов (не учитывая розеточный блок переносок, где может быть большее количество штепсельных разъемов).
Также следует отметить такую особенность штепсельных розеток, как наличие или отсутствие заземляющего контакта. Розетка, в которой предусмотрен третий, заземляющий контакт, используется в тех случаях, если электропроводка в квартире (доме) имеет заземляющий провод. Если квартирная проводка выполнена двухпроводной, то есть возможность заземления электроприборов отсутствует, то выбирается обычная розетка, в которой конструктивно не предусмотрено заземляющего контакта.

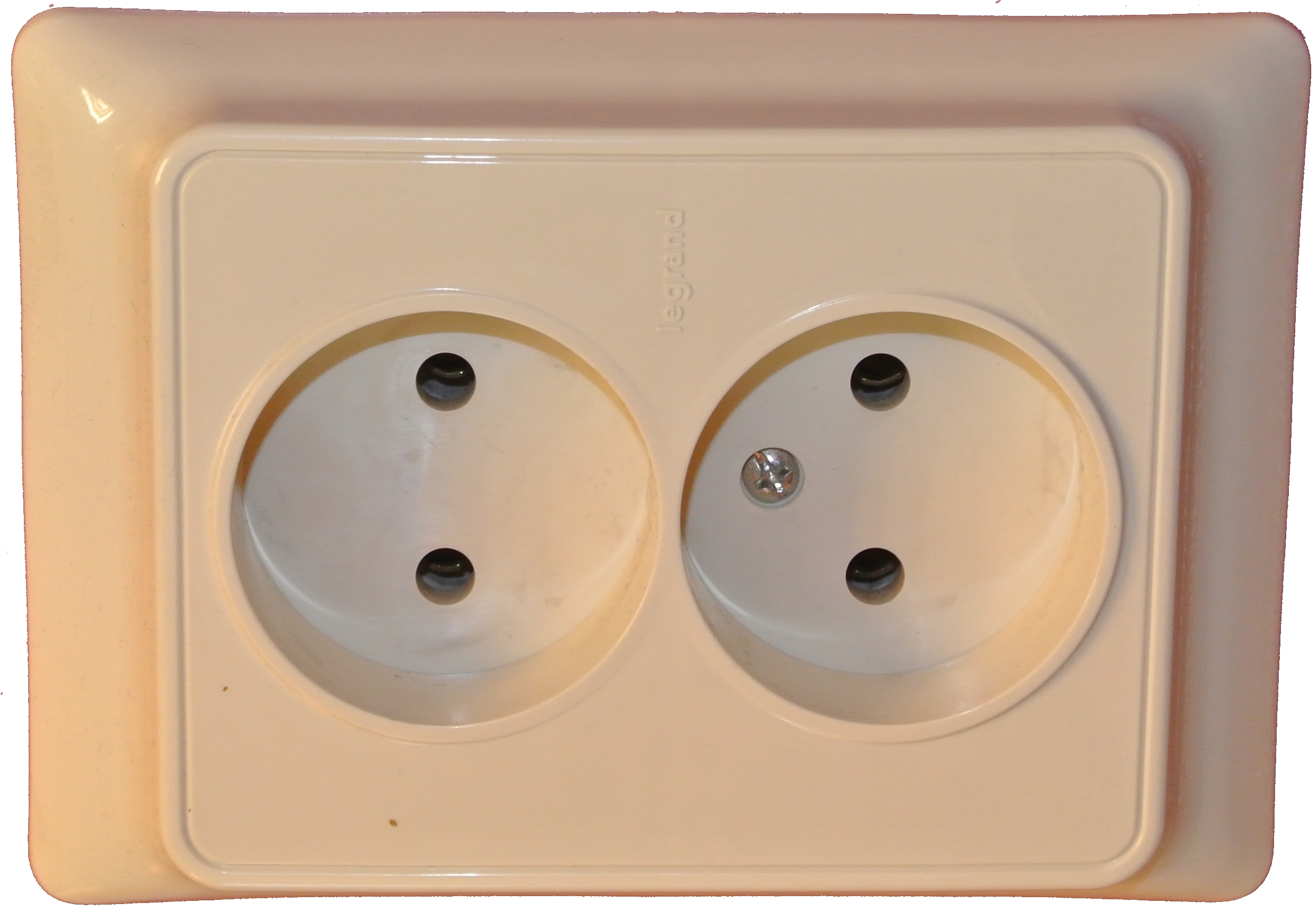

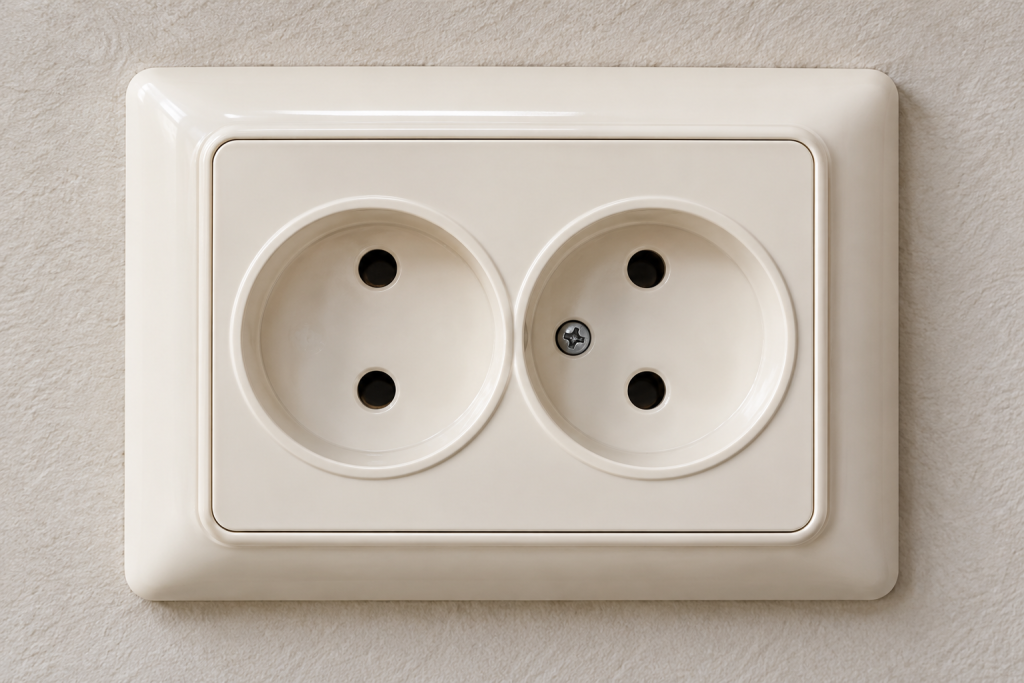

Розетка, в которой конструктивно не предусмотрено заземляющего контакта
Следующий критерий, по которому классифицируют розетки – степень защиты корпуса от негативного воздействия влаги и посторонних предметов. Данный параметр указывается на корпусе розетки соответствующей маркировкой. Существует множество различных классов защиты корпуса электрооборудования, в том числе и розеток. Приведем примеры наиболее часто встречаемых маркировок корпусов штепсельных розеток, применяемых в быту.
Розетки, устанавливаемые в обычных комнатах квартиры, имеют степень защиты корпуса IP20. Данная маркировка свидетельствует о том, что корпус розетки имеет защиту от пальцев и предметов размером более 13 мм (цифра 2), при этом корпус не имеет защиты от влаги (цифра 0).

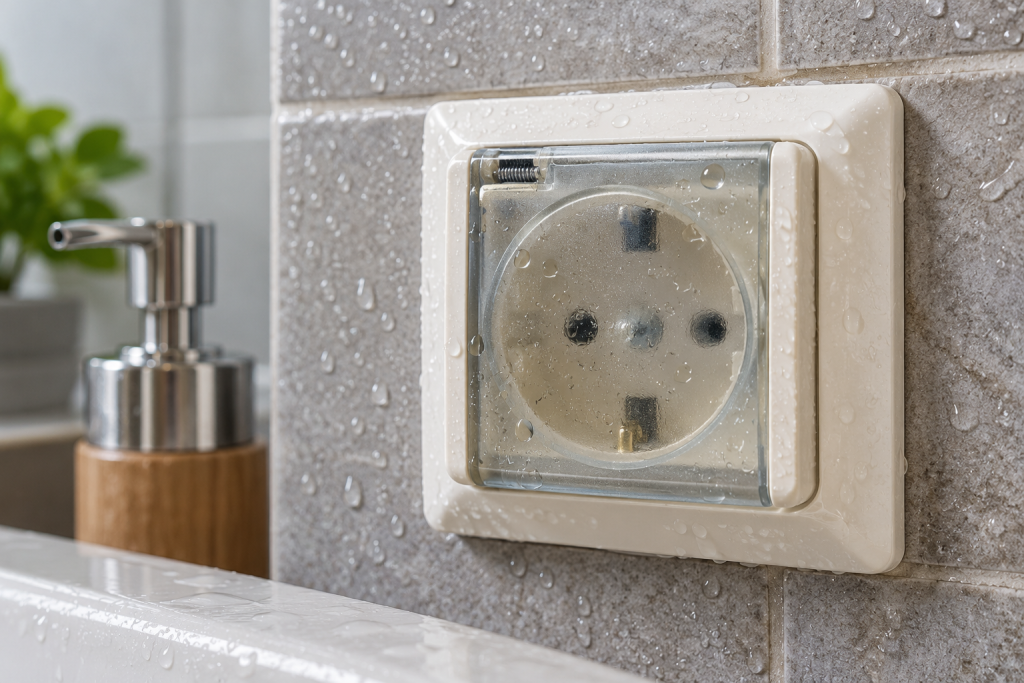

В помещениях, которые характеризуются повышенным уровнем влажности (ванная комната, туалет) устанавливают розетки, которые имеют более высокую защиту корпуса. Как правило, это розетки со степенью защиты корпуса IP44. Розетка данного типа имеет защиту от брызг воды произвольного направления, а также от негативного воздействия мелких предметов.

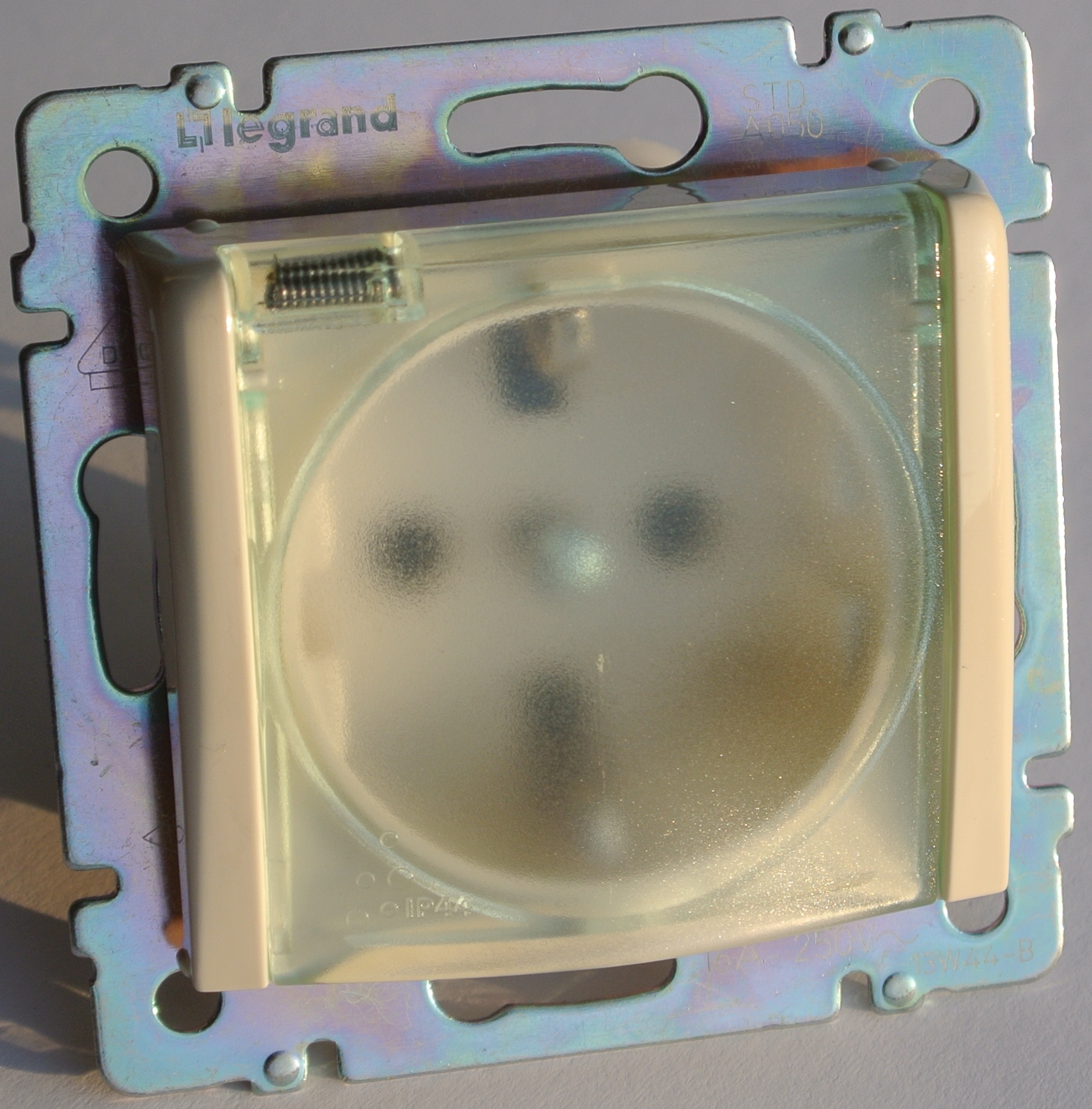

Механизм влагозащищенной розетки скрытой установки с IP454
Следует отметить, что при выборе розетки для помещений с повышенной влажностью берется во внимание вторая цифра в маркировке IP, которая показывает степень защиты корпуса от воздействия влаги. Она должна быть не ниже 4. Что касается защиты корпуса от воздействия предметов (первая цифра в маркировке), то в данном случае достаточно значения 2.

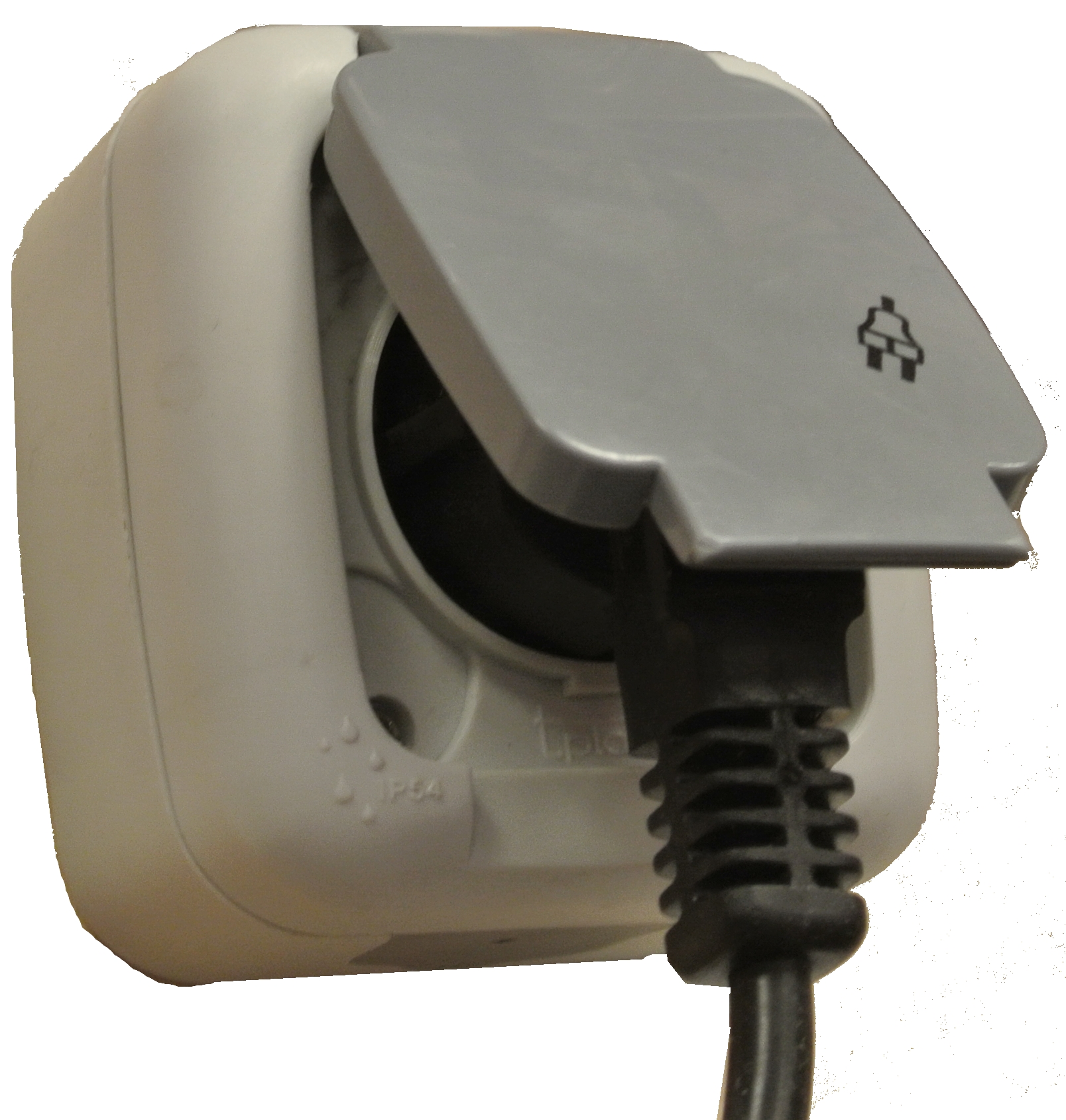

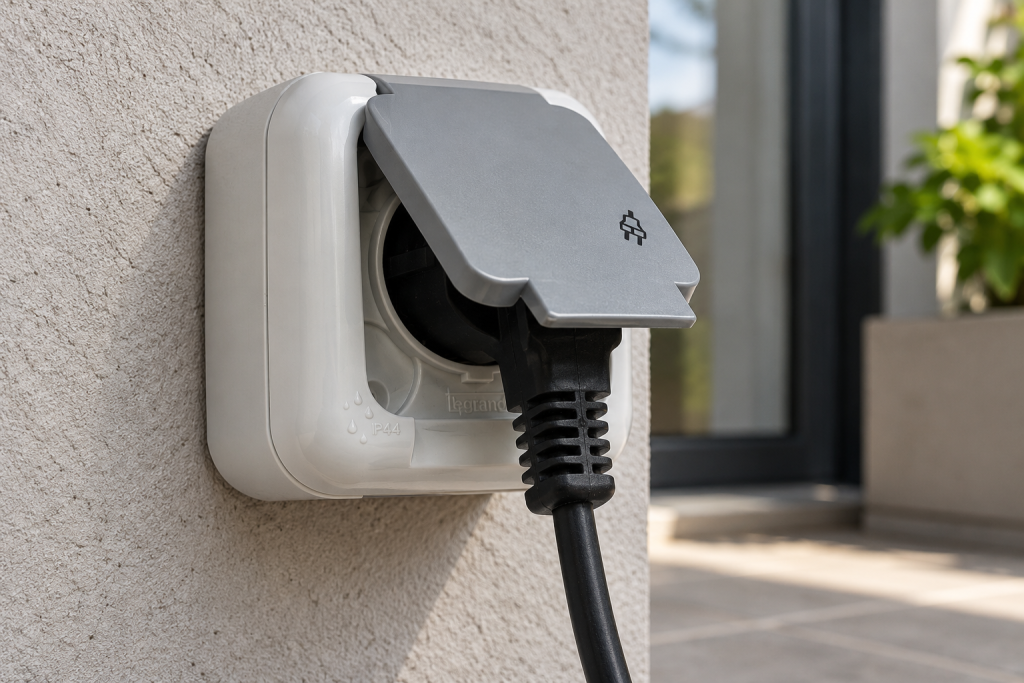

Влагозащищенная розетка открытой установки с IP 54
Также следует отметить такой критерий, как качество розетки. При выборе розетки данный критерий является основным, так как от качества розетки зависит срок ее службы. Под качеством розеток подразумевается качество конструктивных материалов, из которых она изготовлена: пластиковый корпус, контактные пластины, винтовые зажимы.
Надежность розетки зависит не только от качества конструктивных элементов, но и от самого конструктивного исполнения розетки. В данном случае идет речь о конструкции штепсельных разъемов розетки, винтовых зажимов, к которым подключается
кабель, предназначенный для питания данной розетки. Их конструкция должна соответствовать нагрузочной способности розетки.
Что касается штепсельных разъемов, то они должны обеспечивать надежный контакт с вилкой включаемых электроприборов, который не ухудшается со временем. Существует множество различных видов розеток, у которых конструктивное исполнение штепсельных разъемов различное. Наиболее надежные – подпружиненные разъемы. Если штепсельный разъем не подпружинен, он имеет свойство со временем разгибаться, что приводит к ухудшению качества контактного соединения разъемов с вилкой электроприборов, включаемых в данную розетку.
Винтовые зажимы, к которым подключается кабель линии электропроводки, также бывают различного исполнения. Наиболее приемлемы зажимы, которые имеют большую контактируемую площадь с подключаемыми проводниками.

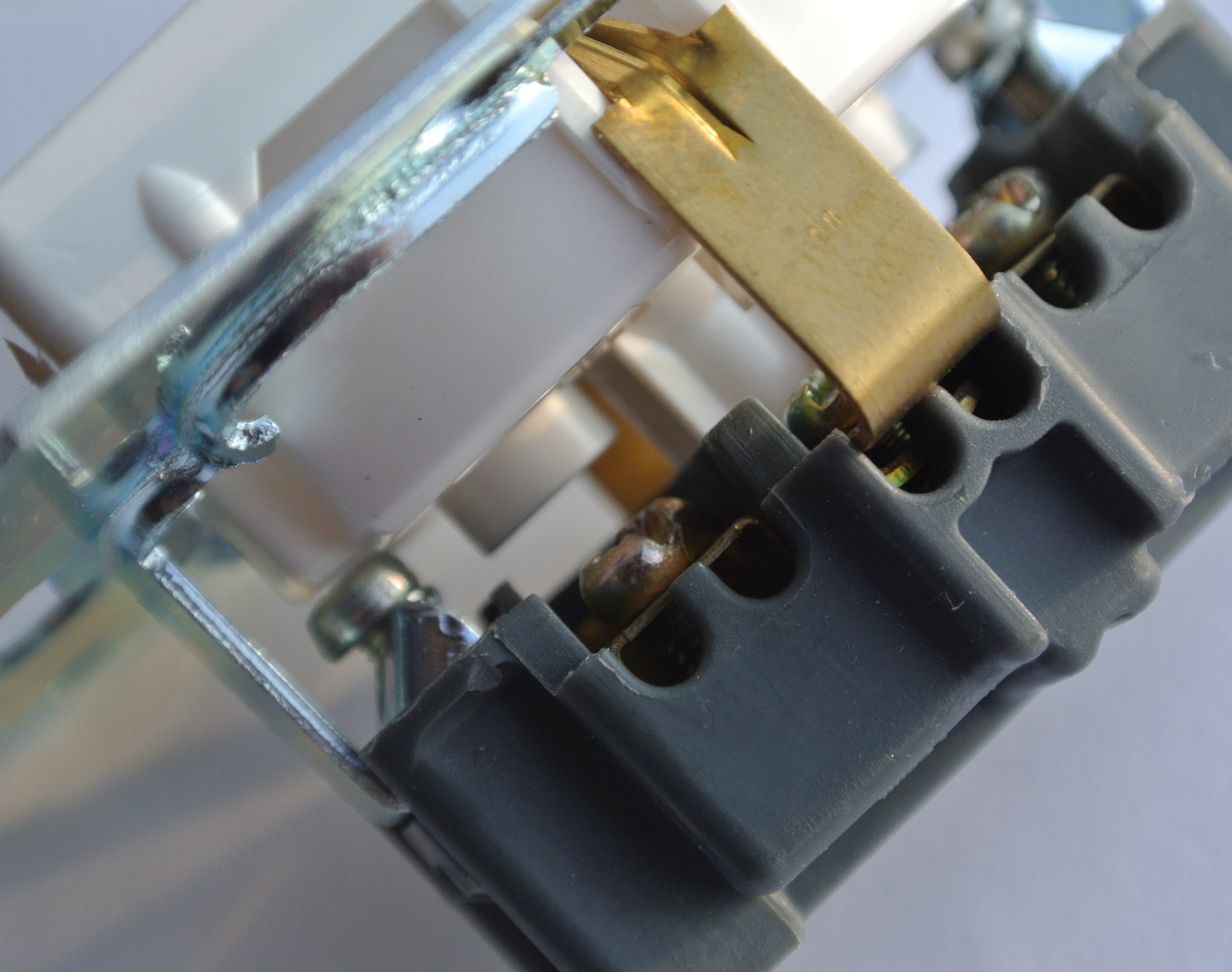

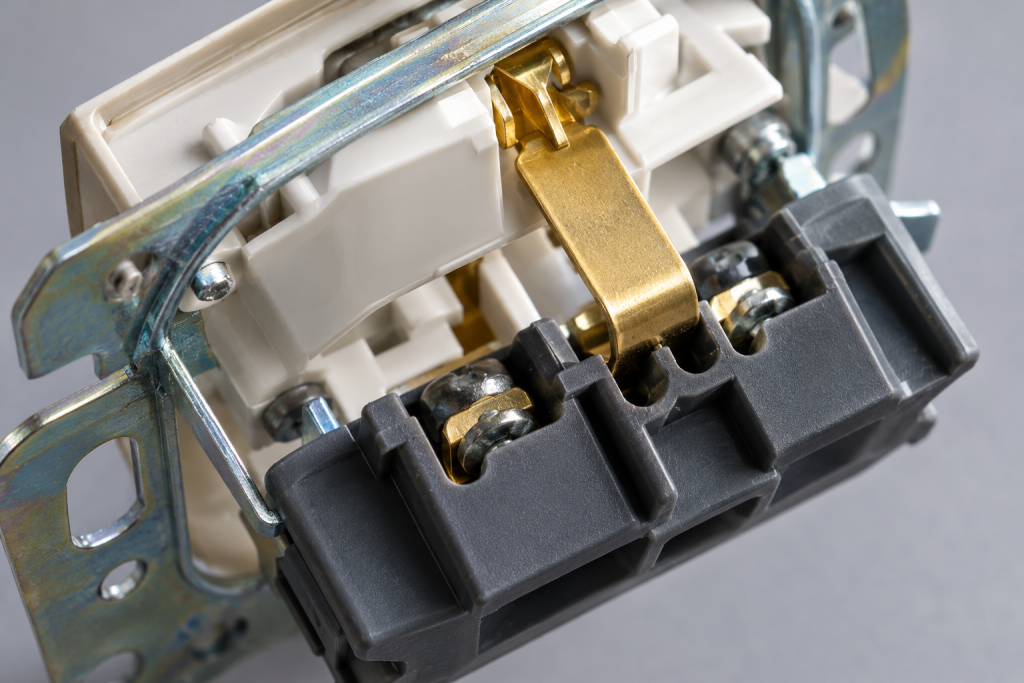

Розетка с двумя парами зажимов, которые имеют большую контактируемую площадь
Приведенные критерии особенно актуальны для розеток, которые питают сравнительно большую нагрузку (например, электрический обогреватель, электропечь, водонагреватель, электрический чайник), так как очень часто оказывается, что номинальный ток розетки является, по сути, не номинальным, а предельным, при котором конструктивные элементы розетки начинают нагреваться и впоследствии розетка может выйти из строя.
Существуют некоторые типы розеток, которые имеют две пары контактов. Данная конструктивная особенность позволяет подключать другую розетку шлейфом от данной розетки. При этом отсутствует необходимость использования клеммников или других способов соединения проводников. В данном случае к одной паре контактов подключается кабель, который питает данную розетку, а к другой паре контактов подключается кабель, питающий другую розетку.
Штепсельные розетки старого образца имеют диаметр отверстий для штепсельной вилки – 4 мм. Современные розетки стандарта «евро» имеют отверстия большего диаметра – 4,8 мм. Большинство современных бытовых электроприборов имеют вилку «евростандарта», поэтому следует отдавать предпочтение розеткам соответствующего типа, чтобы в дальнейшем не было необходимости приобретать специальные переходники (с евро разъема на обычный, старого образца) на каждый бытовой электроприбор.
Помимо розеток обычного исполнения, есть розетки, в конструкции которых предусмотрены специальные устройства и приспособления, обеспечивающие дополнительную безопасность при эксплуатации данной розетки. Существуют отдельные типы розеток со встроенным устройством защитного отключения. Установка розетки со встроенным УЗО является альтернативой установки данного защитного аппарата в квартирный
распределительный щиток.
Существуют типы розеток, в которых предусмотрены специальные шторки на отверстиях. Данные шторки осуществляют защиту розетки от попадания посторонних предметов, пыли, влаги, а также от детей. Шторки розетки, как правило, выполняются таким образом, что их открытие происходит только в том случае, когда на них надавливают одновременно, что и происходит при включении вилки бытового электроприбора. Данные шторки послужат надежной защитой на тот случай, если ребенок попытается вставить какой-либо предмет в одно из отверстий розетки.
Помимо вышеприведенных дополнительных функций в штепсельных розетках бытового применения может быть предусмотрена светодиодная подсветка, выталкиватель вилки, таймер отключения (включения) и другие функции.
В условиях постоянного развития и совершенствования электротехнической продукции, в розетках, применяемых в быту, появляются новые дополнительные функции, которые позволяют более комфортно их использовать, и, что не менее важно, повышается степень безопасности при их эксплуатации.
