Выбор распределительного электрического щита, который будет распределительным узлом всей локальной энергосети, зависит главным образом от масштабов самой сети: чем она больше, тем многочисленнее кабеля и приборы. Соответственно и корпуса распределительных щитов по размерам варьируются от небольшого бокса на 2-4 автомата до большого шкафа с большим количеством модульного оборудования, оборудования учета и автоматики. Какой именно следует выбрать распределительный щит – зависит от разных обстоятельств: в помещении или снаружи предстоит его смонтировать, сколько и какого оборудования понадобится установить внутрь, в каких условиях этому оборудованию придётся работать.
В определённых случаях важен и внешний вид электрического щита для квартиры – например, если он устанавливается в общественном здании или внутри квартиры, да ещё на видном месте.
Навесные и встраиваемые распределительные щиты
Эта характеристика во многом условна. В чистом виде накладная коробка – это установленная на стену, а встроенная – это смонтированная в нише так, чтобы лишь дверца открывалась наружу. Но на практике случается, что для накладных щитов делают небольшое заглубление, для скрытия лапок-фиксаторов, если таковые присутствуют, или для уменьшения выступающей части щита. Аналогично и встроенные заглубляются лишь частично, для удобства последующего монтажа оборудования и эксплуатации.

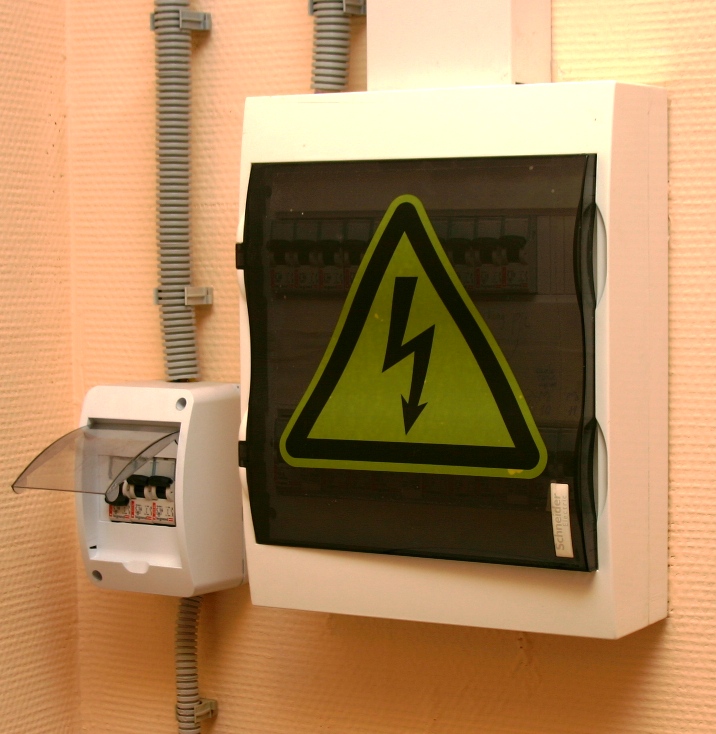

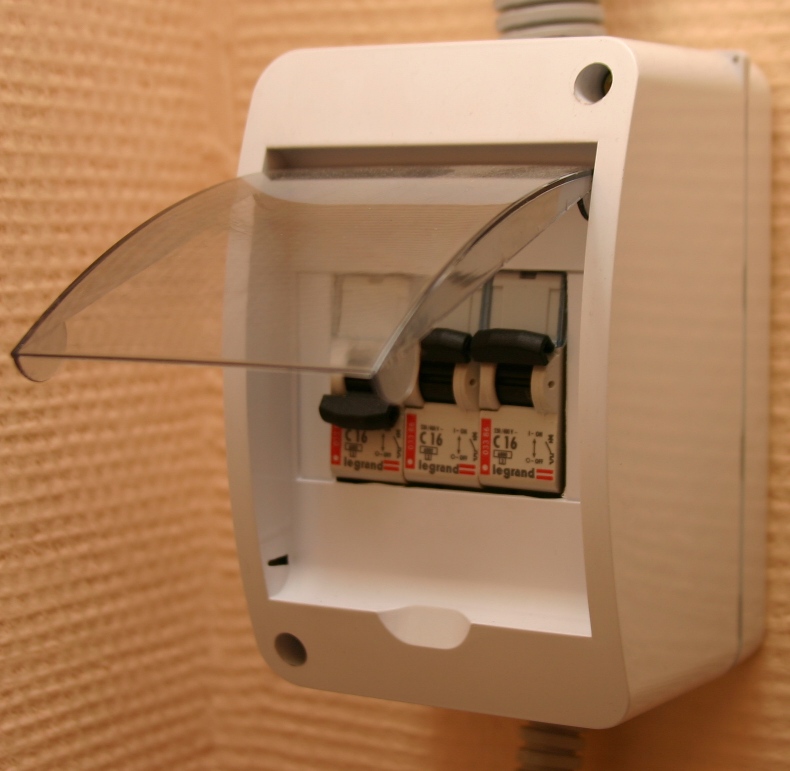

Распределительные щиты внешнего монтажа называют навесными, накладными, напольными, что прямо указывает на их тип. Именно такие корпуса используются для внешней организации энергосистемы объектов, когда распределительное оборудование устанавливается для эксплуатации в шкафу снаружи здания. Но это не означает, что внутри помещений таких щитов не используют (особенно в промышленности). Встраиваемые боксы по умолчанию меньше размерами, в них помещается меньше оборудования и приборов.
Также учитывается тип будущего распределительного шкафа ещё на этапе проектирования энергосистемы объекта: при открытой проводке используют накладные щиты, а при скрытой – встраиваемые.
Материал корпуса
Выбор невелик, потому что ограничения накладывает специфика эксплуатации: энергоузел должен быть пожаробезопасен и заземлён. Соответственно, изготавливают распределительные щиты либо из негорючего пластика, либо из металла. Существуют и смешанные конструкции: внешний короб из пластика, металлический короб в нишу под заливку бетона, герметичный металлический шаблон и др. Бывают и многофункциональные системы: в распределительный шкаф устанавливается не только профильное оборудование, но и охранная сигнализация, различные информационные устройства.

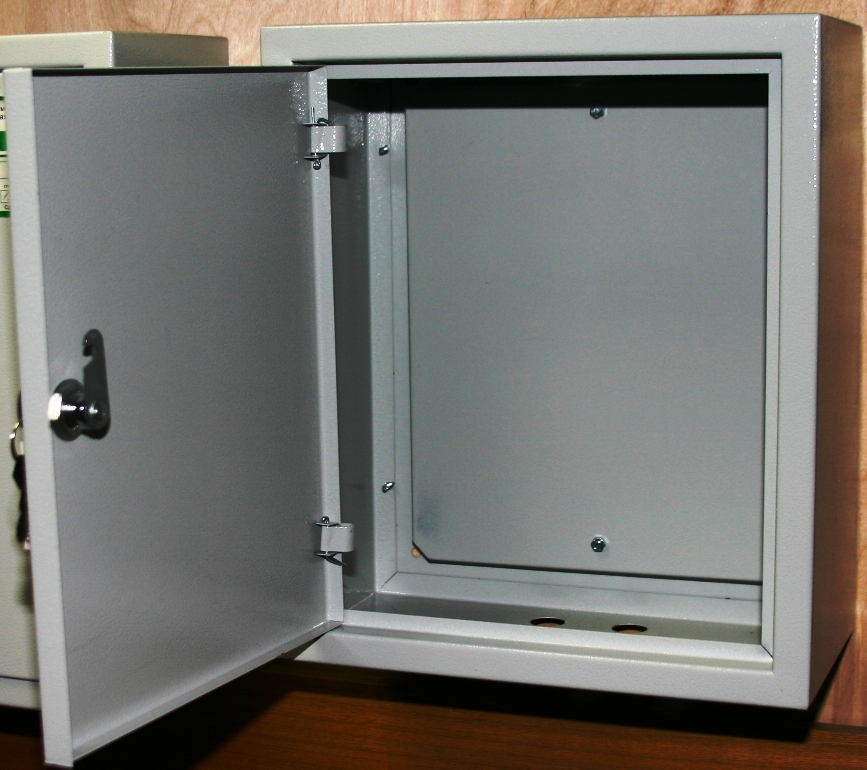

Металлические корпуса щитов изготавливаются из листов при помощи сварки, это делается для защиты внутреннего пространства от пыли и влажности, для большей устойчивости к вибрациям эксплуатируемого оборудования и т.д. А для герметичности металлических щитов обычно снабжают дверцу специальным эластичным уплотнителем.
Типы металлических щитов
Под разное встраиваемое оборудование сконструированы специальные корпуса: ЩО – для освещения, ЩУР – для управления; ещё есть ЩУ, ЩРУВ и ЩРУН, ЩРН и ЩРВ, ЩМП и ЩРНМ, пр.
Например,
ЩРВ и

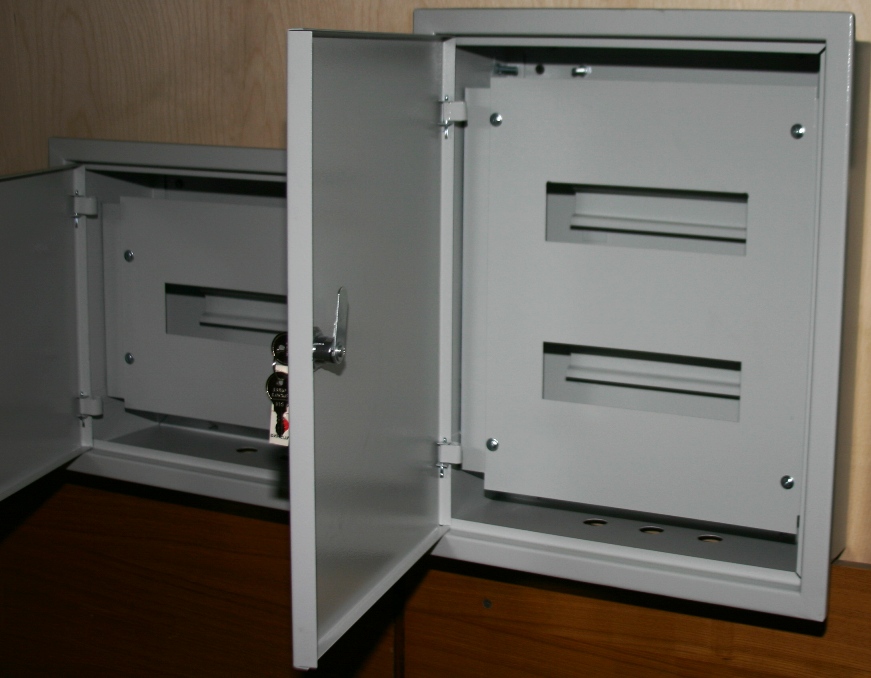

ЩРН применяются для установки вовнутрь модулей автоматики. Монтируются внутри помещений разного назначения: жилых, промышленных, торговых и административных. Аббревиатура расшифровывается так: щит распределительный навесной (встраиваемый). Обычно вместо размеров электротехнических шкафов таких типов указывается количество встраиваемых модулей –
ЩРН-24,
ЩРВ-80. Под модулями понимают любое стандартное встраиваемое оборудование, но чаще всего в этой роли оказываются однополюсные автоматические выключатели.
ЩРУН, как и все ЩУ – это многофункциональные распределительные шкафы со встроенным счётчиком. Т.е. модульная автоматика и прибор учёта расходуемой электроэнергии устанавливаются и эксплуатируются в одном корпусе. Ограничений по конструкциям счётчиков нет: встроить можно любой прибор учёта стандартного типа, на 1 или 3 фазы. Следствием специфики объектов, для которых применяются такие распределительные щиты, является выбор места для монтажа: обычно для этого используют закрытые помещения или изначально, на этапе проектирования здания перед строительством, предусматривают в нём т.н. щитовую комнату – помещение ограниченного доступа, где концентрируется распределительное оборудование и другие приборы локальной энергосистемы.
Типы распределительных шкафов по IP
Эта классификация обозначает уровень защищённости корпуса от попадания внутрь воды и пыли. Регламентирует её международный стандарт IEC 60529 (ГОСТ 14254-96). Присваивается всей электротехнике. Для сложных изделий уровень общей защиты определяется наименьшим показателем среди составляющего оборудования. В документации распределительных щитов разных типов часто встречаются степени IP20, IP44, IP65 и др. Чем больше индекс – тем лучше защита: от комнатных условий к влажным помещениям, промышленной эксплуатации, работе снаружи (под воздействием атмосферных осадков) и даже в особо агрессивных условиях.
Конечно, оборудование для жилой комнаты (IP20) не нуждается в столь надёжной защите, как для эксплуатации под водой (IP68) либо при высокой температуре (IP69). Условные разновидности выстроены по шкале от минимума (IP00, когда защита отсутствует) и более, с учётом конструктивного взаимодействия средств, предохраняющих от пыли и воды.
Помимо базового индекса, существует ещё буквенное обозначение (латиницей) для особенностей (например, IP1XC, IP69K). Буква A обозначает безопасность касаний корпуса тыльной стороной руки, B – пальцем, C – инструментом, D – токоведущим проводником (проволокой). Имеется в виду защита корпусом распределительного шкафа токоведущих частей и установленного внутри его оборудования. Буква H указывает на высоковольтную аппаратуру, K – на регулярную мойку под давлением и при сильном нагреве, M – движение под воздействием воды, S – неподвижность при защите от воды, W – защиту от любых погодных условий.
Внешний вид распределительных щитов
В тех случаях, когда щит убрать из виду нежелательно (в целях безопасной эксплуатации), а вид помещения портить тоже нельзя, остаётся сделать его эстетичным. Первоочередная мера для этого – выбор именно

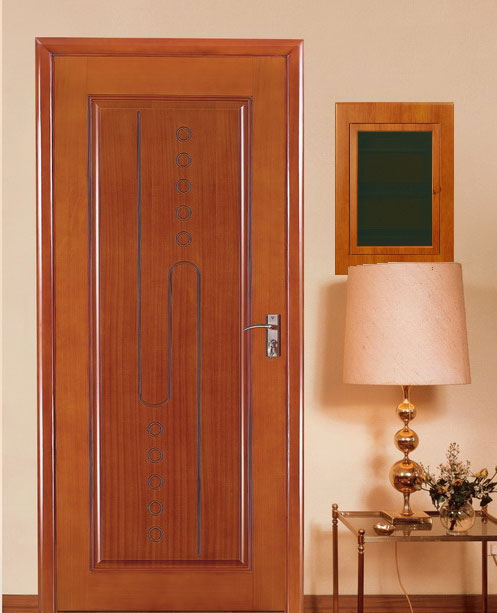

встраиваемого типа распределительного электрического щита. Тогда основной объём корпуса окажется в нише, а снаружи останется лишь дверца. Проще всего повесить на это место картину, но существуют модели, где на дверце уже встроена рама для размещения полотна. Однако это добавляет хлопот при эксплуатации и не всякую картину можно так использовать.

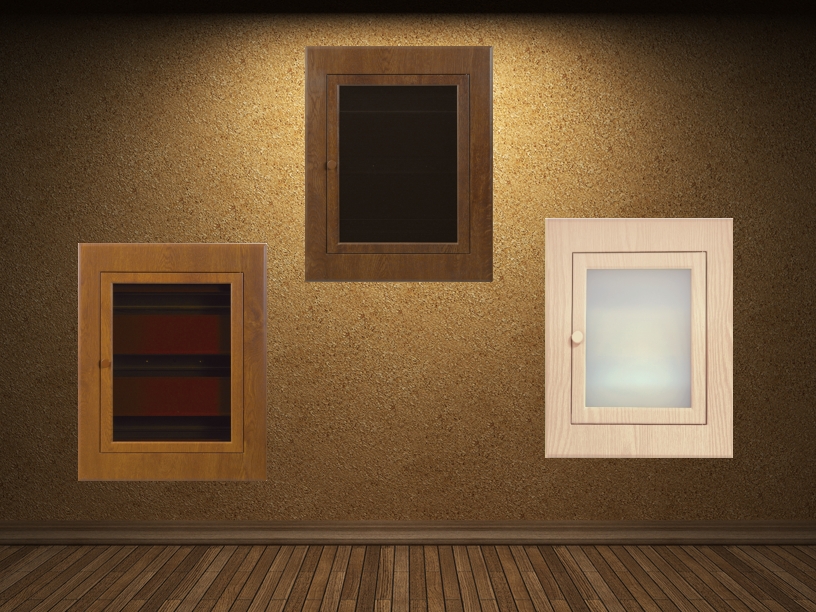

Эстетично и одновременно функционально выглядит специальная отделка дверцы. Особенно красиво смотрится имитация под дерево – дуб, орех, прочие ценные и редкие породы. Сама дверца щита при этом остаётся металлической, лишь внешнее покрытие поразительно напоминает поверхность натурального дерева. В такой лицевой панели шкафа может быть встроено стекло либо иной прочный прозрачный материал, в том числе затемнённый (или наоборот, отбеленный).
Важное условие: уровень защиты корпуса при таком оформлении не должен снижаться.
