Ремонт в квартире или частном доме почти всегда сопровождается заменой электропроводки. Это трудоёмкая работа, от которой напрямую зависит безопасность жилья, поэтому к выбору кабеля и комплектующих стоит подойти серьёзно. Разберём, какой бывает проводка, какой кабель для неё подходит, как читать маркировку и что учесть перед покупкой.
Содержание:
- Когда нужна замена проводки
- Скрытая и открытая проводка
- На какие характеристики кабеля смотреть
- Какой кабель выбрать для квартиры
- Как читать маркировку кабеля
- Чек-лист перед покупкой кабеля
- Из чего складывается стоимость замены
Когда нужна замена проводки
В зависимости от типа жилья чаще всего встречаются две ситуации:
- Новостройка. Штатная проводка от застройщика нередко сделана из недорогих материалов, и её лучше сразу заменить на качественную, рассчитанную на долгий срок службы.
- Вторичное жильё. Старая проводка со временем изнашивается. Её дальнейшая эксплуатация грозит перегревом, короткими замыканиями и пожаром.
Скрытая и открытая проводка
По способу прокладки электропроводка в квартире бывает двух видов:

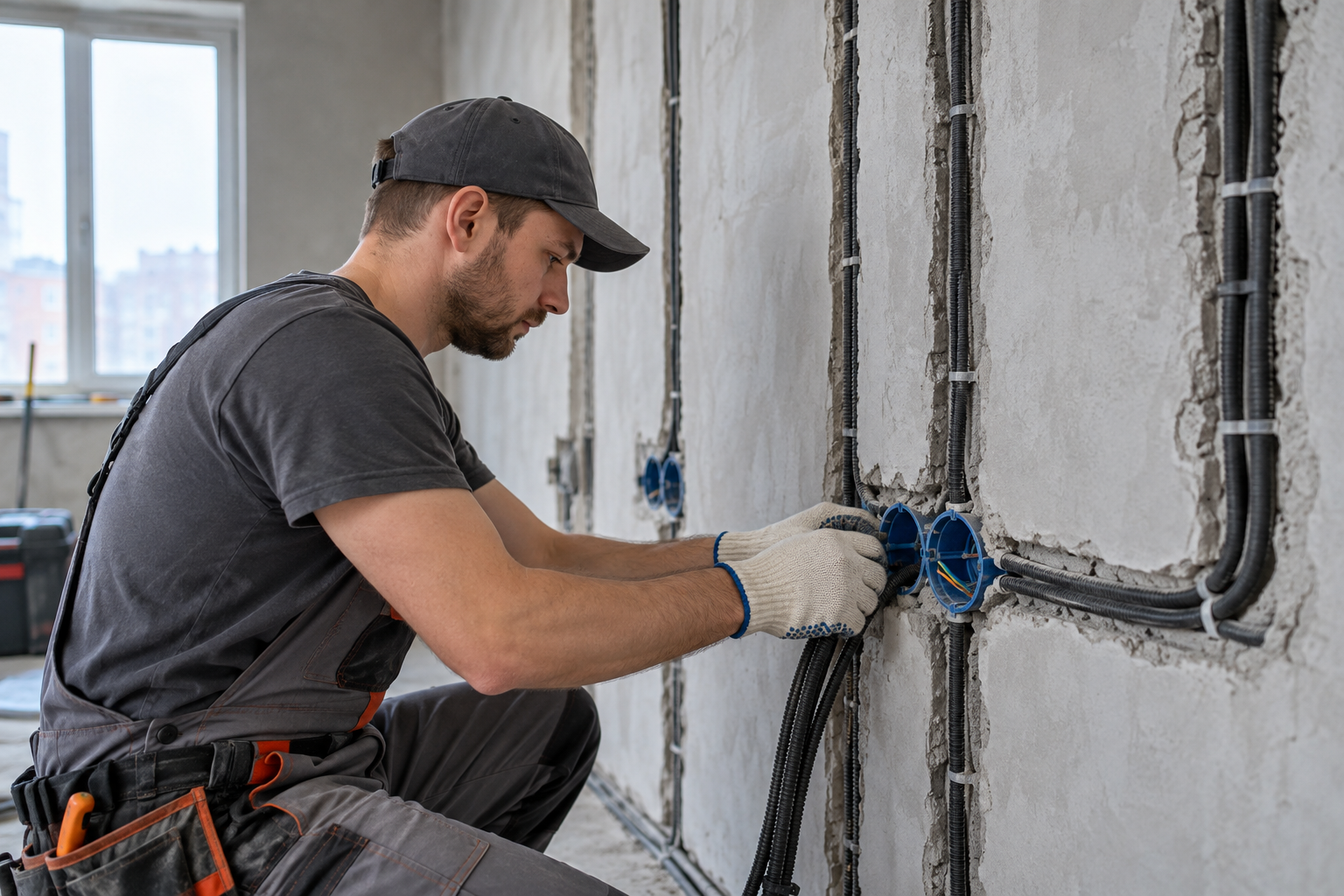

- Скрытая — прокладывается в стяжке пола, внутри стен и перекрытий, в пустотах конструкций, над подвесными потолками.
- Открытая — монтируется по поверхности стен и потолков. Её обязательно укладывают в короба, кабель-каналы, гофру или трубы.
С точки зрения пожарной безопасности и требований нормативов оптимальное решение для квартиры — скрытая проводка.
На какие характеристики кабеля смотреть
При выборе кабеля для квартирной проводки обращают внимание на:
- материал токопроводящих жил — медь или алюминий;
- сечение жил;
- количество жил;
- материал и толщину изоляции;
- номинальное напряжение, на которое рассчитан кабель.
Медь или алюминий
Лучший выбор для квартиры — кабель с медными жилами. По сравнению с алюминиевым он:
- служит дольше — около 25–30 лет против 15–20 лет у алюминия;
- имеет меньшее сопротивление, меньше нагревается и снижает потери мощности в сети;
- меньше окисляется;
- пластичнее и лучше переносит изгибы, поэтому его проще прокладывать на сложных участках.
Медный кабель дороже алюминиевого, но за счёт этих преимуществ окупается.
Сечение жил
Сечение подбирают по нагрузке: чем больше приборов подключено к линии, тем больший ток по ней течёт и тем толще нужен кабель. При расчёте сечение всегда округляют в большую сторону.
| Линия | Сечение медных жил | Автоматический выключатель |
|---|---|---|
| Освещение | от 1,5 мм² | 10 А |
| Розетки | от 2,5 мм² | 16 А |
| Электроплита, варочная панель | 6 мм² | 32 А |
Изоляция
Изоляция жил и оболочка кабеля для квартиры изготавливаются из ПВХ — обычного или не распространяющего горение. Толщина изоляции жилы обычно около 0,6 мм, внешней оболочки — порядка 1,8 мм. Заметно более тонкая изоляция — признак некачественного кабеля.
Какой кабель выбрать для квартиры
ВВГ и его модификации
Самый популярный кабель для квартирной проводки — ВВГ. Его основные характеристики:
- медные жилы, круглые или (для некоторых типоразмеров) плоские;
- номинальное напряжение — 660 В;
- от 1 до 5 жил;
- сечение от 1,5 до 240 мм²;
- без брони.
Классический ВВГ с обычной ПВХ-изоляцией сегодня для квартир почти не применяют. Используют его пожаробезопасные модификации:
| Марка | Особенность | Где применяется |
|---|---|---|
| ВВГнг | Изоляция с присадками, которые не дают огню распространяться по кабелю | Квартиры, дома, офисы |
| ВВГнг-LS | Дополнительно — низкое дымо- и газовыделение при горении | Оптимальный выбор для квартирной проводки |
| ВВГнг-FRLS | Жилы обмотаны слюдяной лентой — кабель продолжает работать при открытом огне в течение нормированного ГОСТом времени | Системы, которые должны работать при пожаре: сигнализация, аварийное освещение, дымоудаление |
Кабель NYM
Ещё один популярный вариант — кабель NYM. Он разработан в Германии и соответствует европейским нормам. По конструкции и характеристикам близок к ВВГнг-LS, но имеет промежуточное заполнение между жилами, благодаря которому сохраняет круглую форму и легче разделывается.
Какие провода не подходят для квартирной проводки
- ПВС — соединительный провод для удлинителей и шнуров бытовых приборов. Не рассчитан на длительную нагрузку в стационарной проводке.
- ШВВП и ПВВП — предназначены для подключения бытовых и промышленных электроприборов к сети.
- ПУНП — запрещён для прокладки любой проводки с 2007 года: не выдерживает современных нагрузок.
Как читать маркировку кабеля

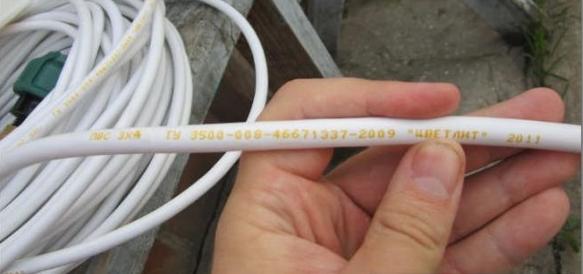

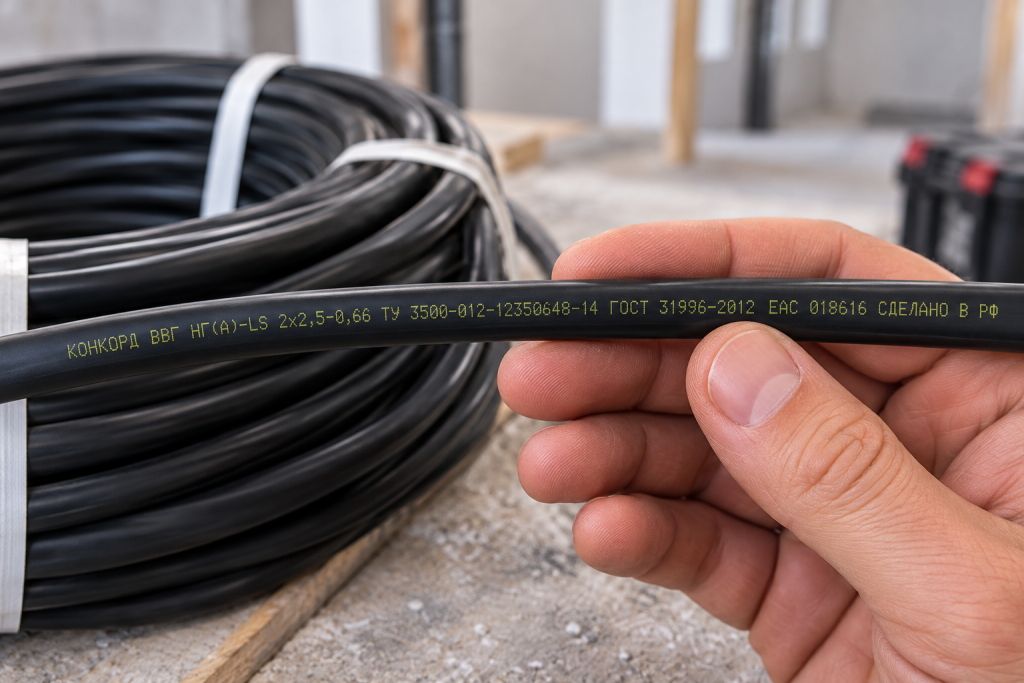

На завершающем этапе производства на оболочку кабеля обязательно наносят маркировку. В ней указывают:
- марку кабеля;
- число и сечение жил;
- номинальное напряжение;
- завод-изготовитель;
- дату выпуска.

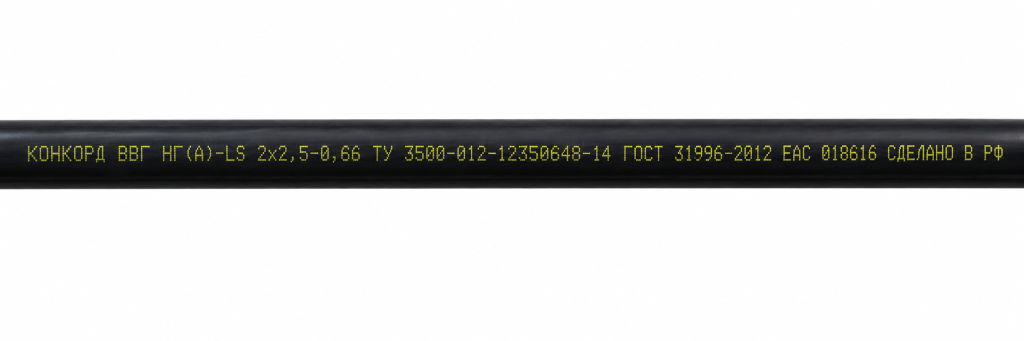

Пример расшифровки маркировки:
- ВВГнг(А)-LS — кабель с медными жилами, изоляцией и оболочкой из ПВХ, не распространяющий горение, с низким дымо- и газовыделением;
- 3×2,5 — три жилы сечением 2,5 мм²;
- 0,66 кВ — номинальное напряжение 660 В;
- завод «Конкорд», г. Смоленск — изготовитель, 01.06.16 — дата выпуска;
- ГОСТ, ТУ и знак EAC — стандарты, по которым выпущен кабель, и подтверждение сертификации по требованиям Таможенного союза.
Буква «А» в скобках обозначает категорию нераспространения горения. Кабели исполнения «нг(А)-LS» не распространяют горение по категории «А» даже при прокладке в пучках и выделяют мало дыма и газа.
Чек-лист перед покупкой кабеля
Прежде чем менять проводку, уточните и проверьте:
- напряжение сети в доме — 220 или 380 В;
- суммарную мощность приборов, которые будут подключены к каждой линии;
- сечение жил — оно рассчитывается по напряжению и нагрузке;
- материал жил — выбирайте медь;
- не соединяйте медные и алюминиевые жилы напрямую: из-за разных физических свойств такие контакты окисляются и греются;
- длину кабеля — к расчётной добавьте запас около 10%;
- сертификаты соответствия на кабель;
- маркировку — она должна совпадать в паспорте и на оболочке кабеля.
При проектировании распределяйте нагрузку равномерно по линиям, идущим от разных автоматических выключателей, и не перегружайте сеть.
Из чего складывается стоимость замены проводки
Итоговая стоимость состоит из двух частей: цены материалов и расценок на электромонтажные работы. Обе зависят от качества кабельной продукции и квалификации исполнителей.
Кабель выпускается в бухтах и на катушках, но его можно купить и на отрез — ровно столько, сколько нужно для вашей квартиры.
Для замены проводки понадобятся инструменты и комплектующие:
- перфоратор с бурами;
- кусачки и пассатижи;
- детектор скрытой проводки;
- монтажные (распаечные) коробки;
- гофротруба или пластиковые кабель-каналы;
- подрозетники, розетки и выключатели;
- наконечники, хомуты и другие монтажные аксессуары.
Важно: доверяйте замену электропроводки только опытному электрику или специализированной компании — от качества работ зависит безопасность вашего жилья и вашей семьи.
