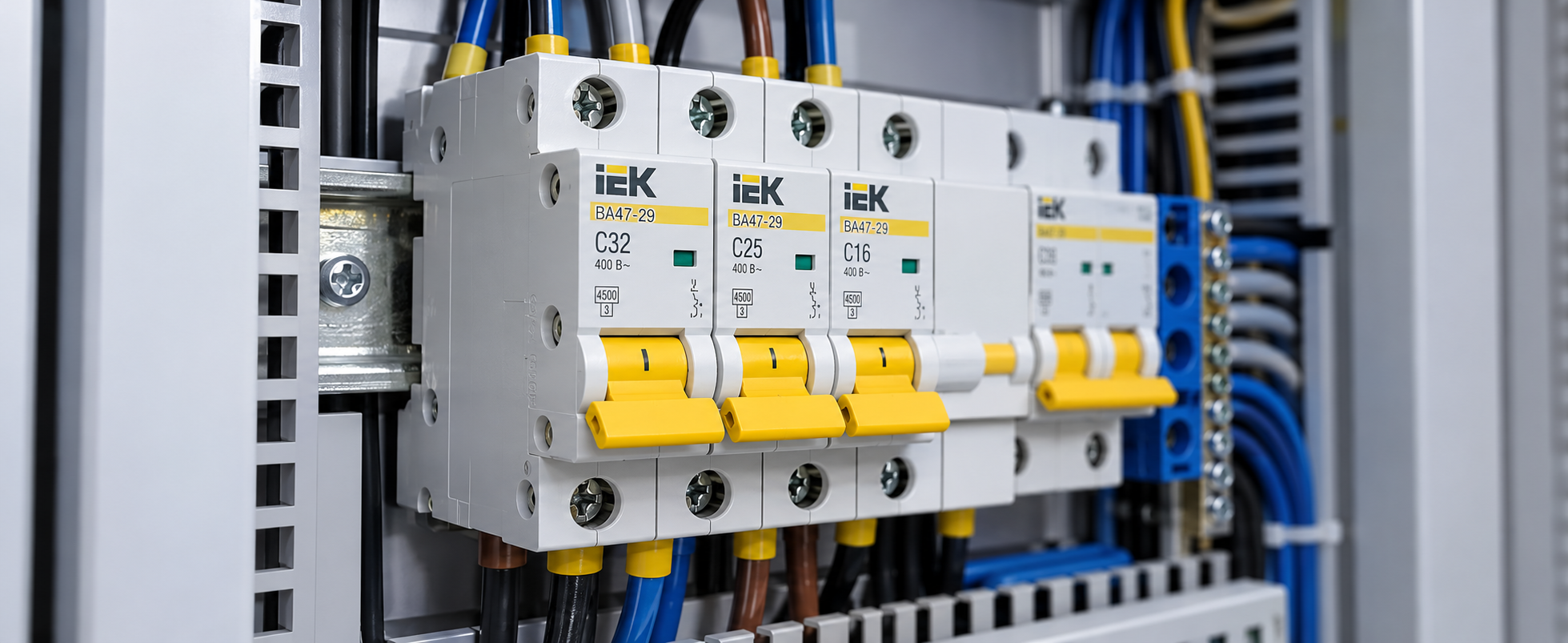

Автоматические выключатели ВА47-29 защищают распределительные и групповые цепи от перегрузки и короткого замыкания. Их рекомендуют для вводно-распределительных устройств жилых и общественных зданий. Серия включает 200 типоисполнений на номинальные токи от 0,5 до 63 А.
Содержание:
- Выбор характеристики срабатывания
- Преимущества
- Особенности конструкции
- Дополнительные устройства
- Технические характеристики
Выбор характеристики срабатывания
| Характеристика | Нагрузка | Примеры |
|---|---|---|
| B | Активная нагрузка без пусковых токов | Электроприборы, освещение |
| C | Двигатели с небольшими пусковыми токами | Компрессоры, вентиляторы |
| D | Двигатели с большими пусковыми токами | Подъёмные механизмы, насосы |
Преимущества
- Двойная защита — тепловой расцепитель от перегрузки и электромагнитный от короткого замыкания.
- Дополнительные устройства устанавливаются самостоятельно, без разборки выключателя.
- Широкий диапазон рабочих температур — от −40 до +50 °С.
- Широкая рукоятка с увеличенной площадью контакта — удобнее включать и отключать.
- Насечки на контактных зажимах снижают тепловые потери и повышают механическую надёжность соединения.
Особенности конструкции
- Унифицированный корпус позволяет подключать дополнительные устройства без разборки.
- Увеличенная головка винта с универсальным шлицем (под плоскую и крестовую отвёртку) упрощает монтаж и не даёт винтам выпадать.
- Защитная вставка из оргстекла предохраняет механизм теплового расцепителя от изменения заводских настроек.
- Наплавка из серебросодержащего композита на контактах повышает износостойкость и снижает переходное сопротивление.
Дополнительные устройства
- контакт состояния КС47;
- контакт сигнальный КСВ47;
- расцепитель минимального напряжения РМ47;
- расцепитель независимый РН47.
Технические характеристики
| Соответствие стандартам | ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003 |
| Номинальное напряжение (50 Гц), В | 230/400 |
| Номинальный ток In, А | 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63 |
| Номинальная отключающая способность, А | 4500 |
| Напряжение постоянного тока, В на полюс | 48 |
| Характеристики срабатывания | B, C, D |
| Число полюсов | 1, 2, 3, 4 |
| Климатическое исполнение | УХЛ4 |
| Степень защиты | IP20 |
| Электрическая износостойкость, циклов В-О, не менее | 6000 |
| Механическая износостойкость, циклов В-О, не менее | 20 000 |
| Максимальное сечение проводов, мм² | 25 |
| Содержание серебра, г на полюс | 0,3–0,5 |
| Масса одного полюса, кг | 0,1 |
| Диапазон рабочих температур, °С | от −40 до +50 |
Автоматические выключатели ВА47-29 и другое модульное оборудование вы можете подобрать в каталоге компании «Атлас».
