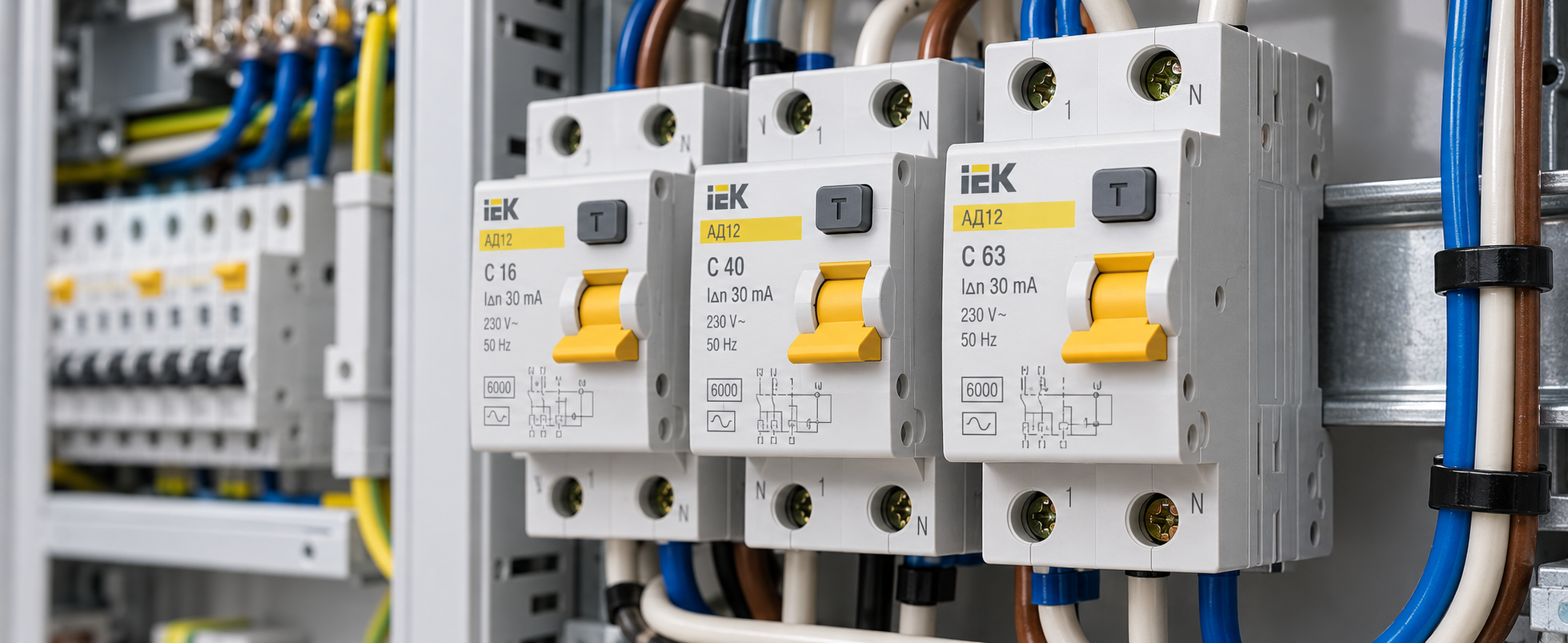

Дифференциальные автоматы ИЭК серии АД12 — быстродействующие защитные выключатели, которые реагируют на дифференциальный ток (ток утечки) и имеют встроенную защиту от сверхтоков. Они сочетают функции УЗО и автоматического выключателя в одном корпусе.
Содержание:
Виды защиты
Комбинированная схема — электронный модуль дифференциальной защиты, варистор класса D и встроенный выключатель серии ВА47-29 — обеспечивает четыре вида защиты:
- от тока утечки — защищает человека от поражения током при прикосновении к токоведущим частям или при повреждении изоляции и предотвращает пожары из-за утечки тока на землю;
- от перегрузки;
- от короткого замыкания;
- от импульсных (грозовых) перенапряжений.
Аппарат сохраняет работоспособность при снижении напряжения сети до 50 В и обладает высокой механической износостойкостью.
Преимущества
- Надёжная защита человека при прямом прикосновении к токоведущим частям.
- Встроенная защита от грозовых перенапряжений — варистор класса D.
- Индикация срабатывания от дифференциального тока и независимый индикатор положения контактов.
- Кнопка «ТЕСТ» — проверка работоспособности и правильности подключения.
- Кнопка «ВОЗВРАТ» — сброс индикации срабатывания от дифференциального тока.
- Дополнительные устройства устанавливаются самостоятельно: контакты КС47 и КСВ47.
Особенности конструкции
- Увеличенная головка винта с универсальным шлицем (под плоскую и крестовую отвёртку) упрощает монтаж и не даёт винтам выпадать.
- Насечки на контактных зажимах снижают тепловые потери и повышают механическую надёжность соединения.
- Наплавка из серебросодержащего композита повышает износостойкость контактов и снижает переходное сопротивление.
Технические характеристики
| Соответствие стандартам | ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039 |
| Номинальное напряжение (50 Гц), В | 230/400 |
| Номинальный ток In, А | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Номинальный отключающий дифференциальный ток IΔn, мА | 10, 30, 100, 300 |
| Номинальная отключающая способность, А | 4500 |
| Тип по характеристике дифференциального тока | AC |
| Время отключения при номинальном дифференциальном токе, мс | ≤ 40 |
| Число полюсов | 2, 4 |
| Климатическое исполнение | УХЛ4 |
| Степень защиты | IP20 |
| Износостойкость, циклов В-О, не менее | 10 000 |
| Максимальное сечение проводов, мм² | вход — 25; выход — 16/25 |
| Содержание серебра, г на полюс | 0,6–2,0 |
| Масса (2-/4-полюсные), кг | 0,25 / 0,45 |
| Диапазон рабочих температур, °С | от −25 до +40 |
