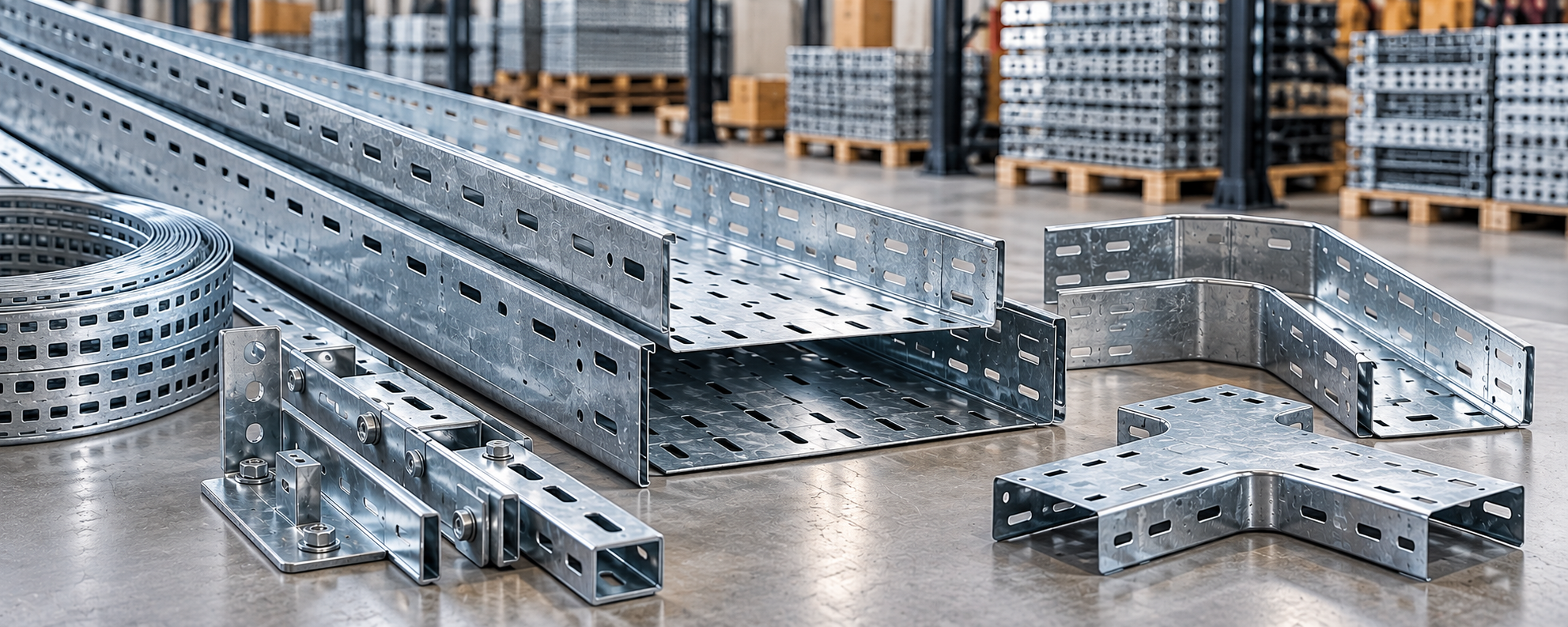

Лотки металлические оцинкованные — кабеленесущие конструкции прямоугольного сечения для прокладки электрических, радиотрансляционных, телефонных и компьютерных сетей. Лотки соответствуют требованиям ГОСТ Р 50827-95.
Согласно Правилам устройства электроустановок (ПУЭ), лоток — это открытая конструкция, предназначенная для прокладки на ней проводов и кабелей.
Содержание:
Виды лотков
| Признак | Варианты |
|---|---|
| Основание | Сплошное (неперфорированное) или перфорированное |
| Крышка | С крышкой или без крышки |
| Соединение | Замкового типа или простого типа |
- Перфорированные лотки обеспечивают лучшее охлаждение кабелей и удобное крепление.
- Сплошные лотки лучше защищают кабели от механических повреждений и пыли.
- Крышка превращает лоток в закрытый короб — для защиты кабелей от загрязнения и случайных повреждений.
Характеристики и размеры
| Материал | Оцинкованная сталь |
| Толщина стали | 0,7–1 мм |
| Длина секции | 2 м |
| Стандарт | ГОСТ Р 50827-95 |
Размеры (ширина × высота борта), мм:
| Ширина, мм | Высота борта, мм |
|---|---|
| 50 | 50 |
| 100 | 50, 100 |
| 150 | 50, 100, 150 |
| 200 | 50, 100, 150, 200 |
| 250 | 50 |
| 300 | 50, 100, 150 |
| 400 | 50, 100 |
| 500 | 50 |
Аксессуары для монтажа
Для сборки кабельной трассы из лотков применяют соединительные элементы, фасонные изделия для поворотов и ответвлений, а также кронштейны для крепления к стенам и потолку.
Подробнее о монтаже читайте в статье о прокладке кабелей в лотках.
Металлические лотки и аксессуары вы можете подобрать в каталоге компании «Атлас».
