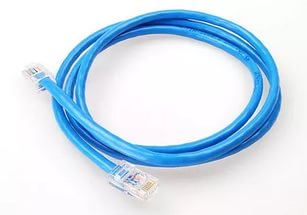

Справочная информация по кабелю витая пара ( Lan кабель). Общая информация.

Краткая общая справочная информация по LAN кабелям.

Назначение:

Кабели на основе витой пары предназначены для применение в сетях передачи данных, регламентируемых национальными и международными стандартами (TIA/EIA 568-A, ISO/IEC 11801, EN 50173). Вышеупомянутые страндарты жестко регламентируют максимальную длину кабельной системы, а также ряд требований, предъявляемых к кабелю, как к компоненту структурированной кабельной системы: основными из них являются собственное и переходное затухания, емкость, уровень возвратных потерь, импеданс, и т.д. В зависимости от скорости передачи данных кабельные компоненты делятся на категории, что ведет к различиям в требованиях к этим кабелям.

Конструкция:

Жила: Для кабеля на основе витых пар используются медные проводники диаметром 22 - 24 AWG, что соответствует 0,64 - 0,51 мм в диаметре. AWG (American Wire Gauge System) - американская система оценки проводов, определяющая стандарты на диаметр проводов. Каждому значению AWG соответствует диаметр провода, выраженный в мм. Для кабеля, идущего на производство шнуров, для повышения гибкости используется многопроволочная жила несколько большего сечения, т.к. у многопроволочной жилы повывшено значение собственного затухания.

AWG Number	Ø [mm]	Ø [mm²]	Ø [Inch]	Resistance [Ohm/m]
22	0.644	0.326	0.0253	0.0530
23	0.573	0.258	0.0226	0.0668
24	0.511	0.205	0.0201	0.0842

Материал изоляции: В качестве материала изоляции обычно используется полиэтилен, в более редких случаях - композиции из полипропилена и полиэтилена. В случае требований к пожароустойчивости используют композиции из тефлона. В кабелях высших категорий используется изоляция из вспененного полиэтилена, поверх которого наложен слой сплошного полимера.

Количество пар: Неэкранированная витая пара представляет собой от 1 до 100 пар медных изолированных проводников, скрученных парами с согласованными шагами для уменьшения взаимного влияния. Наиболее распространены двух- и четырехпарные конструкции. Цветовая комбинация проводников фиксирована: один из проводников в паре имеет белый цвет, другой цветной. Некоторые производители окрашивают белую жилу в цвет ее цветной пары, нанося либо продольную полосу, либо кольцевые пятна на расстоянии 3-5 см.

четыре неэкранированные вытые пары - UTP

Экран: Конструктивно все кабели делятся на экранированные и неэкранированные конструкции. Экранированные конструкции, более помехозащищены и имеют лучшие показатели переходного затухания, но их применение требует специальных разъемов и правильной схемы заземления. Экран выполняется в виде алюминиевой фольги, либо медной оплетки, либо и того и другого вместе. Встречается как общее экранирование, так и экраны по скрученным парам. Экраны сопровождаются дренажным проводником в виде медной проволочки для поддержания целостности экрана.

S-FTP двойной экран

Материал оболочки: В качестве материала оболочки применяется в основном ПВХ пластикат. В специальных случаях используются самозатухающий полиэтилен либо малодымные безгаллогенные компаунды. Наиболее распространен серый цвет. В случае наружной прокладки используется светостойкий полиэтилен (черного цвета). См . информацию в разделе "Кабель витая пара для улицы КВКВП-5е, КВПЭфВП-5е, КВПЭфВПтр-5е" справочника наших товаров.

оболочка с низким дымо- и газовыделением LSZH

Маркировка и упаковка: Все LAN кабели маркируются по оболочке примерно следующим образом: фирма-производитель - марка изделия - тип изделия (4х2х0,52 - четырех парный кабель с диаметром проводника) далее кодируется дата производства - (1099 - октябрь 1999) - и отметка метровой длины (иногда футы). Кроме того на кабеле могут быть указания на материал оболочки, систему сертификации, и т.д.
