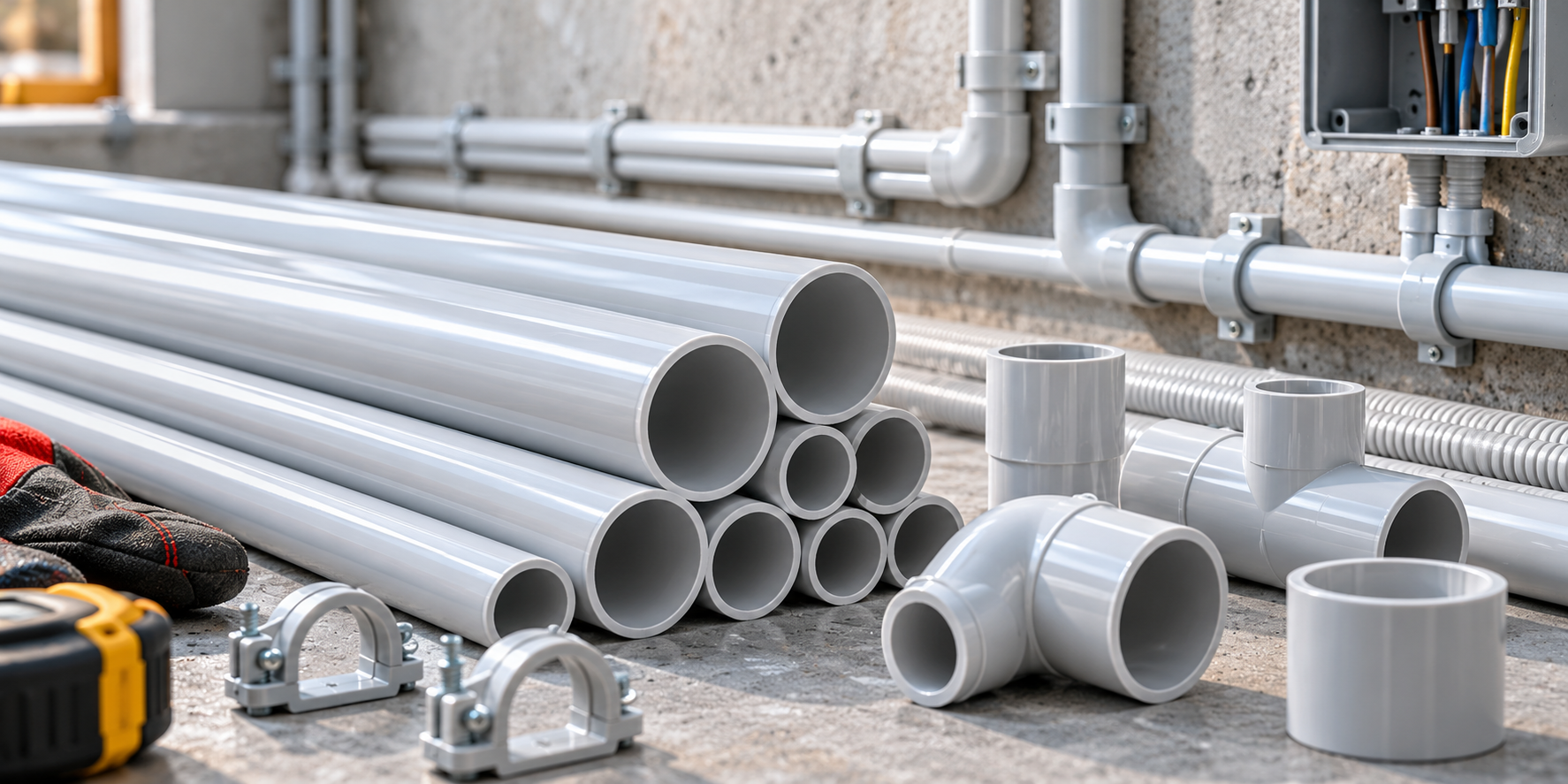

Жёсткие гладкостенные трубы ПВХ применяют для прокладки электрических, телефонных, компьютерных и телевизионных сетей. Трубы выпускаются диаметром от 16 до 63 мм в лёгком и тяжёлом исполнении, отрезками по 3 м. Ниже — назначение, характеристики и размеры.
Содержание:
Назначение
Трубы ПВХ предназначены для скрытой, полускрытой и открытой прокладки сетей напряжением до 1500 В постоянного или переменного тока:
- электрических;
- телефонных;
- компьютерных;
- телевизионных.
Трубы прокладывают по несущим основаниям стационарных электроустановок бытового и аналогичного назначения — внутри помещений и на открытом воздухе. В трубах можно прокладывать изолированные провода, шнуры и кабели.
Технические характеристики
| Технические условия | ТУ 3464-005-18669258-2004 |
| Стандарт | ГОСТ Р 50827-95 (МЭК 670-89) |
| Климатическое исполнение | УХЛ, категория размещения 2 по ГОСТ 15150 |
| Цвет | Серый, RAL 7035 |
| Степень защиты | IP65 по ГОСТ 14254 (МЭК 529) |
| Температура монтажа | от −5 до +60 °С |
| Диапазон рабочих температур | от −25 до +60 °С |
| Ударная прочность | лёгкий тип — 10 Дж, тяжёлый тип — 20 Дж |
| Относительное удлинение при разрыве | не менее 30% |
| Диэлектрическая прочность | 2000 В в течение 15 мин (50 Гц) |
| Сопротивление изоляции | не менее 100 МОм (при 500 В в течение 1 мин) |
| Огнестойкость | не поддерживает горение до 650 °С |
Размеры и упаковка
| Наружный диаметр, мм | Внутренний диаметр, лёгкий тип, мм | Внутренний диаметр, тяжёлый тип, мм | Упаковка |
|---|---|---|---|
| 16 | 14,5 | 14,0 | 50 шт. × 3 м (150 м) |
| 20 | 17,6 | 17,2 | 40 шт. × 3 м (120 м) |
| 25 | 22,4 | 21,7 | 30 шт. × 3 м (90 м) |
| 32 | 29,2 | 28,0 | 20 шт. × 3 м (60 м) |
| 40 | 36,7 | 35,9 | 10 шт. × 3 м (30 м) |
| 50 | 46,9 | 46,4 | 10 шт. × 3 м (30 м) |
| 63 | 56,7 | 56,2 | 10 шт. × 3 м (30 м) |
Чем отличаются гладкостенные трубы от гофрированных и металлорукава, читайте в статье о прокладке кабеля в трубах.
