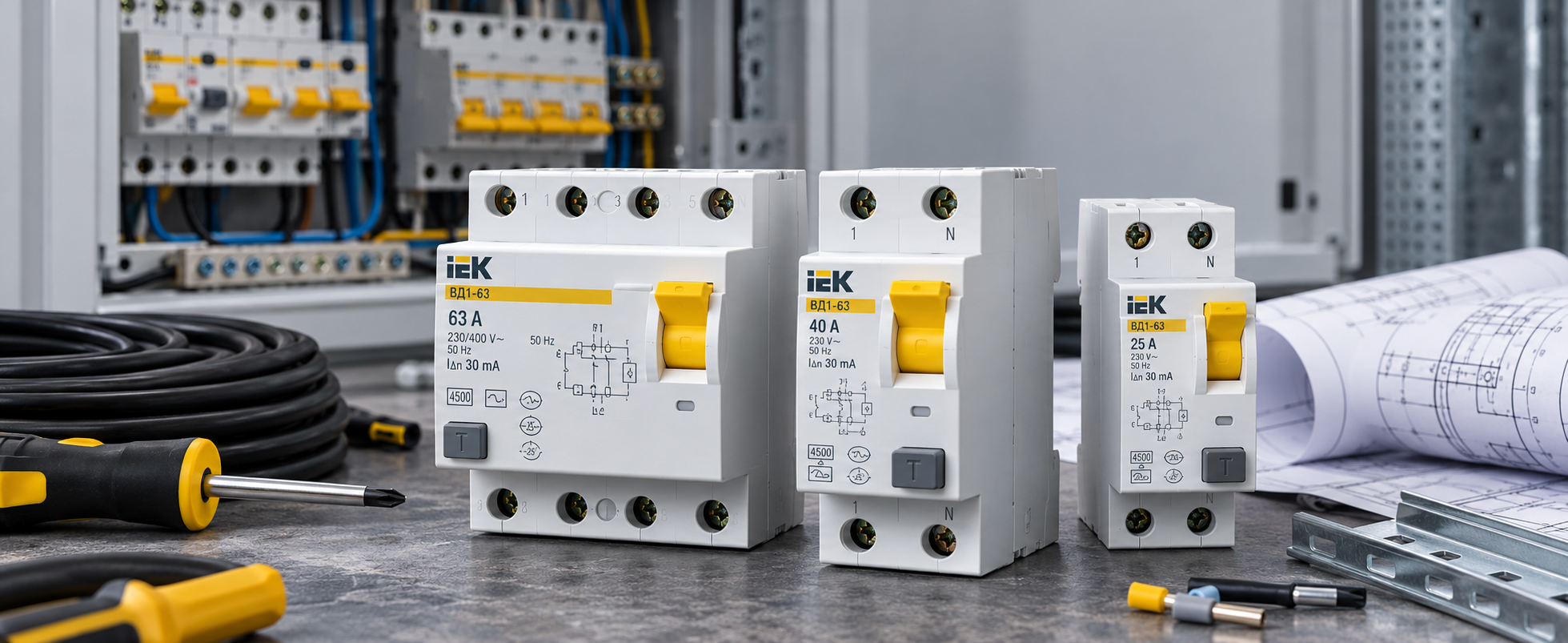

Выключатели дифференциальные ВД1-63 (УЗО) — быстродействующие защитные аппараты, которые реагируют на дифференциальный ток (ток утечки). Они защищают человека от поражения электрическим током при случайном прикосновении к токоведущим частям и предотвращают пожары из-за утечки тока на землю.
Важно: ВД1-63 не имеет встроенной защиты от сверхтоков. Поэтому его всегда устанавливают в паре с автоматическим выключателем, который защищает линию от перегрузки и короткого замыкания. Номинальный ток УЗО должен быть не меньше номинала этого автомата.
Содержание:
Преимущества
- Электромеханическая схема без электроники — не потребляет электроэнергию и сохраняет работоспособность при обрыве нулевого проводника.
- Надёжная защита человека при прямом прикосновении к токоведущим частям.
- Независимый индикатор положения контактов.
- Кнопка «ТЕСТ» — проверка работоспособности и правильности подключения.
- Высокая механическая износостойкость.
Особенности конструкции
- Индикатор состояния главной цепи показывает реальное положение контактов независимо от положения рукоятки.
- Дугогасительные решётки в каждом полюсе.
- Увеличенная головка винта с универсальным шлицем (под плоскую и крестовую отвёртку) упрощает монтаж и не даёт винтам выпадать.
- Насечки на контактных зажимах снижают тепловые потери и повышают механическую надёжность соединения.
Технические характеристики
| Соответствие стандартам | ГОСТ Р 51326.1-99, ТУ 3421-033-18461115-02 |
| Номинальное напряжение (50 Гц), В | 230/400 |
| Номинальный ток In, А | 16, 25, 32, 40, 50, 63, 80, 100 |
| Номинальный отключающий дифференциальный ток IΔn, мА | 10, 30, 100, 300 |
| Номинальный условный дифференциальный ток короткого замыкания IΔc, А | 3000 |
| Тип по характеристике дифференциального тока | AC |
| Время отключения при номинальном дифференциальном токе, мс | ≤ 40 |
| Число полюсов | 2, 4 |
| Климатическое исполнение | УХЛ4 |
| Степень защиты | IP20 |
| Электрическая износостойкость, циклов В-О, не менее | 4000 |
| Механическая износостойкость, циклов В-О, не менее | 10 000 |
| Максимальное сечение проводов, мм² | 35 |
| Содержание серебра, г на полюс | 0,6–2,0 |
| Масса (2-/4-полюсные), кг | 0,2 / 0,4 |
| Диапазон рабочих температур, °С | от −25 до +40 |
Как выбрать ток утечки
| IΔn | Назначение |
|---|---|
| 10 мА | Отдельные линии во влажных помещениях: ванная, детская, водонагреватель |
| 30 мА | Групповые розеточные линии — защита человека |
| 100 мА | Вводные и групповые цепи — противопожарная защита |
| 300 мА | Ввод в здание — противопожарная защита |
