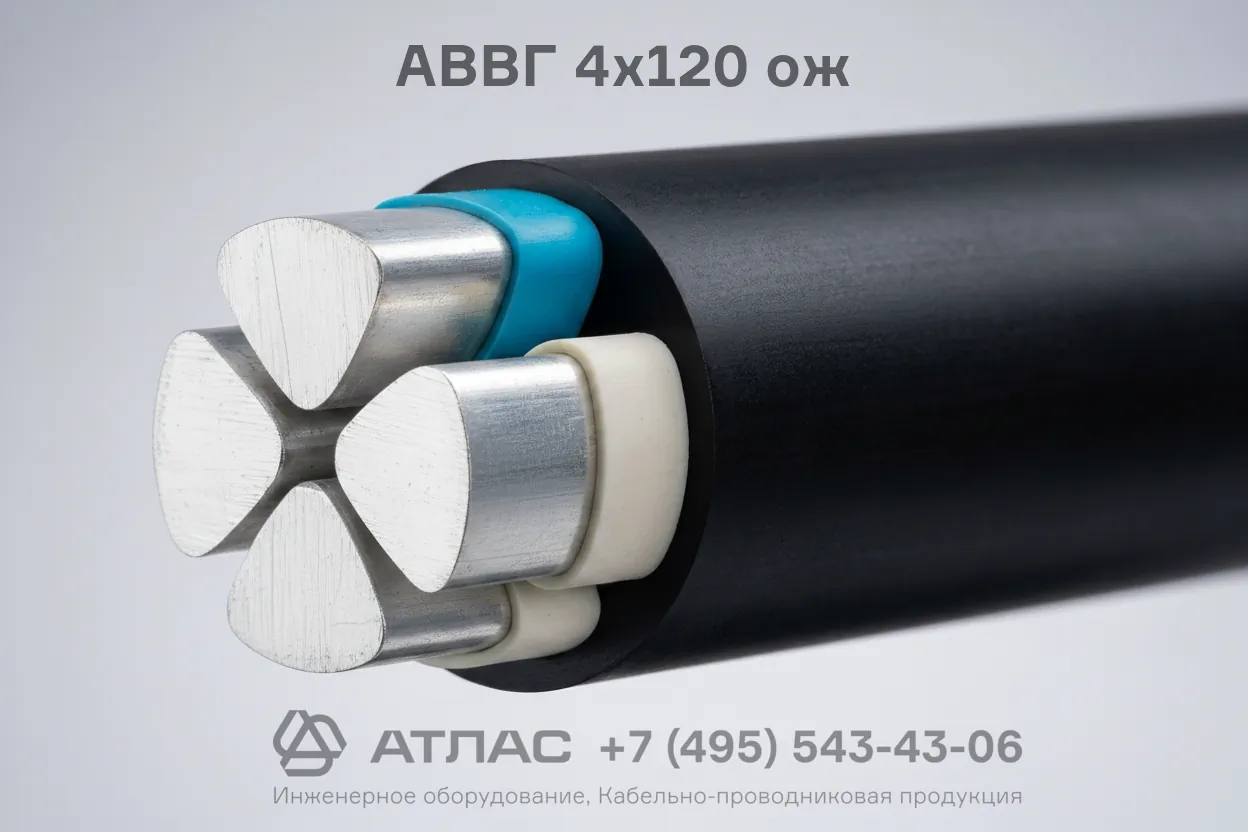

АВВГ 4х120 ож силовой кабель с четырьмя алюминиевыми однопроволочными жилами на напряжение 1 кВ
Характеристики
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до 50
Материал жилы
:
алюминий
Описание
Кабель АВВГ 4х120 ож силовой предназначен для передачи электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ. Оснащен четырьмя алюминиевыми однопроволочными жилами с изоляцией и наружной оболочкой из ПВХ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до 50
Материал жилы
алюминий
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
40.5
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Кабель АВВГ 4х120 ож силовой — это кабельное изделие с четырьмя алюминиевыми токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие отличается стойкостью к воздействию влаги, широким диапазоном рабочих температур от -50 °C до +50 °C, надежной изоляцией и наружной защитной оболочкой из поливинилхлоридного пластиката.
Ниже приведена подробная расшифровка маркировки, особенности конструкции и технические характеристики кабеля.
Подробная расшифровка маркировки
Каждое буквенное и цифровое обозначение в наименовании кабеля указывает на его конструктивные особенности и параметры:
- А — алюминиевые токопроводящие жилы
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката
- Г — голый (отсутствие наружных защитных покровов и брони поверх оболочки)
- 4 — четыре токопроводящие жилы
- 120 — номинальное сечение каждой жилы составляет 120 мм²
- ож — однопроволочное исполнение токопроводящих жил

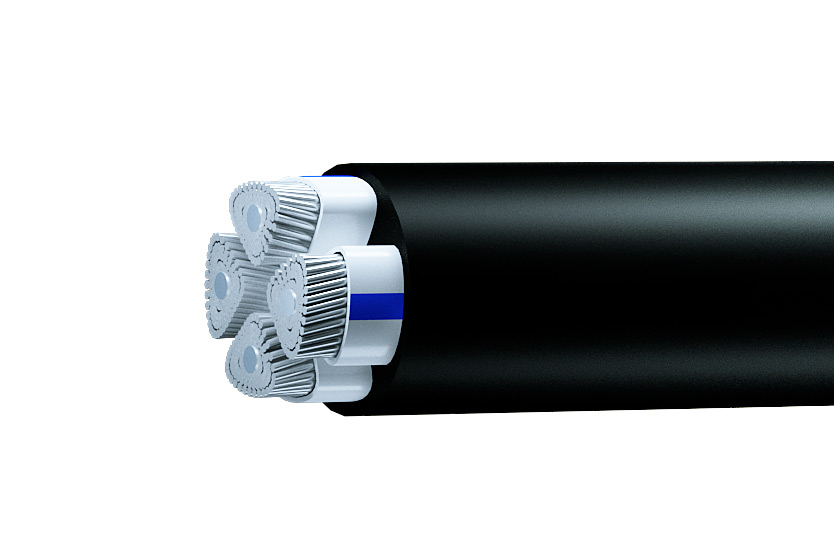

Конструкция кабеля
- Токопроводящая жила — четыре однопроволочные алюминиевые жилы сечением 120 мм².
- Изоляция — слой из поливинилхлоридного пластиката с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник.
- Внутренняя экструдированная оболочка (поясная изоляция / заполнение) — поливинилхлоридный состав, заполняющий промежутки между жилами и придающий кабелю округлую форму.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, предохраняющий внутренние элементы от внешних механических и климатических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ |
| Частота переменного тока | 50 Гц |
| Количество жил | 4 |
| Сечение жил | 120 мм² |
| Материал жил | Алюминий |
| Конструкция жил | Однопроволочная (ож) |
| Материал изоляции | ПВХ пластикат |
| Материал оболочки | ПВХ пластикат |
| Наружный диаметр кабеля | 40.5 мм |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Максимальная рабочая температура жилы при длительной нагрузке | +70 °C |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в электрических сетях промышленных предприятий, производственных комплексов и объектов гражданского строительства.
- Монтаж в кабельных сооружениях, коллекторах, технологических туннелях, кабельных эстакадах и полуэтажах при отсутствии опасности механических повреждений.
- Прокладка по стенам зданий, сооружений, в кабельных лотках, коробах и на открытом воздухе при защите от прямого солнечного излучения.
- Одиночная прокладка в распределительных электросетях переменного напряжения 1 кВ.
