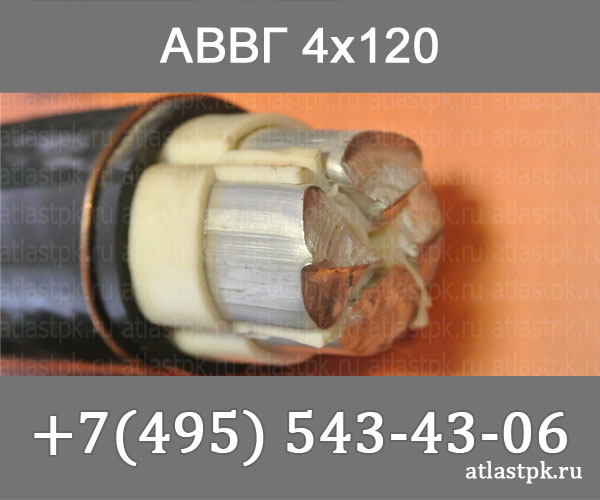

АВВГ 4х120 кабель силовой четырехжильный с алюминиевыми жилами и ПВХ изоляцией на напряжение 1 кВ

Кабель АВВГ 4х120 силовой — это кабельное изделие с четырьмя токопроводящими алюминиевыми жилами сечением 120 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Кабель характеризуется высокой надежностью, устойчивостью к атмосферным воздействиям и широким диапазоном рабочих температур от -50 °C до +50 °C.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение изделия, нормативные технические параметры и основные области его практического применения.

Подробная расшифровка маркировки

Каждое буквенное и цифровое обозначение в наименовании марки несет определенную техническую информацию о конструкции кабеля:

• А — токопроводящие жилы выполнены из мягкой алюминиевой проволоки;
• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
• 4 — количество токопроводящих жил в кабеле;
• 120 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — четыре алюминиевые жилы сечением 120 мм², многопроволочной структуры круглой или секторной формы, соответствующие государственным стандартам.
2. Изоляция жил — слой изоляции из поливинилхлоридного пластиката с индивидуальной цветовой расцветкой для удобства монтажа.
3. Скрутка и заполнение — изолированные жилы скручены в сердечник, внутренние промежутки заполнены негигроскопичным материалом для придания устойчивой формы.
4. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, предохраняющий конструкцию от механических повреждений и влаги.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и туннелях при отсутствии опасности механических повреждений.
• Монтаж на открытом воздухе, по эстакадам, мостам, а также по внешним и внутренним стенам зданий и инженерных сооружений.
• Организация распределительных электрических сетей промышленных объектов, жилых комплексов и коммерческой инфраструктуры.
• Прокладка в сухих и влажных помещениях различного назначения, а также на специальных кабельных трассах без растягивающих усилий.
