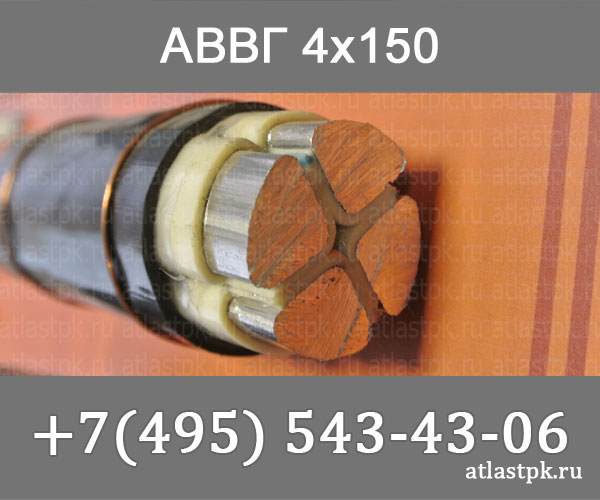

АВВГ 4х150 силовой кабель с четырьмя алюминиевыми жилами 1 кВ

Кабель АВВГ 4х150 силовой — это кабельное изделие с четырьмя алюминиевыми токопроводящими жилами сечением 150 мм², изолированными поливинилхлоридным пластикатом, и наружной защитной оболочкой из ПВХ материала. Изделие предназначено для стационарной прокладки в электросетях на номинальное переменное напряжение 1 кВ частотой 50 Гц, демонстрирует высокую стойкость к атмосферным воздействиям и обеспечивает стабильную передачу электрической мощности в широком температурном диапазоне.

Ниже представлена подробная расшифровка маркировки, послойная конструкция проводника и основные технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки АВВГ 4х150 содержит исчерпывающую информацию о материалах проводника, изоляционных слоях и геометрических параметрах изделия:

• А — токопроводящие жилы изготовлены из мягкой алюминиевой проволоки;
• В — изоляция каждой токопроводящей жилы выполнена из поливинилхлоридного пластиката (ПВХ);
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — отсутствие бронированного покрова («голый»), кабель не защищен от механических сдавливающих нагрузок;
• 4 — количество токопроводящих жил в конструкции;
• 150 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).

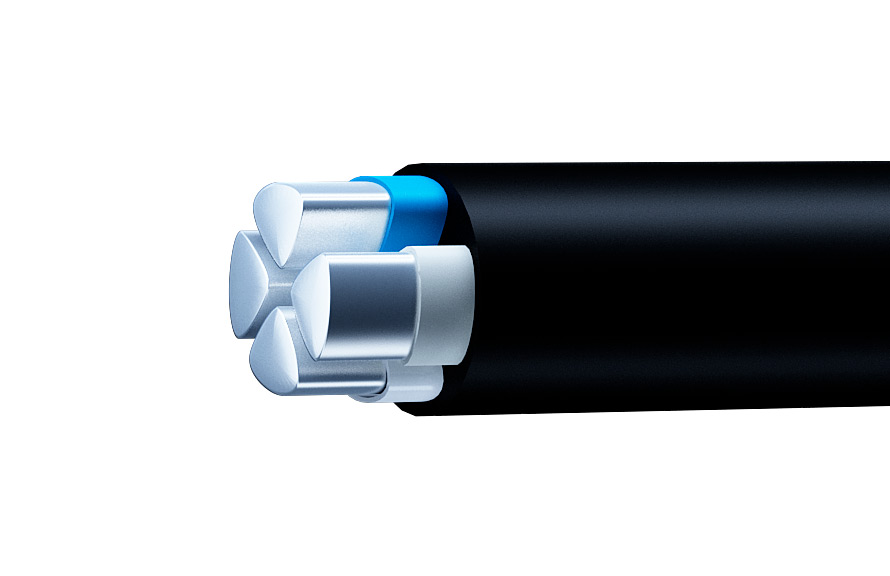

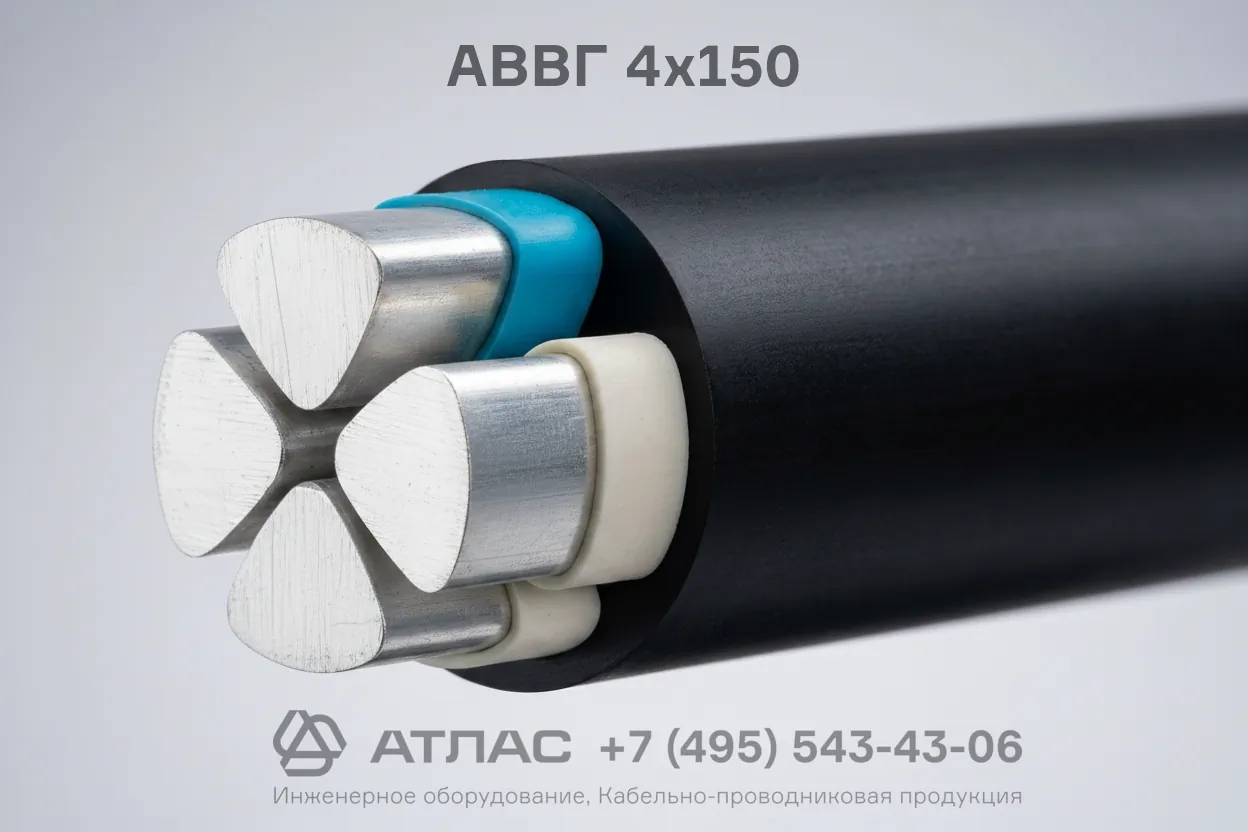

Конструкция кабеля

1. Токопроводящие жилы — 4 многопроволочные жилы из алюминия секторной или круглой формы, соответствующие нормативным стандартам по электрическому сопротивлению.
2. Изоляция жил — слой ПВХ пластиката с отличительной цветовой или цифровой маркировкой для удобства идентификации фаз при электромонтаже.
3. Скрутка — изолированные жилы скручены в сердечник правильной формы с заполнением промежутков.
4. Наружная защитная оболочка — сплошной защитный шланг из поливинилхлорида, предотвращающий проникновение влаги и защищающий внутренние элементы от солнечного излучения.

Основные технические характеристики

Область применения

• Стационарная прокладка распределительных электрических сетей в производственных, складских и коммерческих помещениях.
• Монтаж внутри кабельных эстакад, тоннелей, галерей, специализированных кабельных каналов и технологических блоков.
• Прокладка по наружным стенам зданий, сооружений, мостов и на открытом воздухе при условии отсутствия опасности механических повреждений.
• Организация силовых линий на объектах промышленности, электростанциях и распределительных подстанциях без ударных и растягивающих механических нагрузок на кабельную трассу.
