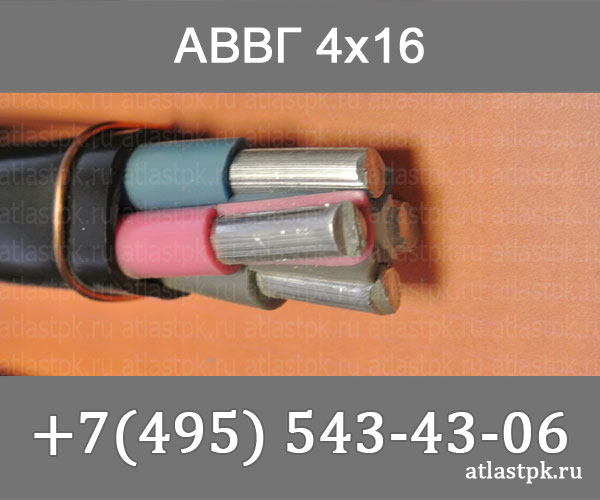

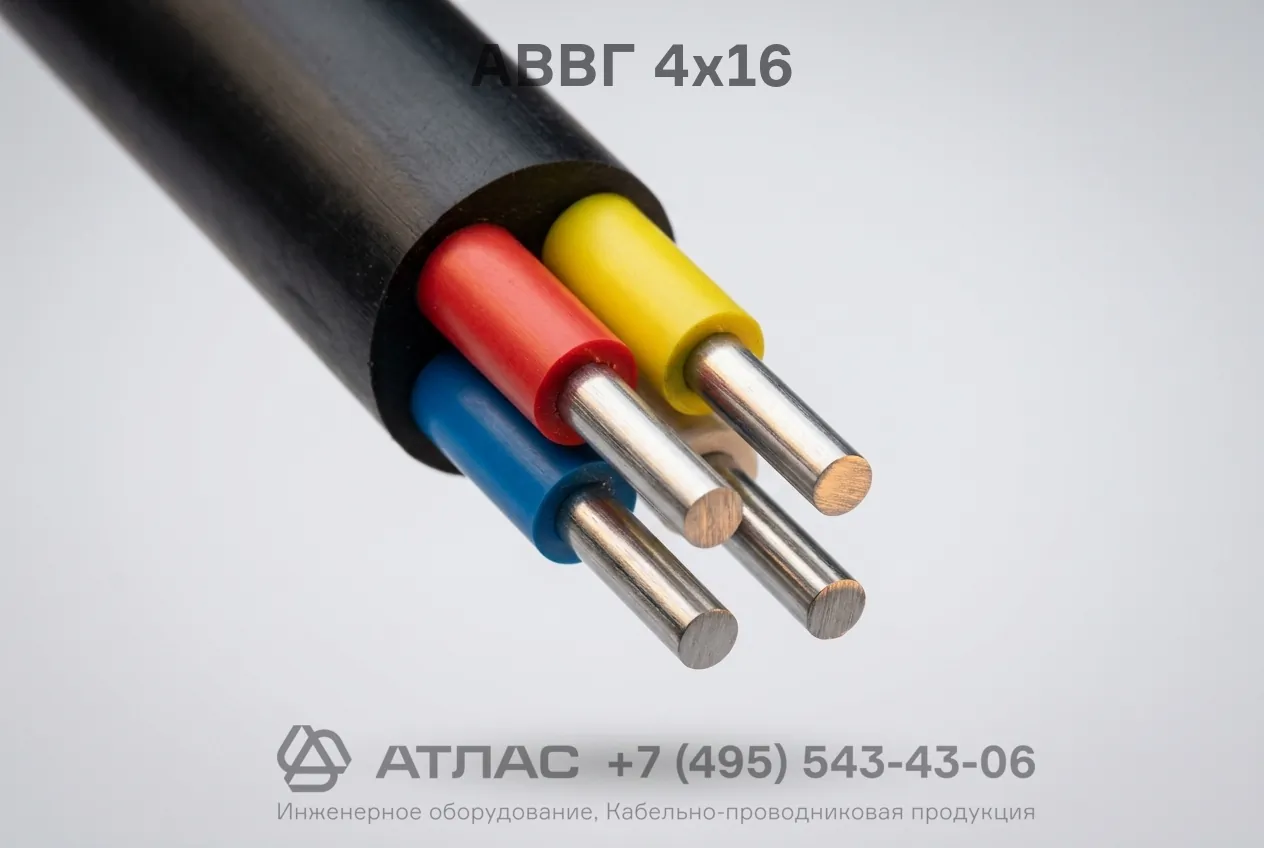

АВВГ 4х16 кабель силовой четырехжильный с алюминиевыми жилами 0.66 кВ с изоляцией и оболочкой из ПВХ

Кабель АВВГ 4х16 силовой — это кабельное изделие с четырьмя алюминиевыми токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных установках. Проводник отличается надежной изоляцией и внешней оболочкой из поливинилхлоридного пластиката, устойчивостью к широкому температурному диапазону эксплуатации от -50 °C до +50 °C, а также продолжительным нормативным сроком службы не менее 30 лет.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и область применения кабеля.

Подробная расшифровка маркировки

Обозначение кабеля формируется согласно действующим государственным стандартам и содержит исчерпывающую информацию о структуре изделия:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с растягивающими механическими нагрузками;
• 4 — количество токопроводящих жил в кабеле;
• 16 — номинальное поперечное сечение каждой жилы, выраженное в квадратных миллиметрах (мм²).

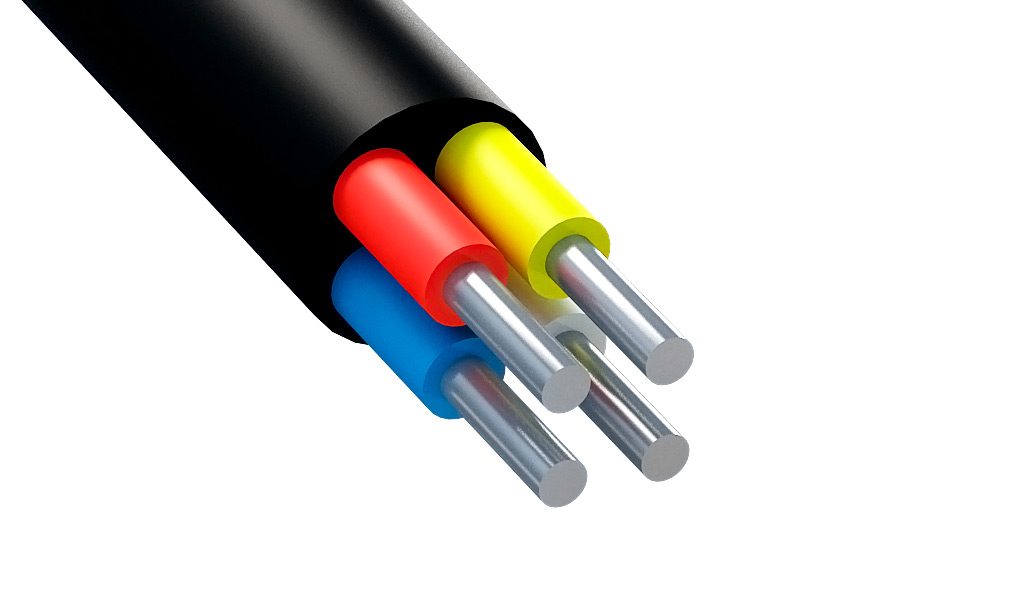

Конструкция кабеля

1. Токопроводящие жилы — 4 круглые однопроволочные алюминиевые жилы сечением 16 мм².
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение — промежутки между скрученными изолированными жилами заполнены негигроскопичным компаундом для придания кабелю круглой формы.
5. Наружная оболочка — сплошной защитный слой из светотермостойкого ПВХ пластиката, предохраняющий внутренние элементы от влаги и атмосферных воздействий.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
• Прокладка в сухих и влажных производственных помещениях, кабельных эстакадах, коллекторах, туннелях и каналах.
• Монтаж по стенам зданий, сооружений, а также на открытом воздухе при отсутствии угрозы механических повреждений.
• Одиночная стационарная прокладка в кабельных трассах промышленных и жилых объектов.
