АВВГ 4х240 ож кабель силовой 1 кВ с четырьмя алюминиевыми однопроволочными жилами в ПВХ изоляции
1 713.19 руб.
Характеристики
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до 50
Материал жилы
:
Алюминий
Описание
Кабель силовой АВВГ 4х240 ож предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение 1 кВ. Оснащен четырьмя алюминиевыми монолитными жилами в надежной изоляции и оболочке из ПВХ пластиката.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до 50
Материал жилы
Алюминий
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
53.5
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель АВВГ 4х240 ож силовой — это кабельное изделие с четырьмя однопроволочными алюминиевыми жилами сечением 240 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется надежной изоляцией и внешней оболочкой из поливинилхлоридного пластиката, стойкостью к неблагоприятным факторам внешней среды в широком температурном диапазоне и длительным сроком безаварийной службы.
Ниже представлена расшифровка маркировки, особенности конструкции, основные технические параметры и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую информацию о ключевых конструктивных элементах изделия:
- А — токопроводящие жилы выполнены из алюминия;
- В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного покрова поверх оболочки («голый», кабель без брони);
- 4 — количество токопроводящих жил;
- 240 — номинальное сечение каждой токопроводящей жилы, мм²;
- ож — однопроволочное (монолитное) исполнение токопроводящих жил.

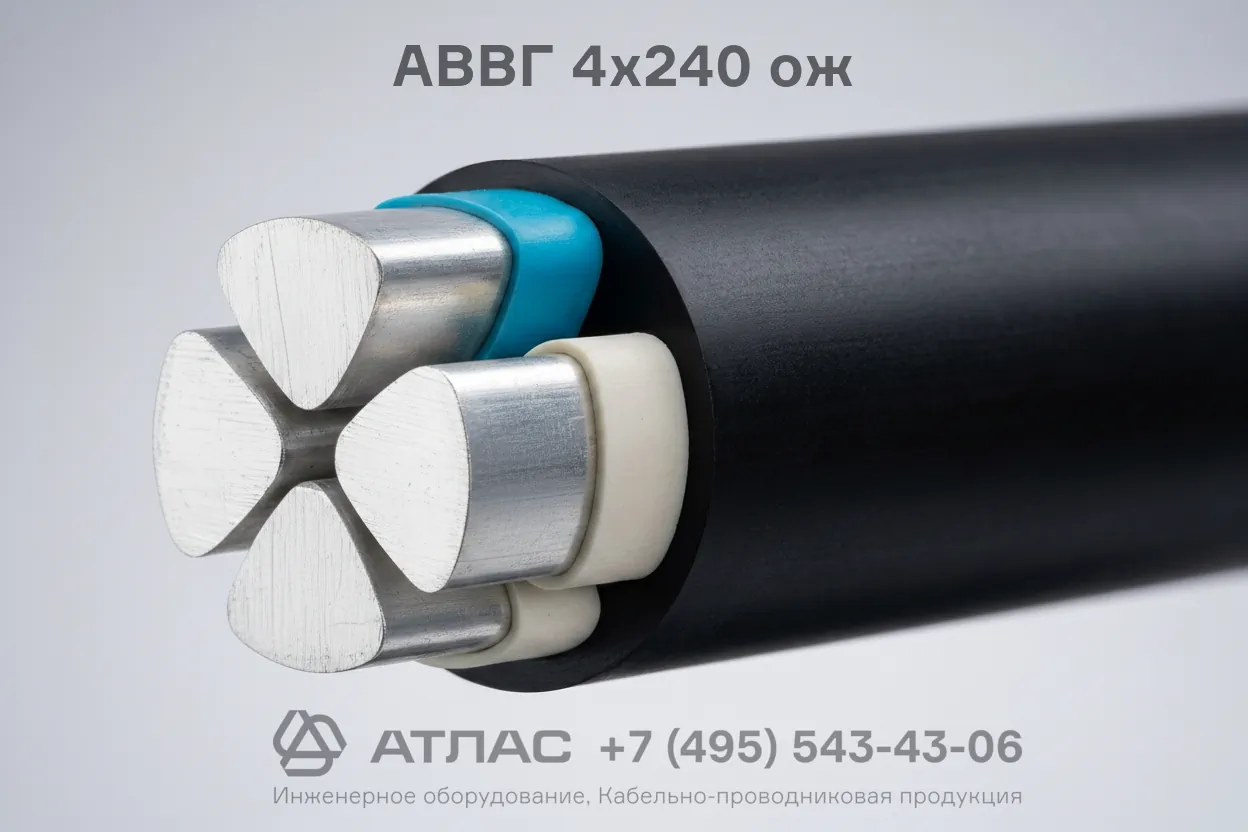

Конструкция кабеля
- Токопроводящие жилы — четыре алюминиевые монолитные (однопроволочные) жилы сечением 240 мм² 1 класса гибкости по ГОСТ 22483.
- Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката с различимой цветовой маркировкой.
- Скрутка и поясная изоляция — изолированные жилы скручены в сердечник, внутренние промежутки заполнены компаундом для придания кабелю правильной круглой формы.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий кабель от механических воздействий и проникновения влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 1 кВ частотой 50 Гц |
| Количество и сечение жил | 4х240 мм² |
| Тип жил | Однопроволочные (ож) |
| Материал жил | Алюминий |
| Материал изоляции | Поливинилхлоридный пластикат |
| Материал внешней оболочки | Поливинилхлоридный пластикат |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Максимальная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный расчетный диаметр | 53,5 мм |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных распределительных сетях на номинальное переменное напряжение 1 кВ.
- Прокладка в сухих и сырых производственных помещениях, туннелях, коллекторах, кабельных полуэтажах и эстакадах при отсутствии риска механических повреждений.
- Одиночная прокладка в кабельных сооружениях и производственных помещениях согласно требованиям пожарной безопасности.
- Монтаж на открытом воздухе по кабельным эстакадам и мостам при исключении растягивающих усилий в процессе эксплуатации.
