АВВГ 4х240 кабель силовой с алюминиевыми жилами с изоляцией и оболочкой из ПВХ на напряжение 1 кВ
Кабель АВВГ 4х240 силовой — это кабельное изделие с четырьмя алюминиевыми токопроводящими жилами сечением 240 мм² в изоляции и оболочке из поливинилхлоридного пластиката. Кабель предназначен для стационарной передачи и распределения электрической энергии на номинальное переменное напряжение 1 кВ, отличается стойкостью к эксплуатационным нагрузкам в широком диапазоне температур от -50 до +50 °C и расчетным сроком службы не менее 30 лет.
Ниже представлена расшифровка буквенно-цифрового обозначения, подробная послойная конструкция, технические параметры и типовые условия прокладки изделия.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о материалах проводников, изоляции, защитных оболочек и размерности кабеля:
- А — токопроводящие жилы изготовлены из мягкой алюминиевой проволоки
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката
- Г — отсутствие защитных бронированных покровов («голый»)
- 4 — количество токопроводящих жил в кабеле
- 240 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²)

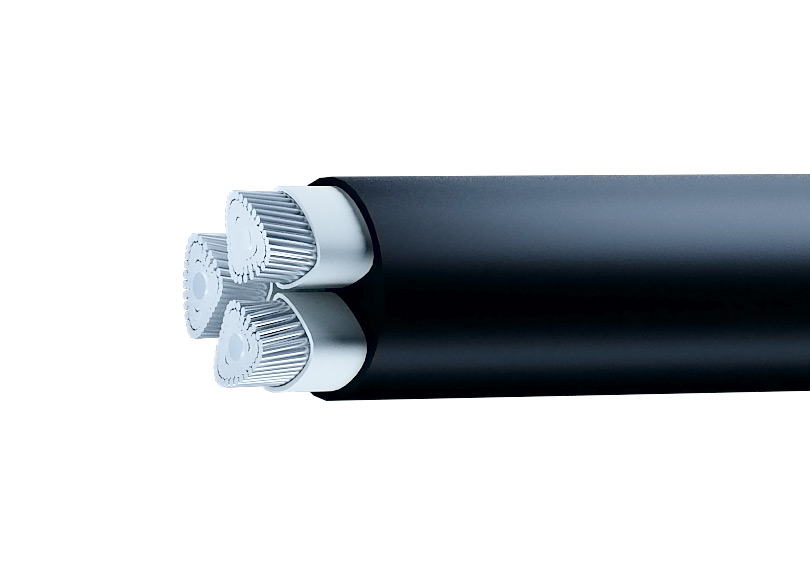

Конструкция кабеля
- Токопроводящие жилы — 4 алюминиевые многопроволочные жилы секторной или круглой формы сечением 240 мм² (соответствуют 1 или 2 классу по ГОСТ 22483).
- Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой или цифровой маркировкой жил для удобства фазировки.
- Скрутка — изолированные жилы скручены в сердечник правильной формы.
- Внутреннее заполнение — негигроскопичный материал или ПВХ пластикат, заполняющий промежутки между жилами и придающий кабелю округлую форму.
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, обеспечивающий защиту сердечника от влаги и внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 1 кВ |
| Максимальное рабочее напряжение сети | 1,2 кВ |
| Диапазон температур при эксплуатации | от -50 до +50 °C |
| Минимальная температура окружающей среды при монтаже без подогрева | -15 °C |
| Минимальный радиус изгиба при прокладке | 7,5 наружных диаметров |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жил в аварийном режиме | +80 °C (до 8 часов в сутки) |
| Электрическое сопротивление изоляции при 20 °C, не менее | 7 МОм·км |
| Наружный диаметр (справочно) | 53,5 мм |
| Расчетная масса кабеля (справочно) | 4871 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Кабель предназначен для распределения электроэнергии в стационарных установках и электрических сетях общего назначения. Изделие применяется в следующих сценариях:
- Прокладка в кабельных каналах, туннелях, кабельных эстакадах и коллекторах.
- Монтаж внутри производственных, промышленных и технических помещений.
- Прокладка по стенам зданий, сооружений и на открытом воздухе при отсутствии прямого механического повреждения.
- Не рекомендуется непосредственная бестраншейная прокладка в грунте (земле) без применения дополнительных защитных труб или лотков.

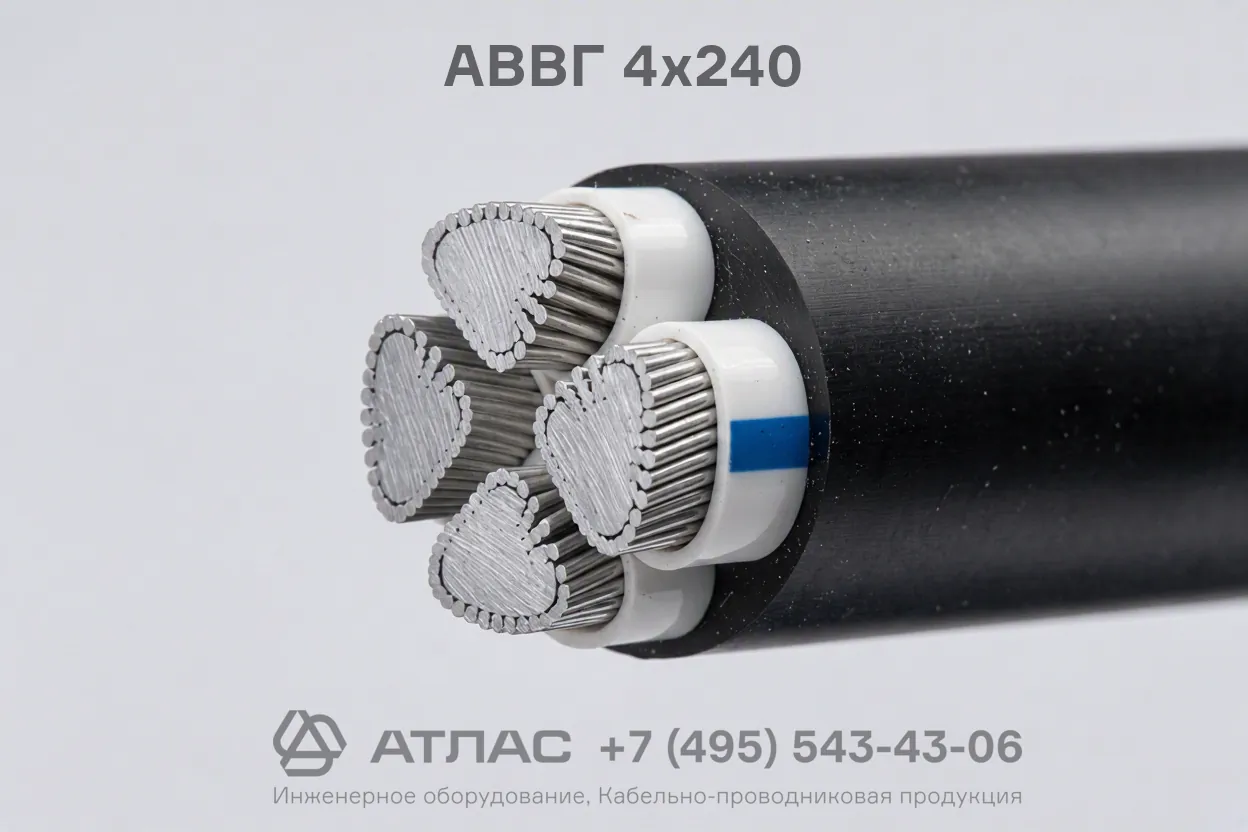

Фотогалерея
