АВВГ 4х70 ож кабель силовой с 4 алюминиевыми однопроволочными жилами сечением 70 мм2 на 1 кВ
Кабель силовой АВВГ 4х70 ож предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие оснащено четырьмя однопроволочными алюминиевыми токопроводящими жилами сечением 70 мм² с индивидуальной изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката. Кабель характеризуется высокой надежностью, устойчивостью к воздействию агрессивных факторов внешней среды и длительным сроком безаварийной службы в регламентированных условиях эксплуатации.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, область применения и ключевые технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГ 4х70 ож расшифровывается в соответствии с требованиями стандартов кабельной промышленности:
- А — токопроводящие жилы изготовлены из алюминия;
- В — изоляция проводников выполнена из поливинилхлоридного пластиката (ПВХ);
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката;
- Г — защитные покровы отсутствуют («голый»), поверх оболочки нет брони или защитных подушек;
- 4 — количество токопроводящих жил в кабеле;
- 70 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²);
- ож — однопроволочное (монолитное) исполнение токопроводящих жил.

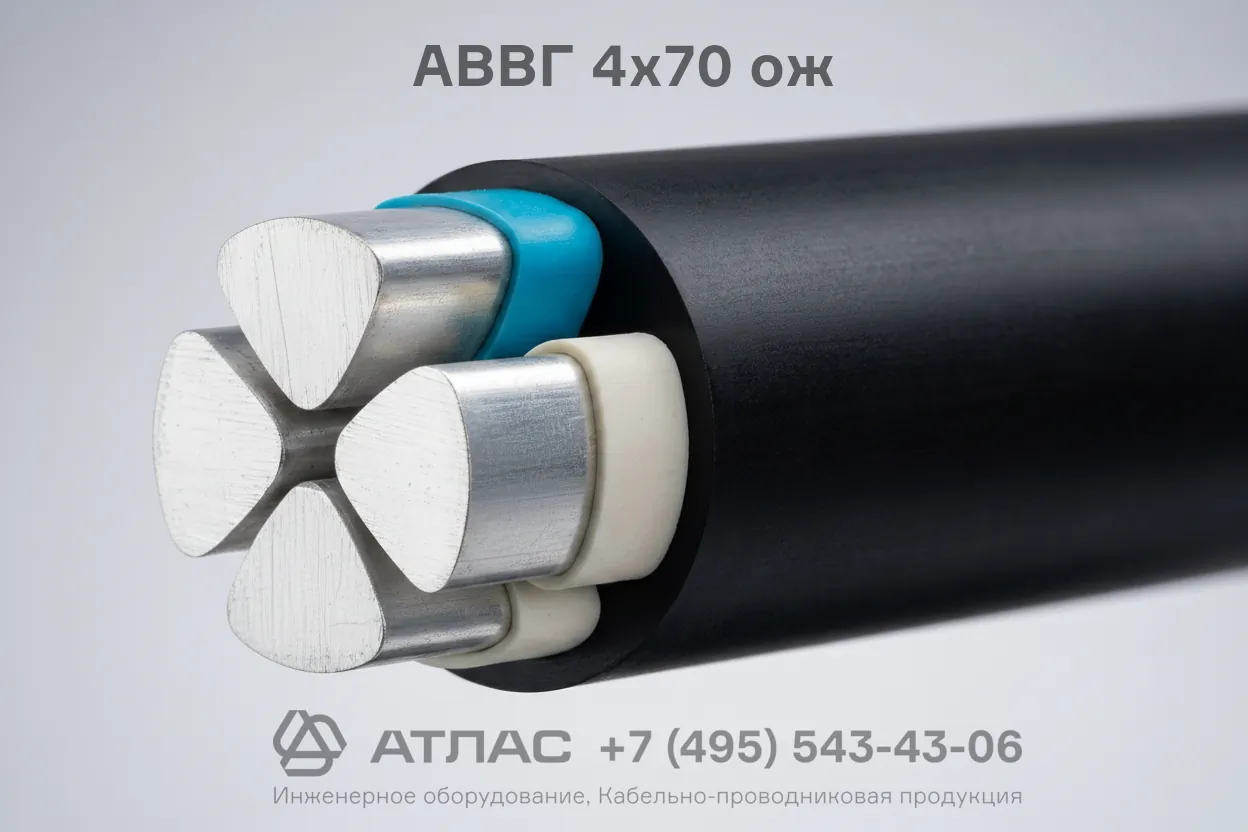

Конструкция кабеля
- Токопроводящие жилы — четыре однопроволочные монолитные алюминиевые жилы сечением 70 мм² первого класса гибкости по ГОСТ 22483.
- Изоляция жил — слой поливинилхлоридного пластиката повышенной электрической прочности с индивидуальной цветовой кодировкой (включая нулевую жилу и жилу заземления).
- Скрутка и внутреннее заполнение — изолированные жилы скручены в сердечник, промежутки между жилами заполнены негигроскопичным материалом для придания кабелю круглой формы.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, предохраняющий внутренние элементы от влаги, пыли и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 1 |
| Номинальная частота сети, Гц | 50 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Допустимая температура монтажа без предварительного подогрева, °C | не ниже -15 |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Предельно допустимая температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Наружный диаметр изделия, мм | 33 |
| Срок службы, лет | не менее 30 |
| Гарантийный срок эксплуатации, лет | 5 |
Область применения
Кабель марки АВВГ 4х70 ож предназначен для неподвижного монтажа в электрических сетях переменного тока и находит применение на следующих объектах:
- Одиночная прокладка в производственных, складских и технических помещениях, на промышленных предприятиях и распределительных подстанциях;
- Монтаж в кабельных каналах, туннелях, кабельных эстакадах, блоках и коллекторах при отсутствии опасности механических повреждений;
- Прокладка на открытом воздухе, по стенам зданий и инженерных конструкций при обеспечении защиты от прямого солнечного излучения;
- Электропитание стационарного промышленного оборудования, вводно-распределительных устройств и силовых шкафов.
