АВВГ 4х70 силовой кабель с 4 алюминиевыми жилами сечением 70 мм2, изоляция и оболочка ПВХ 1 кВ
Кабель АВВГ 4х70 силовой — это кабельное изделие с четырьмя токопроводящими алюминиевыми жилами сечением 70 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Кабель характеризуется высокой надежностью, устойчивостью к воздействию агрессивных факторов внешней среды благодаря изоляции и оболочке из поливинилхлоридного пластиката, широким диапазоном температур эксплуатации от -50 °С до +50 °С и продолжительным сроком службы не менее 30 лет.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности изделия, его технические характеристики и рекомендованная область применения.
Подробная расшифровка маркировки
Обозначение марки АВВГ 4х70 расшифровывается следующим образом:
- А — токопроводящие жилы изготовлены из мягкой алюминиевой проволоки;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного покрова (голый, без защитной брони);
- 4 — количество токопроводящих жил в кабеле;
- 70 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — 4 алюминиевые жилы сечением 70 мм², многопроволочные, круглой или секторной формы.
- Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой или цифровой маркировкой для удобства монтажа.
- Скрутка — изолированные жилы скручены в сердечник правильной формы.
- Внутреннее заполнение — полимерная композиция, заполняющая промежутки между жилами для придания кабелю круглой формы.
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние элементы от влаги и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 1 |
| Частота сети, Гц | 50 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Длительно допустимая температура нагрева жил, °C | +70 |
| Предельно допустимая температура нагрева жил в аварийном режиме, °C | +80 |
| Минимальный радиус изгиба при монтаже, наружных диаметров | 10 (7,5 для многожильных кабелей) |
| Расчетный наружный диаметр, мм | 33 |
| Расчетная масса 1 км кабеля, кг | 1637 |
| Срок службы, лет | не менее 30 |
Область применения
Кабель силовой АВВГ 4х70 предназначен для стационарной прокладки в электрических сетях общего назначения:
- в кабельных сооружениях, туннелях, коллекторах, каналах и шахтах;
- в сухих и сырых производственных, складских и технических помещениях;
- на специальных кабельных эстакадах, мостах и в блоках;
- на открытом воздухе по стенам зданий и инженерных сооружений при отсутствии риска прямого механического повреждения;
- в распределительных устройствах и силовых щитах промышленных предприятий.

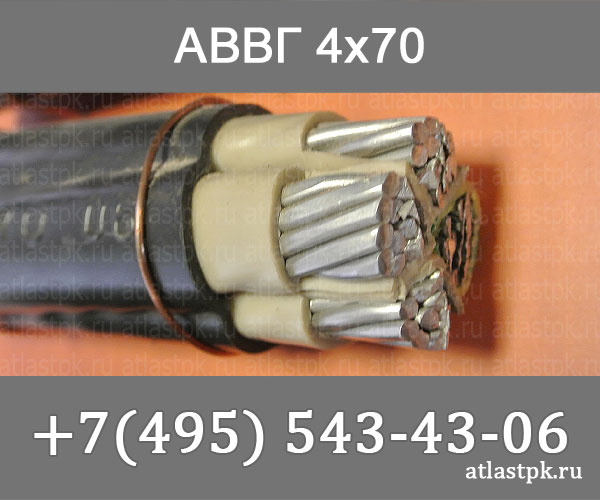

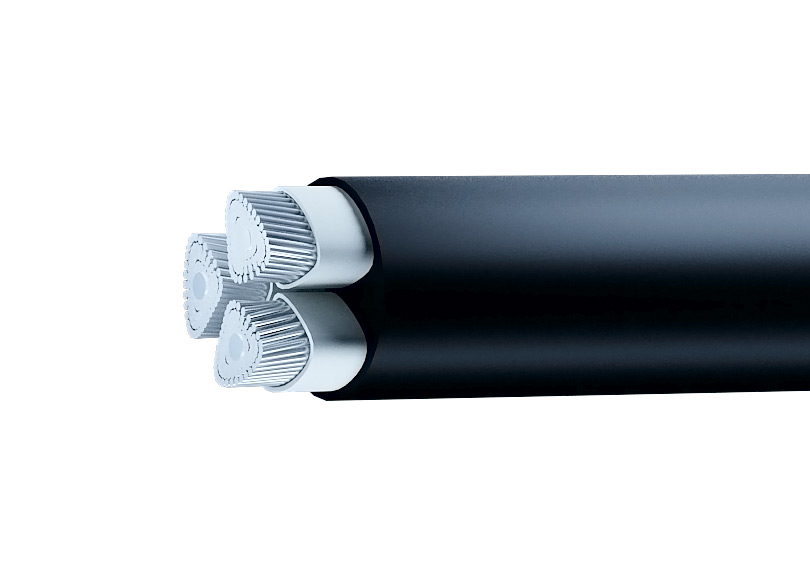

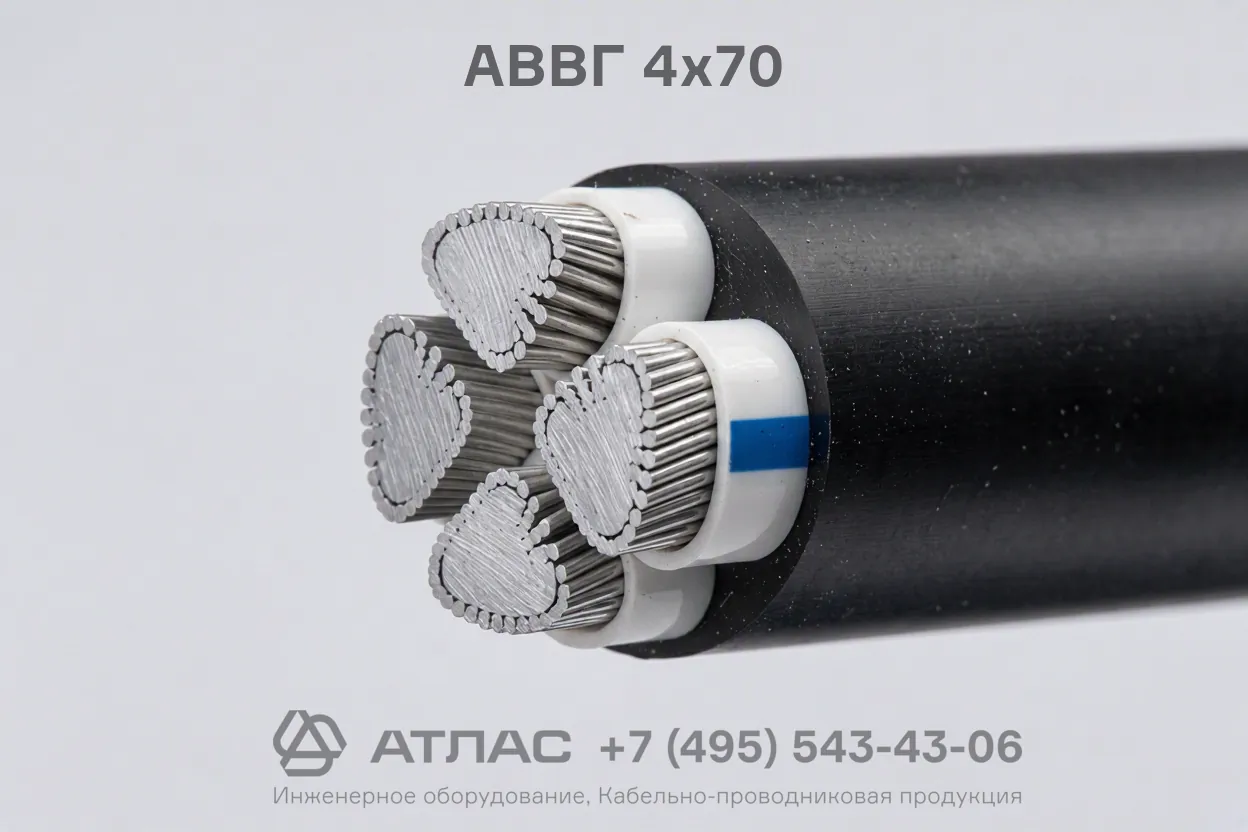

Фотогалерея
