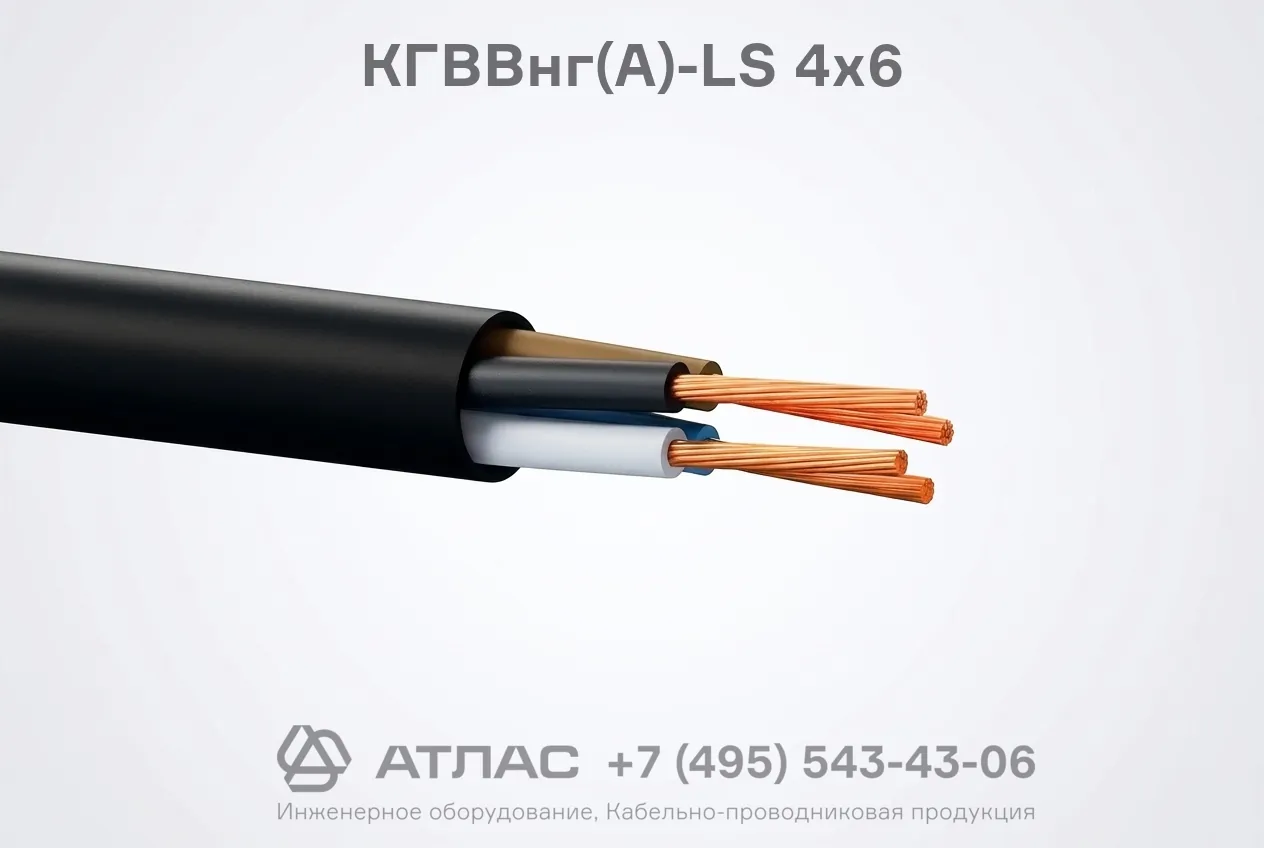

КГВВнг(А)-LS 4х6 кабель силовой гибкий медный с пониженным дымовыделением для цепей управления и питания

Кабель КГВВнг(А)-LS 4х6 гибкий представляет собой четырехжильный силовой проводник с медными гибкими жилами, изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие разработано для передачи и распределения электрической энергии в стационарных и подвижных установках, обеспечивает надежное функционирование цепей управления, контроля и электропитания при повышенных требованиях к пожарной безопасности за счет сниженного дымо- и газовыделения.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности и основные эксплуатационные характеристики кабеля.

Подробная расшифровка маркировки

Структура условного обозначения КГВВнг(А)-LS 4х6 расшифровывается следующим образом:

• К — кабель;
• Г — повышенная гибкость токопроводящих жил;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 4 — количество токопроводящих жил;
• 6 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — круглые многопроволочные медные жилы повышенного класса гибкости (не ниже 4–5 класса по ГОСТ 22483).
2. Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности с цветовой или цифровой маркировкой жил для удобства монтажа.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутренняя оболочка / заполнение — слой из безгалогенного или не распространяющего горение компаунда для придания кабелю круглой формы и герметизации промежутков.
5. Наружная оболочка — защитный покров из ПВХ пластиката пониженной пожароопасности с низким дымогазовыделением (LS).

Основные технические характеристики

Область применения

• Подключение подвижных механизмов, станков, электроприводов и промышленного оборудования к электрическим сетям.
• Организация цепей управления, сигнализации, контроля и распределения питания в щитовых и распределительных шкафах.
• Групповая прокладка в кабельных сооружениях, лотках, коробах, производственных помещениях и жилых зданиях с повышенными требованиями к плотности дыма при возможном возгорании.
• Монтаж систем автоматизации производственных линий внутри помещений без прямого механического воздействия на кабель.
