Описание и технические характеристики кабеля КВВГнг-FRLS
Сокращения в названии кабеля расшифровываются так:
- кабель контрольный - К
- виниловая изоляция - В
- виниловая оболочка - В
- защитного покрова нет - Г
- не поддерживает горения - НГ
- огнестойкий - FR
- пониженное дымо- и газовыделение - LS - Low Smoke.

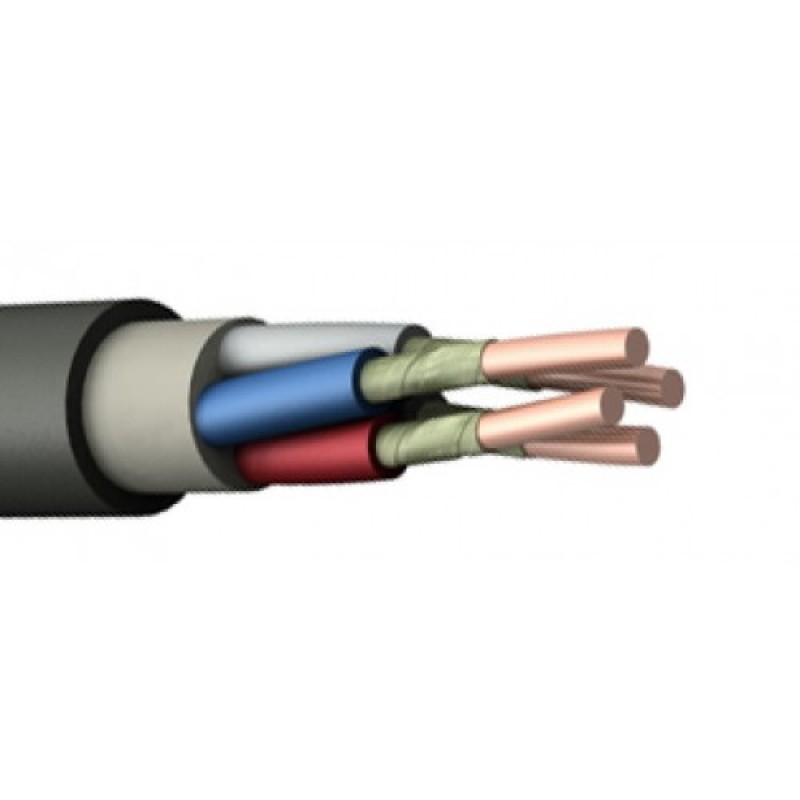

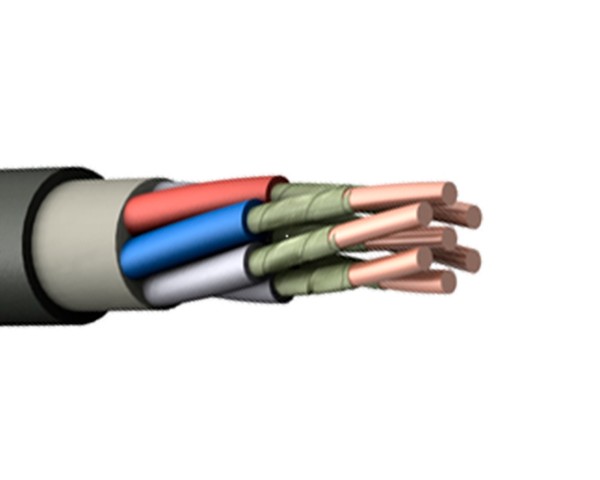

Кабель КВВГнг-FRLS состоит из следующих элементов конструкции:
- Однопроволочная токопроводящая медная жила круглой формы, соответствует классу 1 по ГОСТ 22483.
- Термоизоляционный барьер из двух слюдосодержащих лент, расположенный поверх медной жилы.
- Изоляция из поливинилхлоридного пластиката, обладающая пониженной пожароопасностью.
- Наружная оболочка изготовлена из поливинилхлоридного пластиката, обладающая пониженной пожароопасностью.
Области применения этого типа кабеля:
Кабели КВВГнг-FRLS предназначаются для передачи и распределения в электротехнических установках электрических сигналов с частотой до 100 Гц постоянного напряжения до 1000 В или переменного напряжения номиналом до 660 В.
Конструктивно КВВГнг-FrLs состоит из однопроволочных медных жил, имеющих одиночную пошаговую скрутку, которые заключены в ПВХ изоляцию и размещены в ПВХ оболочке.
С целью обеспечения удобства при монтаже цвет изоляции каждой жилы сделан различным. В производстве кабеля КВВГнг-FrLs используются исключительно синтетические материалы, являющиеся негорючими и выделяющими в процессе тления малое количество дыма. Достаточно высокая огнестойкость кабеля обеспечена наличием в его составе обмотки из двух слюдосодержащих лент, которая препятствует пересечению жил в случае сгорания оболочки и изоляции. Нормативные документы разрешают прокладку кабелей КВВГнг-FrLs в сборных пучках совместно с другими типами кабелей с индексами «нг-Ls» и «нг-FrLs», так как при групповой прокладке они тоже не распространяют горение.
Основными сферами применения кабеля типа КВВГнг-FrLs являются объекты с массовым скоплением людей, имеющие плохую вентиляцию, к которым предъявляют повышенные требования относительно взрывобезопасности ( исключая зоны класса В-1), а также пожарной безопасности. По действующим стандартам допустимо наличие до четырех изолированных нескрученных жил в центре кабеля этого типа.
Технические характеристики
Допускается эксплуатация при температуре от минус 50 С до плюс 50 С.
Категории размещения 5 в соответствии с ГОСТ 15150-69, а вид климатического исполнения В.
Максимальный радиус изгиба кабеля при укладке - 7,5 наружных диаметров.
